4-portowy UNIWERSALNY
3.0 m
kabel zbiorczy podłączona na stałe
bez LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 42 V |
| Napięcie robocze DC | 42 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |

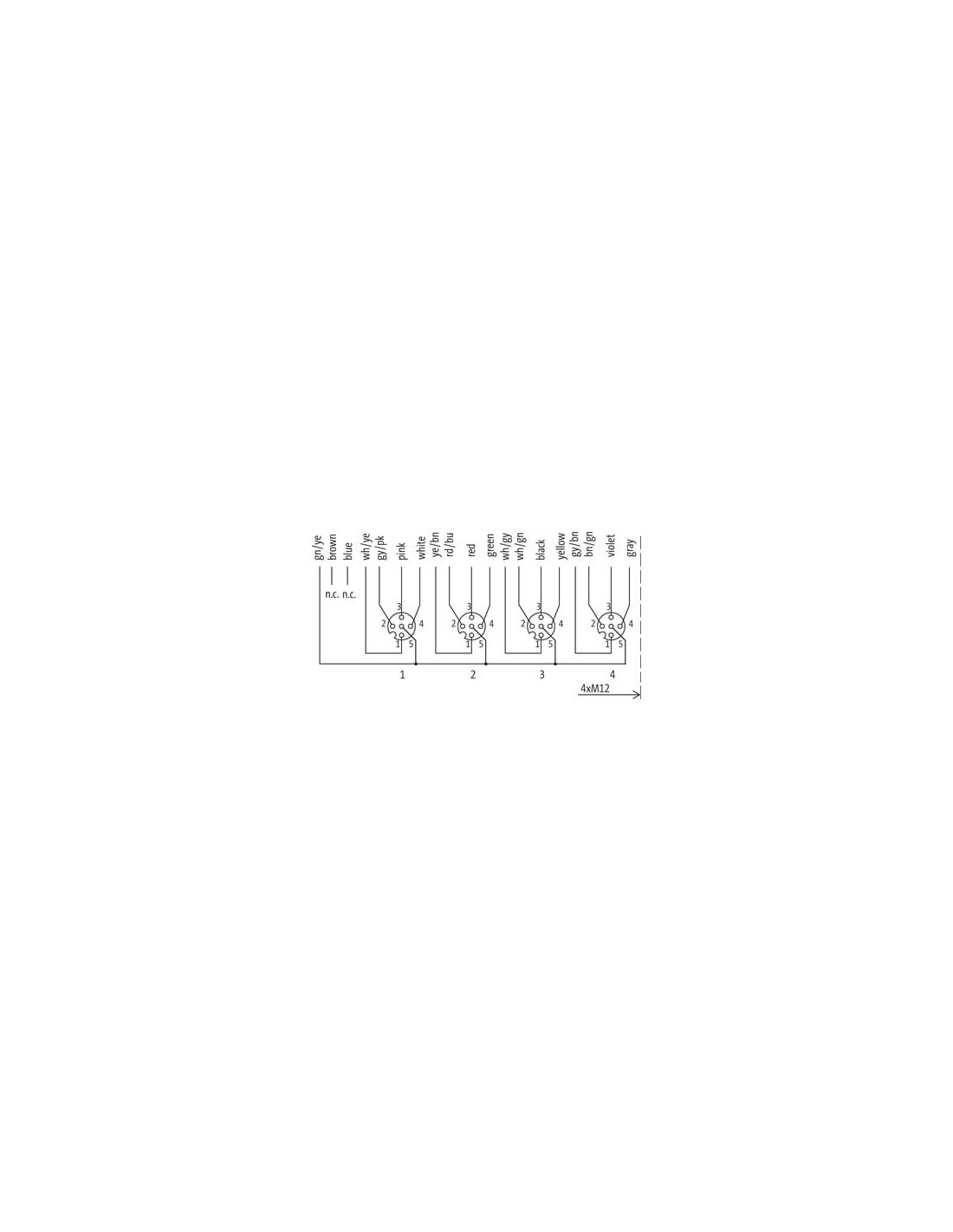

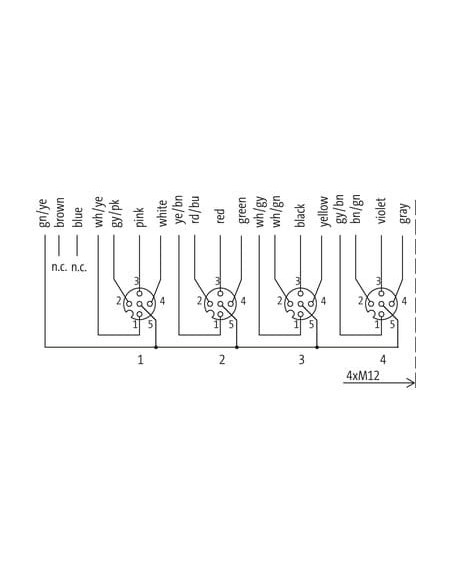

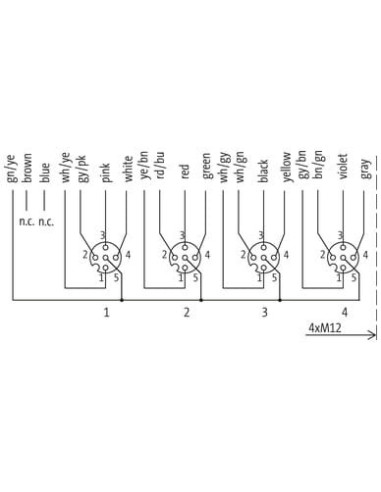

| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 8 |
Typ przyłącza 2
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 3

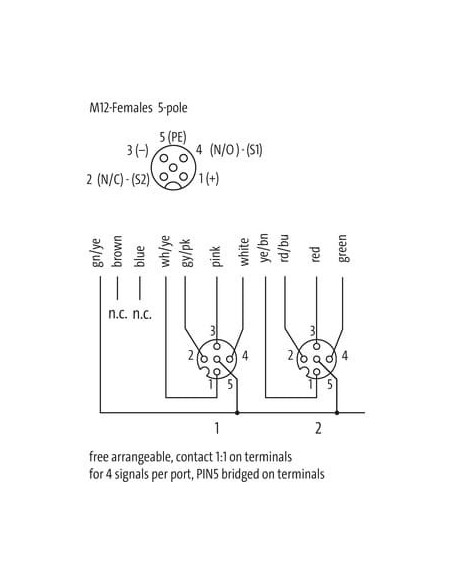

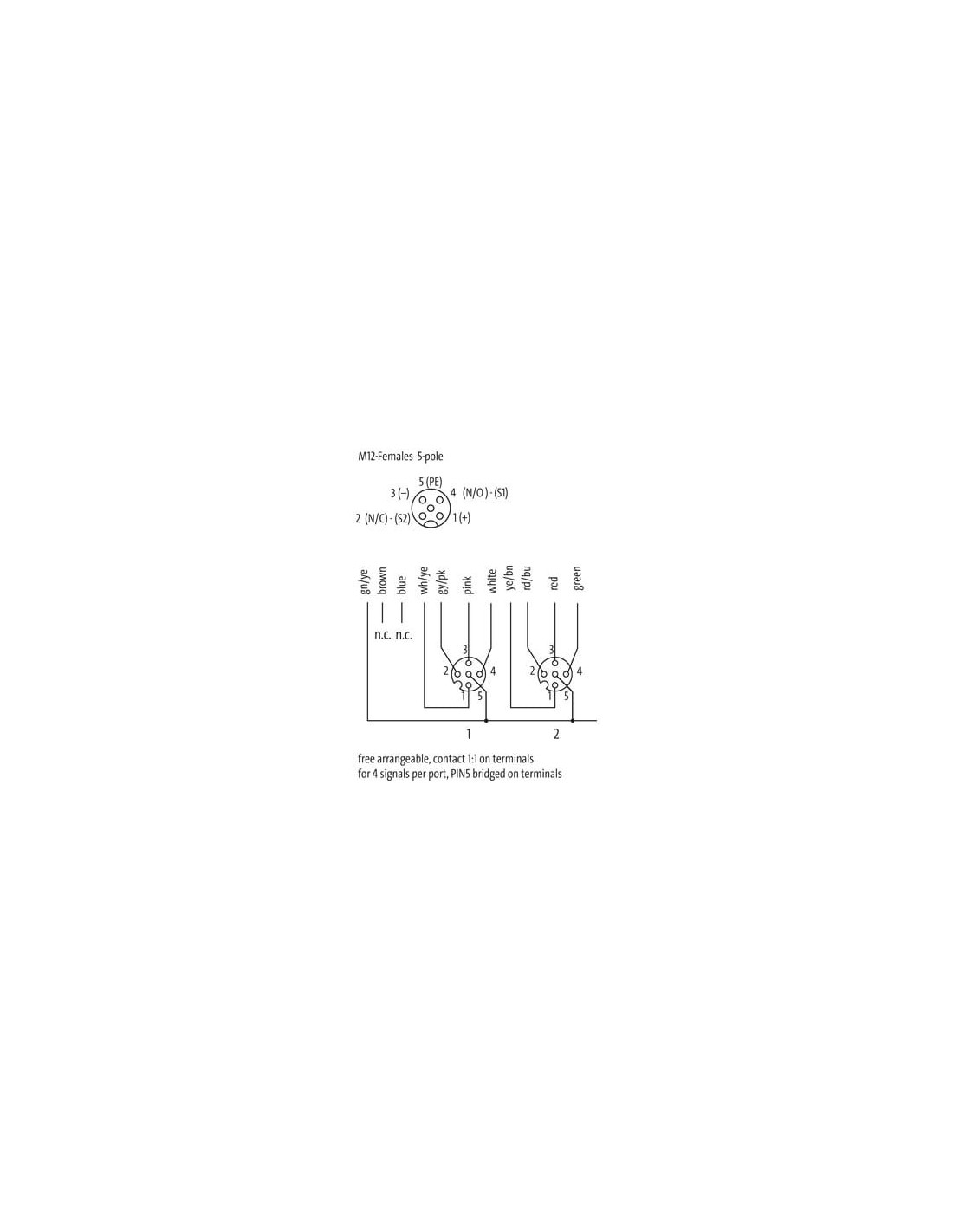

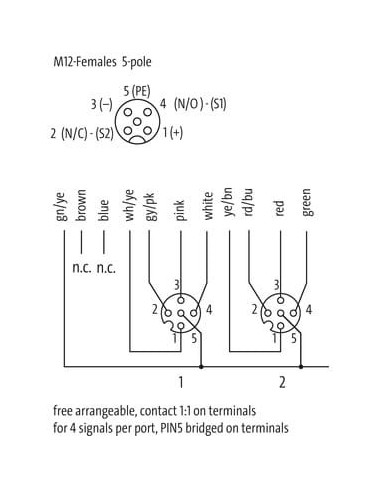

| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | S 1 |
| PIN 2 | S 2 |
| PIN 3 | S 3 |
| PIN 4 | S 4 |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact12, 4xM12 – uniwersalny rozdzielacz sygnałów do automatyki przemysłowej
Moduł pasywny Exact12 o kodzie produktu 8000-84712-3980300 to wydajny i niezawodny rozdzielacz sygnałów, przeznaczony do zastosowań w automatyce przemysłowej, szczególnie w środowisku wymagającym wysokiego poziomu ochrony i niezawodności. Umożliwia prostą i przejrzystą dystrybucję sygnałów, redukuje liczbę przewodów w instalacji oraz minimalizuje ryzyko błędów połączeniowych.
Zastosowania i możliwości wykorzystania modułu pasywnego 4xM12
Moduł rozdzielacza 4xM12 znajduje szerokie zastosowanie w różnorodnych systemach automatyki, takich jak linie produkcyjne, transportery, instalacje maszynowe oraz systemy sterowania. Dzięki uniwersalności oraz możliwości przyłączania nawet czterech urządzeń przez złącza M12, produkt może być wykorzystywany m.in. do podłączania czujników, siłowników oraz innych elementów wykonawczych w aplikacjach przemysłowych.
- Bezpieczne i czytelne rozprowadzenie sygnałów dla czujników i elementów kontrolnych
- Oszczędność miejsca w szafkach sterowniczych i na maszynach
- Możliwość pracy w trudnych warunkach środowiskowych dzięki wysokiemu stopniowi ochrony IP65/IP67
- Brak diod LED – doskonałe rozwiązanie do zastosowań, w których nie jest wymagane lokalne sygnalizowanie stanu portów
Budowa, zalety i kluczowe cechy modułu Exact12, 4xM12
Obudowa modułu wykonana jest z trwałego tworzywa sztucznego, które zapewnia wysoką odporność chemiczną oraz na działanie olejów. Konstrukcja przystosowana do pracy w zakresie temperatur od -20°C do +70°C umożliwia montaż urządzenia zarówno w standardowych środowiskach przemysłowych, jak i w trudnych warunkach.
- Standardowe złącza M12 – szybka i łatwa integracja z istniejącymi instalacjami
- Kabel wyjściowy o długości 3 m z możliwością indywidualnego zamówienia innych długości
- Możliwość hybrydowego przesyłu sygnałów i zasilania dzięki dedykowanej konstrukcji przewodu
- Wytrzymały płaszcz z PUR, odporny na ścieranie oraz elastyczny, dopasowany do pracy w ruchomych aplikacjach
Typowe branże i środowiska zastosowań rozdzielacza Exact12, 4xM12
Moduł Exact12 idealnie sprawdza się w automatyce przemysłowej, przemyśle maszynowym, motoryzacyjnym, spożywczym oraz obróbce metali. Podwyższona wytrzymałość oraz odporność na warunki środowiskowe pozwala na zastosowanie urządzenia także w aplikacjach wymagających ponadstandardowej niezawodności i długowieczności.
- Linie montażowe
- Stacje pakujące
- Systemy logistyczne i transportowe
- Maszyny i urządzenia przemysłowe
Krótka specyfikacja – najważniejsze parametry techniczne
- 4 porty M12 umożliwiające równoczesne podłączenie wielu urządzeń
- Kabel zbiorczy podłączony na stałe, długość 3 m
- Napięcie robocze do 42 V AC/DC, prąd roboczy maks. 4 A na port
- Stopień ochrony IP65/IP67 zapewniający odporność na kurz i wodę
- Trudnopalność oraz odporność chemiczna i olejowa
Podsumowując, moduł pasywny Exact12, 4xM12 to uniwersalne rozwiązanie ułatwiające okablowanie oraz podłączenia w aplikacjach przemysłowych, redukując ilość przewodów i zwiększając niezawodność instalacji. Wytrzymała obudowa, wysoki poziom ochrony oraz elastyczność konfiguracyjna sprawiają, że jest to produkt dedykowany zarówno nowym, jak i modernizowanym liniom produkcyjnym.
