4-portowy, 5-piny
Typ NPN
Wtykowe zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

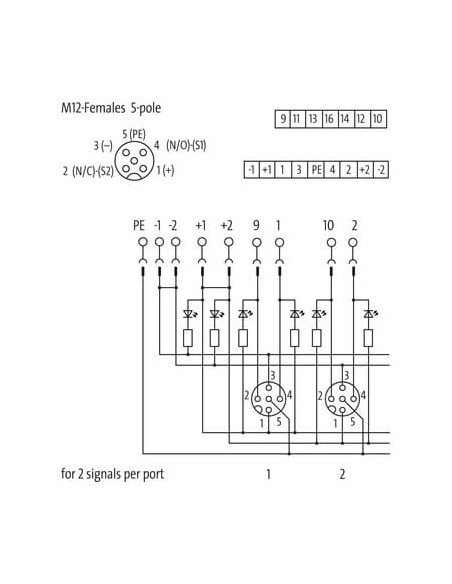

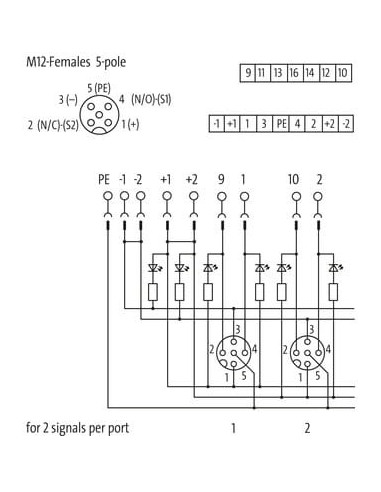

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

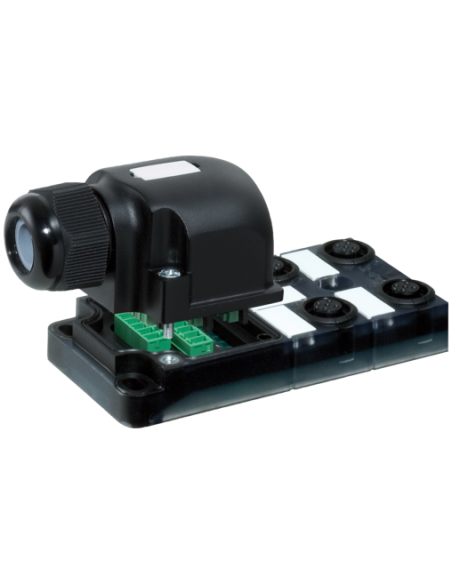

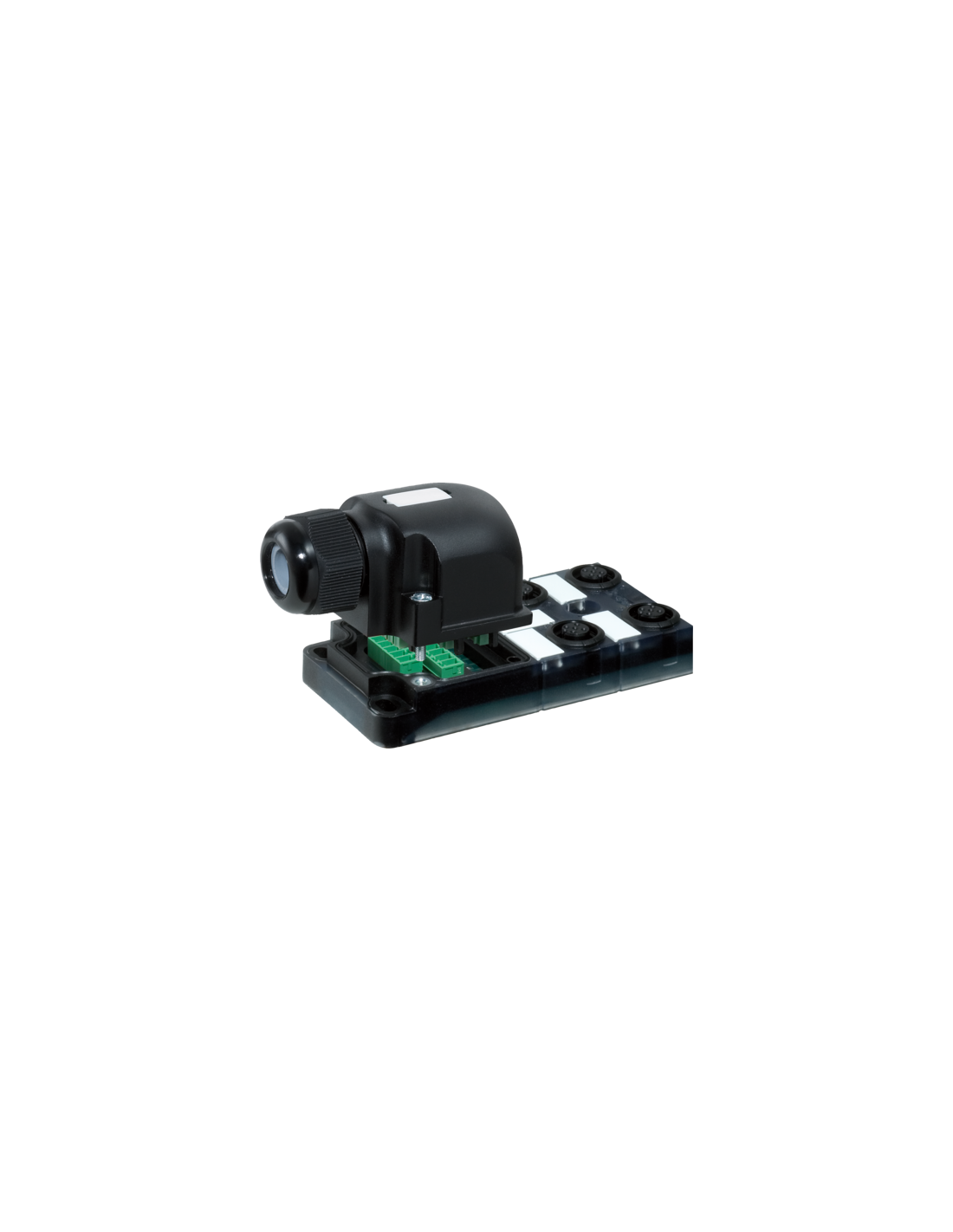

Moduł pasywny Exact12, 4xM12, 5-polowy, NPN – niezawodne rozwiązanie dla automatyki przemysłowej
Moduł pasywny Exact12 o kodzie 8000-84551-0000000 to wytrzymały element systemów automatyki, przeznaczony do profesjonalnego rozdzielania sygnałów w środowiskach przemysłowych. Wyposażony w cztery złącza M12, 5-polowe, jest przystosowany do pracy z sygnałem typu NPN. Sprawdza się w aplikacjach, gdzie istotna jest wysoka niezawodność oraz bezpieczeństwo transmisji sygnałów.
Uniwersalność i wytrzymałość – idealny do trudnych warunków
Obudowa modułu wykonana jest z wysokiej jakości tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje, co gwarantuje długotrwałe użytkowanie, nawet w ciężkich warunkach środowiskowych. Urządzenie zaprojektowano do pracy w szerokim zakresie temperatur, od -20°C do +70°C, i posiada podwyższoną odporność na wnikanie wody i pyłu, zgodnie z normami IP65 i IP67.
Zastosowania modułu pasywnego Exact12
Moduł doskonale sprawdza się w rozproszonych instalacjach automatyki, na liniach produkcyjnych, w maszynach przemysłowych oraz wszędzie tam, gdzie zachodzi potrzeba szybkiego i łatwego rozdziału sygnałów z czujników i elementów wykonawczych do systemu sterowania PLC. Typowe zastosowania obejmują:
- Automatykę maszyn i linii montażowych
- Systemy transportowe i logistyczne
- Przemysł spożywczy, farmaceutyczny, motoryzacyjny
- Prefabrykację szaf sterowniczych
- Integrację sygnałów z czujników i elementów wykonawczych
Łatwość instalacji i bezpieczeństwo połączeń
Wtykowe zaciski śrubowe umożliwiają szybkie i pewne podłączenie przewodów bez konieczności lutowania. Maksymalny przekrój przewodu przyłączeniowego wynosi 1,5 mm² (AWG 16).
Przemyślana konstrukcja gwarantuje wygodę podczas montażu oraz bezproblemową eksploatację. Oznaczenia portów na obudowie ułatwiają identyfikację i przyspieszają uruchomienie instalacji.
Wybrane atuty modułu Exact12, 4xM12, 5-polowy, NPN
- Kompatybilność z rozbudowanymi systemami automatyki
- Obsługa do 4 niezależnych portów M12
- Wysoka odporność na czynniki zewnętrzne – pył, wilgoć, oleje, substancje chemiczne
- Stopień ochrony IP65/IP67 umożliwiający pracę w trudnych warunkach
- Trudnopalna konstrukcja zapewniająca bezpieczeństwo aplikacji
- Szybki i łatwy montaż dzięki znormalizowanej konstrukcji wyjść
Typowe parametry oraz podłączenia

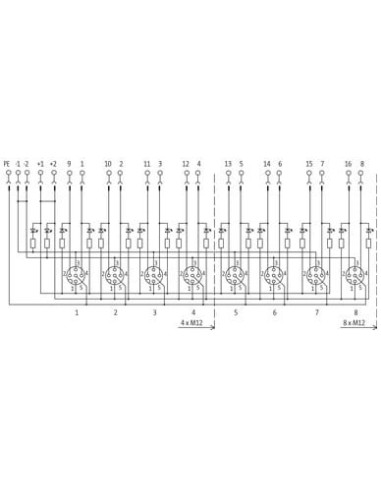

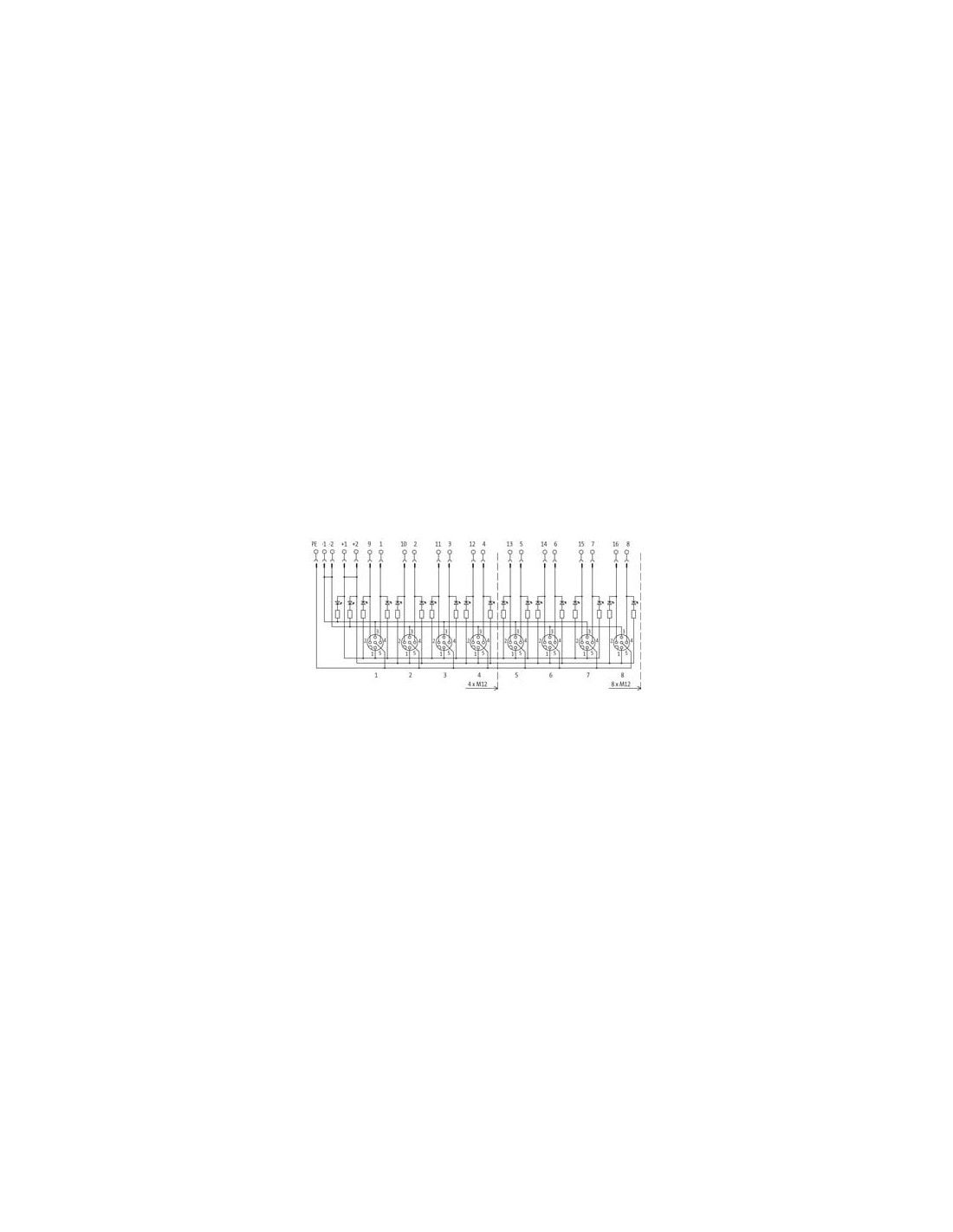

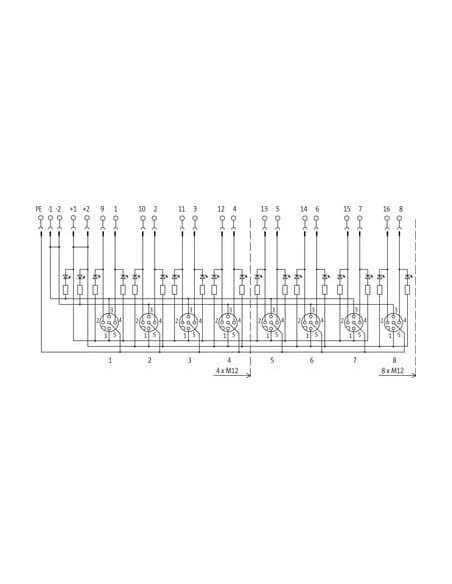

Moduł obsługuje napięcie robocze 24 V DC oraz prąd do 4 A na styk (do 8 A sumarycznie). Dla wygody użytkownika w dokumentacji dostępne są przejrzyste schematy połączeń, prezentujące funkcje poszczególnych pinów przyłączy M12 (oznaczenia: +/-/NC/NO/PE).
To uniwersalne rozwiązanie doskonale integruje się w systemach sterowania opartych na architekturze rozproszonej, usprawniając przesył sygnałów i zasilania w środowiskach o wysokich wymaganiach technicznych i jakościowych.
