4-portowy, 5-piny
10.0 m
ekranowany
Zastępuje identyczny produkt (nr art. 27488)
bez diody LED, 5-piny (do sygnałów analogowych)
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 373 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 8 wires o Sposób łączenia przeciwbieżne twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |

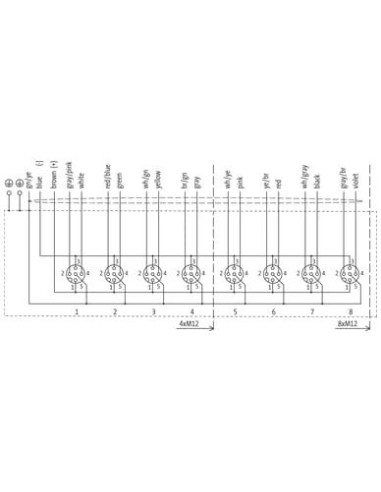

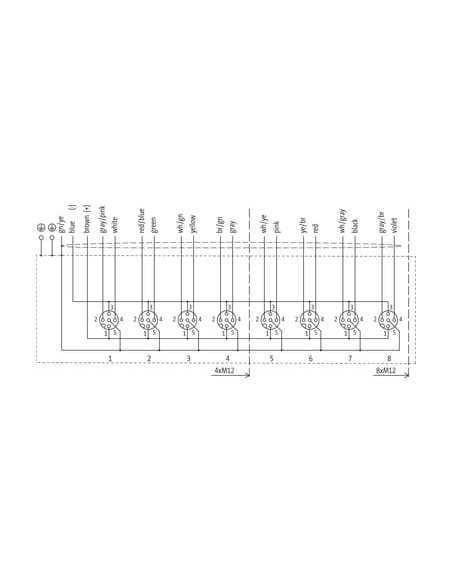

| wire arrangement | żółty, biały, zielony, (szary, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 145,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 55 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 53 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Max. rated voltage power (conductor - ground) | 300 V |
| Max. rated voltage power (conductor - conductor) | 500 V |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| Power frequency withstand voltage power (wire - jacket) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 1,8 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

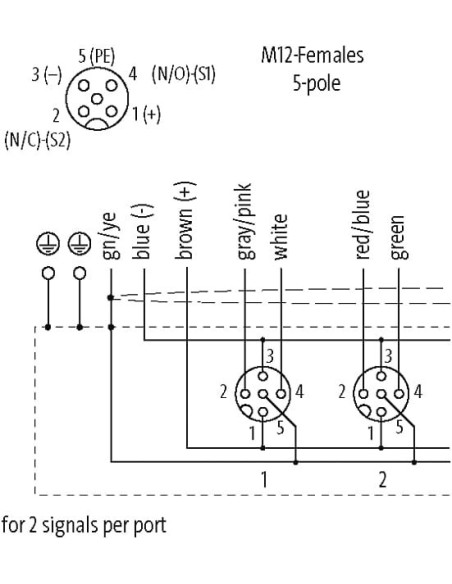

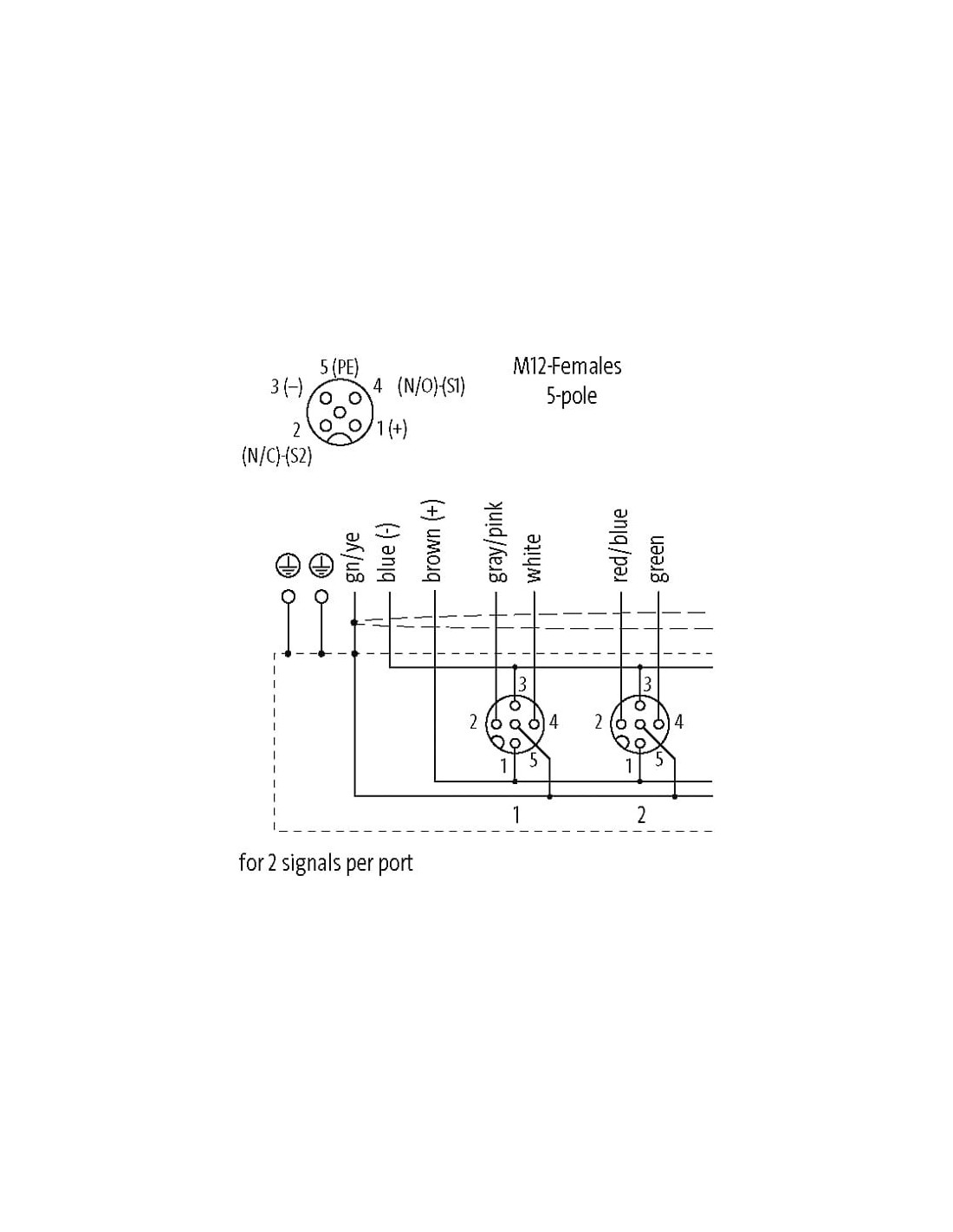

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

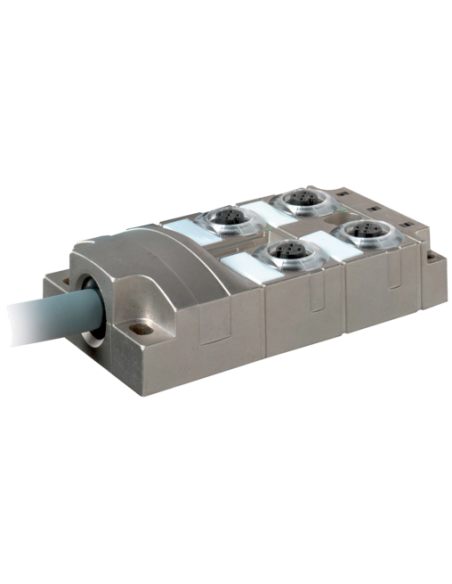

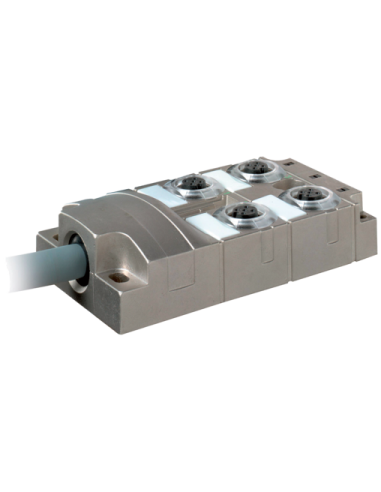

Moduł pasywny MVP-Metal 4xM12, 5-polowy – Wytrzymały rozdzielacz przemysłowy bez LED
Moduł pasywny MVP-Metal 4xM12, 5-polowy o kodzie produktu 8000-54515-3731000 to niezawodne rozwiązanie dedykowane przemysłowym systemom automatyki. Umożliwia szybkie i solidne podłączenie sygnałów oraz zasilania w środowiskach o wysokich wymaganiach dotyczących odporności mechanicznej i chemicznej.
Profesjonalny rozdzielacz sygnałów i zasilania M12 do zastosowań przemysłowych
Moduł MVP-Metal wyposażony jest w cztery porty M12, każdy 5-pinowy, umożliwiające stosowanie zarówno sygnałów analogowych, jak i przesyłanie zasilania. Brak diod LED oraz wysoka uniwersalność w zastosowaniu pozwalają na integrację w rozwiązaniach, gdzie sygnalizacja wizualna nie jest wymagana, a kluczowa jest maksymalna odporność na zakłócenia oraz niezawodność połączenia.
- Odporność na wstrząsy, drgania oraz czynniki chemiczne - obudowa wykonana z cynkowego odlewu ciśnieniowego pokryta niklem oraz solidna konstrukcja zapewniają długi czas eksploatacji nawet w trudnych warunkach przemysłowych (stopień ochrony IP65/IP67/IP68).
- Łatwa instalacja i montaż – kompaktowa budowa oraz gwint montażowy M12 x 1 pozwalają na szybkie zintegrowanie z istniejącą instalacją.
- Kabel ekranowany wysokiej jakości – długość 10 m, opcje innych długości na zamówienie, przewód zoptymalizowany pod kątem przesyłu sygnałów analogowych i zasilania, z minimalizacją zakłóceń elektromagnetycznych.
- Szeroki zakres temperatur pracy – od -25°C do +90°C, co umożliwia stosowanie w różnych branżach i aplikacjach o wysokich wymaganiach środowiskowych.
Zastosowania modułu MVP-Metal 4xM12, 5-polowy
Moduły pasywne M12 znajdują zastosowanie w:
- Systemach automatyki przemysłowej, gdzie wymagane jest bezpieczne i stabilne rozdzielenie sygnałów czujników oraz elementów wykonawczych.
- Liniach produkcyjnych – rozdzielacz doskonale sprawdza się w instalacjach maszyn do podłączenia sensorów, siłowników oraz elementów bezpieczeństwa.
- Systemach transportu i robotyki, gdzie liczy się szybka wymienność czujników oraz odporność na warunki środowiskowe.
- Instalacjach wymagających odporności na oleje, smary i substancje chemiczne – zastosowanie wytrzymałego przewodu PUR oraz cynkowej obudowy gwarantuje wysoką trwałość komponentu.
Korzyści z zastosowania pasywnych modułów rozdzielających M12
Wybór pasywnego rozdzielacza sygnałów MVP-Metal M12 pozwala uprościć okablowanie maszyn i urządzeń, ograniczyć liczbę połączeń, ułatwić serwisowanie oraz zapewnić uporządkowane podłączenie komponentów automatyki. Jest to idealne rozwiązanie dla nowoczesnych, zautomatyzowanych linii produkcyjnych, które wymagają wysokiej niezawodności komponentów instalacyjnych.
Budowa i wymiary modułu – kompaktowy rozmiar, łatwy montaż

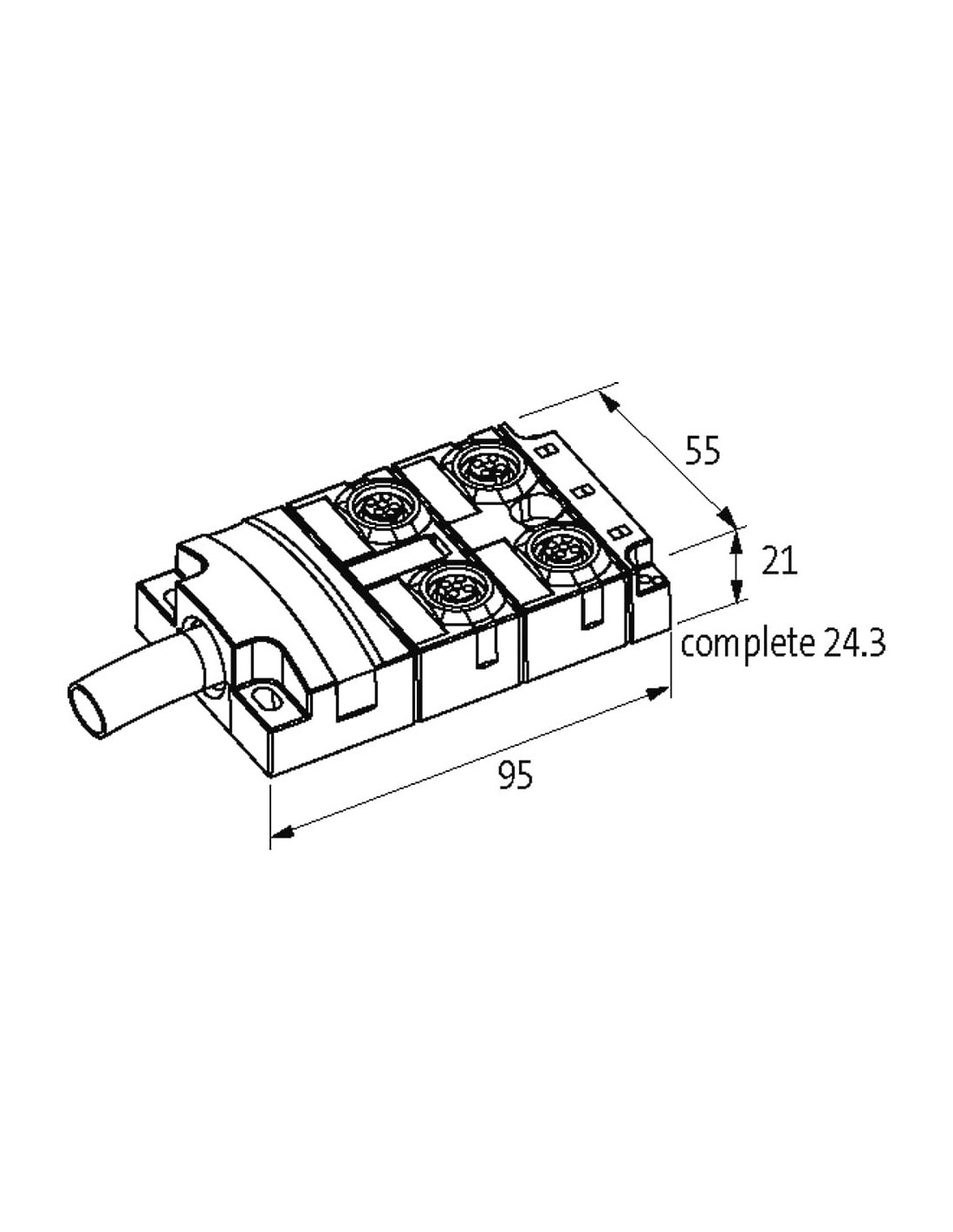

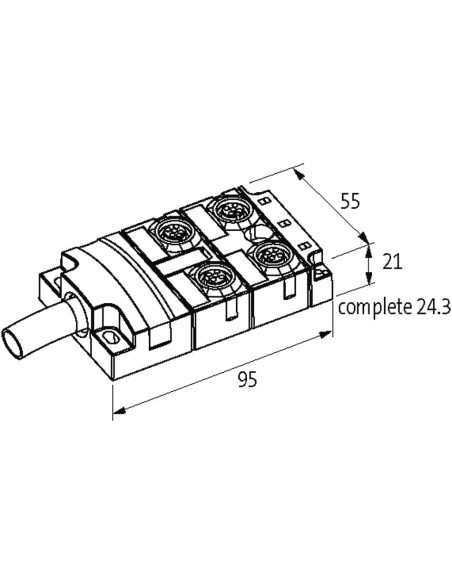

Wymiary modułu: 95 mm x 55 mm x 24,3 mm. Dzięki zwartej konstrukcji umożliwia montaż nawet w ograniczonych przestrzeniach rozdzielni lub na maszynie. Wyraźny podział portów zapewnia przejrzystość instalacji.
