4-portowy, 5-piny
Port M12
12 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Prąd sumaryczny maks. | 1,5 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

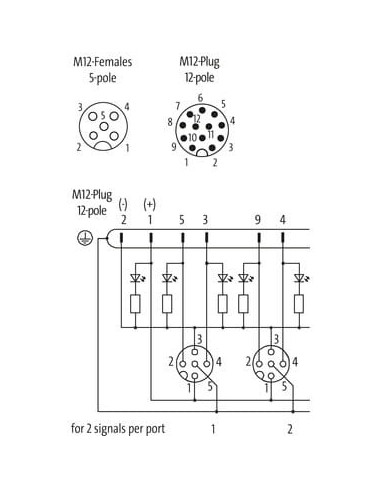

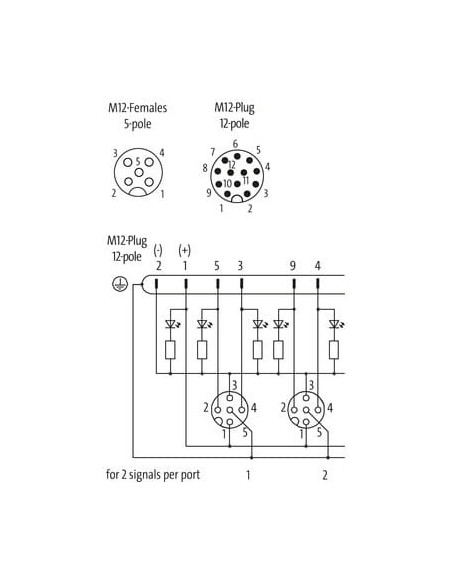

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 12 |

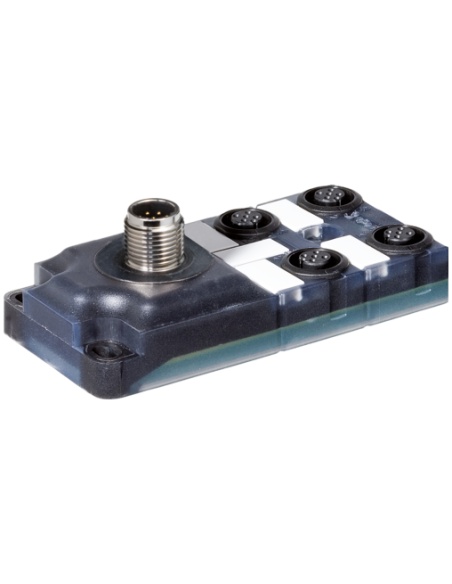

Exact12 – Moduł rozdzielczy 4x M12, 5-pin, z 12-pinowym złączem i diodami LED
Exact12 to wysokiej jakości moduł rozdzielczy wyposażony w cztery 5-pinowe porty M12 oraz złącze 12-pinowe typu M12. Produkt wyróżnia się wbudowanymi diodami LED sygnalizującymi stan sygnału cyfrowego PNP 24 V DC, co znacząco ułatwia diagnostykę i serwisowanie instalacji.
Kluczowe zalety modułu rozdzielczego Exact12
- Wysoki stopień ochrony – IP65/IP67: zapewnia odporność na kurz oraz wodę, umożliwiając bezproblemową pracę w wymagających warunkach przemysłowych.
- Obudowa z tworzywa sztucznego: materiał ten charakteryzuje się doskonałą odpornością chemiczną oraz na oleje, co zwiększa trwałość urządzenia w środowiskach przemysłowych.
- Dodatkowa ochrona przed ogniem: obudowa jest trudnopalna, co gwarantuje bezpieczeństwo eksploatacji.
- Sygnalizacja LED: każda linia sygnału wyposażona jest w oddzielną diodę LED, co pozwala natychmiast zlokalizować ewentualne problemy z komunikacją.

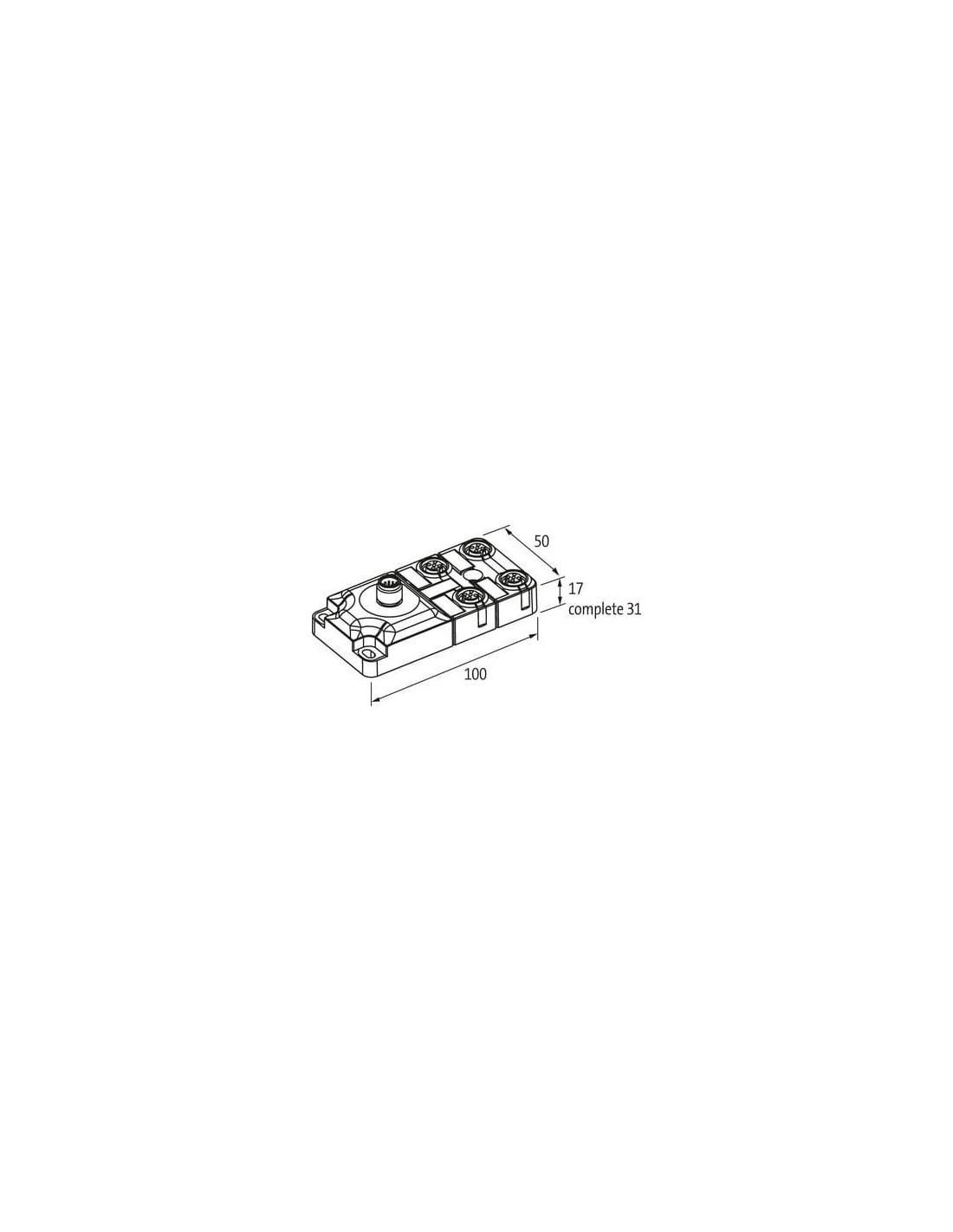

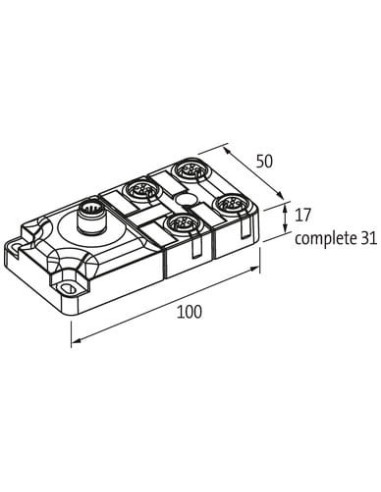

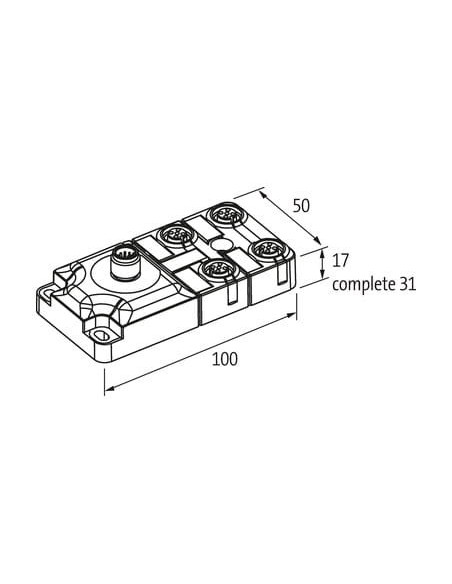

- Kompaktowe rozmiary: moduł ma wymiary 100 x 50 x 31 mm, co umożliwia łatwą instalację nawet w ograniczonych przestrzeniach.
Możliwości wykorzystania i typowe zastosowania
Moduł Exact12 4xM12 znajduje zastosowanie wszędzie tam, gdzie wymagana jest efektywna i niezawodna dystrybucja sygnałów na liniach produkcyjnych, w maszynowniach, automatyce przemysłowej oraz w systemach sterowania procesami przemysłowymi. Idealnie sprawdza się w:
- Automatyzacji linii produkcyjnych
- Systemach transportu i logistyki wewnętrznej
- Układach maszyn przemysłowych
- Połączeniach czujników i elementów wykonawczych
- Aplikacjach wymagających szybkiej lokalizacji usterek
Opis konstrukcji i podłączenia Exact12

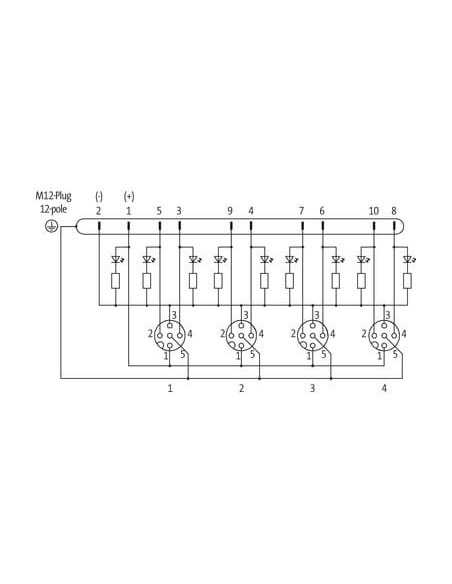

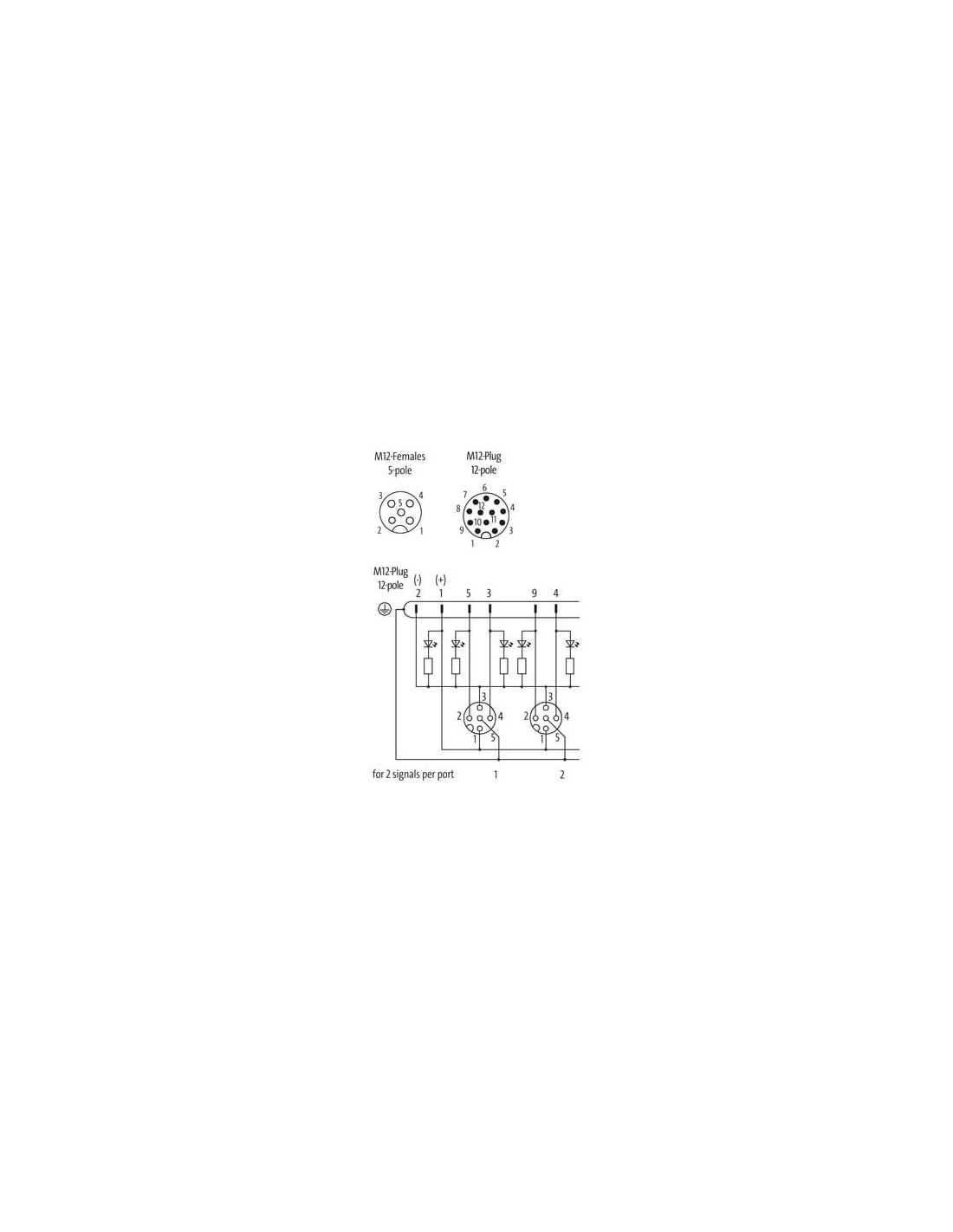

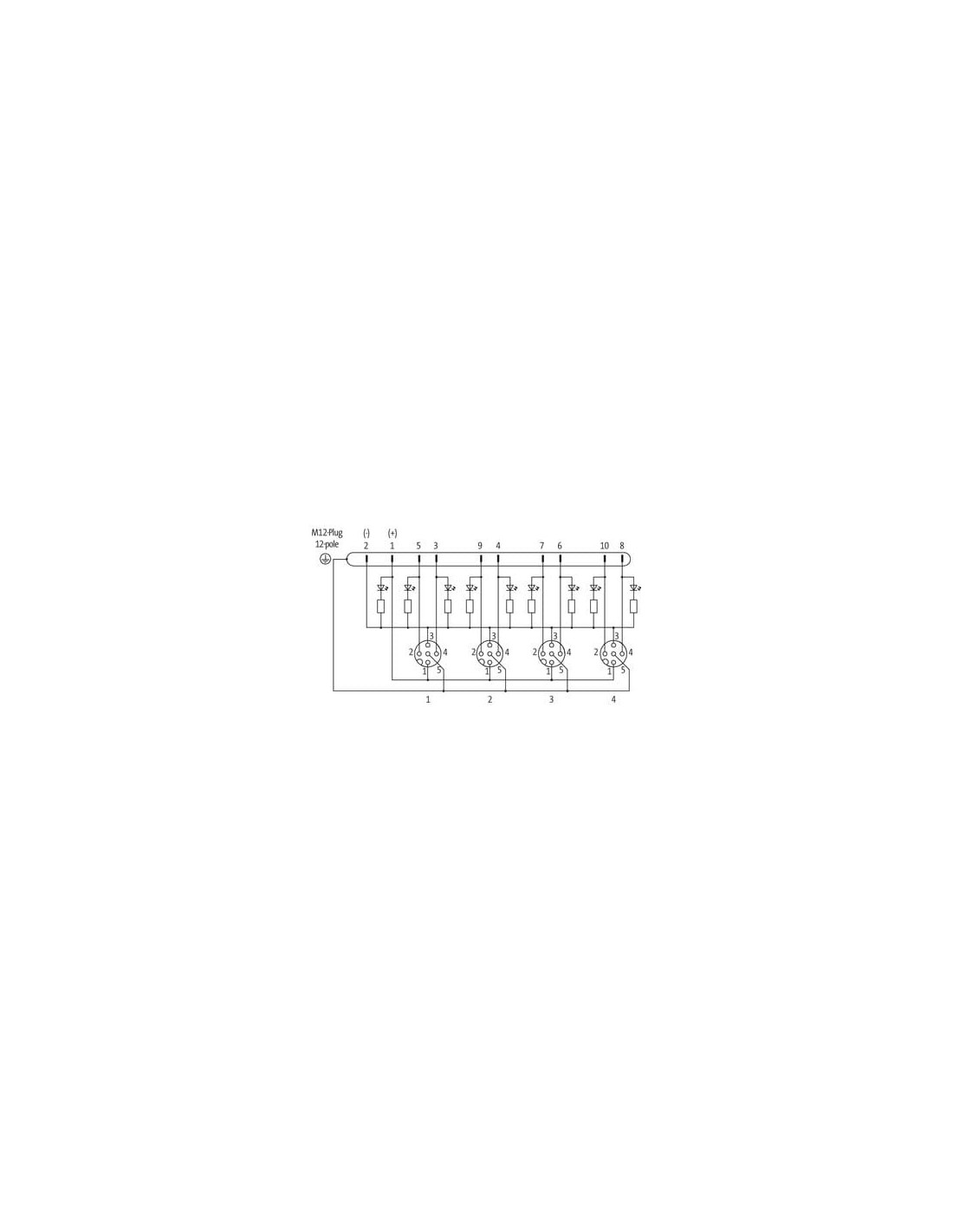

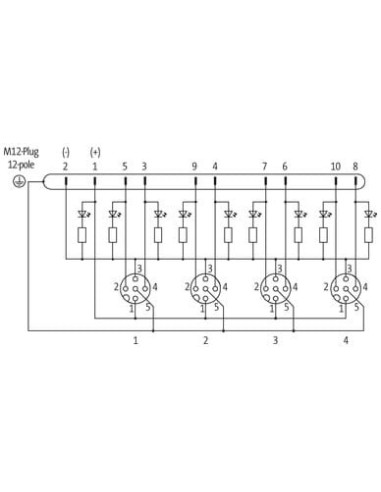

Exact12 jest wyposażony w cztery 5-pinowe gniazda M12 (żeńskie) oraz jedno 12-pinowe gniazdo przyłączeniowe (męskie), co umożliwia szybkie i bezpieczne podłączanie wielu sygnałów. Każdy z portów wspiera przekazywanie dwóch sygnałów oraz jest przeznaczony do pracy z napięciem roboczym 24 V DC, z maksymalnym prądem na styk do 1,5 A. Odpowiednie oznaczenie pinów ułatwia instalację i minimalizuje ryzyko błędów połączeniowych.
Najważniejsze cechy produktu Exact12 8000-84560-0000000
- Kod produktu: 8000-84560-0000000
- Liczba portów: 4x M12, 5-pin (żeńskie), 1x M12, 12-pin (męskie)
- Sygnalizacja LED dla każdego sygnału (PNP)
- Kompaktowa i trwała konstrukcja, odporna na chemikalia i oleje
- Szeroki zakres temperatur pracy: od -20°C do +70°C
- Bezpieczeństwo i zgodność z międzynarodowymi normami ochrony
Exact12 4xM12 umożliwia elastyczne oraz niezawodne połączenia w aplikacjach przemysłowych, przyczyniając się do wzrostu efektywności procesów i minimalizacji przestojów linii produkcyjnych.
