Dostępny
8-portowy
4-piny (port 3...8)
5-piny (port 1+2)
Port M12, 12-piny
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Prąd sumaryczny maks. | 1,5 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

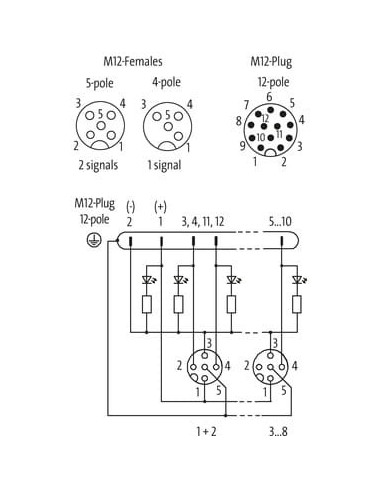

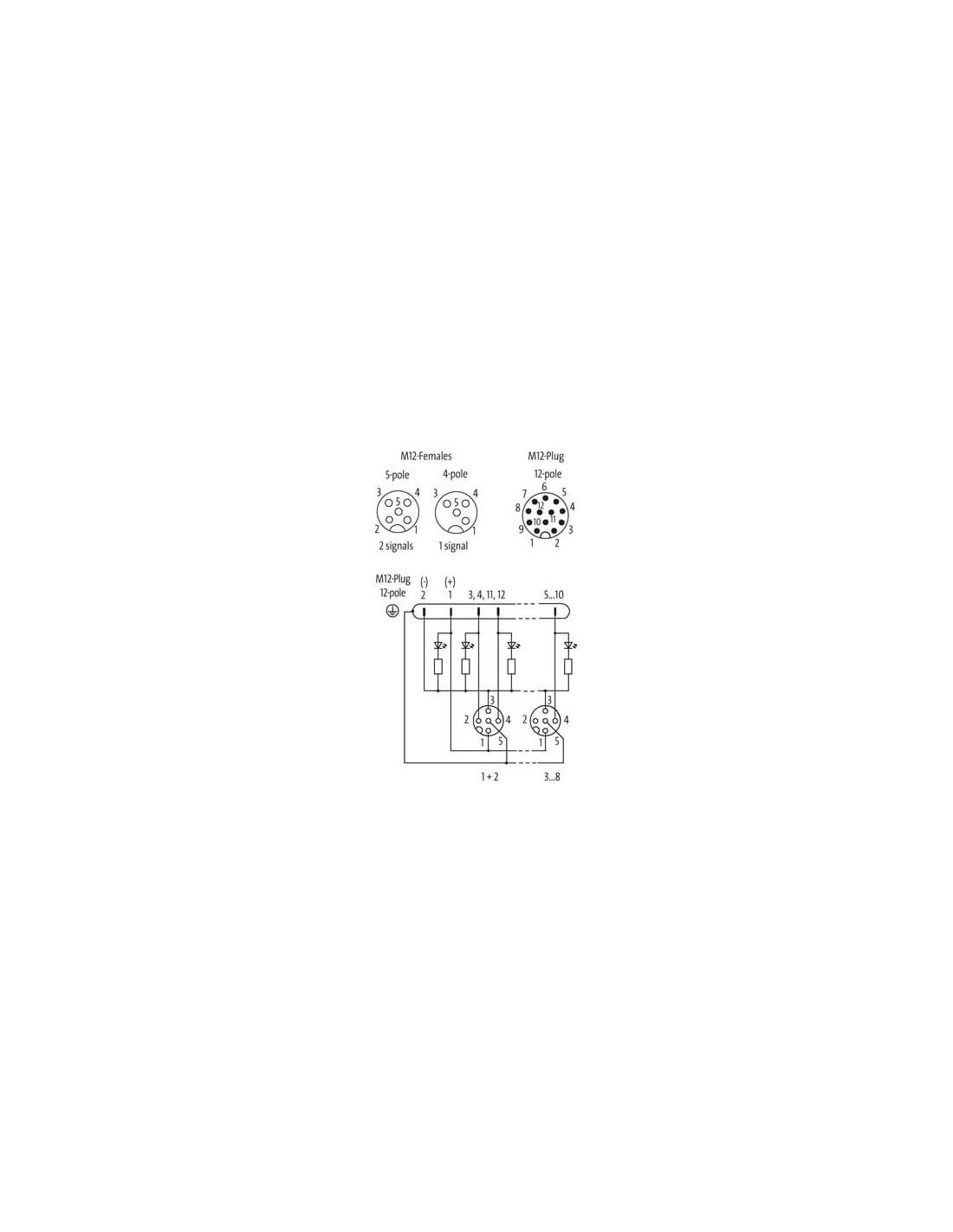

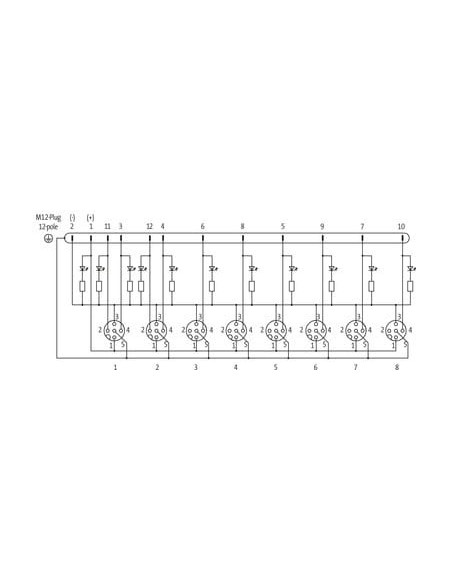

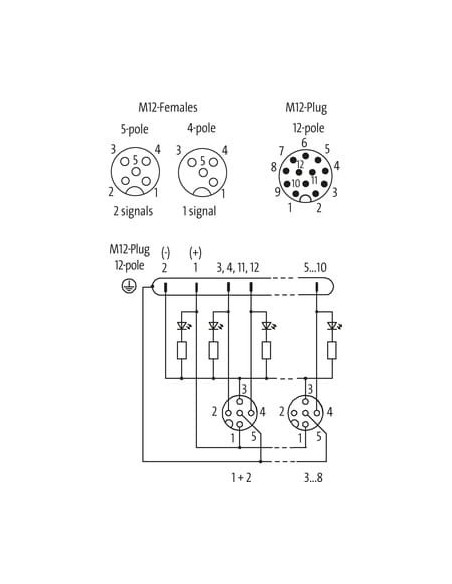

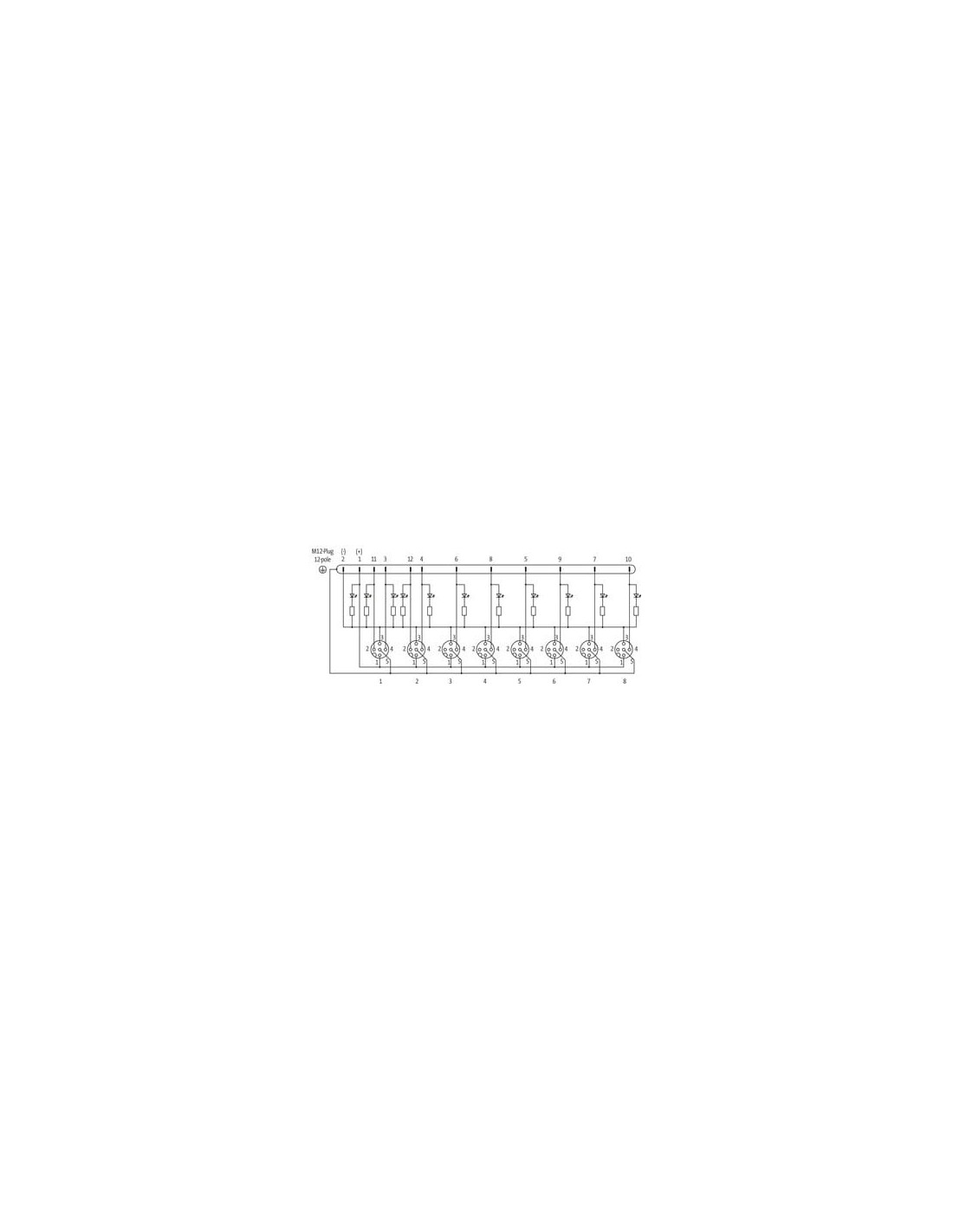

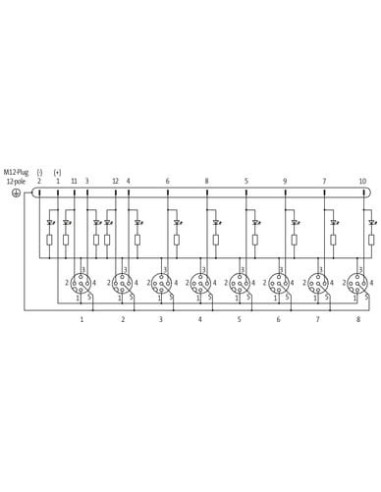

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 12 |
| PIN 1 | + |
| PIN 2 | - |
Moduł pasywny M12 Exact12 8xM12 4-polowy – profesjonalna rozdzielnica sygnałów

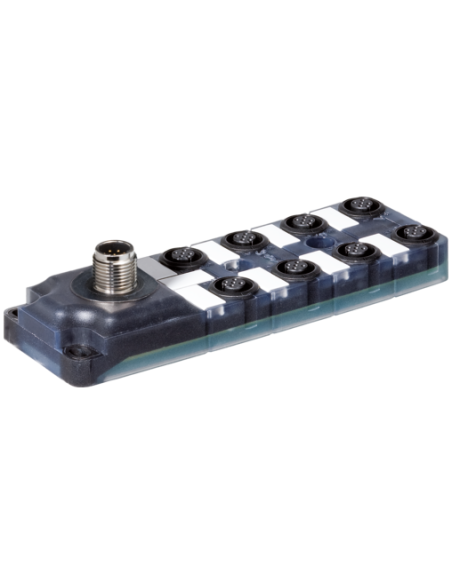

Moduł pasywny Exact12, 8xM12, 4-polowy, wyjście M12 (kod: 8000-88460-0000000) to kompaktowe i wysoce funkcjonalne rozwiązanie, przeznaczone do bezpiecznego oraz wygodnego rozdzielania sygnałów cyfrowych w instalacjach przemysłowych. Urządzenie wyposażone jest w osiem portów M12, idealnych do podłączania czujników, urządzeń sygnalizacyjnych oraz pozostałych komponentów automatyki przemysłowej.
Budowa i zalety modułu pasywnego z wyjściem M12
Obudowa modułu wykonana jest z wysokiej jakości tworzywa sztucznego, co zapewnia odporność chemiczną oraz odporność na działanie olejów. Konstrukcja spełnia normy IP65 oraz IP67, dzięki czemu urządzenie może być stosowane w trudnych warunkach przemysłowych – również przy podwyższonej wilgotności i zapyleniu.
- Porty M12 o 4 lub 5 pinach pozwalają na elastyczne podłączenie różnych urządzeń
- Wbudowane diody LED sygnalizujące pracę oraz status sygnałów cyfrowych PNP 24 V DC

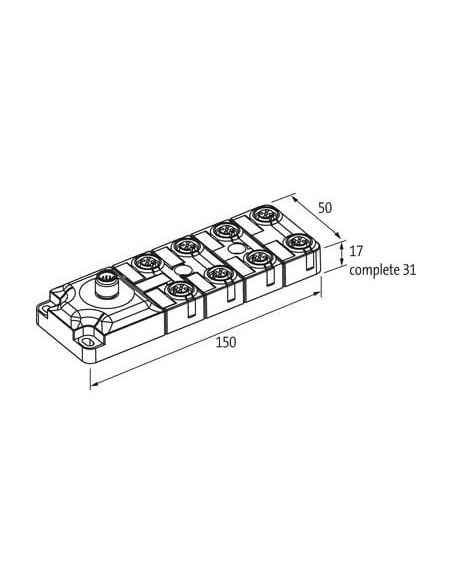

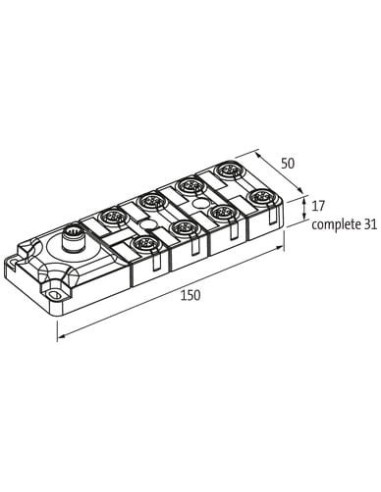

- Kompaktowe wymiary: 150 x 50 x 31 mm gwarantują łatwy montaż nawet w ograniczonych przestrzeniach
- Trudnopalność materiału zapewnia bezpieczeństwo użytkowania
- Prosty i szybki montaż dzięki przyłączu M12 12-polowemu
Typowe zastosowania modułu Exact12 8xM12
Moduł doskonale sprawdza się w automatyce przemysłowej, szczególnie w aplikacjach takich jak:
- Połączenia rozproszonych czujników i sygnalizatorów na liniach produkcyjnych oraz w systemach pakowania
- Rozdzielnie wejść/wyjść maszyn CNC lub robotów przemysłowych
- Integracja systemów bezpieczeństwa oraz systemów monitorujących pracę maszyn
- Redukcja okablowania w instalacjach przemysłowych – uporządkowanie okablowania oraz łatwiejsza diagnostyka dzięki wizualizacji LED
Moduły pasywne tego typu zwiększają niezawodność urządzeń, pozwalając na precyzyjną kontrolę połączeń oraz szybkie wykrywanie awarii.
Parametry techniczne i kompatybilność
Moduł gwarantuje niezawodną pracę w zakresie temperatur od -20°C do 70°C oraz w trudnych warunkach przemysłowych, spełniając normy szczelności IP65 i IP67. Przyłącza typu M12 (żeńskie 4- oraz 5-pinowe oraz męskie 12-pinowe) pozwalają na wszechstronne zastosowanie oraz kompatybilność z szeroką gamą komponentów automatyki.
Exact12 8xM12 polecany jest do instalacji, w których kluczowe jest szybkie i bezbłędne wykonywanie podłączeń, podwyższona odporność na warunki środowiskowe oraz możliwość weryfikacji sygnałów bezpośrednio na module dzięki wskaźnikom LED.
