Rozdzielacz 8-portowy
bez elektrycznego sygnału zwrotnego
Zastępuje identyczny produkt (nr art. 27057)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na łańcuch maks. | 1 A |
| Prąd roboczy na port maks. | 1 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Rezystancja izolacji min. | 1000 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Norma produktu | EN 61131-2 |

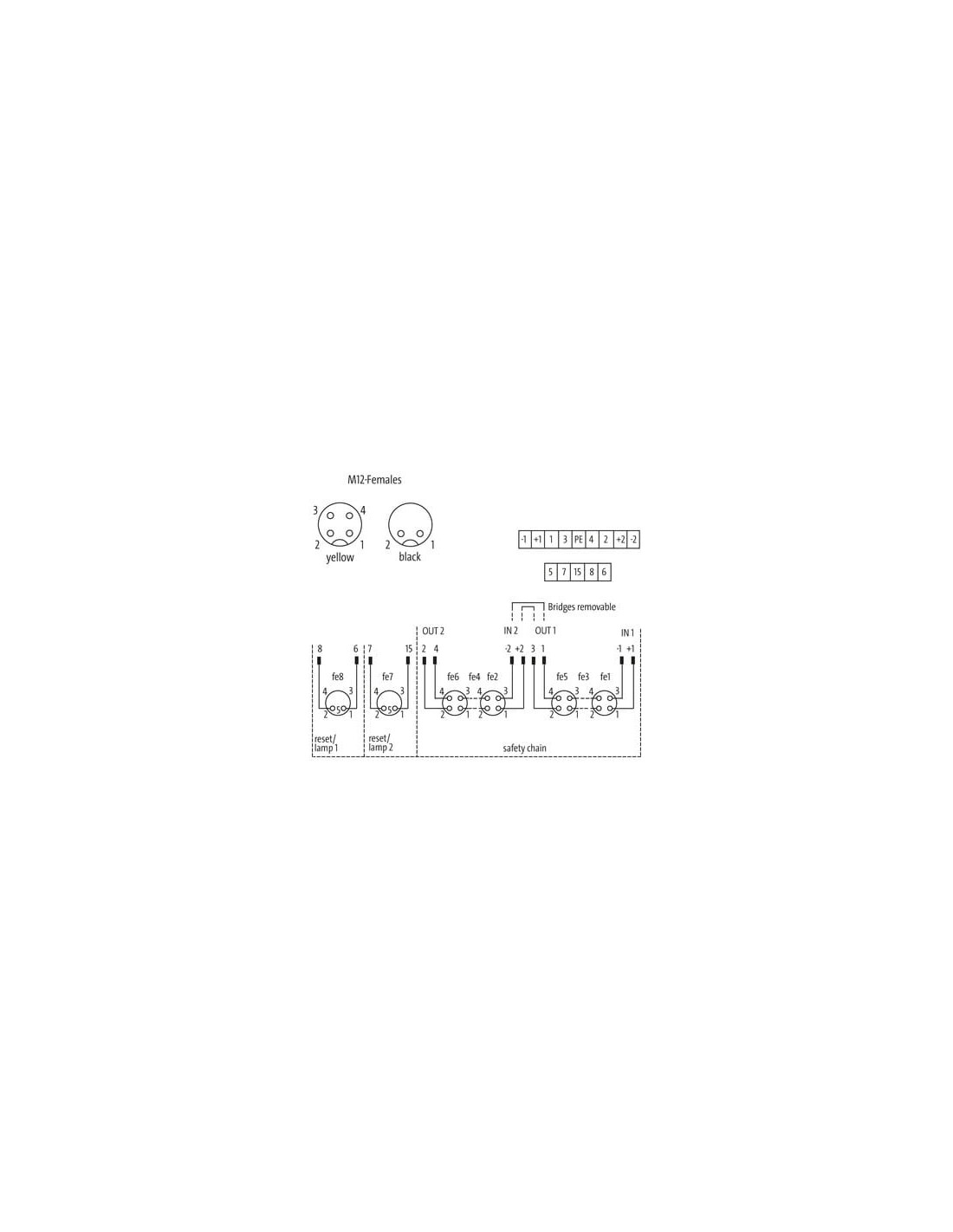

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 11 |
| PIN 2 | 12 |
| PIN 3 | 21 |
| PIN 4 | 22 |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 13 |
| PIN 2 | 14 |
| PIN 3 | n.c. |
| PIN 4 | n.c. |
| PIN 5 | n.c. |

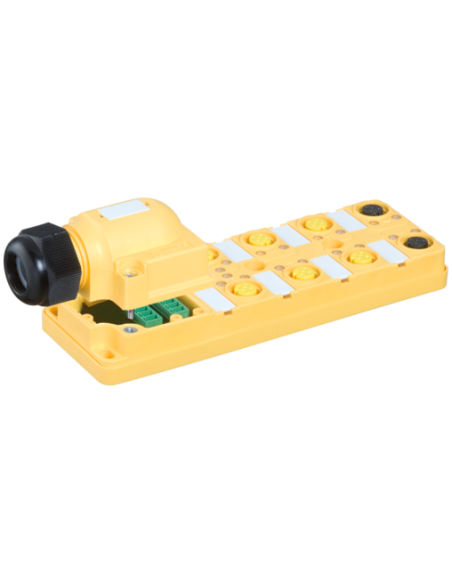

Moduł pasywny MVP12 8-portowy – profesjonalny rozdzielacz sygnałów M12
Moduł pasywny MVP12 8000-98752-0000000 to 8-portowy rozdzielacz sygnałów z gniazdami M12, umożliwiający efektywne podłączanie czujników i elementów wykonawczych w przemysłowych układach automatyki. To funkcjonalne rozwiązanie zaprojektowane z myślą o wymagających aplikacjach przemysłowych, gdzie niezawodność oraz intuicyjny montaż mają kluczowe znaczenie.
Zastosowanie i typowe obszary wykorzystania rozdzielaczy M12 w automatyce przemysłowej
Moduły pasywne MVP12 znajdują szerokie zastosowanie w rozproszonych systemach sterowania maszynami, na liniach produkcyjnych oraz w aplikacjach wymagających szybkiego przyłączania wielu sygnałów sterujących w jednym miejscu. Rozdzielacz ten sprawdzi się m.in. w:
- systemach transportu wewnętrznego (przenośniki, linie montażowe)
- automatyce przemysłowej i robotyce
- instalacjach maszyn i urządzeń wymagających odporności na czynniki chemiczne i oleje
- układach bezpieczeństwa, dzięki możliwości separacji obwodów bezpieczeństwa
- modernizacjach stanowisk produkcyjnych
Najważniejsze zalety modułu MVP12 8-portowego
Moduł pasywny MVP12 8-portowy oferuje liczne korzyści w codziennym użytkowaniu:
- Odporność na czynniki chemiczne oraz oleje dzięki wykonaniu obudowy z wytrzymałego tworzywa sztucznego
- Stopień ochrony IP67 umożliwiający pracę w wymagających środowiskach przemysłowych
- Proste i szybkie podłączanie przewodów za pomocą standardowych gniazd M12
- Wyraźne oznaczenia gniazd i sygnałów ułatwiające montaż i eksploatację

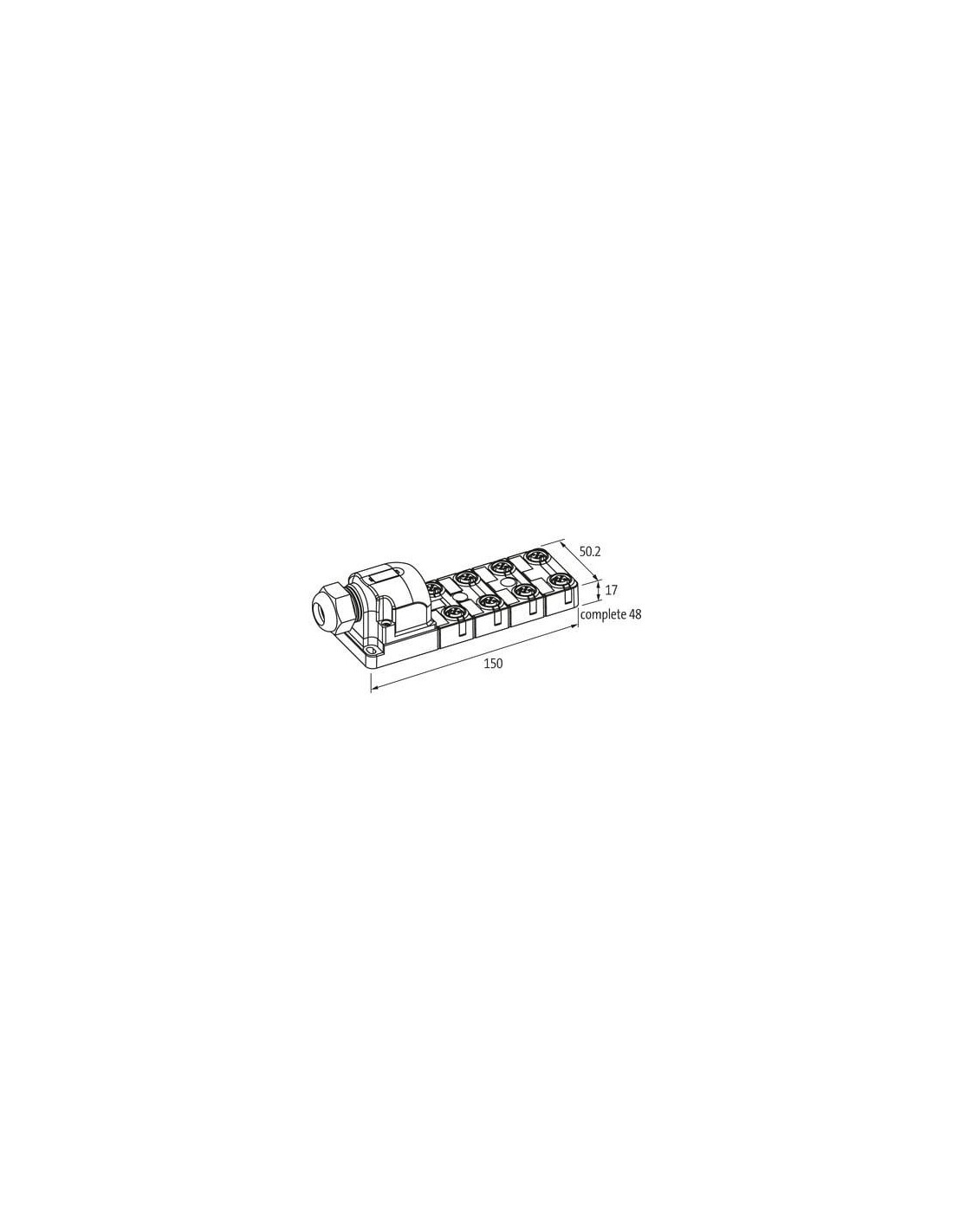

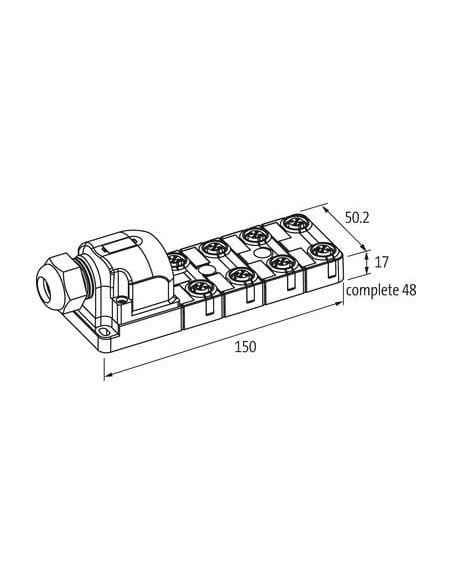

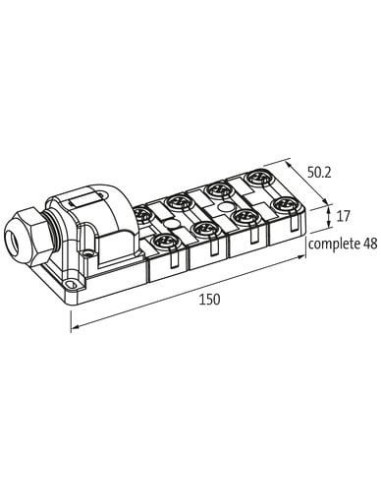

- Wysoka uniwersalność montażu dzięki kompaktowym wymiarom (150 x 50,2 x 48 mm) oraz gwintowi montażowemu M12 x 1

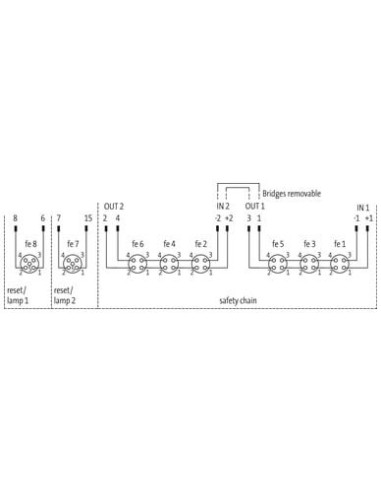

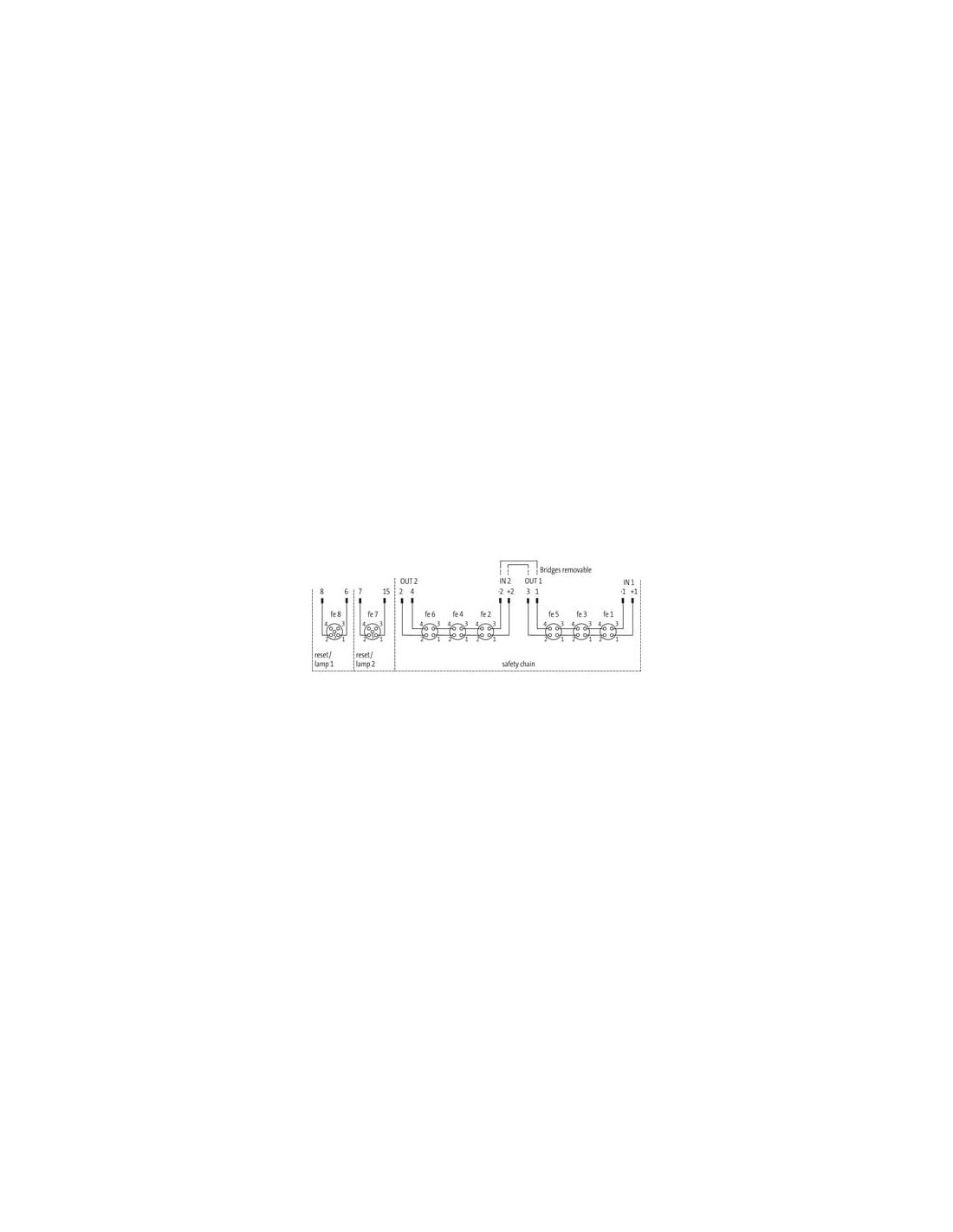

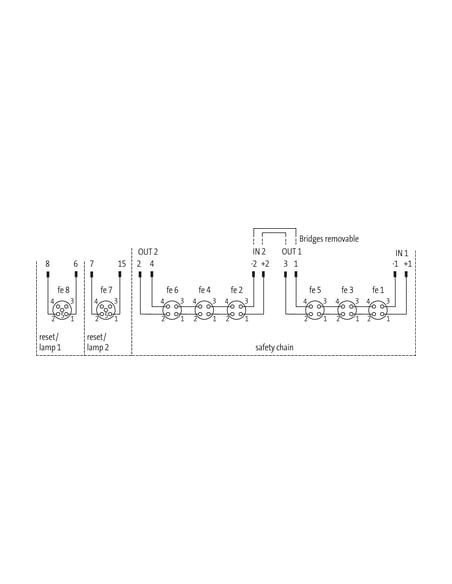

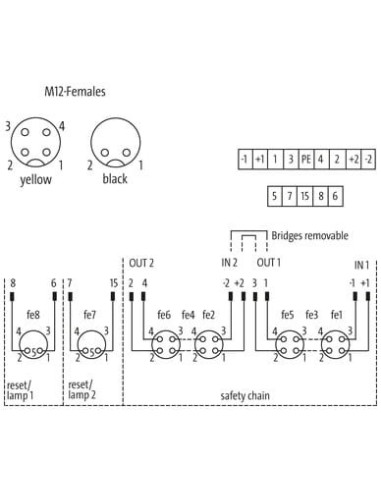

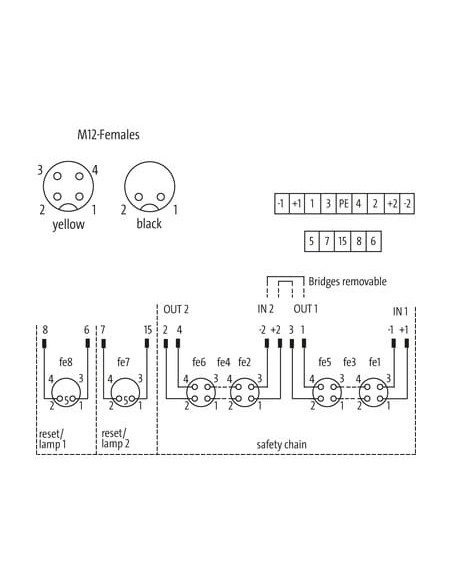

- Bezpieczeństwo: możliwość separowania obwodów bezpieczeństwa, mostki usuwalne w torze bezpieczeństwa
- Szeroki zakres temperatury pracy od -20°C do +80°C
Budowa i funkcjonalność rozdzielacza MVP12

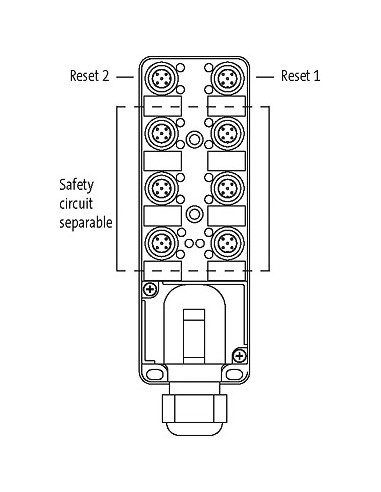

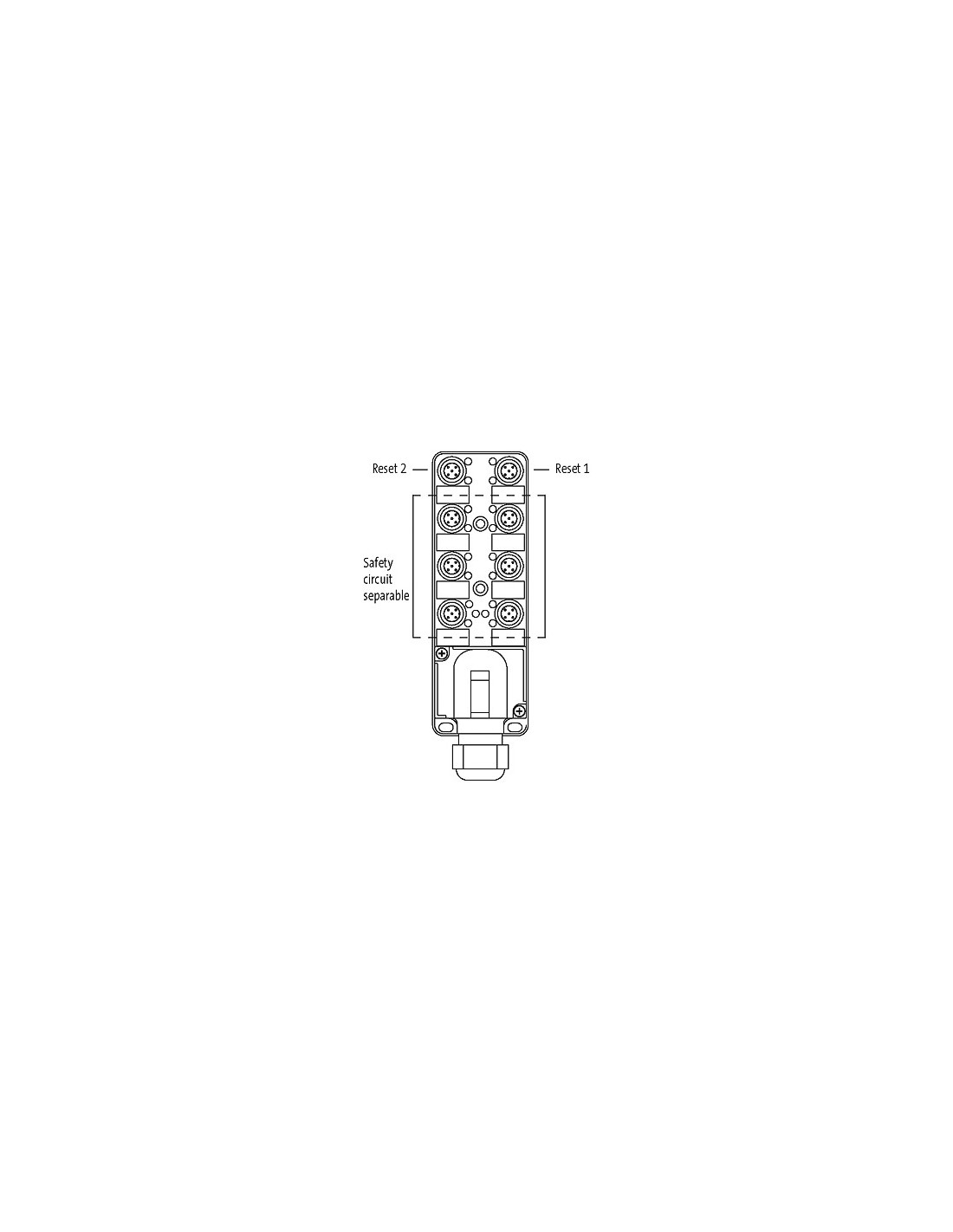

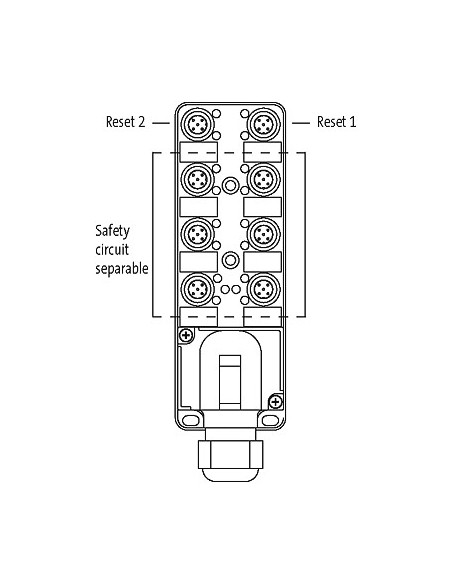

Moduł pasywny MVP12 posiada 8 portów M12, umożliwiających podłączanie czujników i siłowników. Każdy port został wyposażony w łatwo identyfikowalne oznaczenia (kolorystyka: żółty, czarny) oraz kodowanie A, co minimalizuje ryzyko błędów podczas instalacji. Konstrukcja pozwala na osobny reset oraz sygnalizację lamp poprzez dedykowane gniazda reset/lampa 1 i 2.
Wytrzymałość i bezpieczeństwo użytkowania
Rozdzielacz zapewnia wysoką rezystancję izolacji (>1000 MΩ) oraz spełnia wymogi norm EN 60529 (IP67) i EN 61131-2, co gwarantuje bezpieczną eksploatację nawet w trudnych warunkach przemysłowych. Klasa przepięciowa III według EN 60664-1 zapewnia skuteczną ochronę układów elektronicznych przed przepięciami.
Dlaczego warto wybrać pasywne moduły rozdzielające sygnał M12?
Wybór pasywnego rozdzielacza M12, takiego jak MVP12, pozwala uproszczyć okablowanie maszyny, skrócić czas montażu oraz zminimalizować ryzyko pomyłek instalacyjnych. Jest to rozwiązanie optymalne dla osób poszukujących niezawodnych, modularnych i łatwych w utrzymaniu rozwiązań do zarządzania sygnałami w systemach automatyki przemysłowej.
