4-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 333 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | biały, zielony, żółty, szary, , niebieski, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 105,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 7 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

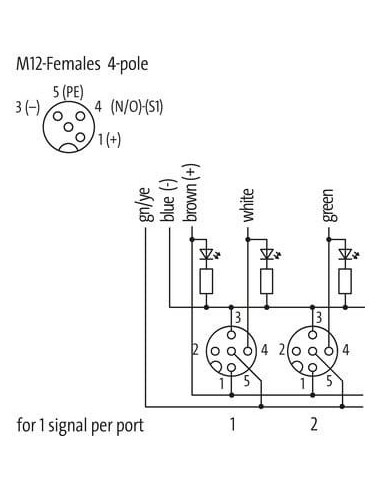

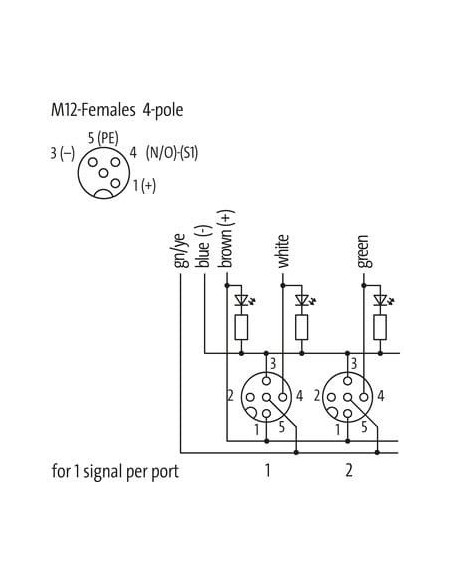

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Złącze rozdzielcze M12 MVP12N-AN4V333 20,0M – profesjonalne rozwiązanie do systemów automatyki
Złącze rozdzielcze M12 MVP12N-AN4V333 20,0M o kodzie 8000-84410-3332000 to wysokiej jakości moduł przeznaczony do rozdzielania sygnałów i zasilania w systemach automatyki przemysłowej. Został zaprojektowany z myślą o niezawodnym działaniu w wymagających warunkach przemysłowych, stanowiąc uniwersalne i wszechstronne rozwiązanie dla licznych aplikacji.
Zastosowanie złącza rozdzielczego M12 w przemyśle
Złącze rozdzielcze M12 doskonale sprawdza się w instalacjach maszyn, liniach produkcyjnych, systemach robotycznych oraz wszędzie tam, gdzie kluczowe jest łatwe i niezawodne podłączanie czujników oraz elementów wykonawczych. Produkt umożliwia uporządkowane prowadzenie przewodów oraz szybkie podłączanie i rozłączanie urządzeń automatyki. Typowe zastosowania obejmują:
- Automatyka przemysłowa – montaż na liniach produkcyjnych i maszynach.
- Systemy bezpieczeństwa – przesył sygnałów do układów awaryjnego zatrzymania.
- Robotyka – rozprowadzenie sygnałów do czujników i serwomechanizmów.
- Transport i logistyka – integracja z systemami sortowania i przenoszenia.
Zalety zastosowania rozdzielacza M12 MVP12N-AN4V333
- Wysoka szczelność: stopień ochrony IP65 oraz IP67 zapewnia skuteczną ochronę przed pyłem i wodą, umożliwiając pracę w trudnych warunkach otoczenia.
- Odporność na chemikalia i oleje: obudowa wykonana z trwałego tworzywa sztucznego odpornego na działanie chemikaliów, co zwiększa żywotność produktu w środowiskach przemysłowych.
- Łatwa integracja: standardowe złącza M12 (4-portowe, 4-piny) umożliwiają szybkie i pewne połączenie z innymi elementami systemu.
- Możliwość pracy w szerokim zakresie temperatur: od -20°C do +70°C, co pozwala na montaż w różnorodnych środowiskach pracy.
- Wytrzymały przewód sygnałowy: przewód o długości 20 m z płaszczem PUR/PVC gwarantuje wysoką odporność mechaniczną oraz elastyczność podczas instalacji.
- Odporność na gięcie i ruch: wysoka liczba cykli gięcia (2 miliony) oraz elastyczność długotrwałego użytkowania, także w aplikacjach z ruchomymi ramionami robotów.
Konstrukcja i budowa – M12 rozdzielacz sygnałowy
Moduł wyposażony jest w cztery porty M12 (wejścia 4-pinowe) oraz wytrzymały przewód wyprowadzony bezpośrednio z obudowy. Kompaktowe wymiary (90 x 50 x 32 mm) pozwalają na łatwy montaż, nawet w ograniczonych przestrzeniach maszyn czy szaf sterowniczych. Gwintowane złącze montażowe M12 x 1 zapewnia stabilność połączenia.
Wbudowane diody LED przy gniazdach sygnalizują status połączenia, co ułatwia diagnostykę i konserwację systemu.
Najważniejsze cechy techniczne złącza M12 MVP12N-AN4V333
- Napięcie robocze DC: 24 V
- Prąd roboczy na styk: maks. 4 A
- Przewód: 20 metrów, 7-żyłowy, powłoka PUR/PVC
- Zakres temperatur pracy: od -20°C do +70°C (obudowa), do -30°C/+80°C (przewód w instalacji stałej)
- Odporność na płomień: trudnopalny zgodnie z UL 1581, IEC 60332-2-2
- Stopień ochrony: IP65, IP67
Dlaczego warto wybrać rozdzielacz sygnałów M12?
Rozdzielacz sygnałów i zasilania M12 MVP12N-AN4V333 20,0M to gwarancja solidności, wytrzymałości i niezawodnej pracy w aplikacjach przemysłowych. Umożliwia efektywne zarządzanie okablowaniem oraz minimalizuje czas przestojów dzięki łatwemu montażowi i serwisowi. Sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów automatyki.
Zastosowanie przewodu odpornego na płomień i oleje oraz szczelnej, plastikowej obudowy czyni ten moduł rozdzielczy doskonałym wyborem zarówno do standardowych, jak i specjalistycznych aplikacji automatyki przemysłowej.
