8-portowy, 5-piny
PUR/PVC
5.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |

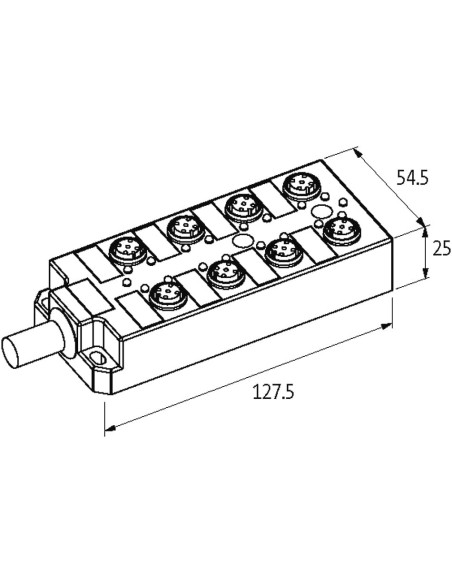

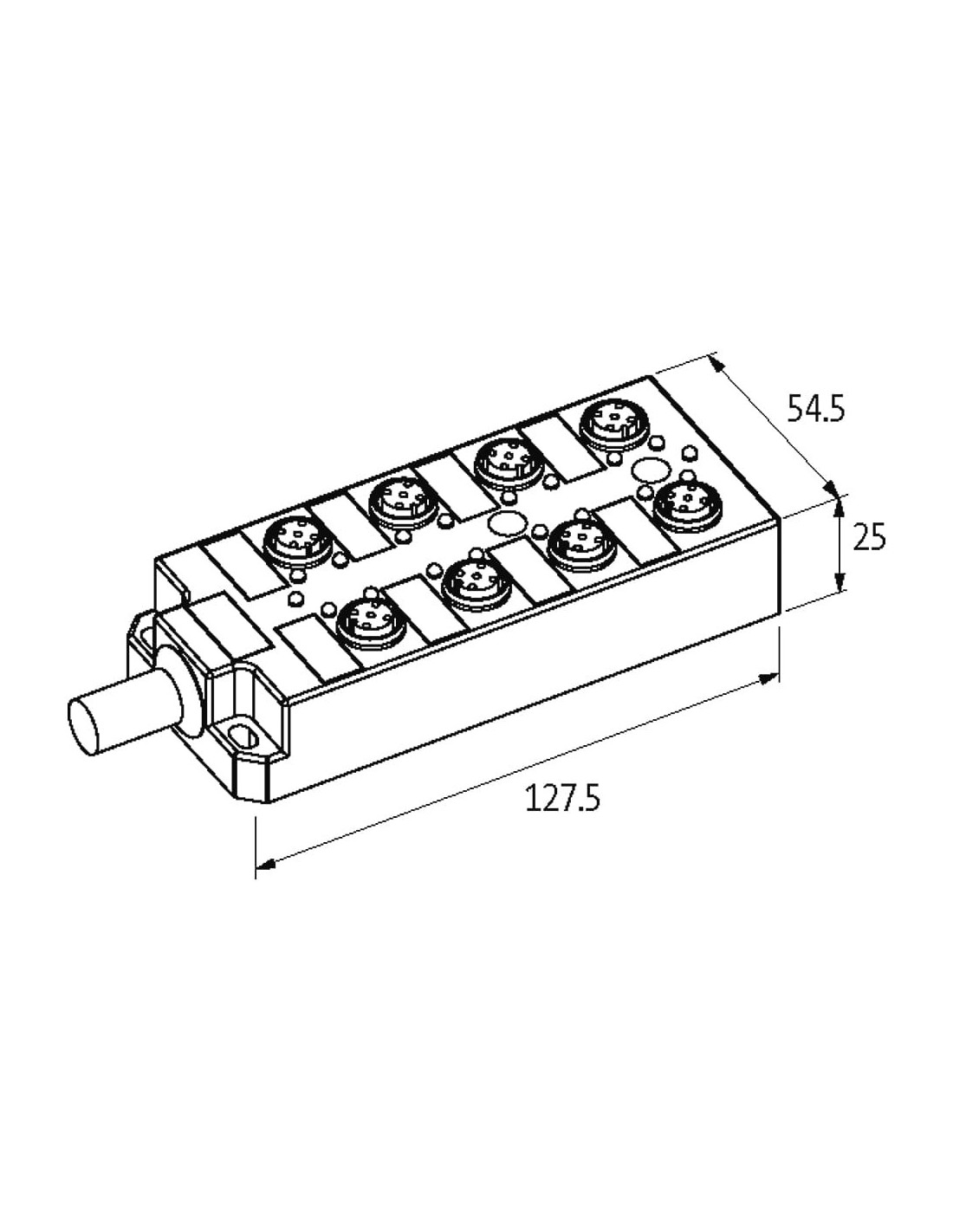

| Wysokość | 127,5 mm |
| Szerokość | 54,5 mm |
| Głębokość | 25 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

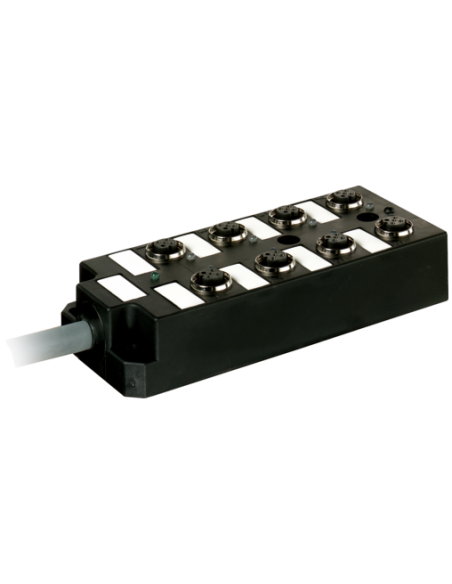

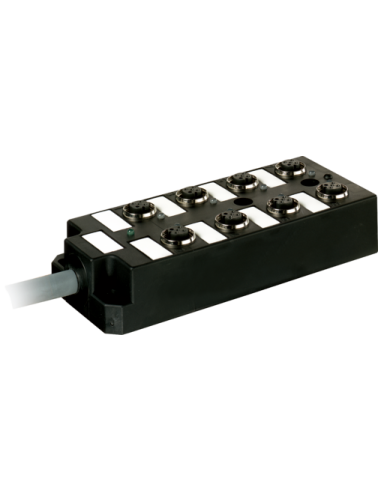

Moduł pasywny 8xM12 5-polowy – rozbudowane możliwości podłączenia w automatyce przemysłowej
Moduł pasywny 8xM12 5-polowy (kod produktu: 27853) to zaawansowany element przeznaczony do zastosowań w systemach automatyki przemysłowej. Konstrukcja modułu umożliwia bezpieczne i wygodne podłączenie do ośmiu urządzeń za pomocą standardowych złączy M12, co znacząco upraszcza proces instalacji i serwisowania maszyn.
Zastosowanie modułu pasywnego 8xM12
Moduł dystrybucyjny M12 doskonale sprawdza się w rozproszonych aplikacjach sterujących, gdzie wymagane jest podłączenie wielu sygnałów cyfrowych. Znajduje zastosowanie m.in. w:
- maszynach produkcyjnych i liniach automatycznych,
- systemach transportu materiałów,
- instalacjach pakujących oraz sortujących,
- robotyce przemysłowej,
- aplikacjach wymagających szybkiej wymiany czujników i elementów wykonawczych poprzez złącza M12.
Najważniejsze zalety techniczne modułu
- Osiem portów M12 umożliwiających podłączenie szerokiej gamy czujników oraz elementów wykonawczych.
- Konstrukcja 5-polowa – zgodność z typowymi standardami przemysłowymi.
- Integracja diod LED sygnalizujących stan sygnału cyfrowego PNP 24 V DC, co znacznie ułatwia diagnostykę błędów.
- Wysoki stopień ochrony IP67 – moduł może być stosowany w trudnych warunkach przemysłowych, także w środowiskach wilgotnych i zapylonych.
- Odporność na chemikalia i oleje – korpus wykonany z wytrzymałego tworzywa sztucznego zapewnia długą żywotność oraz niezawodność w eksploatacji.
- Elastyczny przewód PUR/PVC o długości aż 5 m (inne długości dostępne na zamówienie), łatwy w prowadzeniu i o wysokiej odporności mechanicznej.
Podstawowe parametry i bezpieczeństwo pracy
Moduł pasywny 27853 umożliwia bezpieczne zasilanie oraz przesyłanie sygnałów:
- Napięcie robocze: 24 V DC
- Maksymalny prąd na styk: 4 A, prąd sumaryczny modułu: 10 A
- Bezpieczne połączenia i łatwy montaż dzięki gwintom montażowym M12 x 1
- Maksymalna odporność na czynniki zewnętrzne: temperatura pracy od -20°C do +80°C
Moduł gwarantuje wysoką jakość przesyłu sygnału oraz energii, co przekłada się na zwiększoną niezawodność systemu automatyki.
Konstrukcja przewodu i połączeń
Kabel hybrydowy o solidnej konstrukcji, odporny na ścieranie, gięcie oraz działanie czynników chemicznych. Zastosowanie zarówno przewodów sygnałowych, jak i zasilających zwiększa uniwersalność dwustronnego zastosowania, a wysoka liczba żył umożliwia podłączenie rozbudowanych systemów sygnałowych i zasilających.
Typowe zastosowania modułu dystrybucyjnego M12
- Integracja czujników i elementów wykonawczych w systemach sterowania.
- Szybka modernizacja linii produkcyjnych oraz maszyn.
- Bezpieczna i szybka rozbudowa istniejących sieci przemysłowych.
- Stosowanie w środowiskach o podwyższonej wilgotności oraz obecności środków chemicznych, dzięki wysokiemu stopniowi ochrony i odporności materiałów.
Precyzyjne wykonanie i niezawodność
Moduł pasywny 8xM12 5-polowy to niezawodne rozwiązanie dla sektora automatyki przemysłowej, oferujące wygodę montażu, wszechstronność konfiguracji oraz długotrwałą wytrzymałość nawet w najbardziej wymagających warunkach eksploatacyjnych.
