4-portowy, 5-piny
Port M23, 90°
19 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 7,5 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 100 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

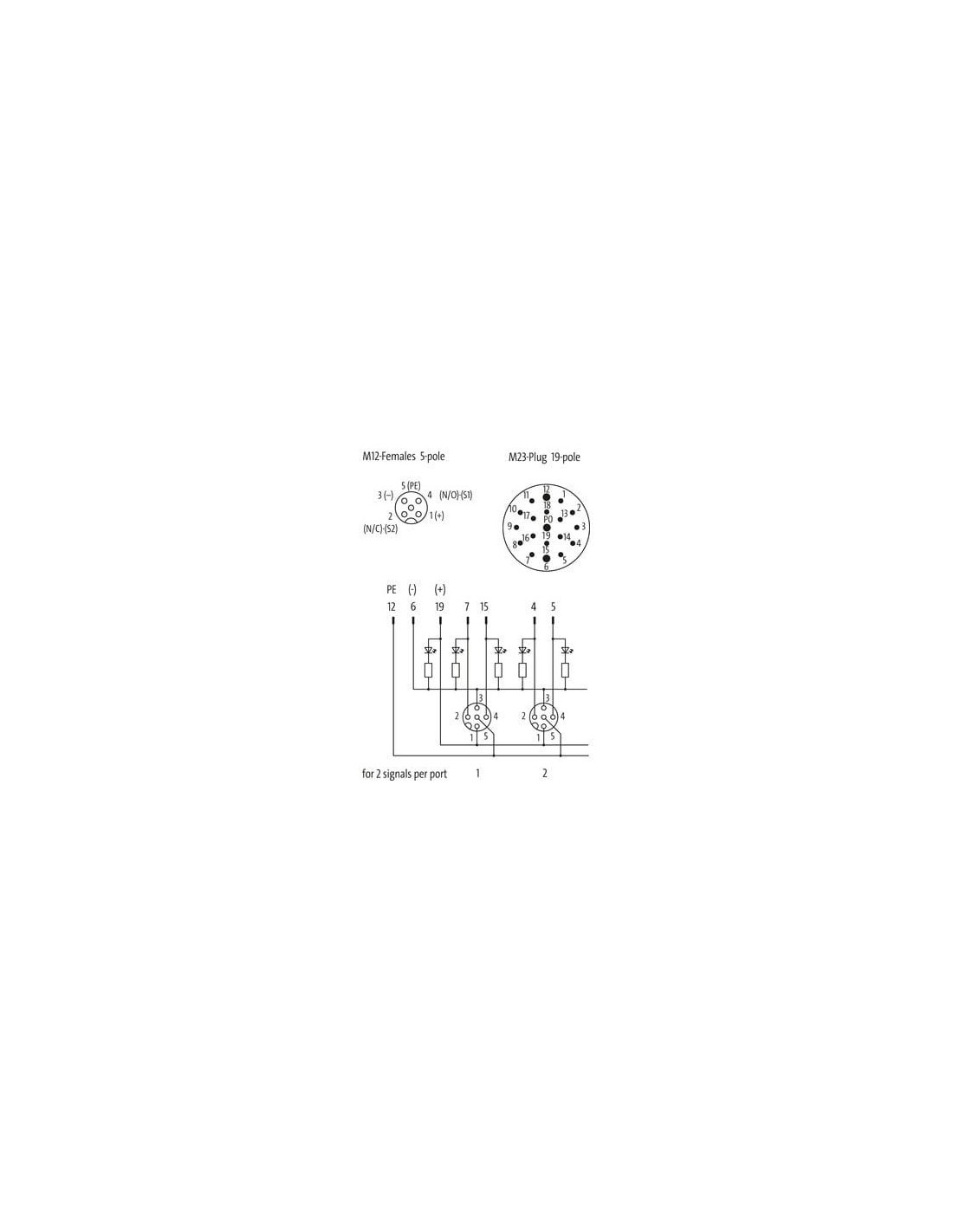

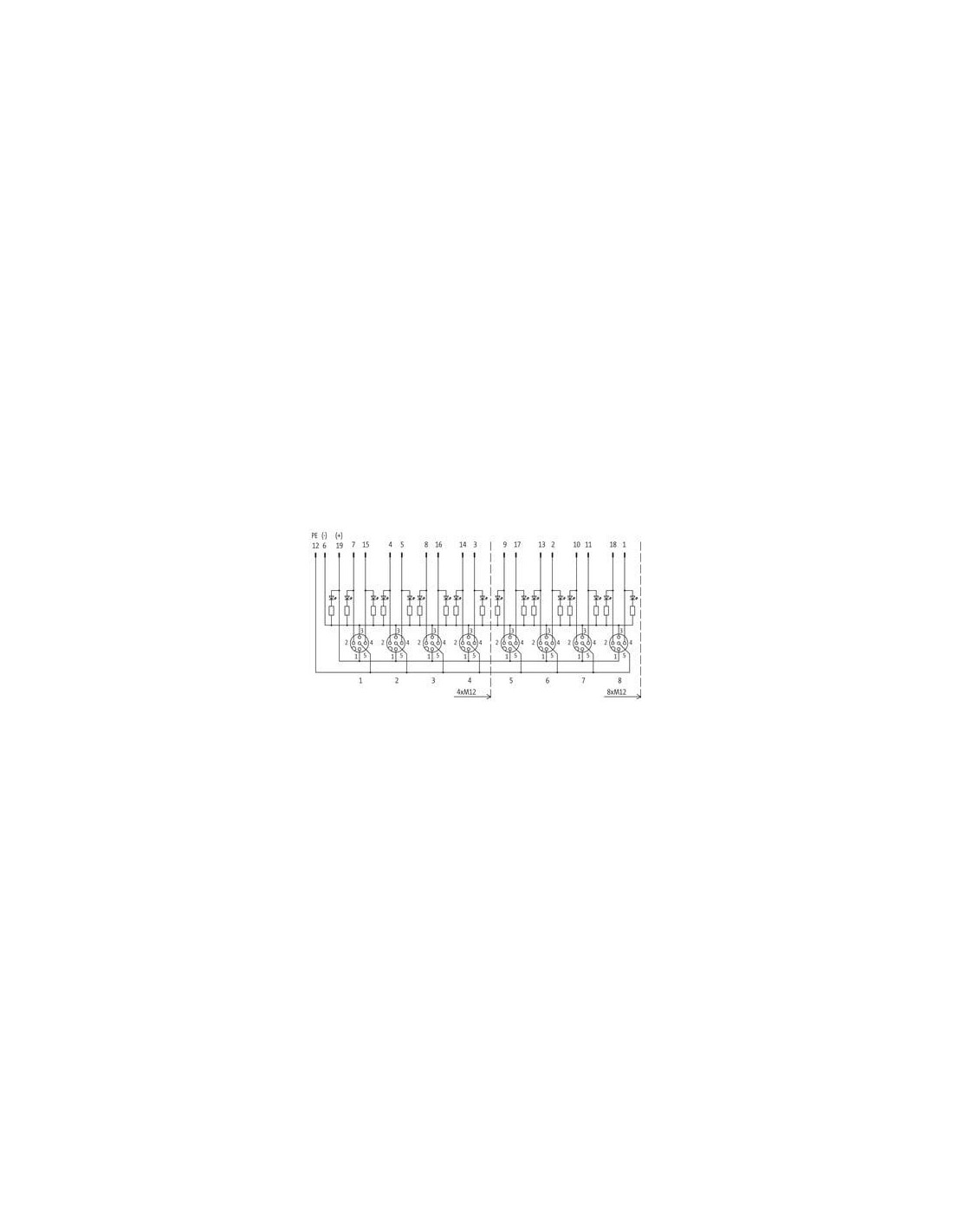

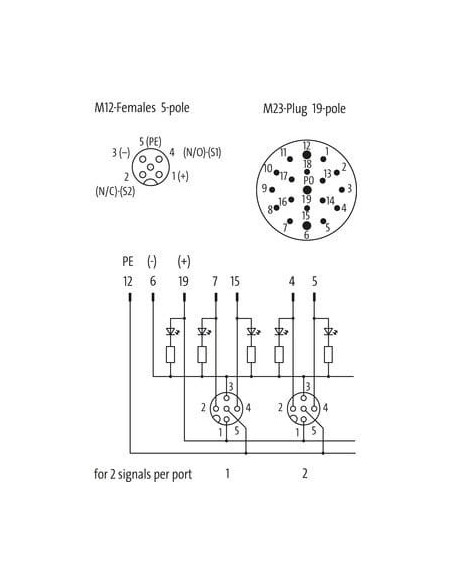

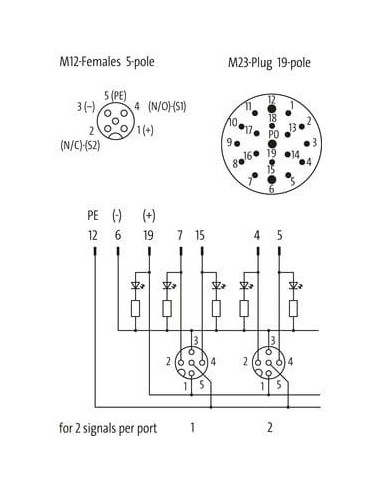

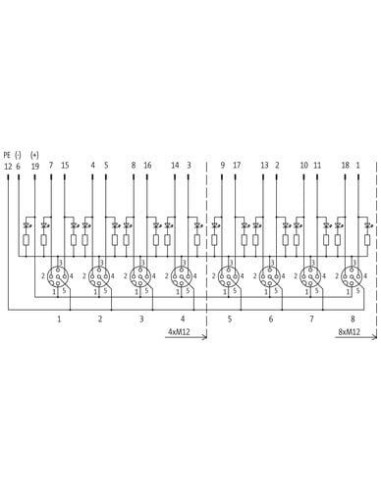

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 1 | VT |
| PIN 2 | RD |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 9 | WH / YE |
| PIN 10 | WH / GY |
| PIN 11 | BK |
| PIN 12 | YE / GN |
| PIN 13 | YE / BN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 17 | PK |
| PIN 18 | GY / BN |
| PIN 19 | BN |

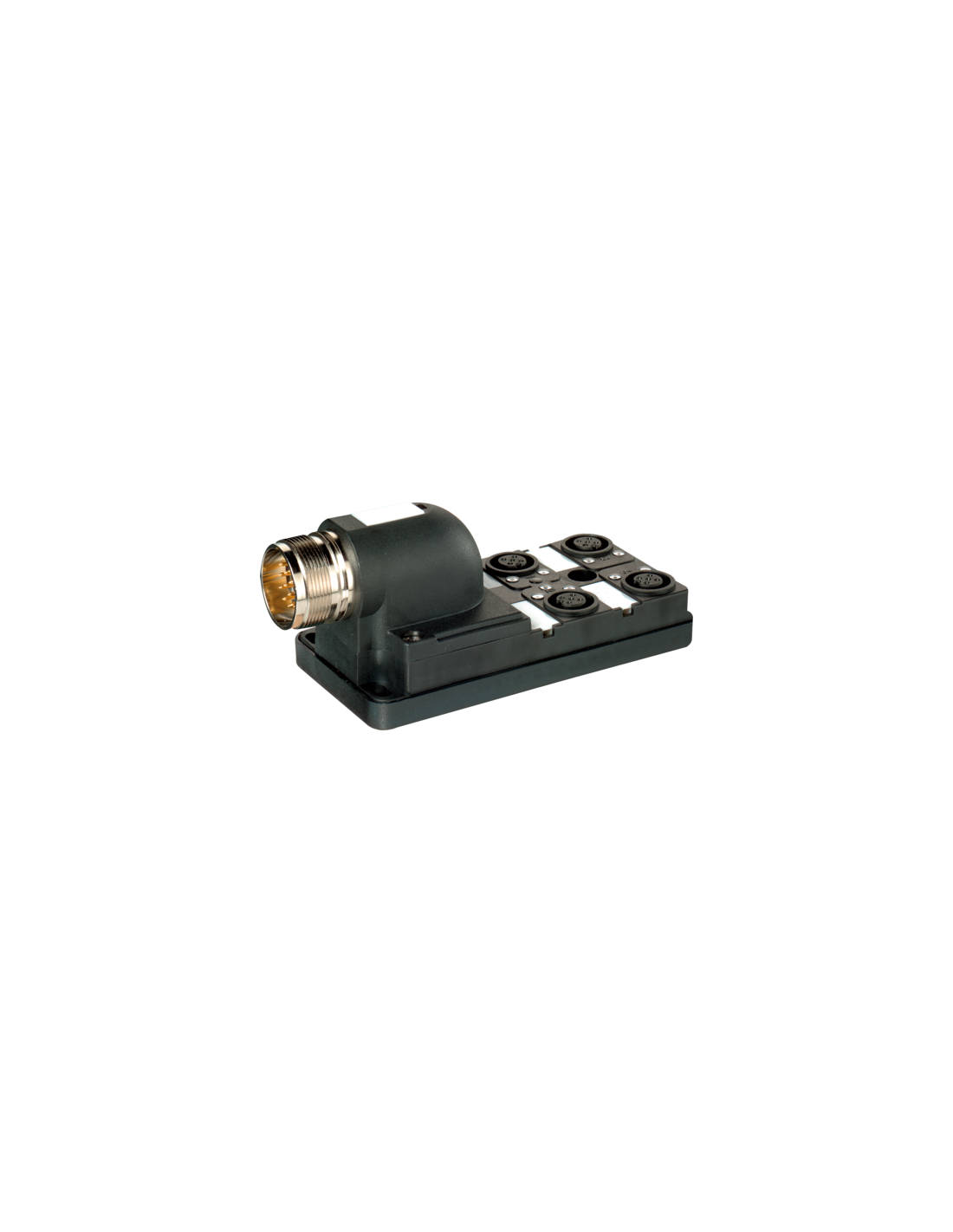

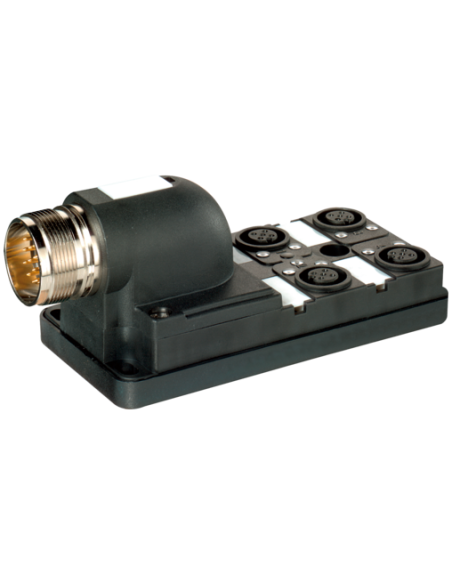

Moduł pasywny 4xM12 5-polowy 27787 – Rozwiązanie do rozdzielania sygnałów w automatyce
Moduł pasywny 4xM12 5-polowy (kod produktu: 27787) to kompaktowy i niezawodny komponent do instalacji rozdzielających sygnały cyfrowe w systemach automatyki. Oparty na złączach M12 oraz M23, doskonale sprawdza się w wymagających aplikacjach przemysłowych, gdzie kluczowa jest niezawodność połączeń oraz wygoda instalacji. Dzięki wysokiej odporności na czynniki środowiskowe i chemiczne, idealnie nadaje się do zastosowań w trudnych warunkach produkcyjnych lub logistycznych.
Podstawowe zalety modułu pasywnego 4xM12 27787
- Łatwa integracja z systemami automatyki przemysłowej – standardowe złącza M12 i M23.
- Rozdzielenie sygnałów cyfrowych – obsługa dwóch sygnałów na każdy port M12.
- Wytrzymała obudowa – tworzywo sztuczne odporne na działanie chemikaliów i olejów.
- Stopień ochrony IP67 – odporność na kurz i wodę, zapewniająca działanie nawet w trudnych warunkach.
- Sygnalizacja LED na kanałach – wizualna kontrola obecności sygnału (PNP 24 VDC).
- Bezpieczeństwo użytkowania – trudnopalność oraz wysoka odporność mechaniczna.
Możliwości wykorzystania i typowe zastosowanie modułu 4xM12
Moduł pasywny 4xM12 znajduje zastosowanie w różnorodnych systemach automatyki przemysłowej, zwłaszcza tam, gdzie zachodzi konieczność wygodnego zbierania sygnałów z czujników i ich przesyłania do jednej szafy sterowniczej lub jednostki centralnej PLC. Doskonale sprawdza się w branżach takich jak:
- Przemysł maszynowy – integracja czujników i elementów wykonawczych.
- Przemysł spożywczy i opakowaniowy – odporność na detergenty i wilgoć.
- Automatyka logistyczna – sortownie, transportery, linie montażowe.
- Automatyka procesowa – szybka diagnostyka awarii dzięki LED-om sygnalizującym stan sygnału.
Główne cechy techniczne – dla projektantów instalacji
- 4 porty M12, 5-polowe – dla każdego gniazda dwa sygnały cyfrowe.
- Złącze M23 kątowe, 19-pinowe – ułatwiające prowadzenie wielożyłowego przewodu magistralnego.

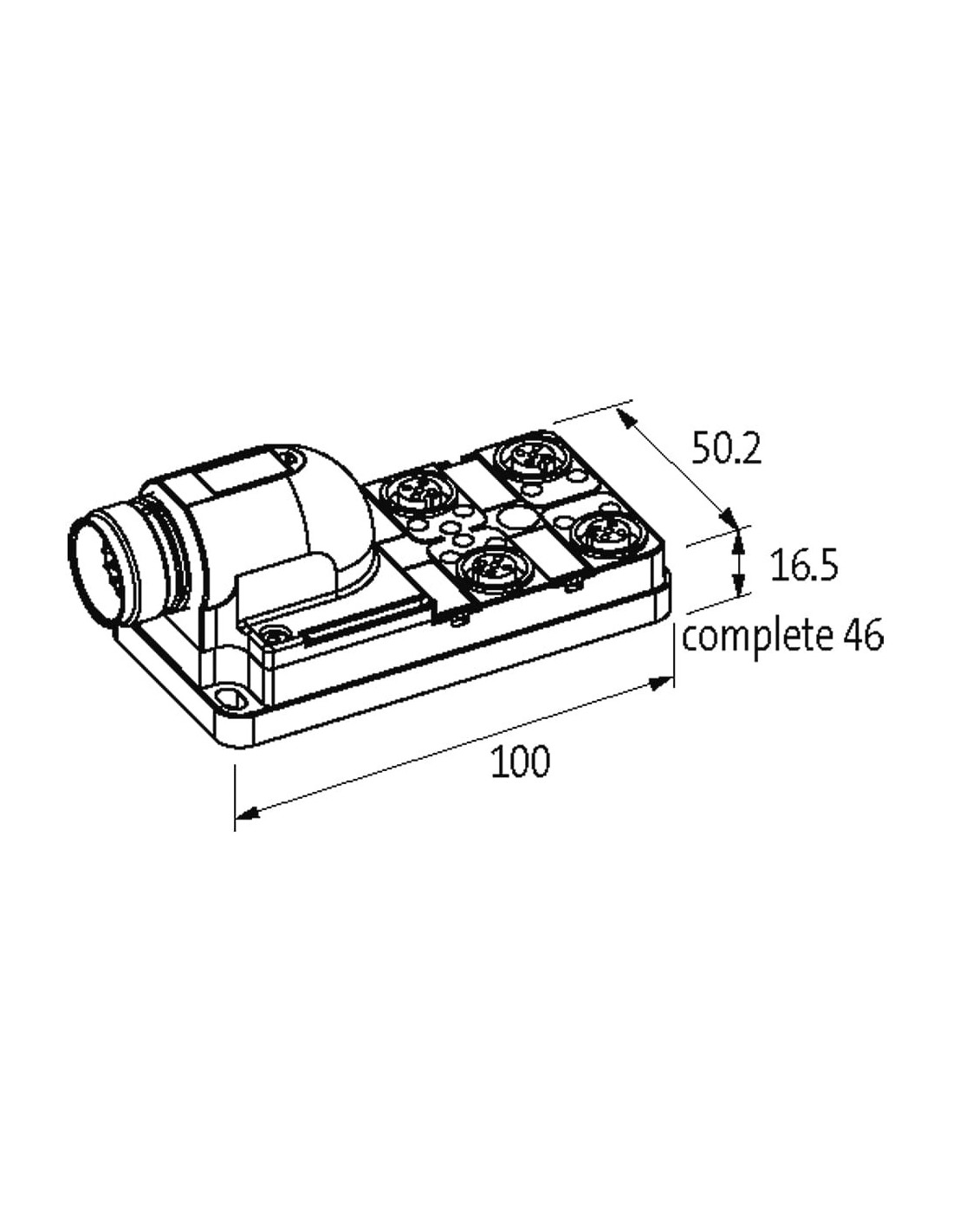

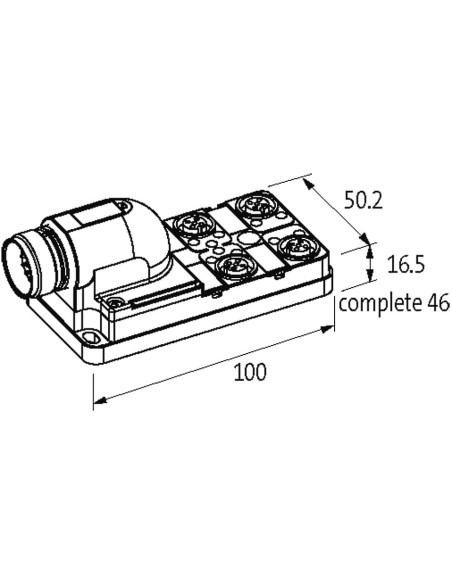

- Wymiary kompaktowe: 100 mm x 50,2 mm x 16,5 mm – łatwy montaż nawet w ograniczonych przestrzeniach.
- Warunki pracy: temperatura od -20°C do +80°C, zapewniająca szerokie spektrum zastosowań środowiskowych.
- Prąd na styk do 4 A, prąd sumaryczny do 7,5 A.
- Gwint montażowy M12 x 1 – szybki montaż i stabilne zamocowanie.
Funkcjonalność i korzyści modułów pasywnych – skuteczne okablowanie maszyn
Dzięki wyprowadzeniom na złącza M12 i M23, moduł pozwala uprościć instalację okablowania na maszynach i liniach produkcyjnych. Ułatwia układanie przewodów, umożliwia ich grupowanie oraz przyspiesza szybką diagnostykę błędów dzięki obecności diod LED przy gniazdach. Mniejsze ryzyko błędów montażowych i krótszy czas serwisowania wynikają z prostoty podłączania czujników i siłowników.
Obudowa odporna na warunki przemysłowe, pył, zachlapania oraz chemikalia, gwarantuje długą żywotność bez konieczności częstych przeglądów i wymian.
Typowe zastosowania modułu rozdzielającego sygnały M12/M23
- Elektroinstalacje maszyn produkcyjnych i linii montażowych
- Zbieranie sygnałów z wielu czujników (optycznych, indukcyjnych, mechanicznych)
- Podłączanie sygnałów sterujących do szaf rozdzielczych
- Budowa rozproszonych systemów sterowania w środowiskach wymagających wysokiego IP i odporności chemicznej
Dodatkowe długości kabli oraz wersje wykonania na życzenie – szerokie możliwości dopasowania do indywidualnych potrzeb projektowych.
