Dostępny
4-portowy, 5-piny
15.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 448 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Stranding factor min. | 51 mm |
| Stranding factor max. | 51 mm |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Stranding factor min. (type 2) | 100 mm |
| Stranding factor max. (type 2) | 100 mm |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | biały, żółty, (niebieski, , zielono-żółte, szary, szaro-różowe, czerwono-niebieskie, zielony, zielono-biały, brązowo-zielony) |
Mechanical data | Cable
| Cable weigth | 146,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 8 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 3 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Liczba cykli skręcania | 0,5 Mio. |
| Skręcanie | ± 180 °/m |

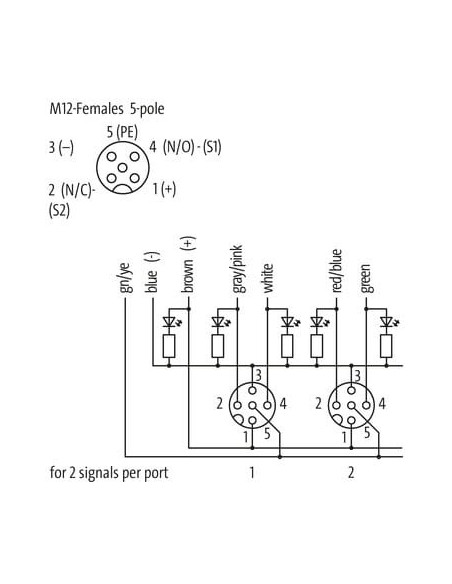

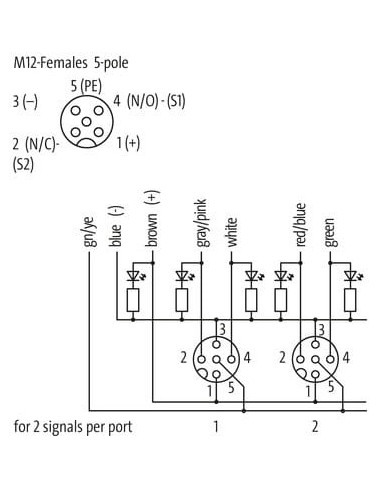

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Złącze Exact12 4xM12 5-biegunowe z kablem formowanym 15m – Przemysłowy rozdzielacz sygnałów
Złącze Exact12, 4xM12, 5-biegunowe to wysokiej jakości rozdzielacz sygnałów, przeznaczony do zastosowań w automatyce przemysłowej, co sprawia, że doskonale sprawdza się w środowiskach wymagających niezawodności oraz elastyczności instalacji. Wersja z kablem formowanym o długości 15 metrów umożliwia efektywne podłączenie wielu urządzeń, nawet w rozległych instalacjach.
Charakterystyka techniczna i konstrukcyjna
Obudowa wykonana z wytrzymałego, wysokiej jakości tworzywa sztucznego zapewnia bardzo dobrą odporność chemiczną oraz odporność na oleje. Stopień ochrony IP65 oraz IP67 gwarantuje bezpieczną pracę w trudnych warunkach przemysłowych, a trudnopalny kabel (PUR) jest idealny tam, gdzie liczy się bezpieczeństwo ogniowe. Konektory M12 wyposażone są w gwinty M12 x 1, a zastosowanie rozwiązania skręcanego zapewnia stabilność i pewność połączenia.
- 4 porty M12, 5-biegunowe gniazda w standardzie z kodowaniem A
- Długość kabla: 15 m (PUR – szary, trudnopalny, bezhalogenowy)
- Zakres pracy temperaturowej: od -40°C do +90°C (przy stałym ułożeniu)
- Maksymalne napięcie robocze: 24 V DC (moduł), do 500 V (kabel – żyła/żyła)
- Stopień ochrony: IP65 / IP67
Zastosowanie i możliwości wykorzystania rozdzielacza Exact12
Rozdzielacz Exact12 z gniazdami M12 jest przeznaczony dla wymagających aplikacji automatyki przemysłowej, takich jak:
- Podłączanie czujników i elementów wykonawczych w maszynach produkcyjnych
- Tworzenie rozproszonych punktów pomiarowych w liniach produkcyjnych
- Integracja w systemach sterowania maszyn CNC, robotów przemysłowych oraz magazynów automatycznych
- Zastosowania w układach, gdzie wymagana jest szybka i bezpieczna wymiana podzespołów
Konstrukcja modułowa oraz prosty montaż umożliwiają efektywne rozbudowywanie instalacji bez konieczności używania wielu pojedynczych przewodów, co pozwala na redukcję kosztów montażu oraz ograniczenie potencjalnych źródeł awarii. Cztery złącza M12 w jednej obudowie pozwalają na szybkie i bezproblemowe podłączenie kilku urządzeń jednocześnie.
Bezpieczeństwo i niezawodność pracy
Moduł wykorzystuje przemysłowe standardy połączeń M12, zapewniające odporność na wstrząsy i wibracje. Wysoka jakość materiału płaszcza gwarantuje odporność na ścieranie, promieniowanie UV oraz wiele środków chemicznych. Złącze spełnia rygorystyczne normy odporności na płomień (UL 1581, IEC 60332-2-2), co umożliwia jego stosowanie w trudnych warunkach przemysłowych, gdzie wymagana jest niezawodna transmisja sygnału i zasilania.
Typowe zastosowania złącza Exact12 z kablem formowanym
- Automatyka przemysłowa (czujniki, siłowniki, systemy bezpieczeństwa)
- Budowa maszyn i urządzeń
- Przemysł spożywczy, pakujący, motoryzacyjny, logistyczny
- Modernizacja istniejących instalacji elektrycznych
- Szybka integracja w rozdzielaczach szaf sterowniczych
Exact12 to rozwiązanie, które pozwala na efektywne zarządzanie sygnałami i zasilaniem w środowiskach przemysłowych, minimalizując czas montażu i zwiększając niezawodność działania maszyn oraz linii produkcyjnych.
