8-portowy, 5-piny
Bez LED sygnałów analogowych do 48 V AC/DC
15.0 m
Inne długości kabli są dostarczane na życzenie.
Zastępuje identyczny produkt (nr art. 27499)
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 452 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires przeciwbieżne twisted |
| Bandowanie | Fleece |
| Filler | tak |

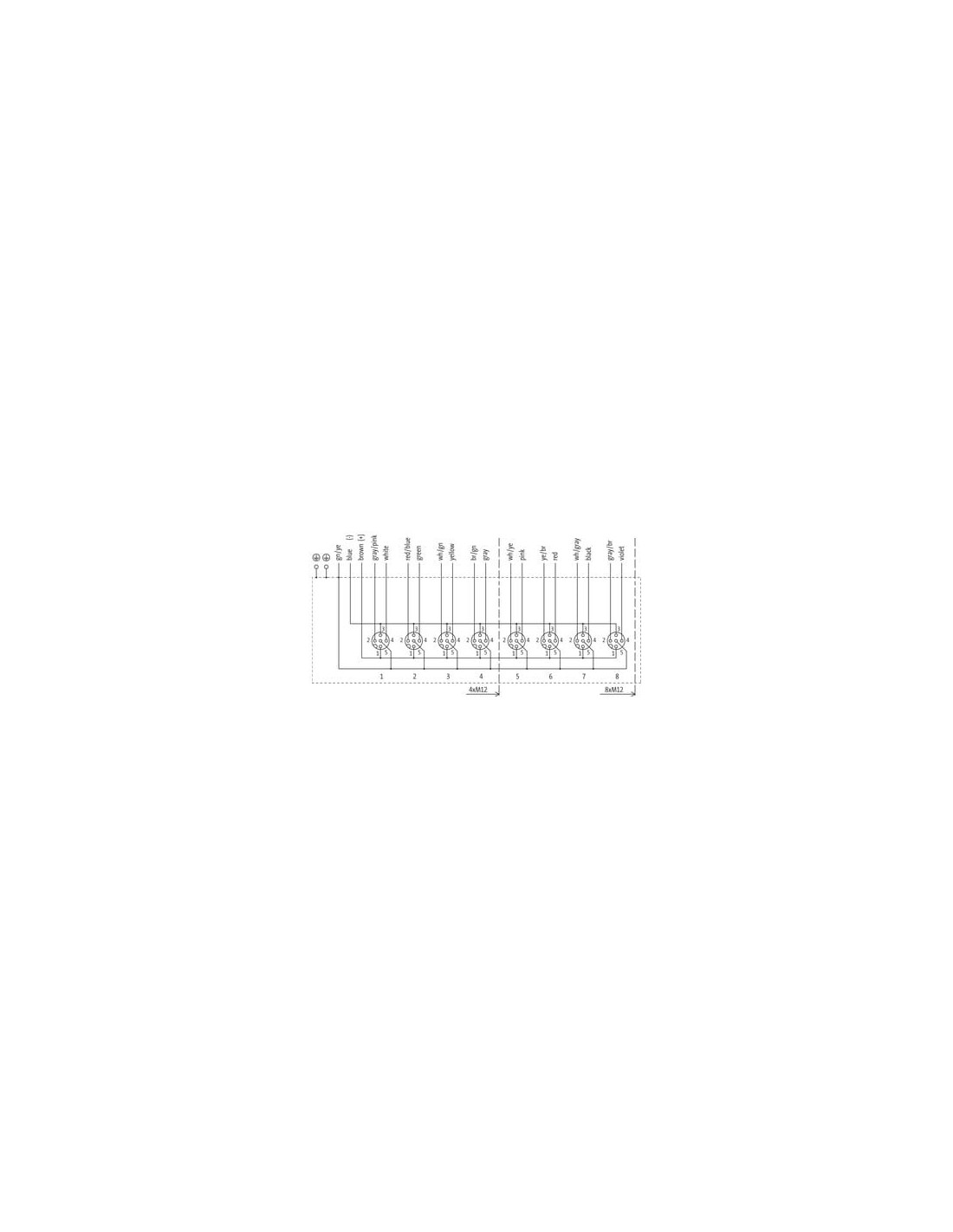

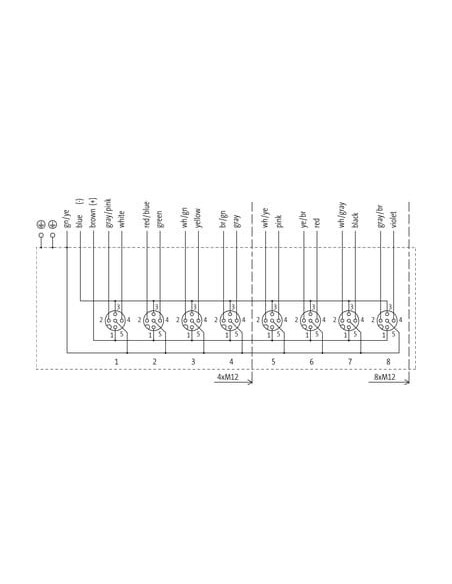

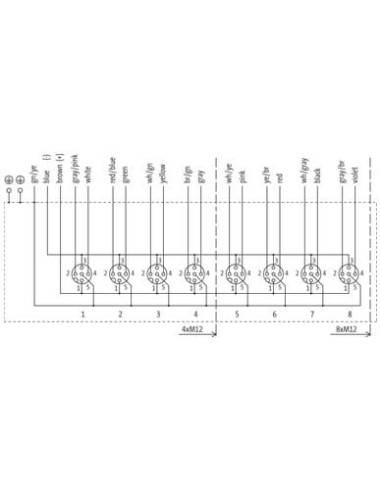

| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
Mechanical data | Cable
| Cable weigth | 231 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 11,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 16 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

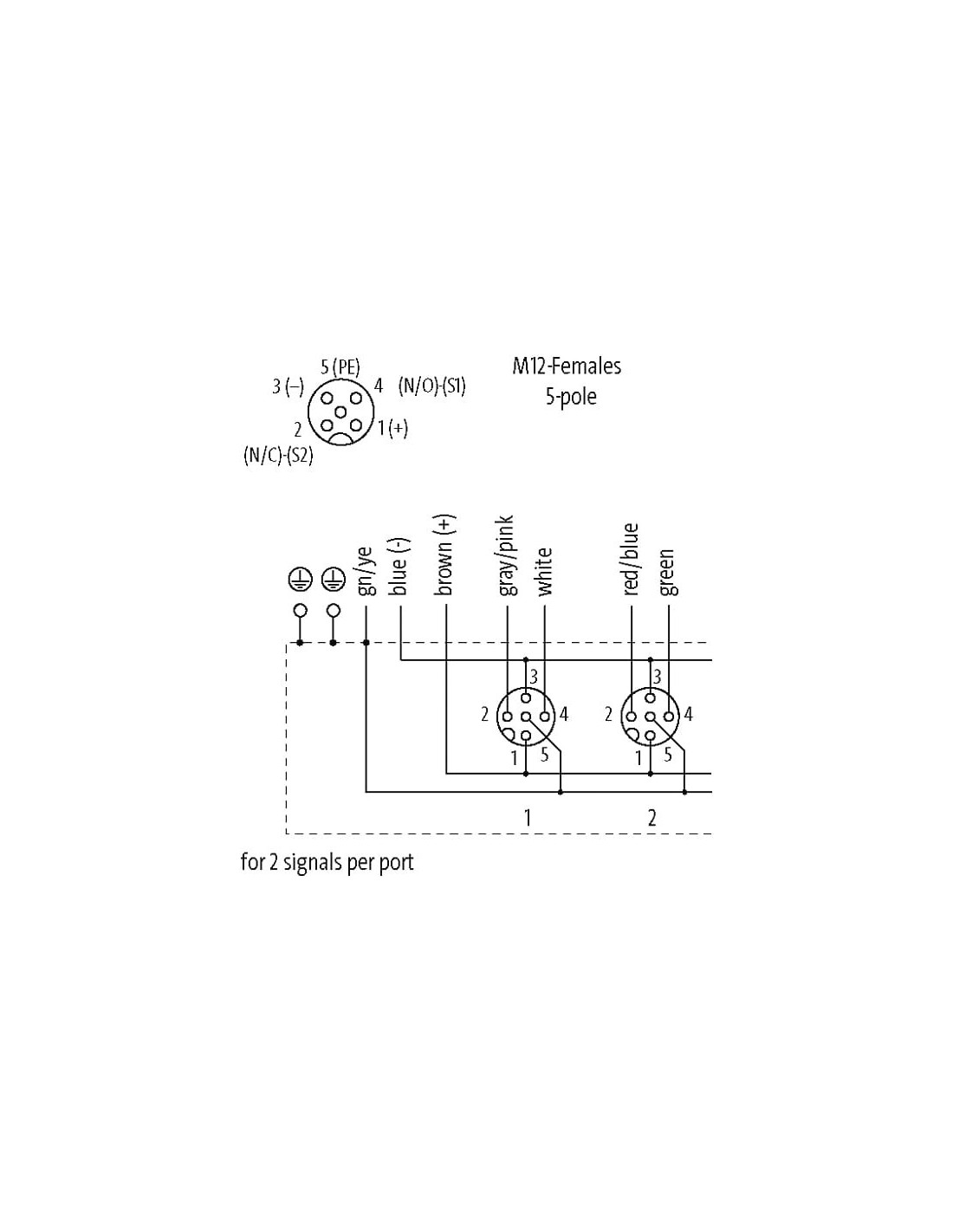

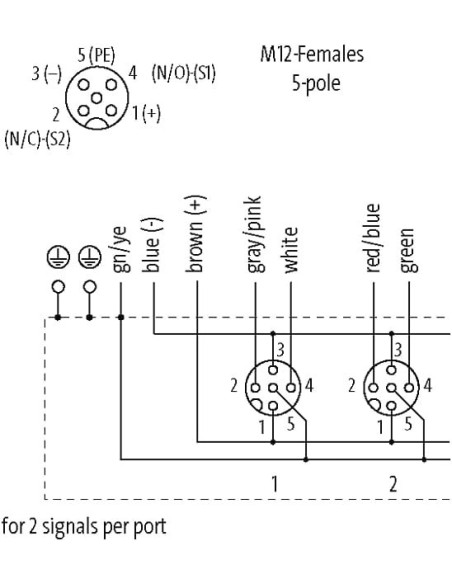

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

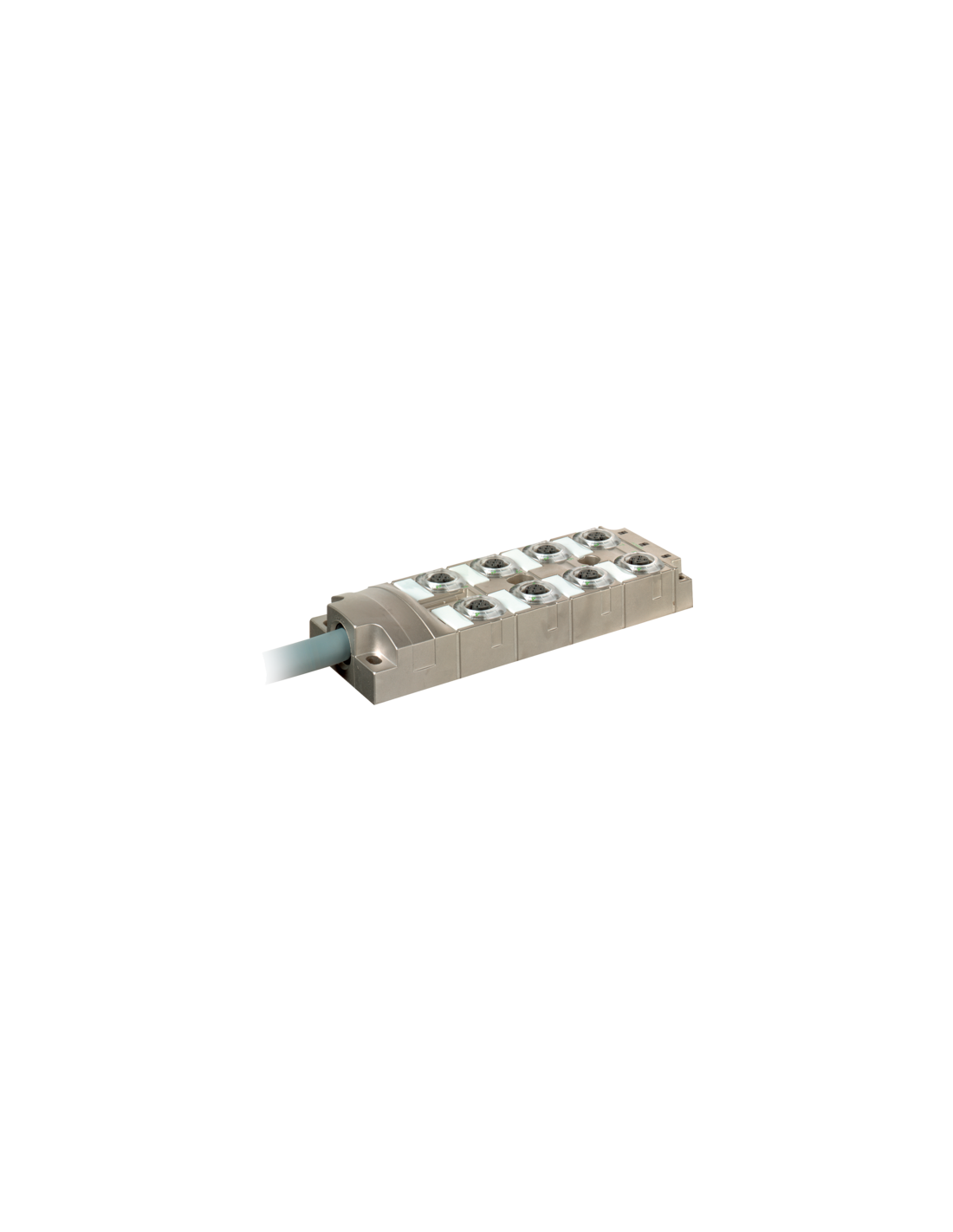

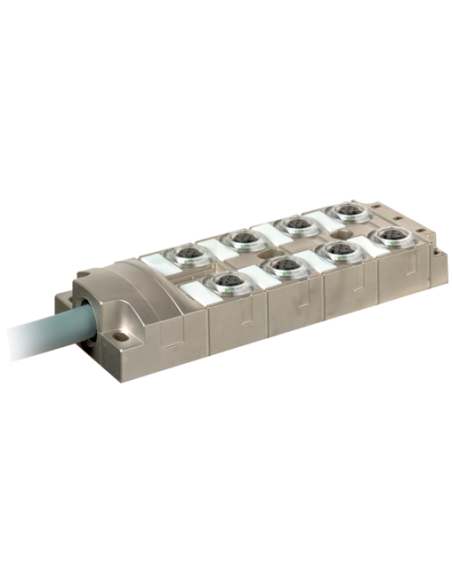

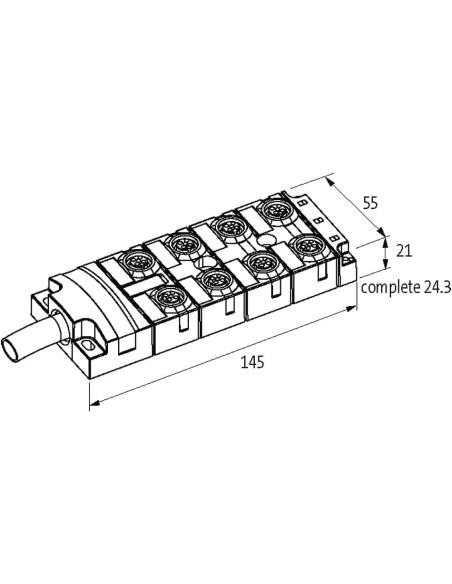

Złącze rozdzielające MVP-Metal 8xM12, 5-biegunowe z kablem 15 m – profesjonalne rozwiązanie do automatyki
MVP-Metal 8xM12, 5-biegunowy z wstępnie okablowanym kablem o długości 15 m (kod produktu: 8000-58512-4521500) to wysokiej jakości rozdzielacz do zastosowań przemysłowych. Produkt umożliwia podłączenie do ośmiu urządzeń za pomocą standardowych złączy M12, co znacząco upraszcza i przyspiesza montaż instalacji automatyki przemysłowej.
Zalety złącza rozdzielającego MVP-Metal – wytrzymała konstrukcja i długa eksploatacja
- Wysoka odporność mechaniczna – obudowa wykonana z cynkowego odlewu ciśnieniowego z powłoką niklowaną zapewnia trwałość i odporność na uszkodzenia mechaniczne, nawet w wymagających środowiskach przemysłowych.
- Podwyższony stopień ochrony – szczelność potwierdzona normami IP65, IP67 i IP68 gwarantuje niezawodność w warunkach zapylenia oraz pracy w obecności wody czy wilgoci.
- Szeroki zakres temperatury pracy – urządzenie sprawdza się w temperaturach od -25°C do 90°C, co umożliwia stosowanie go zarówno w standardowych, jak i trudniejszych aplikacjach.
- Łatwość instalacji – złącza M12 w układzie 8-portowym oraz gwint montażowy M12x1 pozwalają na szybkie i wygodne podłączanie czujników, siłowników oraz innych komponentów automatyki.
- Brak diod LED – zapewnia kompatybilność z sygnałami analogowymi do 48 V AC/DC, co pozwala na szerokie zastosowanie w instalacjach z różnym rodzajem sygnałów.
- Długi, wytrzymały kabel – fabrycznie wykonane okablowanie o długości 15 m z powłoką PUR, odporną na ścieranie, oleje i działanie wielu chemikaliów.
Typowe zastosowania rozdzielacza MVP-Metal 8xM12, 5-biegunowego
Rozdzielacze M12 tego typu doskonale sprawdzają się w:
- Instalacjach automatyki przemysłowej – do podłączania czujników, siłowników, paneli operatorskich
- Systemach transportowych i produkcyjnych – do szybkiego łączenia elementów toru
- Maszynach i liniach produkcyjnych – do uporządkowania i centralizacji połączeń elektrycznych
- Środowiskach wymagających podwyższonej wytrzymałości na wodę, pył i środki chemiczne
Cechy techniczne MVP-Metal 8xM12 z kablem – niezawodność i bezpieczeństwo
Rozdzielacz MVP-Metal 8xM12 wyposażono w 5-biegunowe zaciski na każdym gnieździe, umożliwiając przesyłanie sygnału, napięcia oraz połączenie PE. Innowacyjny system skręcania przewodów, wysoka elastyczność i odporność na liczne cykle gięcia sprawiają, że produkt jest przystosowany do dynamicznych aplikacji ruchomych. Dodatkowo produkt spełnia wymagania norm dotyczących niskiej emisji szkodliwych związków – kabel jest bezołowiowy, bezhalogenowy oraz wolny od silikonu i kadmu.
Korzyści wyboru rozdzielaczy MVP-Metal z gotowym okablowaniem
Produkty tego typu znacząco skracają czas instalacji, minimalizując liczbę operacji montażowych oraz zmniejszając ryzyko błędnych połączeń. Solidność wykonania i elastyczność konfiguracji umożliwiają zastosowanie zarówno w nowych, jak i modernizowanych systemach automatyki. Dodatkowo możliwość zamówienia innych długości kabli pozwala na pełne dopasowanie do potrzeb konkretnej aplikacji.
Rozdzielacz MVP-Metal 8xM12 jest rekomendowany wszędzie tam, gdzie liczy się niezawodność, trwałość i szybkość wdrożenia w środowiskach przemysłowych oraz automatyce maszynowej.

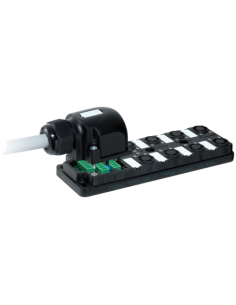

Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M12 »
