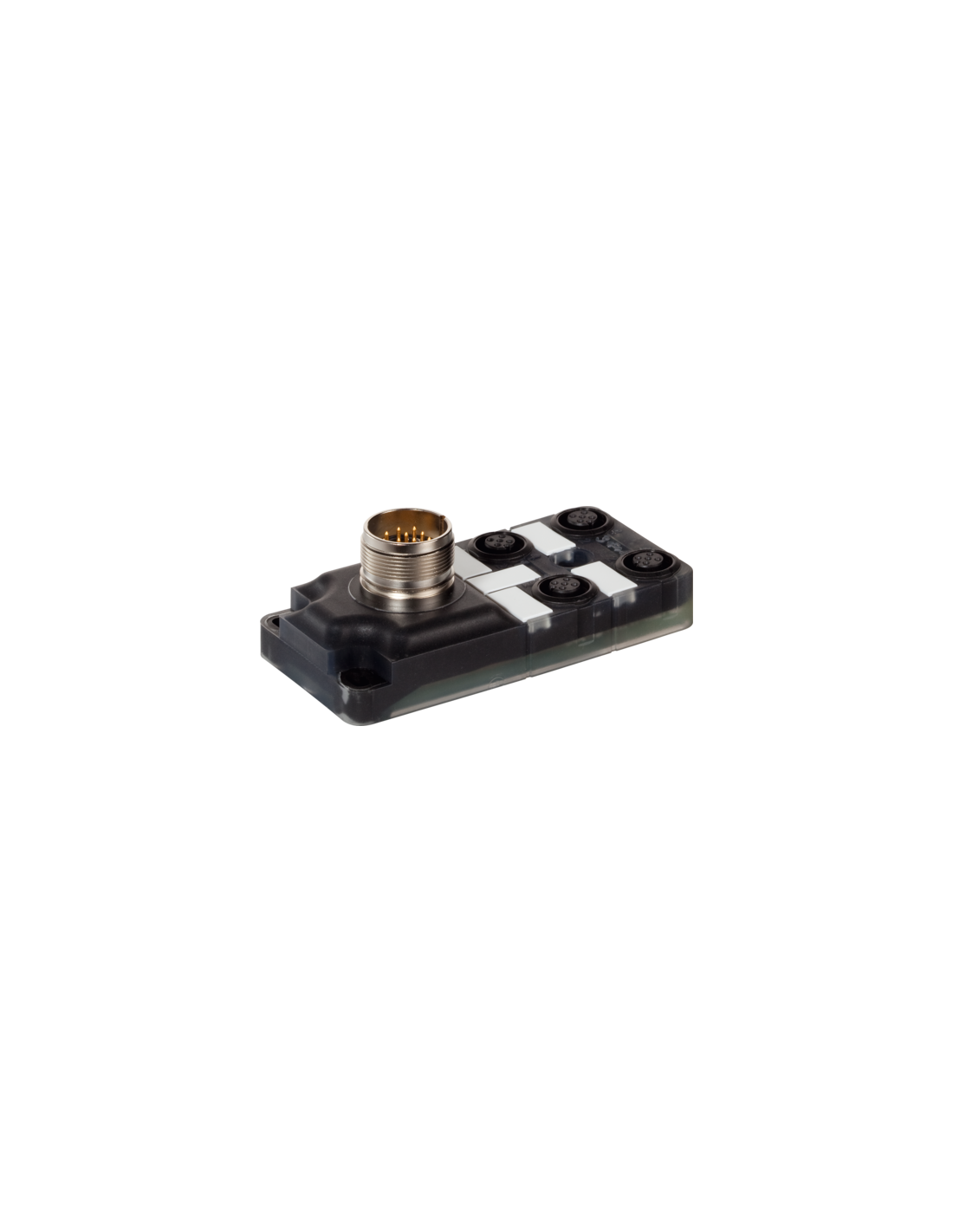

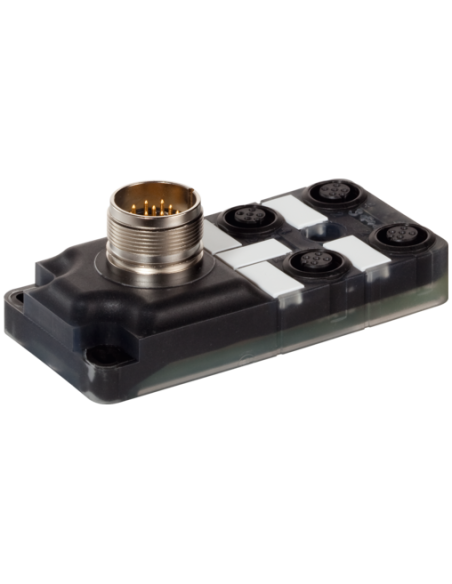

Moduł pasywny Exact12, 4xM12, 5-polowy, wyjście M23 19-polowe 8000-84520-0000000

4-portowy, 5-piny
Port M23
19 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Dane elektryczne | Zasilanie

Ochrona urządzenia | Elektryczna

Ochrona urządzenia | Media

Dane mechaniczne | Dane materiałowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Typ przyłącza 1

Typ przyłącza 2

Moduł pasywny Exact12 4xM12 5-polowy, wyjście M23 19-polowe – Rozwiązanie dla rozproszonych układów automatyki

Moduł pasywny Exact12 o kodzie 8000-84520-0000000 to kompaktowy rozdzielacz sygnałów, przeznaczony do integracji w nowoczesnych systemach automatyki przemysłowej. Wyposażony w cztery 5-pinowe porty M12 oraz wyjście M23 19-polowe, umożliwia wygodne podłączenie wielu czujników oraz elementów wykonawczych, przy zachowaniu wysokiego stopnia ochrony środowiskowej.

Zastosowanie modułu pasywnego M12-M23 Exact12 w automatyce przemysłowej

Moduły pasywne M12–M23 są szczególnie polecane do aplikacji wymagających szybkiego łączenia czujników i siłowników z rozdzielnią lub sterownikiem PLC za pomocą złączy wielopinowych. Dzięki kompaktowej konstrukcji i wysokiemu stopniowi ochrony IP65/IP67, urządzenie sprawdzi się zarówno w warunkach przemysłowych, jak i w automatyce maszyn, przemyśle spożywczym oraz opakowaniowym.

• Integracja systemów rozproszonych
• Szybkie łączenie wielu sygnałów w jednym punkcie
• Redukcja zbędnego okablowania
• Łatwość serwisowania i wymiany komponentów

Zalety modułu 4xM12 Exact12 z wyjściem M23 19-polowym

Urządzenie wyróżnia się odpornością chemiczną oraz na oleje, dzięki czemu znajduje zastosowanie w środowiskach agresywnych, takich jak hale produkcyjne i zakłady przetwórstwa spożywczego. Obudowa z wytrzymałego tworzywa sztucznego gwarantuje nie tylko trwałość, ale i bezpieczeństwo pracy. Sygnalizacja pracy diodami LED dla sygnałów cyfrowych PNP 24 V DC pozwala na bieżąco kontrolować stan portów.

• Trudnopalność materiałów
• Łatwe podłączenie czujników przez standard M12
• Wyjście zbiorcze M23 umożliwiające podłączenie do paneli sterujących
• Możliwość stosowania w temperaturach od -20°C do +80°C
• Wysoka niezawodność sygnalizacji za pomocą diod LED

Typowe aplikacje i możliwości wykorzystania modułu pasywnego M12-M23

Moduł pasywny 4xM12 Exact12 sprawdza się w precyzyjnych liniach montażowych, maszynach pakujących, układach transportowych oraz we wszystkich aplikacjach wymagających koncentracji sygnałów w jednym miejscu. Ułatwia rozbudowę instalacji, konserwację i minimalizuje ryzyko błędnej konfiguracji okablowania.

Dokumentacja techniczna i budowa modułu pasywnego Exact12

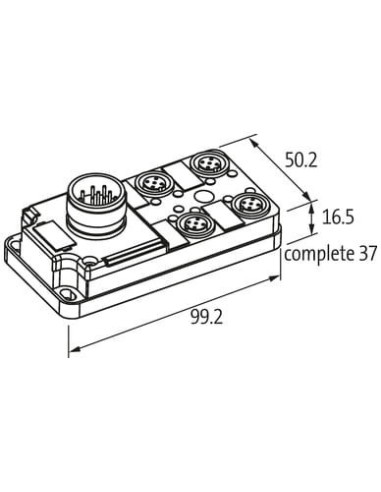

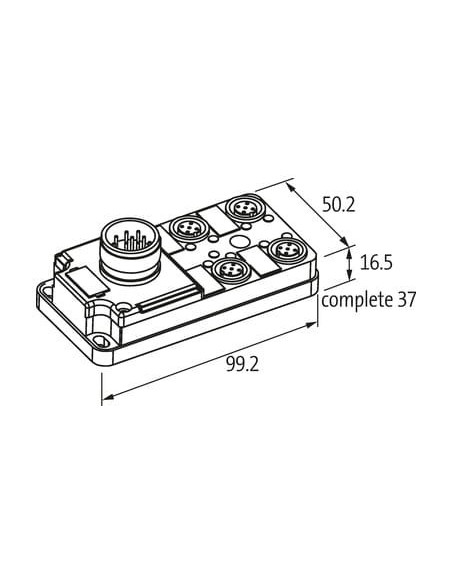

Moduł posiada główny port M23 19-polowy oraz cztery porty M12 5-pinowe, zapewniając uniwersalność połączeń w różnorodnych instalacjach. Kompaktowe wymiary (99,2 x 50,2 x 37 mm) pozwalają na montaż nawet w ograniczonej przestrzeni szafy sterującej lub konstrukcji maszyny. Całość spełnia wysokie wymagania zgodności z normami branżowymi.

• Przejrzyste oznaczenia pinów

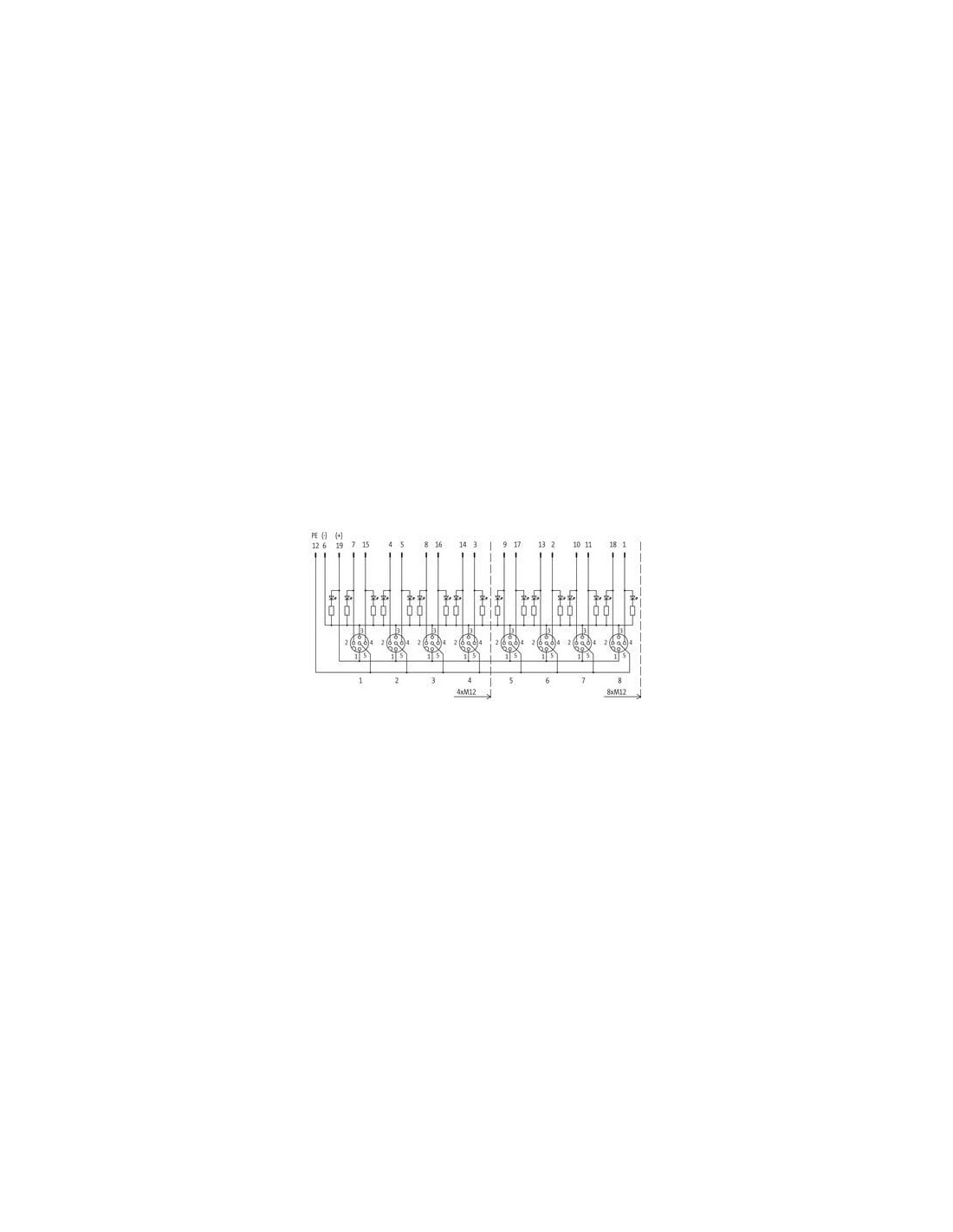

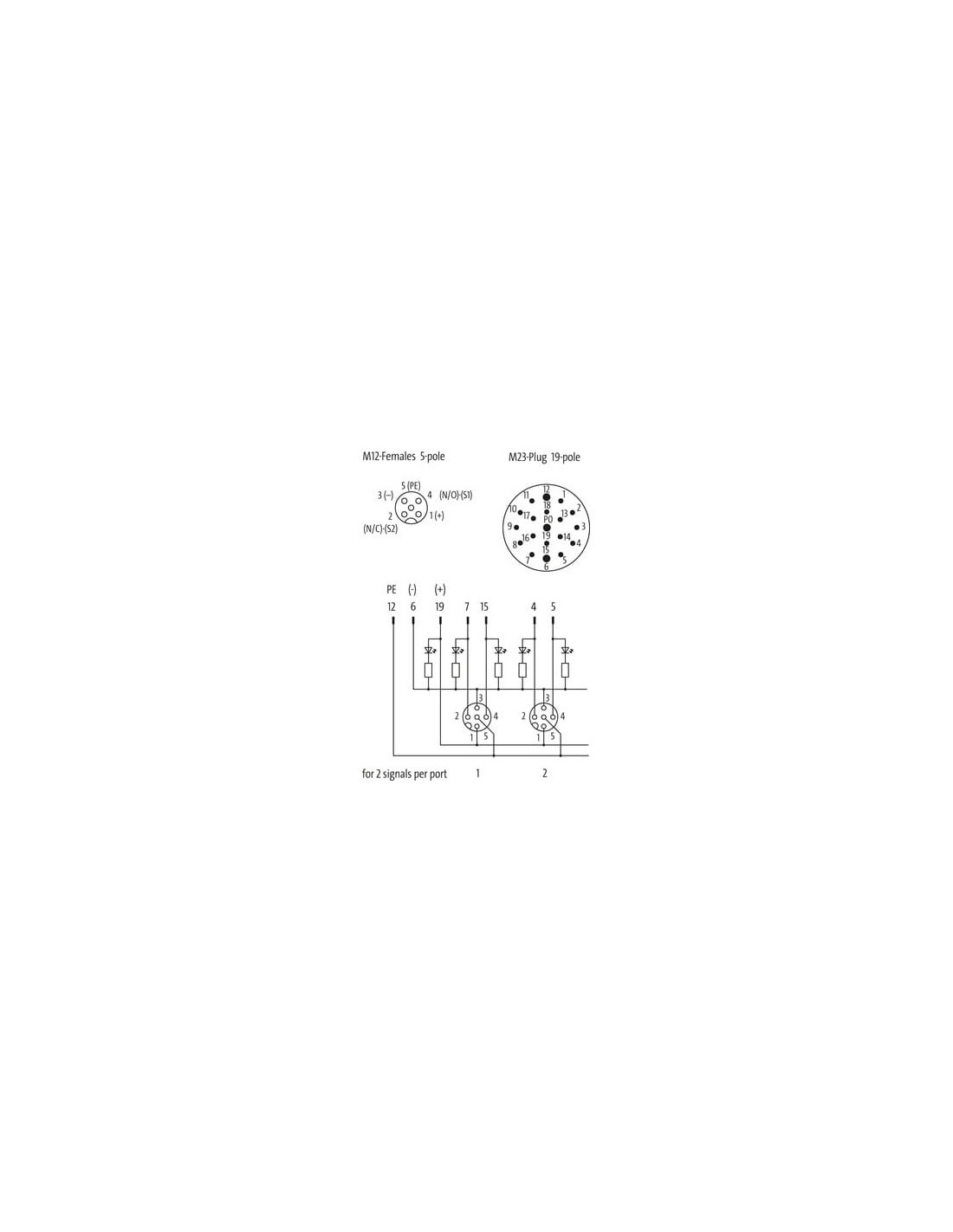

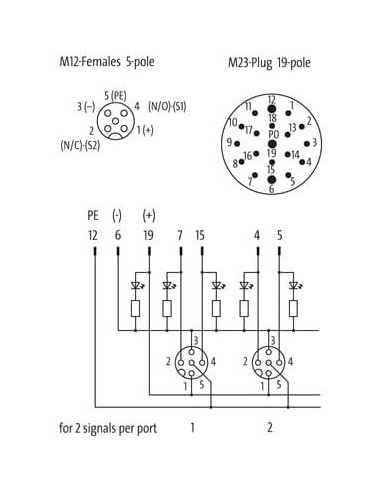

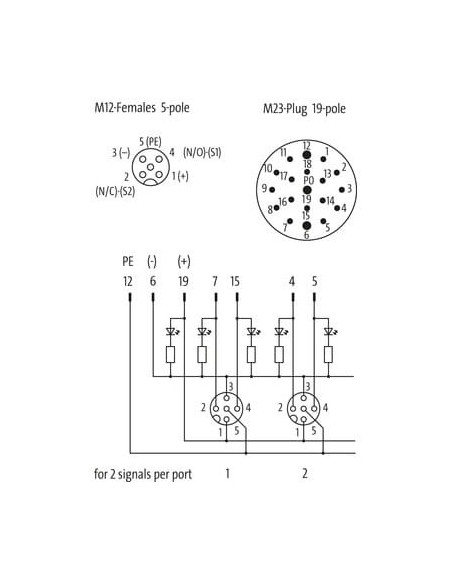

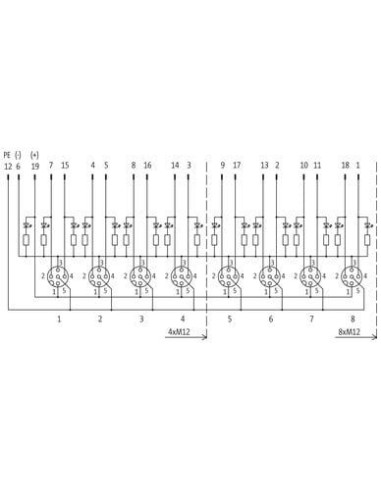

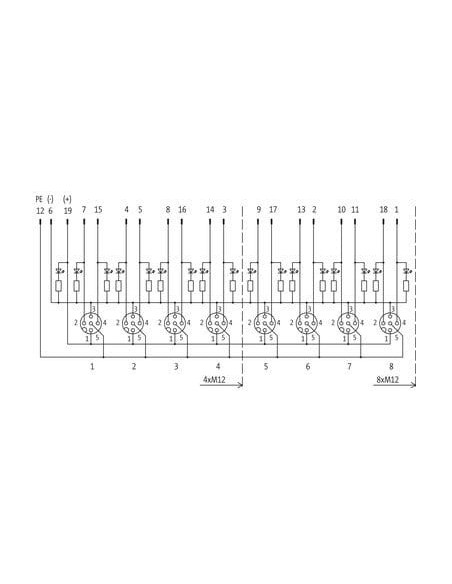

• Łatwy schemat połączeń, dokumentacja w postaci rysunków technicznych
• Bezpośrednie zastosowanie w warunkach przemysłowych

Moduł pasywny Exact12 zapewnia niezawodność oraz elastyczność w projektowaniu nowoczesnych systemów przemysłowych i automatyki i stanowi doskonały wybór dla rozwiązań wymagających szybkiego łączenia wielu sygnałów w trudnych warunkach przemysłowych.
