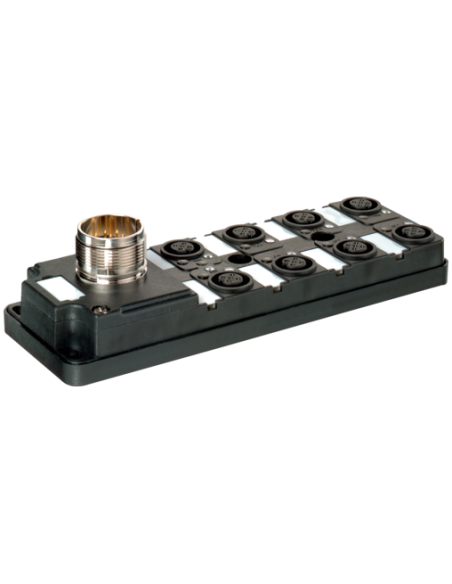

8-portowy, 5-piny
Port M23
19 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 149,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

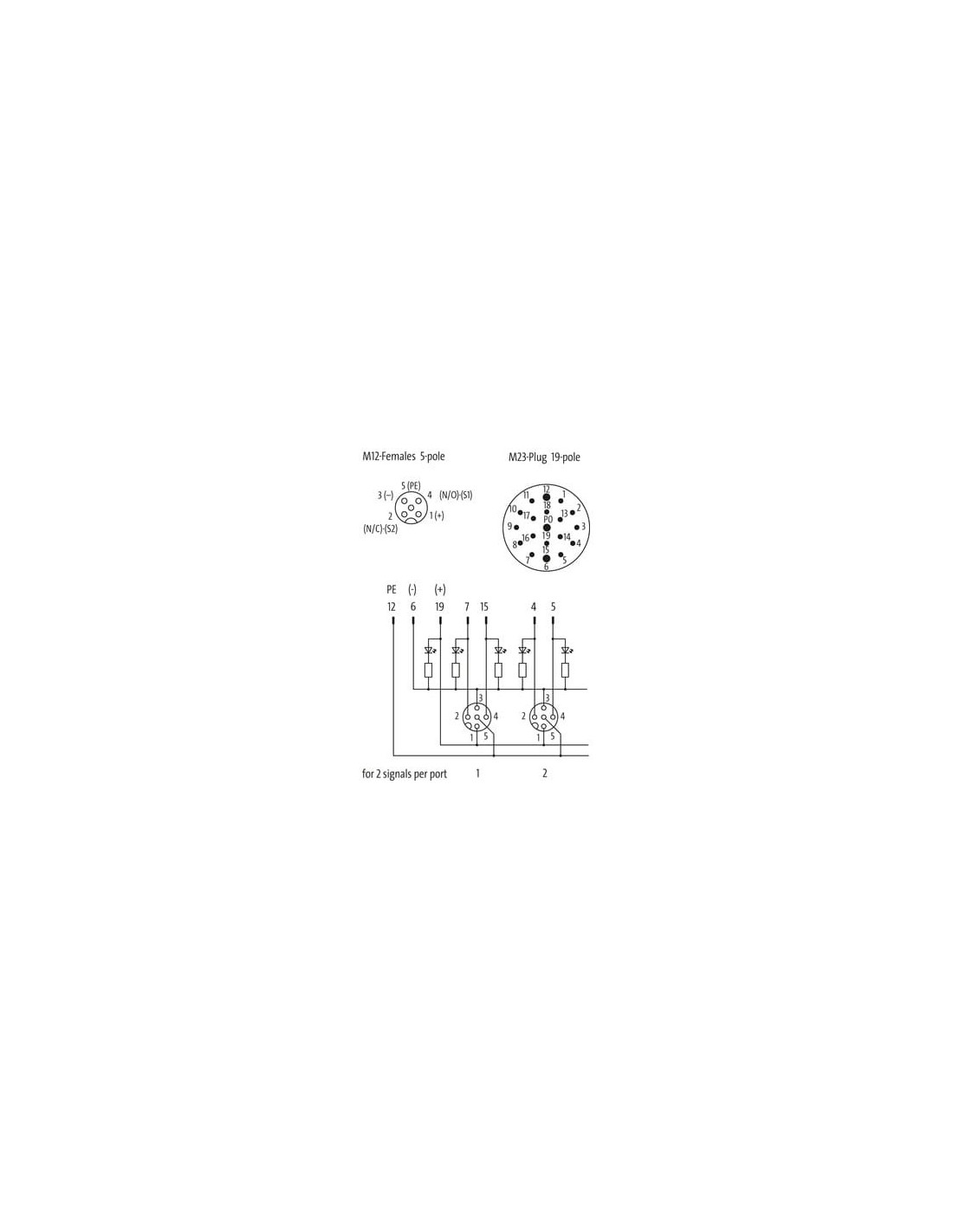

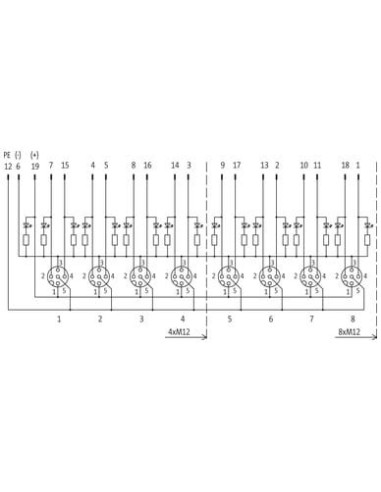

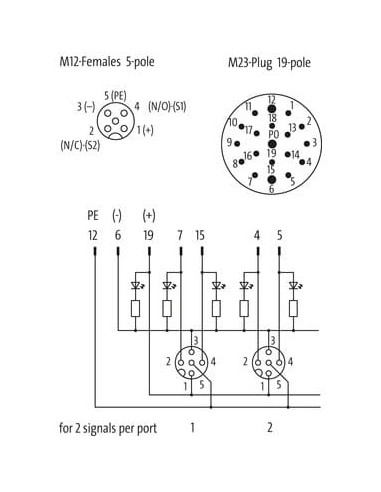

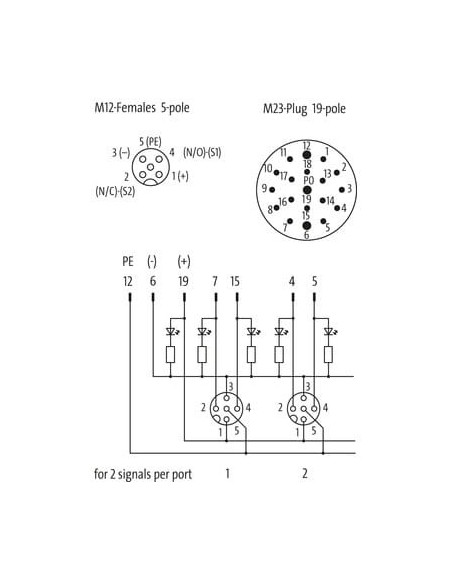

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 1 | VT |
| PIN 2 | RD |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 9 | WH / YE |
| PIN 10 | WH / GY |
| PIN 11 | BK |
| PIN 12 | YE / GN |
| PIN 13 | YE / BN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 17 | PK |
| PIN 18 | GY / BN |
| PIN 19 | BN |

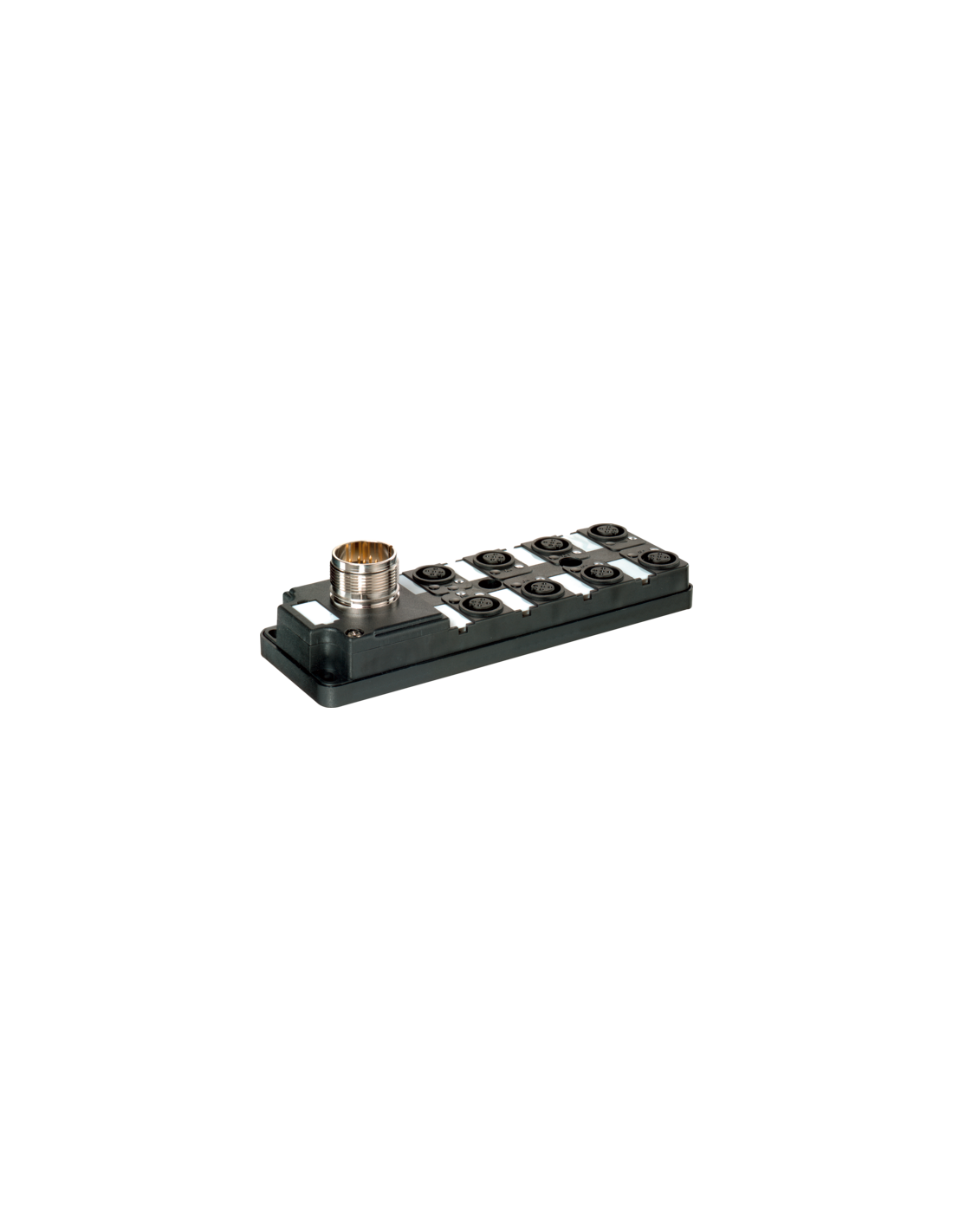

Moduł pasywny 8xM12, 5-polowy z wyjściem M23 – wysokiej klasy rozdzielacz sygnałów
Moduł pasywny 8xM12, 5-polowy o kodzie produktu 27784 to niezawodne rozwiązanie do integracji wielu sygnałów w jednym urządzeniu, dedykowane do przemysłowych systemów automatyki. Model ten został wyposażony w port główny M23, 19-pinowy, zapewniający szybki i stabilny przesył sygnałów nawet w wymagających warunkach fabrycznych.
Zalety pasywnego modułu rozdzielającego M12/M23
- Osiem portów M12 – 5-pinowych – możliwość niezależnego podłączenia maksymalnie ośmiu urządzeń (czujników, elementów wykonawczych).
- Szybka identyfikacja sygnałów – dzięki diodom LED dla sygnałów cyfrowych PNP 24 V DC, co ułatwia diagnostykę i serwisowanie.
- Wytrzymała i odporna obudowa – obudowa wykonana z wysokogatunkowego tworzywa sztucznego, odpornego na działanie chemikaliów i olejów.
- Wysoki stopień ochrony IP67 – gwarantuje odporność urządzenia na kurz i wodę w warunkach przemysłowych oraz bezpieczeństwo użytkowania.

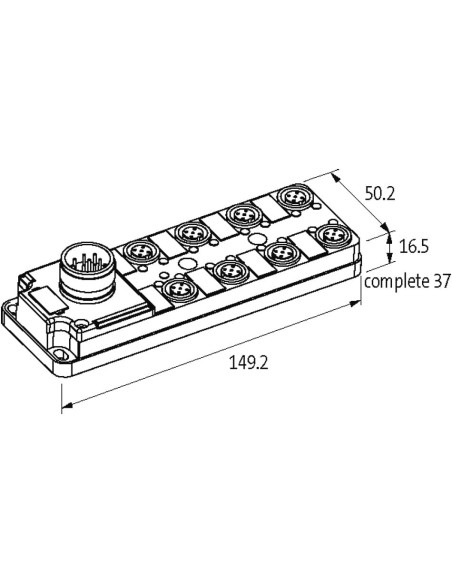

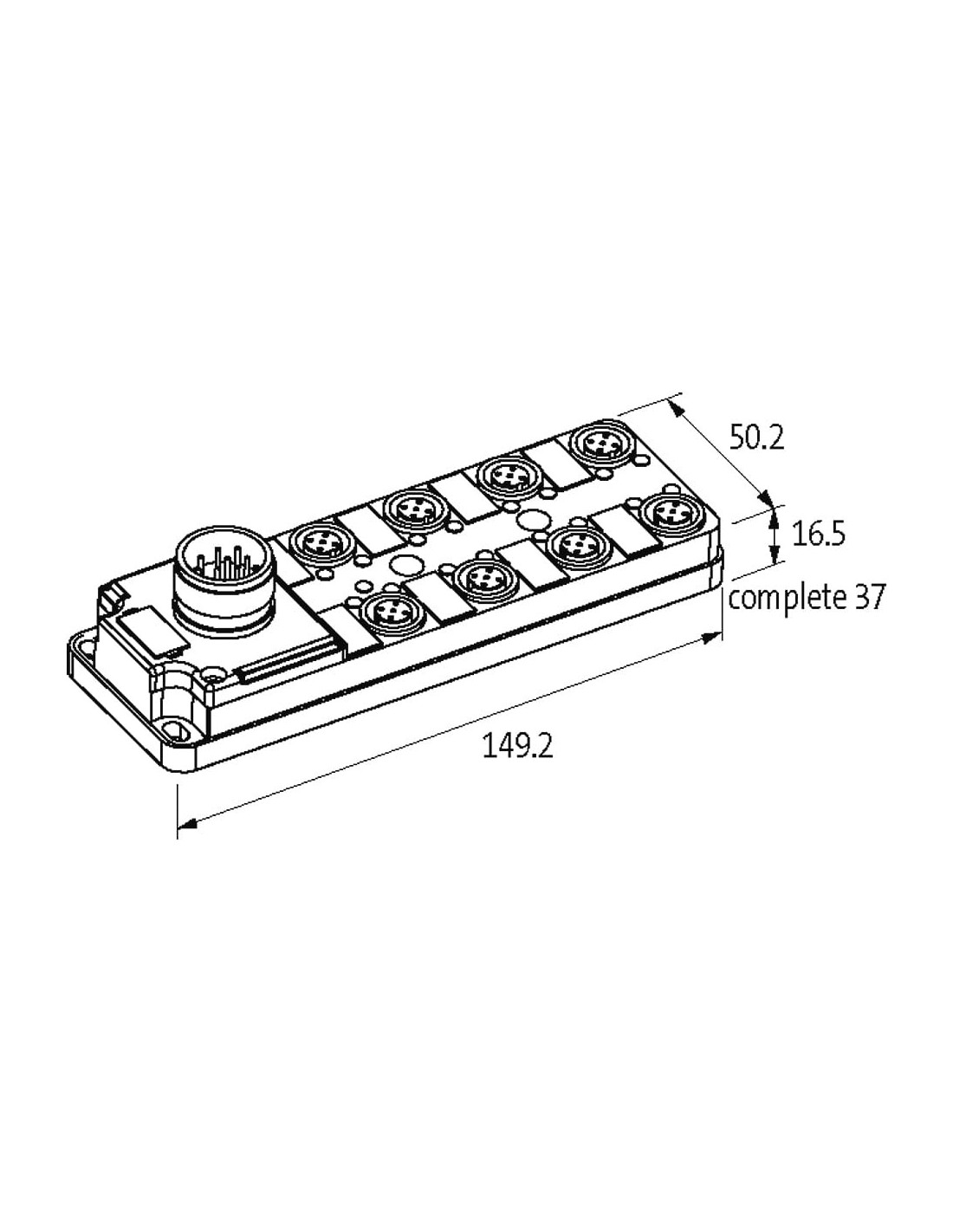

- Kompaktowe wymiary – długość 149,2 mm, szerokość 50,2 mm, wysokość 16,5 mm (całkowita 37 mm) pozwalają na montaż w ograniczonej przestrzeni.
- Zabezpieczenia ogniotrwałe – trudnopalna konstrukcja obudowy zwiększa bezpieczeństwo w instalacjach przemysłowych.
- Praca w szerokim zakresie temperatur – niezawodność w temperaturach od -20°C do +80°C.
Typowe zastosowania i możliwości wykorzystania modułu pasywnego M12/M23
Moduł pasywny 8xM12, 5-polowy przeznaczony jest do zastosowań w automatyce przemysłowej, produkcji maszyn, liniach produkcyjnych oraz rozproszonych systemach I/O. Świetnie sprawdza się w aplikacjach wymagających łączenia dużej liczby sygnałów wejściowych w jednym punkcie z niezawodnym wyprowadzeniem do szafy sterowniczej lub jednostki nadrzędnej za pomocą złącza M23. Moduł ten znajduje zastosowanie m.in. w:
- systemach sterowania maszyn CNC, robotach przemysłowych, liniach montażowych,
- instalacjach transportowych i magazynowych,
- aplikacjach monitoringu i kontroli procesów technologicznych,
- zintegrowanych systemach bezpieczeństwa oraz diagnostyce torów sygnałowych,
- warunkach narażenia na trudne środowisko przemysłowe (pył, wilgoć, media agresywne).
Funkcjonalność i wygoda instalacji
Moduł pasywny wyposażony jest w gwint montażowy M12 x 1 oraz system złącza śrubowego Schraubgewinde, co zapewnia szybki i bezpieczny montaż nawet w ciasnych przestrzeniach. Czytelne oznaczenia pinów i łatwy dostęp do złącz pozwalają na intuicyjne okablowanie i integrację z istniejącymi systemami automatyki.
Produkt spełnia wymagania dotyczące odporności klimatycznej, a jego konstrukcja umożliwia stabilną i bezproblemową eksploatację nawet podczas długotrwałej pracy w warunkach przemysłowych.
Podsumowanie – pasywny rozdzielacz sygnałów M12/M23 do rozbudowy systemów automatyki
Moduł pasywny 8xM12, 5-polowy z portem M23, 19-pinowym to funkcjonalne rozwiązanie umożliwiające efektywne rozdzielanie oraz integrację sygnałów w nowoczesnych instalacjach przemysłowych. Odporny na czynniki zewnętrzne, kompatybilny z szeroką gamą urządzeń automatyki, stanowi niezawodne ogniwo w profesjonalnych systemach sterowania i kontroli maszyn.
