6-portowy, 5-piny
Moduł podstawowy bez diody LED

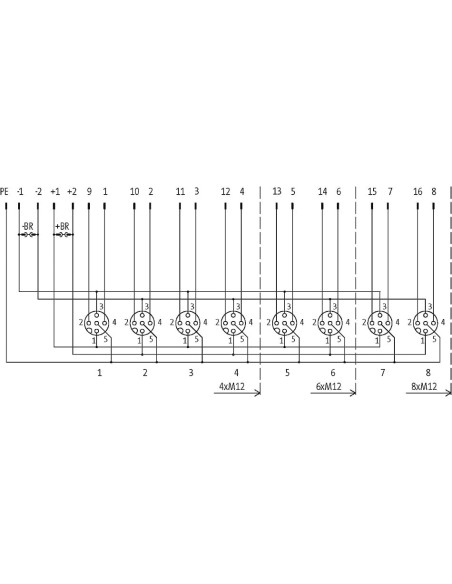

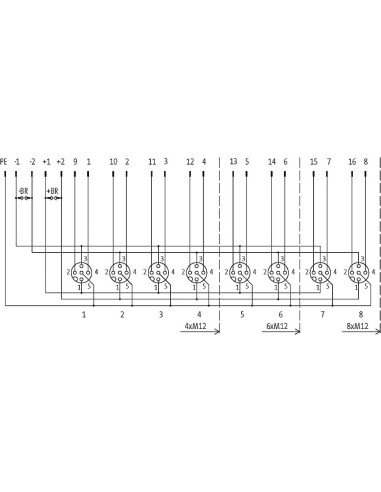

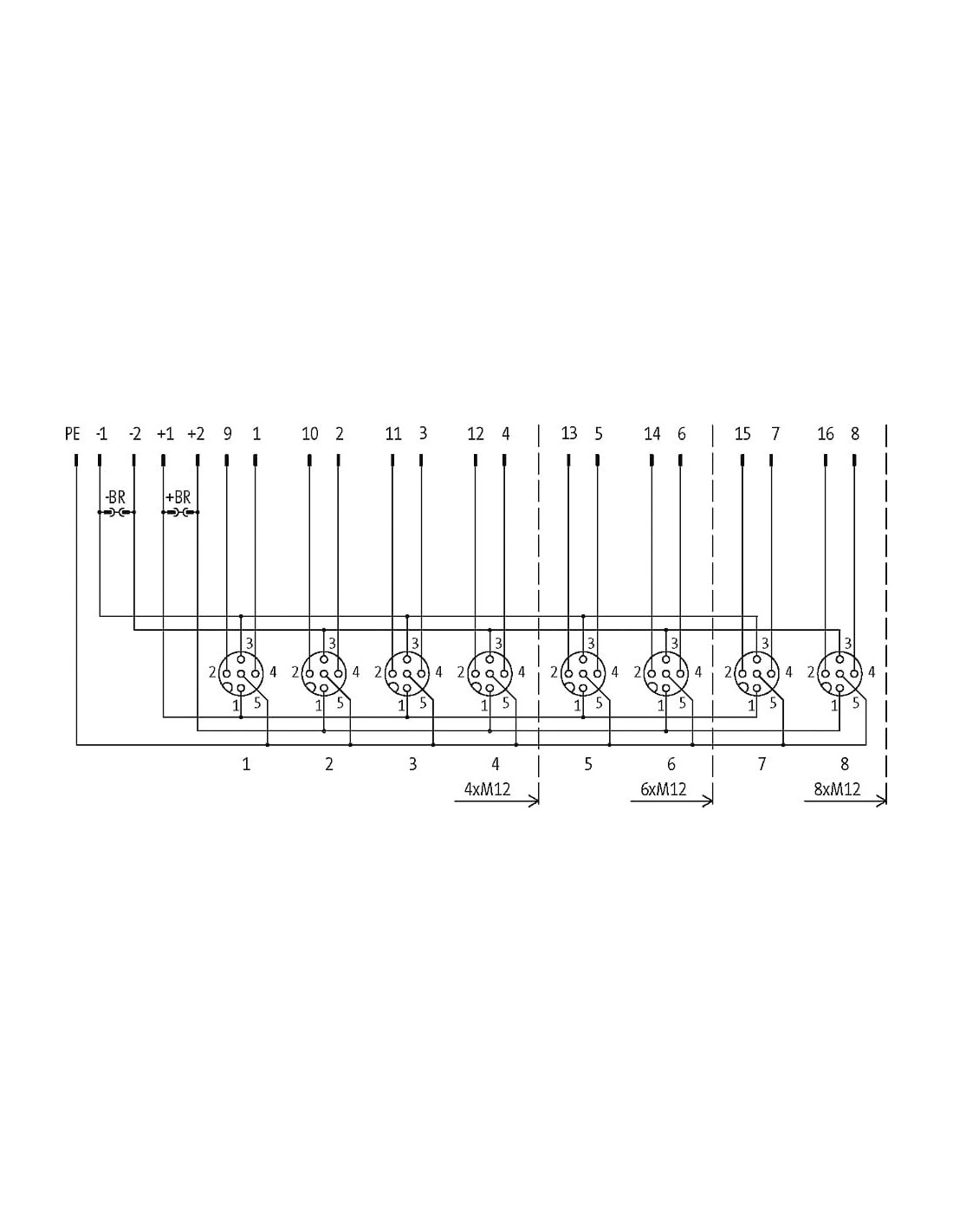

Możliwość rozdzielenia potencjałów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 124,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

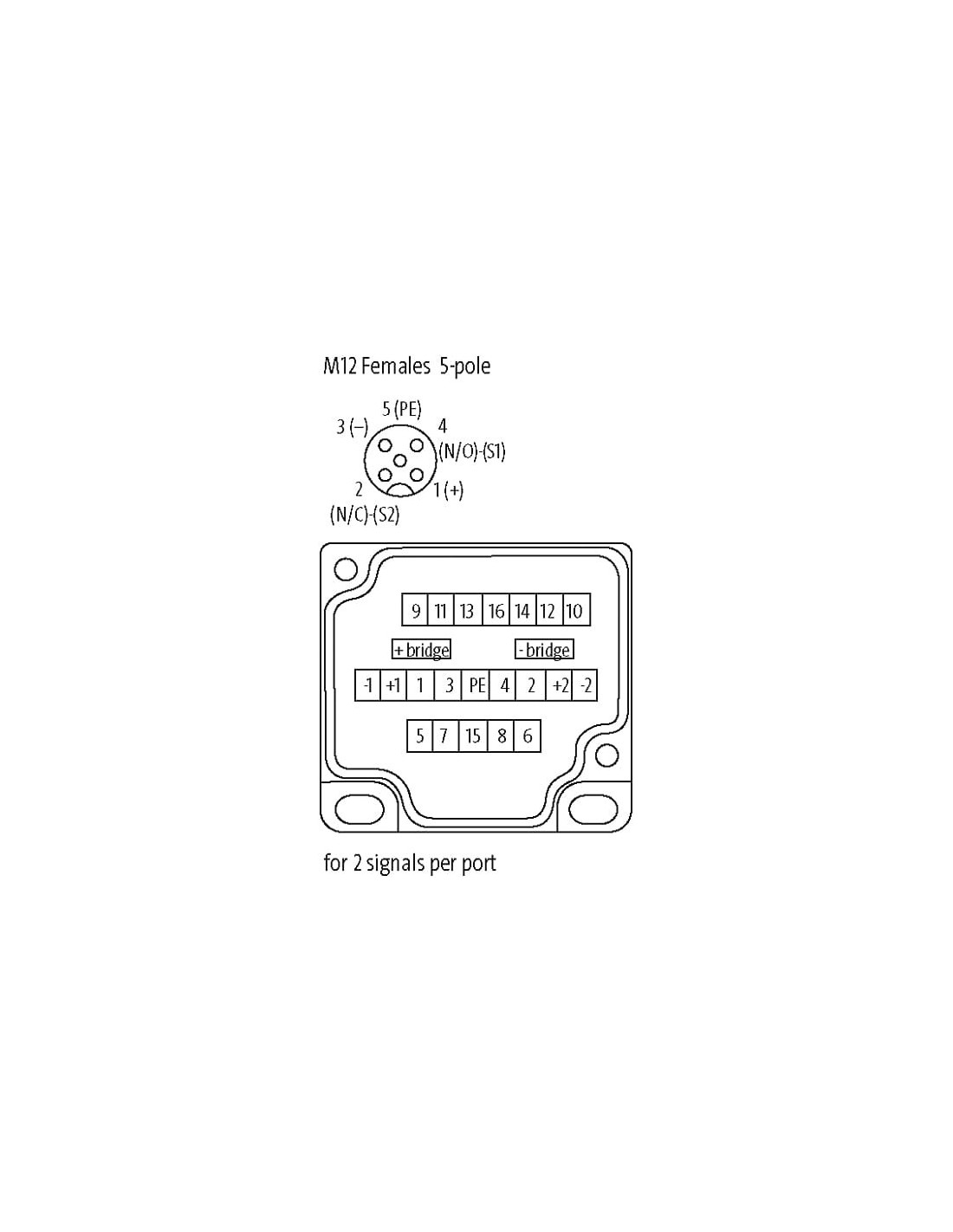

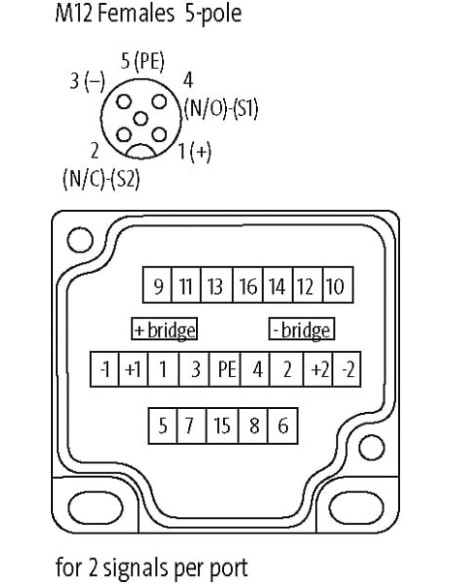

| PIN 1 | + |
| PIN 2 | NC |
| PIN 3 | - |
| PIN 4 | S |
| PIN 5 | PE |

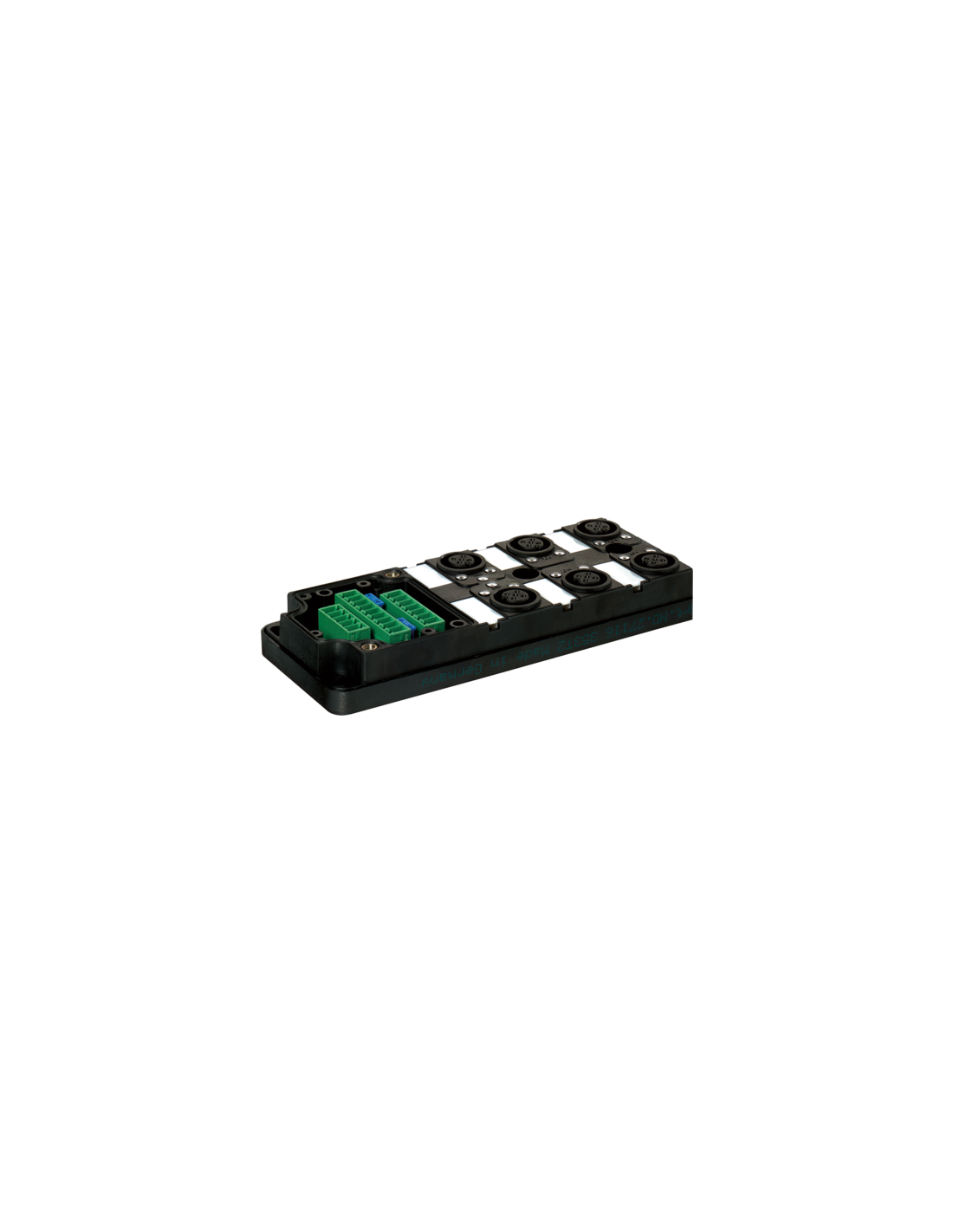

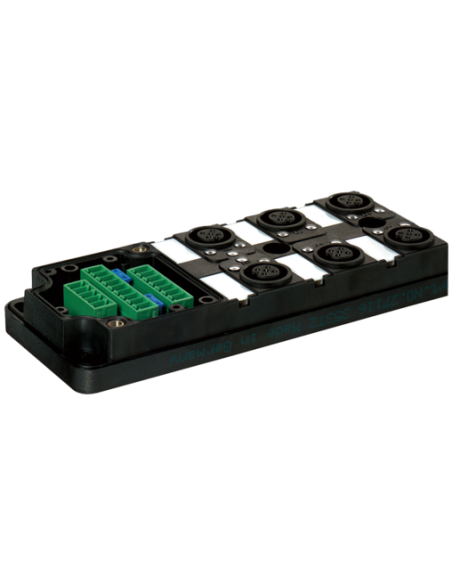

Moduł pasywny MVP 6xM12 276577 – zaawansowany rozdzielacz sygnałów i zasilania
Moduł pasywny MVP 6xM12 276577 to wysokiej jakości rozdzielacz, który umożliwia wydajne łączenie urządzeń automatyki przemysłowej za pomocą standardowych gniazd M12. Przeznaczony do profesjonalnych instalacji przemysłowych, znajduje szerokie zastosowanie w systemach kontroli maszyn, liniach produkcyjnych oraz w aplikacjach przemysłowych wymagających niezawodnej i elastycznej dystrybucji sygnałów oraz zasilania.
Kluczowe cechy i zalety modułu rozdzielczego MVP 6xM12
- 6-portowy moduł M12: każdy port wyposażony w 5-pinowe złącze M12, umożliwiające obsługę dwóch sygnałów na port.
- Brak diod LED: idealne rozwiązanie do aplikacji, w których nie ma potrzeby sygnalizacji optycznej, co ułatwia integrację z istniejącą infrastrukturą.
- Możliwość rozdzielenia potencjałów: elastyczny układ połączeń wewnętrznych umożliwia niezależne prowadzenie różnych potencjałów, co zapewnia większą swobodę podczas projektowania systemów.
- Wysoki stopień ochrony – IP67: gwarantuje odporność na pył oraz czasowe zanurzenie w wodzie, co znacząco podnosi bezpieczeństwo w trudnych warunkach pracy.
- Obudowa z wytrzymałego tworzywa sztucznego: materiał o wysokiej odporności chemicznej oraz na oleje, odporny także na działanie mediów trudnopalnych.
- Kompaktowe rozmiary: idealny do montażu bezpośrednio w maszynach oraz w trudno dostępnych miejscach.
Zastosowania modułu MVP 6xM12 276577 w automatyzacji
Moduł pasywny MVP 6xM12 dedykowany jest do łączenia czujników, elementów wykonawczych i innych urządzeń w rozbudowanych systemach automatyki przemysłowej. Niezawodne połączenia M12 pozwalają na szybkie podłączanie i serwisowanie urządzeń bez konieczności stosowania specjalistycznego okablowania.
Urządzenie szczególnie polecane do:
- systemów transportu i logistyki na liniach produkcyjnych
- automatyki maszynowej i produkcyjnej
- instalacji w przemyśle spożywczym, motoryzacyjnym i opakowaniowym
- modernizacji i rozbudowy istniejących systemów sterowania
Bezpieczeństwo i wytrzymałość w trudnych warunkach przemysłowych
Wysoki stopień ochrony IP67 oraz odporność na niekorzystne czynniki środowiskowe zapewniają niezawodność pracy nawet w trudnych warunkach panujących w halach produkcyjnych, magazynach czy aplikacjach z dużą ilością pyłu i wilgoci. Konstrukcja ogranicza ryzyko przedostawania się zanieczyszczeń, co zapewnia długoterminową żywotność i stabilność działania.
Elastyczne opcje podłączenia i montażu
Gwint montażowy M12 x 1 oraz praktyczne złącza przyłączeniowe umożliwiają łatwą i bezpieczną instalację. Montaż typu Schraubgewinde (na gwint) pozwala na szybkie mocowanie do różnych typów konstrukcji, co przekłada się na uniwersalność oraz oszczędność czasu podczas uruchamiania systemu.
Podsumowanie – pasywny rozdzielacz sygnałów M12 6-portowy
Moduł pasywny MVP 6xM12 276577 stanowi niezawodne, elastyczne rozwiązanie do profesjonalnych zastosowań przemysłowych, umożliwiając wygodne łączenie i rozdzielanie sygnałów oraz zasilania w przesyłach automatyki. Konstruktorska precyzja, odporność na trudne warunki, łatwość montażu i szeroki zakres zastosowań czynią z niego efektywne narzędzie wspierające nowoczesną produkcję i procesy automatyzacji.
