Dostępny
8-portowy, 5-piny
Port M23, 19-piny
Bez LED sygnałów analogowych do 48 V AC/DC
Zastępuje identyczny produkt (nr art. 27536)

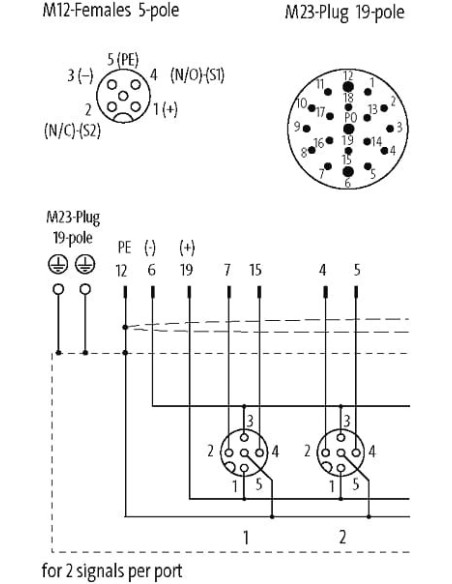

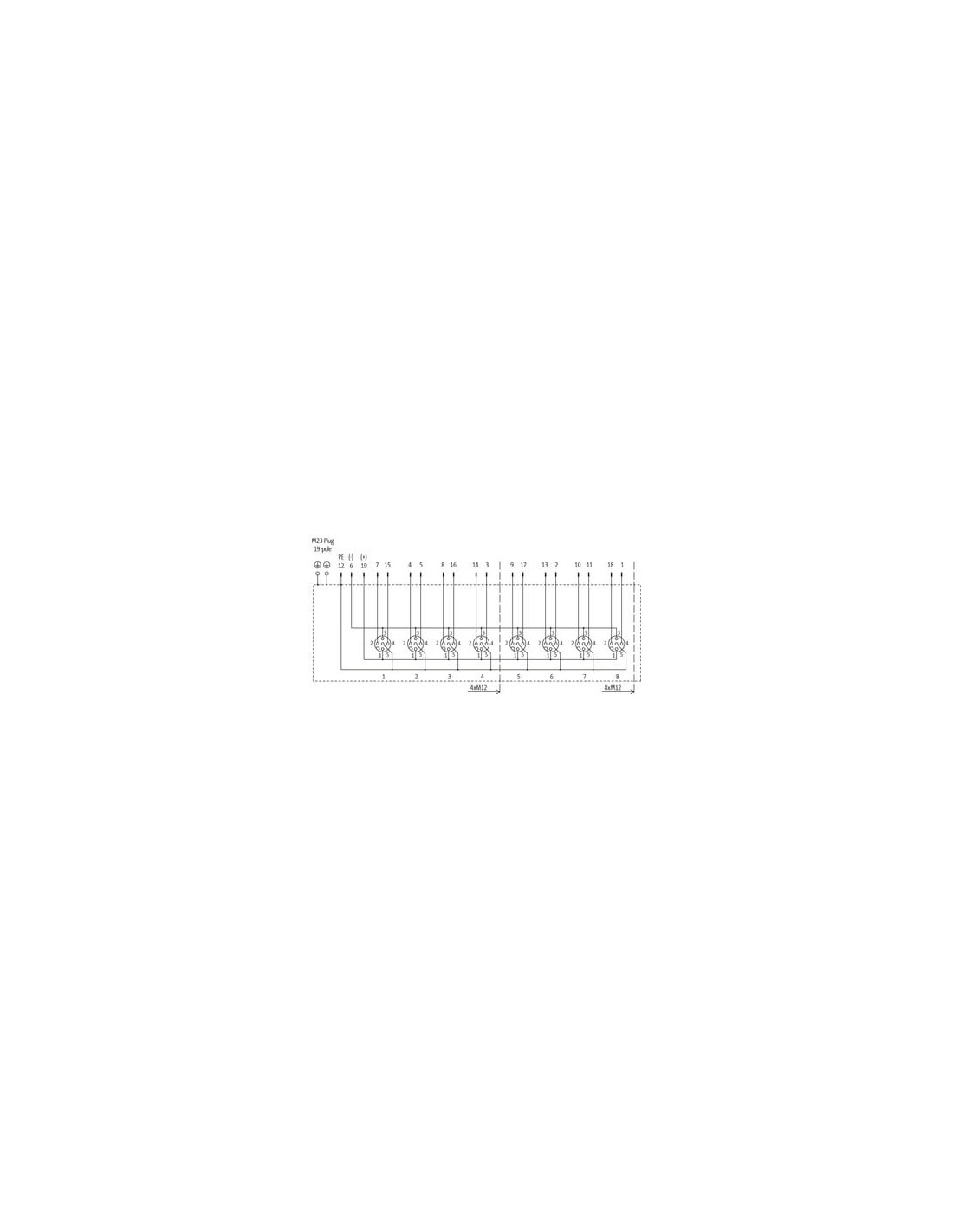

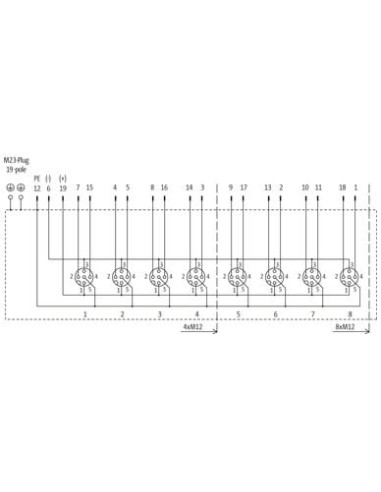

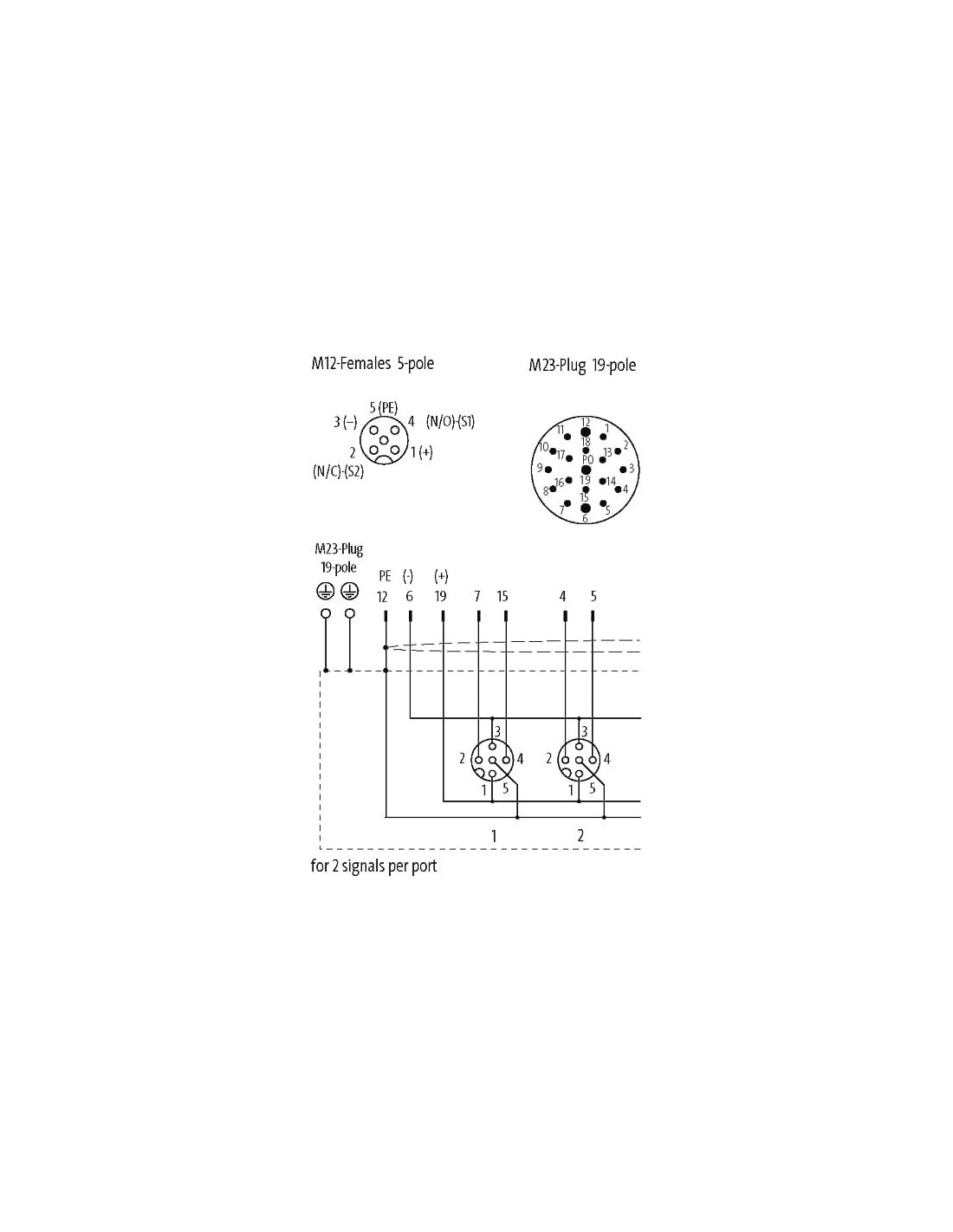

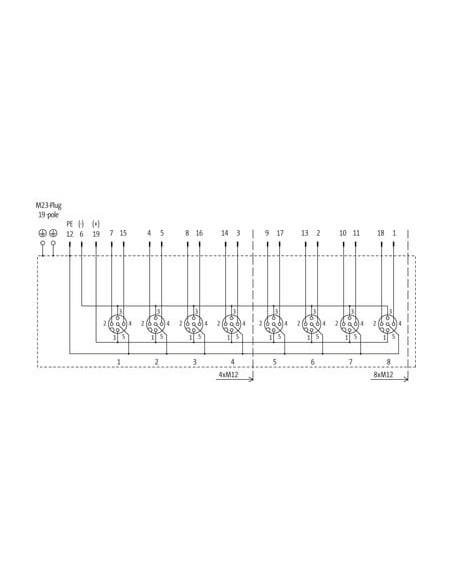

Styki M12 1, 2, 3, 4 oddzielnie wyprowadzone; PE wspólnie
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 7,5 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 1 | VT |
| PIN 2 | RD |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 9 | WH / YE |
| PIN 10 | WH / GY |
| PIN 11 | BK |
| PIN 12 | YE / GN |
| PIN 13 | YE / BN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 17 | PK |
| PIN 18 | GY / BN |
| PIN 19 | BN |

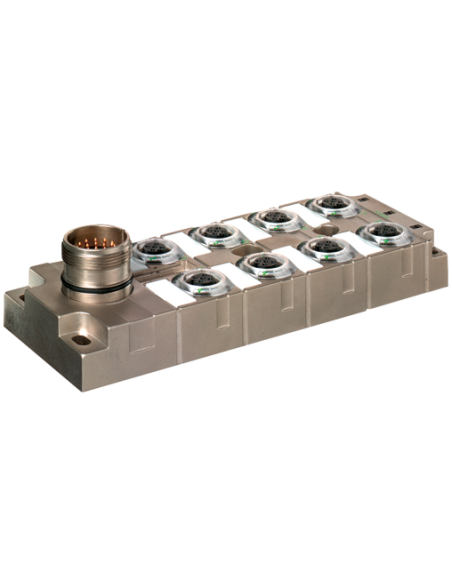

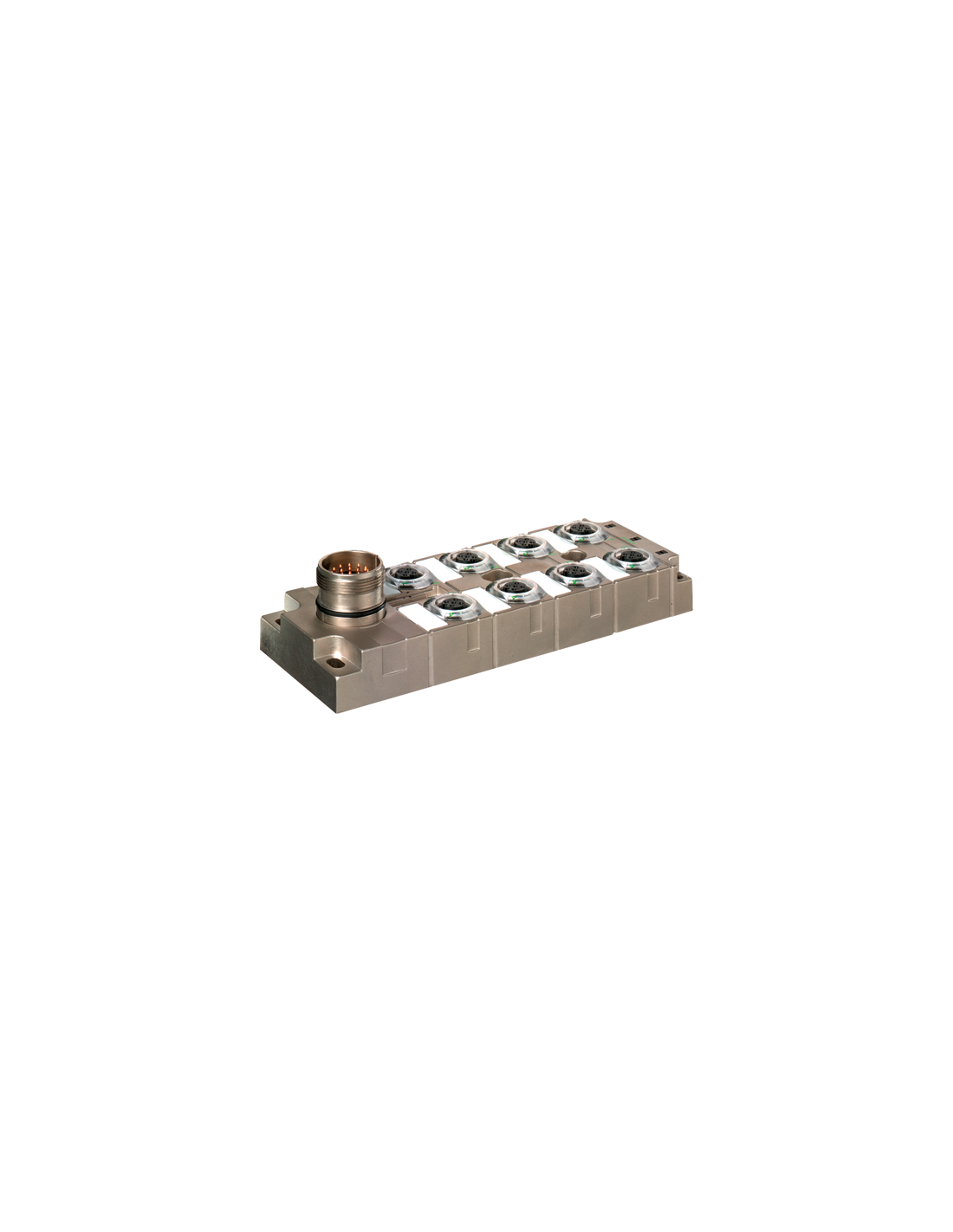

Moduł pasywny metalowy MVP 8xM12 5-polowy – niezawodne połączenia dla automatyki przemysłowej
Moduł pasywny MVP metalowy 8xM12, 5-polowy (kod produktu: 8000-58522-0000000) to wysokiej jakości rozwiązanie do rozbudowy okablowania maszyn, linii produkcyjnych oraz rozdzielnic przemysłowych. Produkt został zaprojektowany z myślą o wymagających warunkach środowiskowych i zapewnia bezpieczną transmisję sygnałów w systemach automatyki przemysłowej.
Zastosowanie i korzyści modułu pasywnego MVP 8xM12
Pasujący do złączy M12 (8 portów, 5 pinów) oraz M23 (19 pinów), moduł umożliwia szybkie i czytelne połączenie czujników, siłowników oraz innych urządzeń automatyki, redukując liczbę przewodów i upraszczając montaż.
- Idealny do środowisk przemysłowych – wysoka odporność na czynniki mechaniczne, wilgoć oraz pyły dzięki stopniom ochrony IP65, IP67 i IP68.
- Szeroki zakres temperatur pracy – możliwość stosowania w środowisku od -25°C do +80°C.
- Bezpieczne wyprowadzenie pinów: styki M12 (1, 2, 3, 4 – oddzielnie, PE – wspólnie), co umożliwia łatwą diagnostykę i konserwację.
- Stabilna transmisja sygnałów cyfrowych i analogowych – gwarancja prawidłowego funkcjonowania urządzeń automatyki.
- Wysoka odporność na korozję dzięki niklowanej obudowie i solidnej konstrukcji z cynkowego odlewu ciśnieniowego.
Typowe zastosowania modułu pasywnego metalowego MVP 8xM12
Moduł dedykowany jest do integracji w systemach automatyki maszyn oraz rozdzielnic, m.in.:
- Linie produkcyjne – łatwe rozgałęzienie sygnałów pomiędzy czujnikami a sterownikami.
- Maszyny przemysłowe – szybkie i trwałe połączenie licznych wejść/wyjść przy zachowaniu porządku w okablowaniu.
- Robotyka – pewne i odporne na warunki zewnętrzne przesyłanie sygnałów.
- Systemy transportu i pakowania – odporność na drgania oraz częste podłączanie i rozłączanie kabli.
Dlaczego warto zastosować metalowy moduł pasywny MVP?
- Trwałość – wykonanie z masywnego, niklowanego stopu gwarantuje długowieczność i odporność na uszkodzenia mechaniczne.
- Łatwość instalacji – moduł znacząco skraca czas podłączania i serwisowania okablowania maszyn.
- Bezpieczeństwo połączeń – odpowiednie oznaczenie pinów, łatwa identyfikacja przewodów.
- Uniwersalność – możliwość współpracy zarówno z sygnałami cyfrowymi, jak i analogowymi (do 48 V AC/DC).

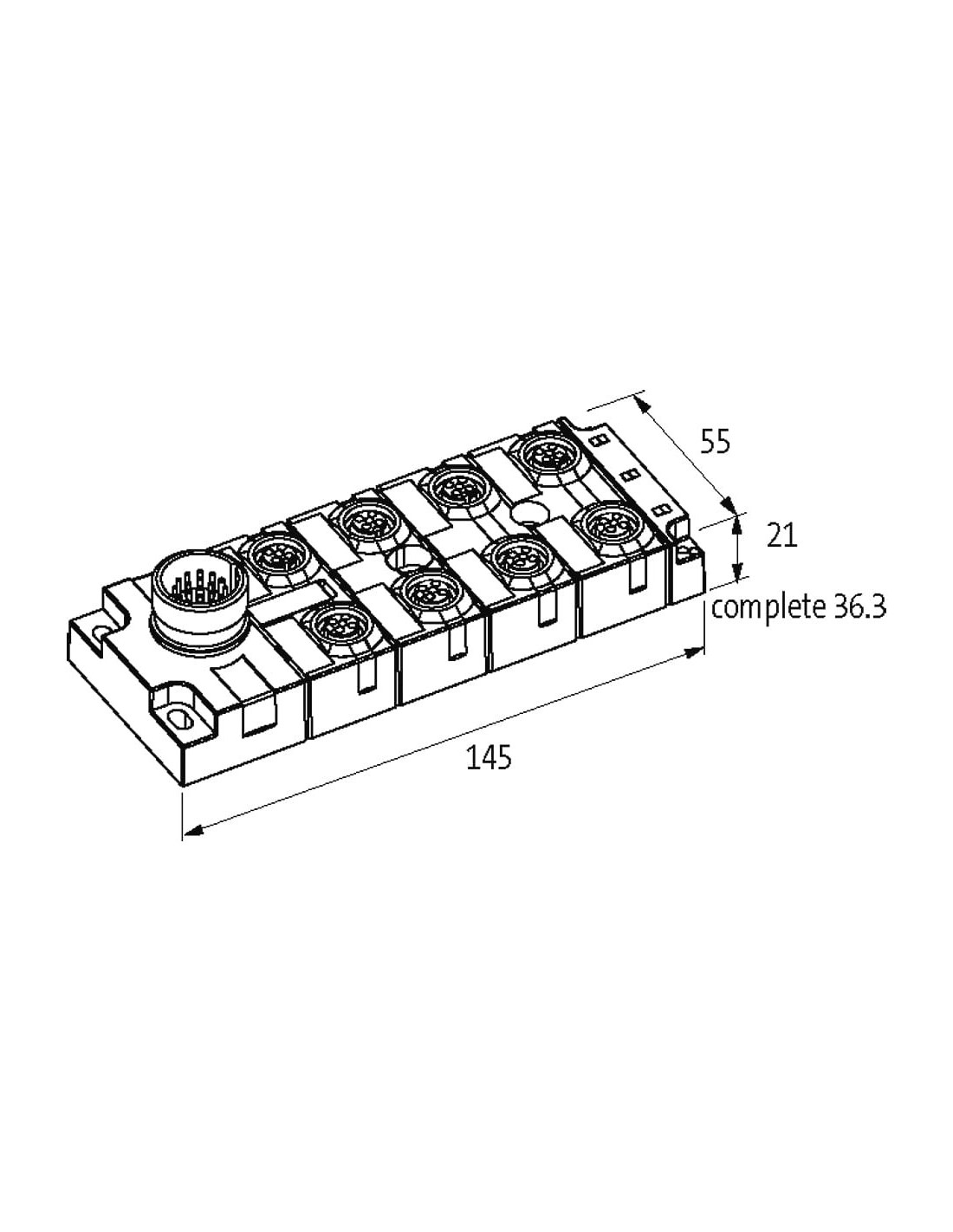

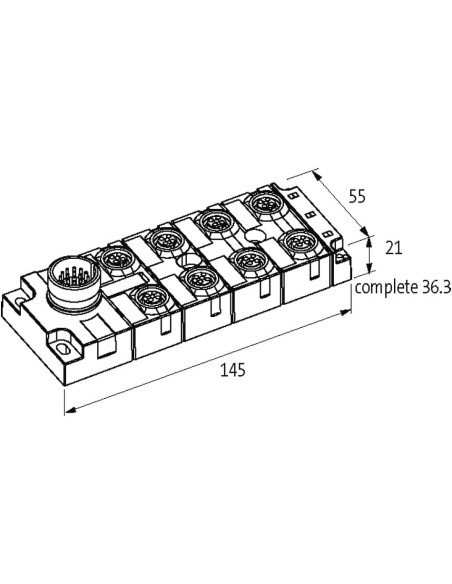

- Wymiary kompaktowe – tylko 145 x 55 x 36,3 mm umożliwiają montaż nawet w ograniczonych przestrzeniach.
Moduł MVP metalowy 8xM12 to niezawodny wybór wszędzie tam, gdzie liczy się pewność połączeń, bezpieczeństwo oraz wysokie wymagania eksploatacyjne. Produkt znajduje zastosowanie w nowoczesnych instalacjach przemysłowych wymagających sprawnych, elastycznych i klarownych układów rozdzielczych.
