8-portowy, 5-piny
PUR/PVC
10.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |

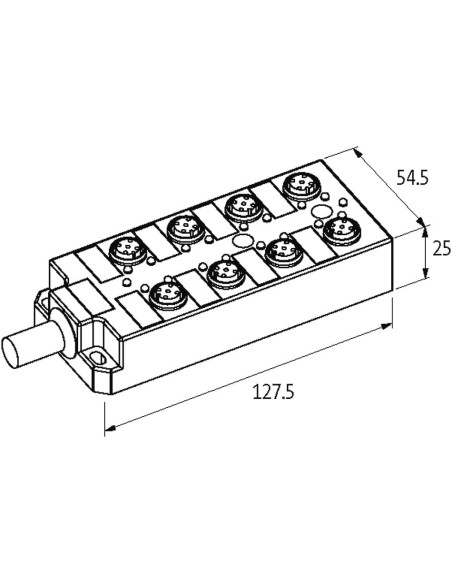

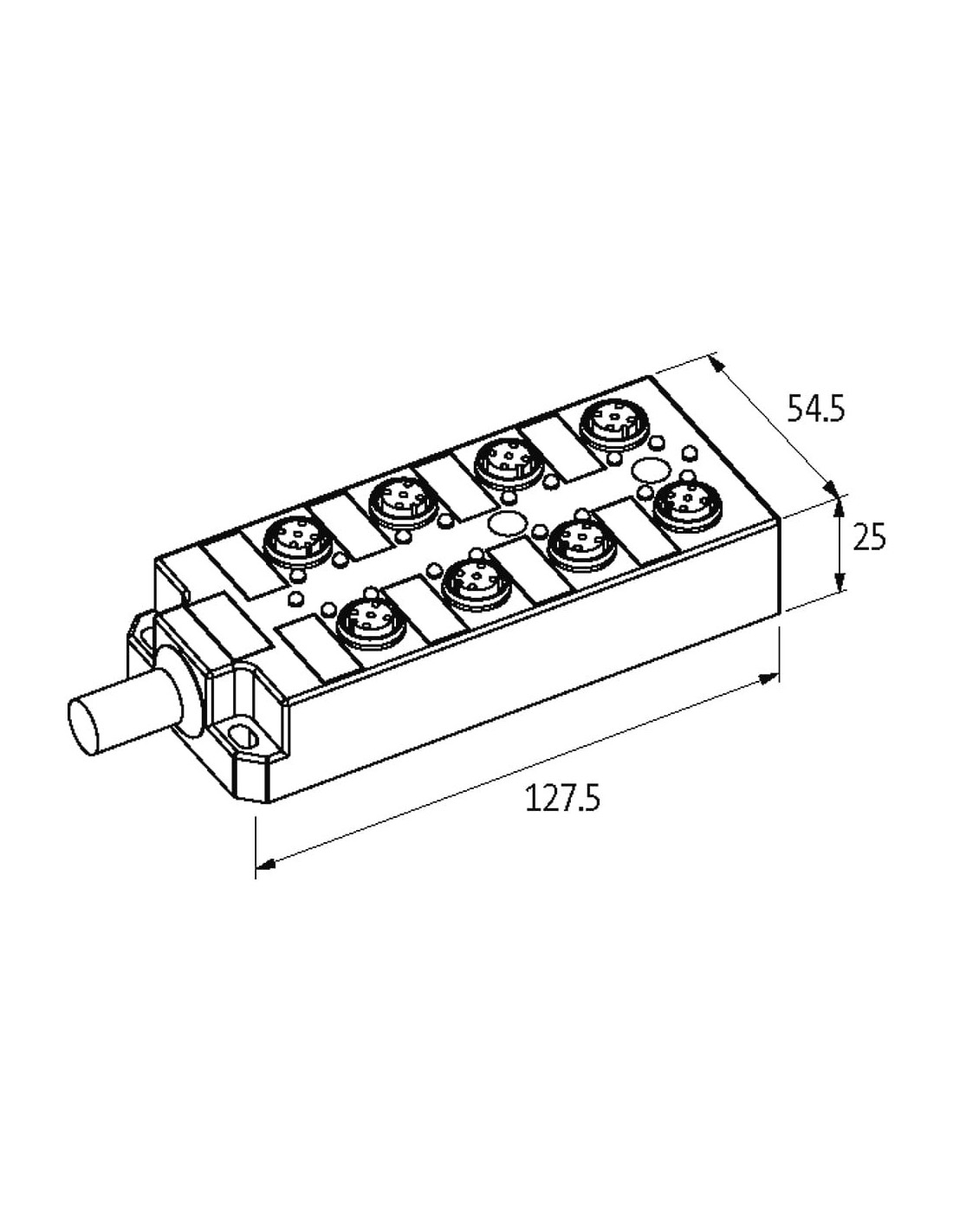

| Wysokość | 127,5 mm |
| Szerokość | 54,5 mm |
| Głębokość | 25 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny 8xM12 5-polowy – uniwersalne połączenia dla przemysłu

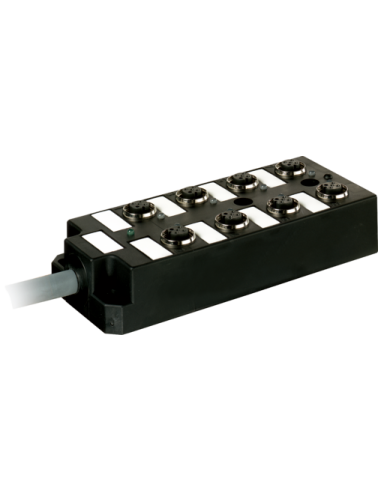

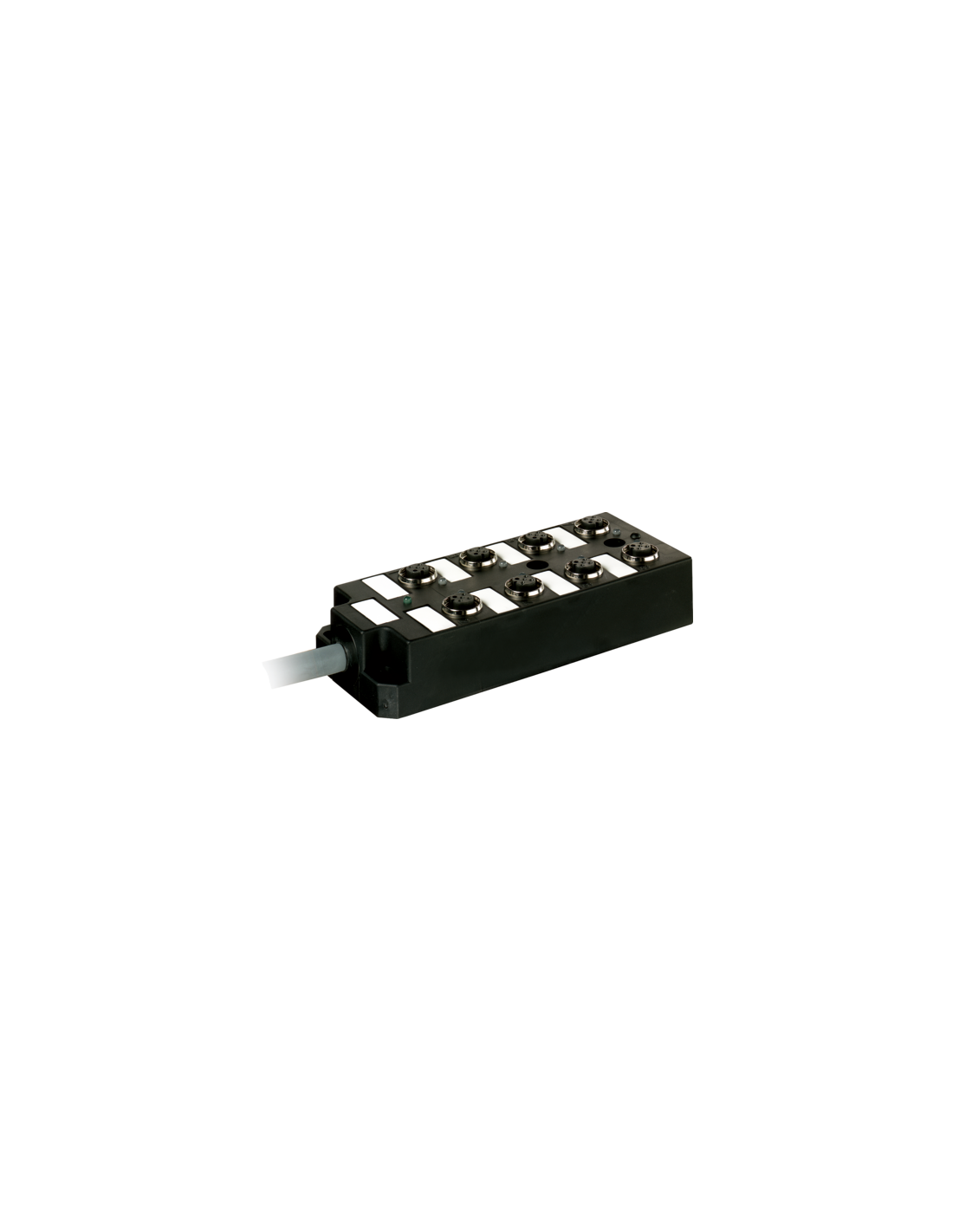

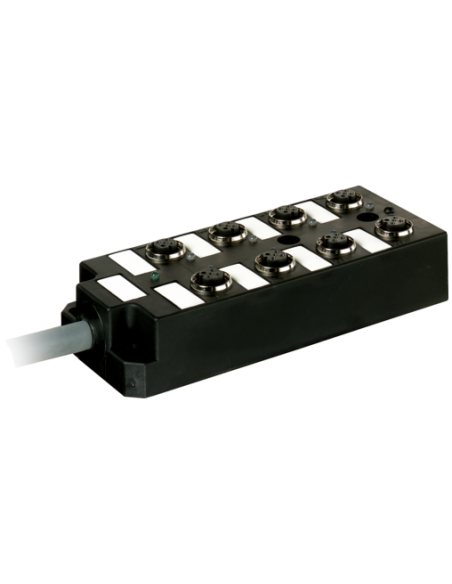

Moduł pasywny 8xM12, 5-polowy, kod produktu 27854, to niezawodne rozwiązanie umożliwiające sprawne i uporządkowane łączenie czujników oraz elementów wykonawczych w instalacjach przemysłowych. Stosowany w aplikacjach automatyki przemysłowej, liniach produkcyjnych, systemach transportu oraz maszynach pakujących, moduł pozwala na szybki montaż i efektywne zarządzanie przewodami sygnałowymi i zasilającymi.
Uniwersalne złącza M12 – szybka integracja w automatyce
Każdy z ośmiu portów modułu wyposażony jest w pięciopinowe złącze M12 z gwintem M12 x 1, zapewniającym bezpieczne i pewne połączenie. Złącza charakteryzują się standardowym kodowaniem A, idealnym dla sygnałów cyfrowych oraz sygnałów zasilających. Dzięki wyprowadzeniu z sygnalizacją LED każda linia sygnałowa informuje o obecności napięcia w standardzie PNP 24 V DC, co umożliwia szybką diagnostykę pracy całego systemu.
Wytrzymała obudowa – ochrona i trwałość w trudnych warunkach
Obudowa modułu została wykonana z wysokiej jakości tworzywa sztucznego, które zapewnia odporność chemiczną i na działanie olejów. Stopień ochrony IP67 gwarantuje bezawaryjną pracę nawet w zapylonych oraz wilgotnych środowiskach przemysłowych, co czyni produkt odpowiednim do zastosowań w trudnych warunkach eksploatacyjnych.
Elastyczny przewód PUR/PVC – instalacja dopasowana do potrzeb
Moduł wyposażony jest w wytrzymały przewód hybrydowy PUR/PVC o długości 10,0 m. Dostępne są również inne długości kabli na zamówienie, co pozwala na elastyczne dopasowanie do specyficznych wymagań instalacji. Przewód posiada odporną na ścieranie oraz elastyczną izolację, co przekłada się na długotrwałą, bezproblemową eksploatację oraz możliwość pracy w ruchu.
Typowe zastosowania – automatyka i przemysł
Moduł pasywny 8xM12 sprawdza się w wielu branżach, gdzie wymagane jest szybkie i bezpieczne podłączenie wielu urządzeń:
- Sterowanie liniami produkcyjnymi
- Maszyny pakujące i sortujące
- Automatyzacja magazynów
- Transportery przemysłowe
- Robotyka oraz systemy pick-and-place
Dzięki uniwersalności portów oraz solidnemu wykonaniu, moduł może być stosowany zarówno w aplikacjach wymagających trwałości, jak i łatwego serwisowania lub rozbudowy instalacji.
Najważniejsze zalety modułu pasywnego 8xM12, 5-polowego
- Wytrzymała konstrukcja odporna na działanie czynników chemicznych i olejów
- Stopień ochrony IP67 – praca w wymagającym środowisku
- 8 portów M12, 5-polowych, zapewniających szybkie i pewne połączenia
- Sygnalizacja LED dla łatwiejszej diagnostyki
- Elastyczny przewód hybrydowy PUR/PVC o długości 10 m
- Uniwersalne zastosowanie w automatyce, produkcji, magazynowaniu i robotyce
Produkt wybierany przez integratorów automatyki przemysłowej oraz użytkowników końcowych, oczekujących niezawodnego funkcjonowania i łatwości montażu. Dzięki standaryzowanym złączom M12 oraz wytrzymałej konstrukcji, zapewnia pewność trwałego i bezpiecznego połączenia.
