Węzeł magistrali
DI8 - (BN-E)
EtherNet/IP
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 150 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 0,7 A |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 500 Bytes |
| Zakres adresów wejść maks. | 504 Bytes |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Układ pinów
| Rząd zacisków X2 | Input |
| Rząd zacisków X3 | Input |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation input/output | tak |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 15 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

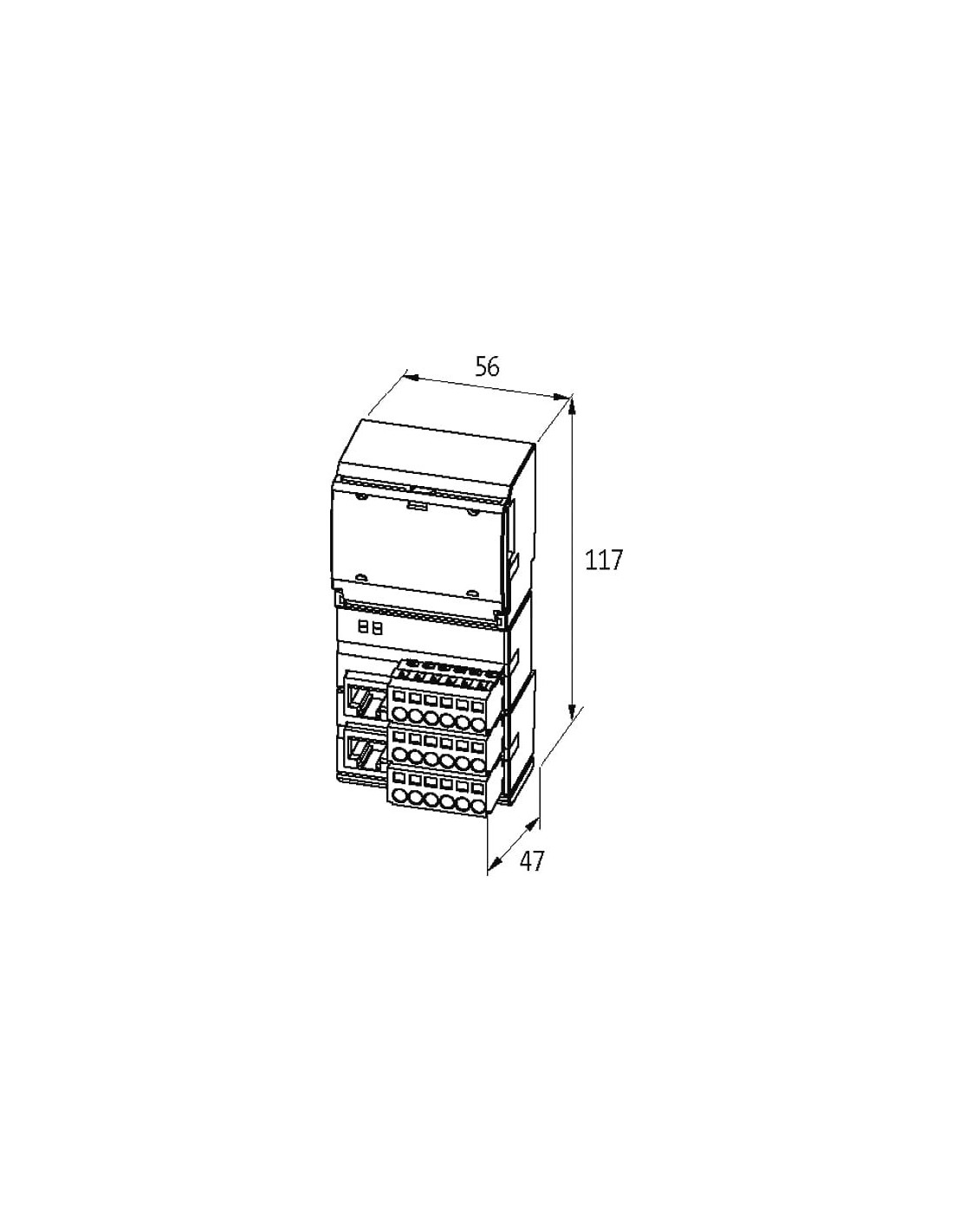

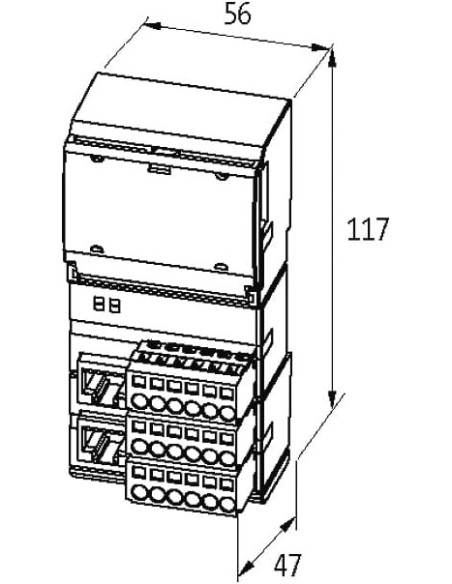

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Ethernet In |
| Typ przyłącza 2 | X0 |
| Typ przyłącza 3 | X1 |
| Typ przyłącza 4 | X2 |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | UB |
| PIN 4 | UB |
| PIN 5 | UI |
| PIN 6 | UI |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DI 0 |
| PIN 2 | DI 1 |
| PIN 3 | DI 2 |
| PIN 4 | DI 3 |
| PIN 5 | US |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DI 4 |
| PIN 2 | DI 5 |
| PIN 3 | DI 6 |
| PIN 4 | DI 7 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |

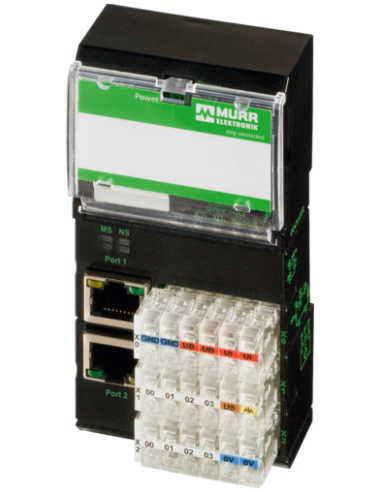

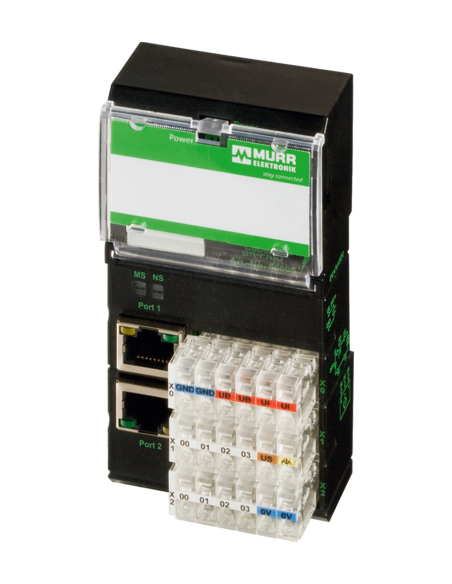

Węzeł sieciowy Cube20 BN-E/IP, Ethernet-IP 56005 – Nowoczesna komunikacja przemysłowa
Węzeł sieciowy Cube20 BN-E/IP, Ethernet-IP 56005 to zaawansowany moduł umożliwiający efektywne włączanie urządzeń automatyki do sieci przemysłowej Ethernet/IP. Produkt ten jest przeznaczony do zastosowań w instalacjach automatyki przemysłowej, gdzie wymagana jest skuteczna komunikacja oraz niezawodność transmisji danych. Dzięki kompaktowym wymiarom (117 x 56 x 47 mm) jest idealnym rozwiązaniem zarówno do nowych instalacji, jak i do modernizacji istniejących systemów sterowania.
Najważniejsze zalety węzła Cube20 BN-E/IP
- Wsparcie dla Ethernet/IP – pozwala na integrację z systemami sterowania opartymi na najpopularniejszych protokołach przemysłowych.
- Łatwy montaż na szynie DIN (EN 60715) – zapewnia szybką i bezpieczną instalację modułu w szafach sterowniczych.
- Zaciski sprężynowe – umożliwiają szybkie podłączenie przewodów, co zwiększa wygodę i niezawodność kontaktów elektrycznych.
- Modułowość – możliwość rozszerzenia do 15 modułów, co pozwala na elastyczne dopasowanie do wymagań aplikacji.
- Zaawansowana diagnostyka LED – umożliwia szybką identyfikację stanów pracy, transferu danych oraz wystąpienia awarii, takich jak zwarcia czy przeciążenie.
- Wytrzymałość i bezpieczeństwo – galwaniczna separacja zasilania i sygnałów, ochrona IP20 oraz zgodność z normami EN 61131-2.
Zastosowania i możliwości wykorzystania Cube20 56005
Moduł Cube20 BN-E/IP, Ethernet-IP znajduje szerokie zastosowanie w nowoczesnych instalacjach automatyki przemysłowej, m.in.:
- Linie produkcyjne – integracja czujników, siłowników oraz innych elementów automatyki w ramach jednej, centralnie zarządzanej sieci.
- Maszyny przemysłowe – jako system rozproszonych wejść i wyjść cyfrowych, gwarantujący szybką wymianę danych i elastyczność rozbudowy.
- Centra logistyczne – monitorowanie procesów transportowych i magazynowych poprzez precyzyjną akwizycję sygnałów cyfrowych.
- Automatyzacja budynków przemysłowych – centralna kontrola rozproszonych elementów infrastruktury z wykorzystaniem technologii Ethernet/IP.
Wysoka niezawodność transmisji oraz możliwość błyskawicznej diagnostyki sprawiają, że Cube20 56005 jest polecany wszędzie tam, gdzie liczy się ciągłość procesu produkcyjnego.
Budowa i kluczowe cechy techniczne Cube20 BN-E/IP
- Kompaktowa konstrukcja – wysokość 117 mm, szerokość 56 mm, głębokość 47 mm.
- Porty Ethernet RJ45 – szybkie wdrażanie w sieć Ethernet/IP.
- Wejścia cyfrowe PNP – zgodność z normą EN 61131-2, filtr czasowy 1 ms.
- Maksymalna prędkość i zakres adresowy: aż do 504 bajtów na wejściu i 500 bajtów na wyjściu.
Dlaczego warto wybrać węzeł Cube20 BN-E/IP?
Dzięki łatwości montażu, wysokiej modułowości oraz odporności na trudne warunki przemysłowe, Cube20 56005 stanowi wydajne i niezawodne rozwiązanie do integracji rozproszonych sygnałów wejść w strukturach sieci Ethernet/IP, zapewniając jednocześnie bezpieczeństwo działania, szybką diagnostykę oraz szerokie możliwości rozbudowy systemu sterowania.
