Połączenie systemowe
M12 Power
DIO8 - (BN) Cube67/20
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 100 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP (EN 61131-2) |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 0,7 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł na kanał (tylko wyjścia) |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Instalowanie | Układ pinów
| Rząd zacisków X2 | Input/Output |
| Rząd zacisków X3 | Input/Output |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation input/output | tak |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 3 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

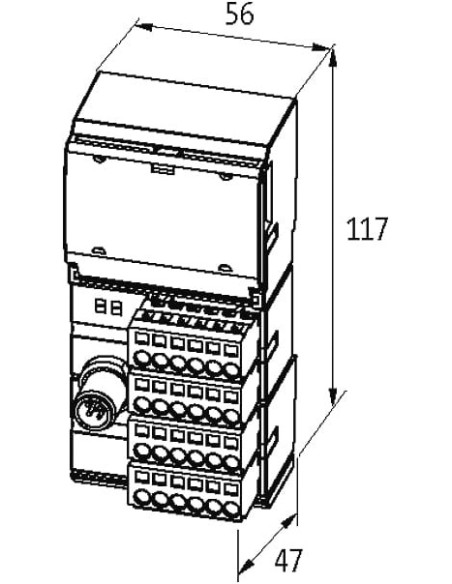

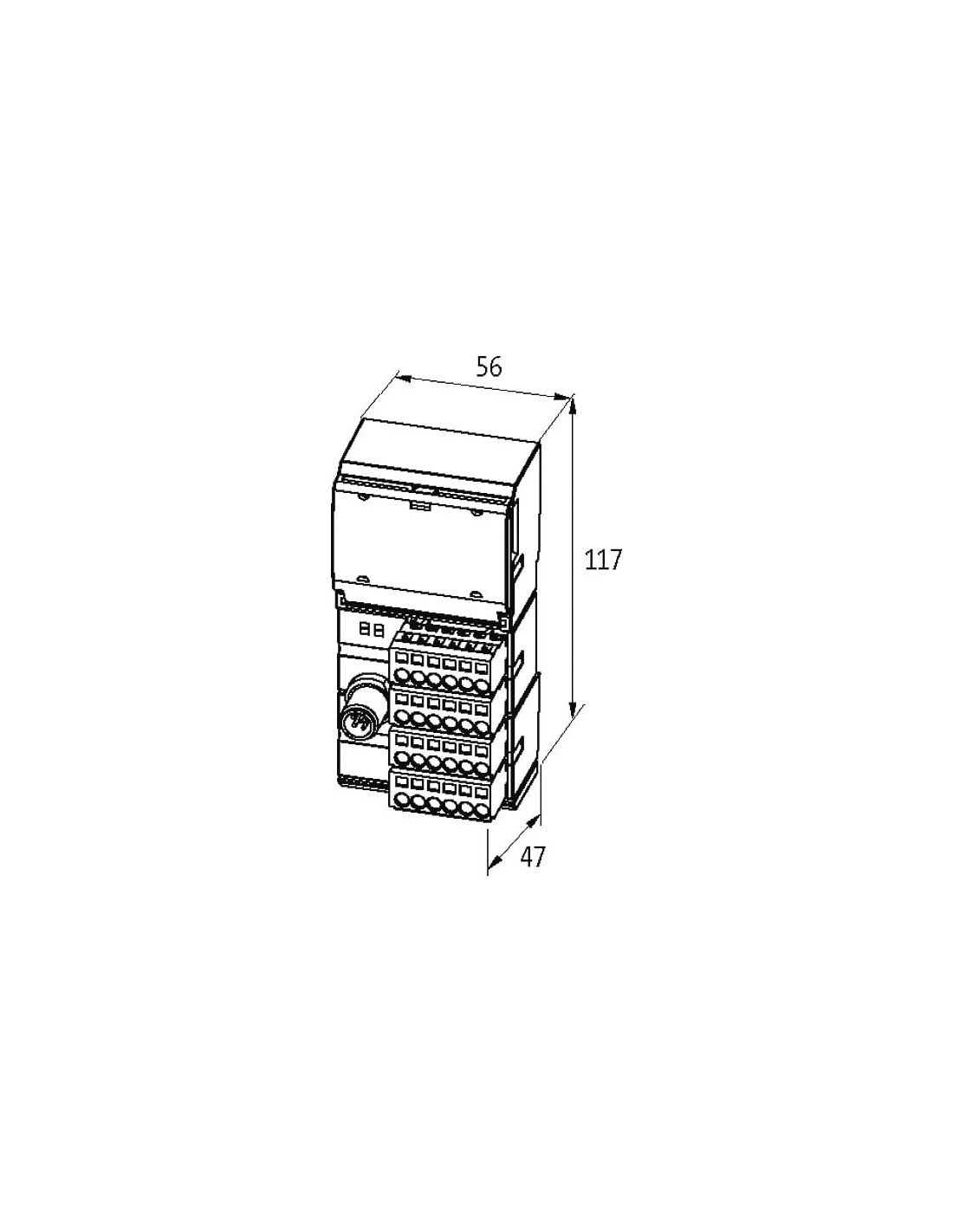

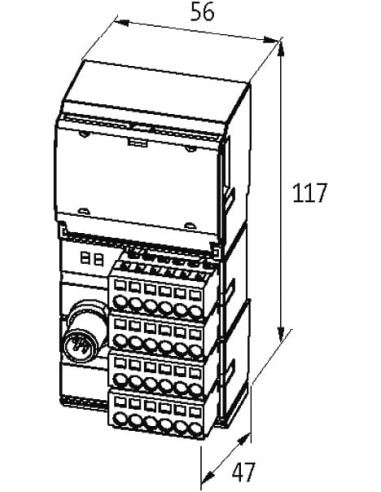

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Cube67 In |
| Typ przyłącza 2 | X0 |
| Typ przyłącza 3 | X1 |
| Typ przyłącza 4 | X2 |
| Typ przyłącza 5 | X2 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | UA |
| PIN 2 | UA |
| PIN 3 | UI |
| PIN 4 | UI |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | FE |
| PIN 2 | FE |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DI 0 |
| PIN 2 | DI 1 |
| PIN 3 | DI 2 |
| PIN 4 | DI 3 |
| PIN 5 | US |
| PIN 6 | US |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DO 0 |
| PIN 2 | DO 1 |
| PIN 3 | DO 2 |
| PIN 4 | DO 3 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |

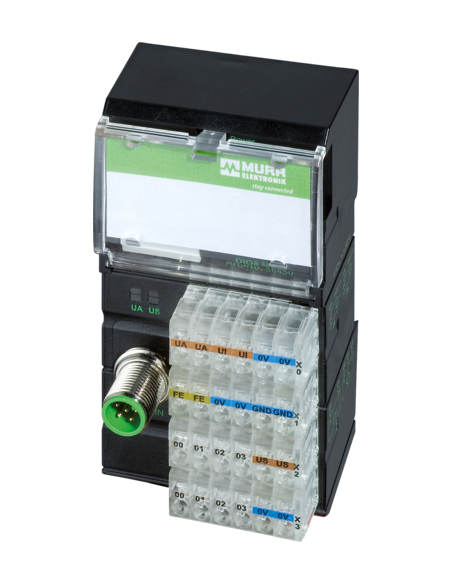

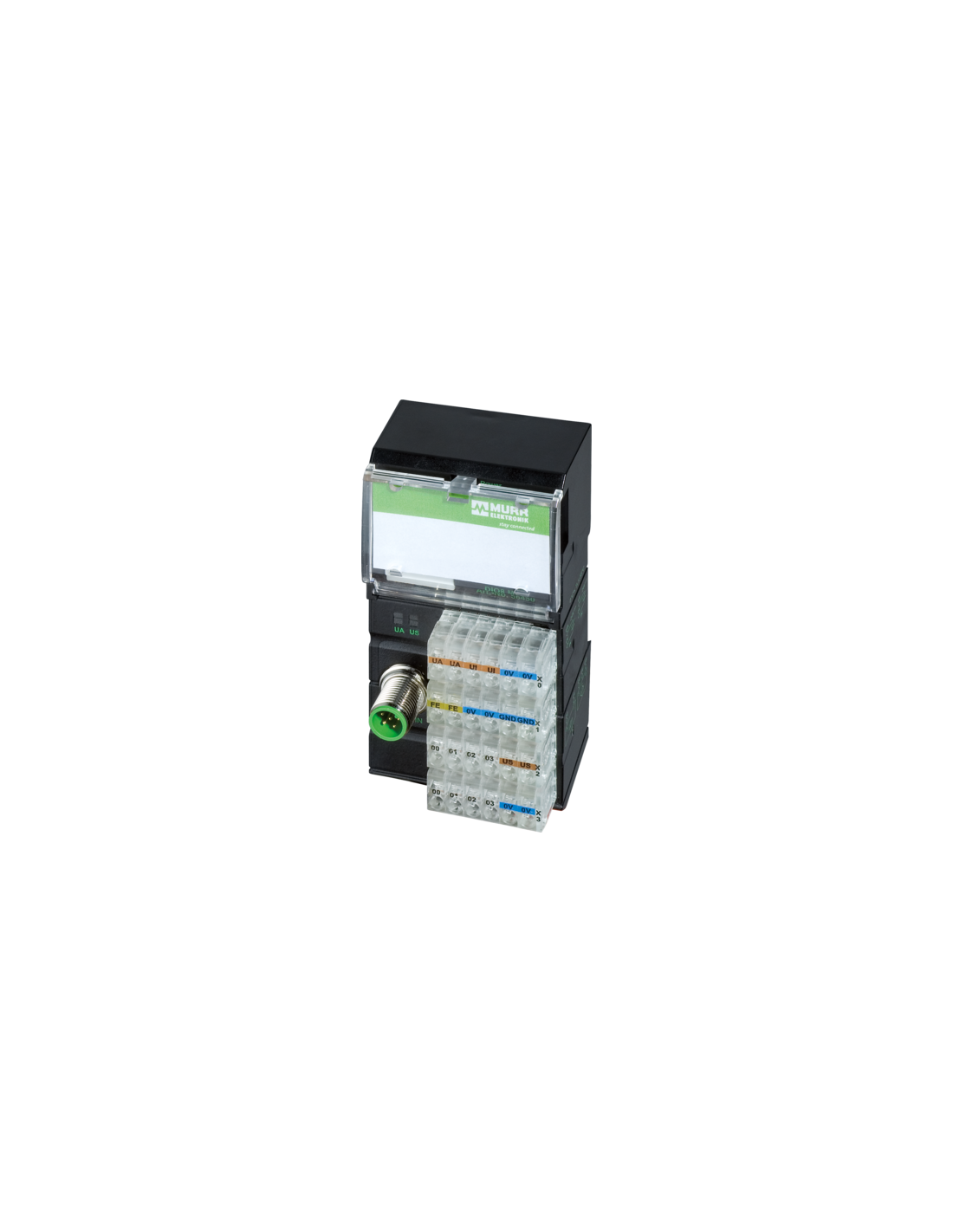

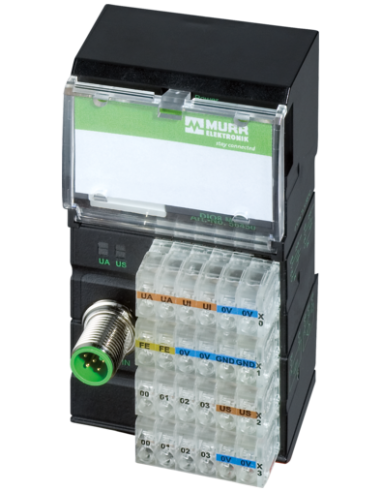

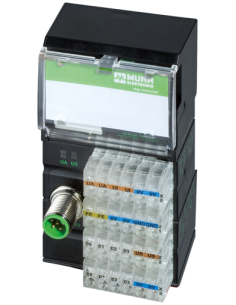

Moduł sieciowy Cube20 BN-C DIO8 564501 – Rozwiązanie do szybkiej automatyzacji
Moduł sieciowy Cube20 BN-C DIO8 564501 to zaawansowane urządzenie stworzone z myślą o nowoczesnych aplikacjach automatyki przemysłowej. Przeznaczony do integracji z systemami Cube67 oraz Cube20 firmy Murrelektronik, umożliwia łatwą rozbudowę infrastruktury, zapewniającej niezawodną i elastyczną obsługę sygnałów wejść/wyjść cyfrowych.
Zalety modułu Cube20 BN-C DIO8 564501
- Wysoka niezawodność – odporność na przeciążenia i zwarcia na kanałach wejściowych oraz wyjściowych zapewnia bezpieczną eksploatację w wymagających warunkach przemysłowych.
- Szybka reakcja – czas filtracji sygnału wejściowego wynoszący 1 ms pozwala na pewne i natychmiastowe rejestrowanie sygnałów.
- Pełna diagnostyka – wbudowane funkcje diagnostyczne, takie jak wykrywanie niedopasowania, przeciążenia oraz zwarcia na poziomie modułu i kanału, gwarantują łatwy serwis i szybką lokalizację usterek.
- Kompaktowe wymiary – moduł o wymiarach 117 x 56 x 47 mm pozwala na oszczędność miejsca w szafie sterowniczej.
- Elastyczność montażu – możliwość montażu na szynie DIN (EN 60715) oraz zastosowanie do 3 modułów rozszerzających sprawia, że rozwiązanie można z łatwością rozbudowywać.
- Wysoki poziom ochrony – stopień ochrony IP20 oraz galwaniczna separacja wejść i wyjść zwiększają bezpieczeństwo aplikacji.
Możliwości zastosowania – typowe aplikacje Cube20 BN-C DIO8 564501
Moduł Cube20 BN-C DIO8 564501 doskonale sprawdzi się w rozproszonych systemach sterowania maszynami i liniami technologicznymi w branżach takich jak:
- Automatyka przemysłowa – szybkie zbieranie i przesyłanie sygnałów do centralnej jednostki sterującej.
- Systemy transportowe – wydajne sterowanie przenośnikami, windami i sortownikami.
- Maszyny produkcyjne – obsługa sygnałów wejściowych i wyjściowych oraz zapewnienie bezpiecznej separacji logicznej.
- Systemy bezpieczeństwa – kontrola stanów czujników i elementów wykonawczych.
Budowa i funkcjonalność złącz
Moduł Cube20 BN-C DIO8 564501 wyposażony jest w złącze M12 Power oraz zestaw zacisków sprężynowych FK, co umożliwia szybkie, wygodne i trwałe okablowanie. Czytelne oznaczenia pinów i przejrzysta konstrukcja złącz gwarantują prostotę montażu i integracji z resztą systemu.
- Złącze M12 Power – standard automatyki dla szybkiego podłączenia zasilania modułu.
- Zaciski sprężynowe – wygodne podłączanie przewodów, eliminujące ryzyko poluzowania połączeń przy drganiach.
- Wielotorowe wyprowadzenia – przeznaczone niezależnie dla wejść cyfrowych (DI) i wyjść cyfrowych (DO), co zwiększa elastyczność użytkowania.
Wytrzymałość i warunki pracy modułu sieciowego Cube20 BN-C DIO8 564501
Urządzenie przystosowane jest do pracy w temperaturze od 0°C do 55°C oraz przechowywania w zakresie od -20°C do 85°C. Trwała konstrukcja oraz zgodność z normą EN 61131-2 sprawiają, że moduł należy do wysokiej klasy komponentów przemysłowych.
Podsumowanie – główne korzyści wyboru Cube20 BN-C DIO8 564501
Moduł sieciowy Cube20 BN-C DIO8 564501 to uniwersalne rozwiązanie dla nowoczesnych instalacji automatyki, zapewniające wysoką niezawodność, szeroki zakres diagnostyki oraz możliwość skalowania zgodnie z potrzebami użytkownika. Idealnie nadaje się do automatyzacji zarówno małych aplikacji, jak i rozbudowanych systemów sterowania w przemyśle.
