Blok zacisków potencjałowych
niebieski/żółty
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 28 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski wtykowe sprężynowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 70 mm |
| Szerokość | 56 mm |
| Głębokość | 32,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

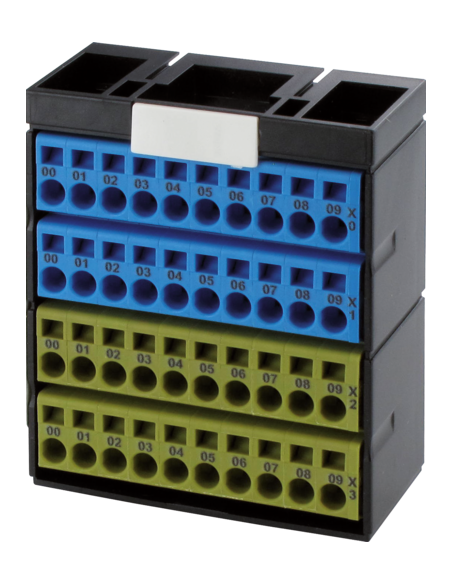

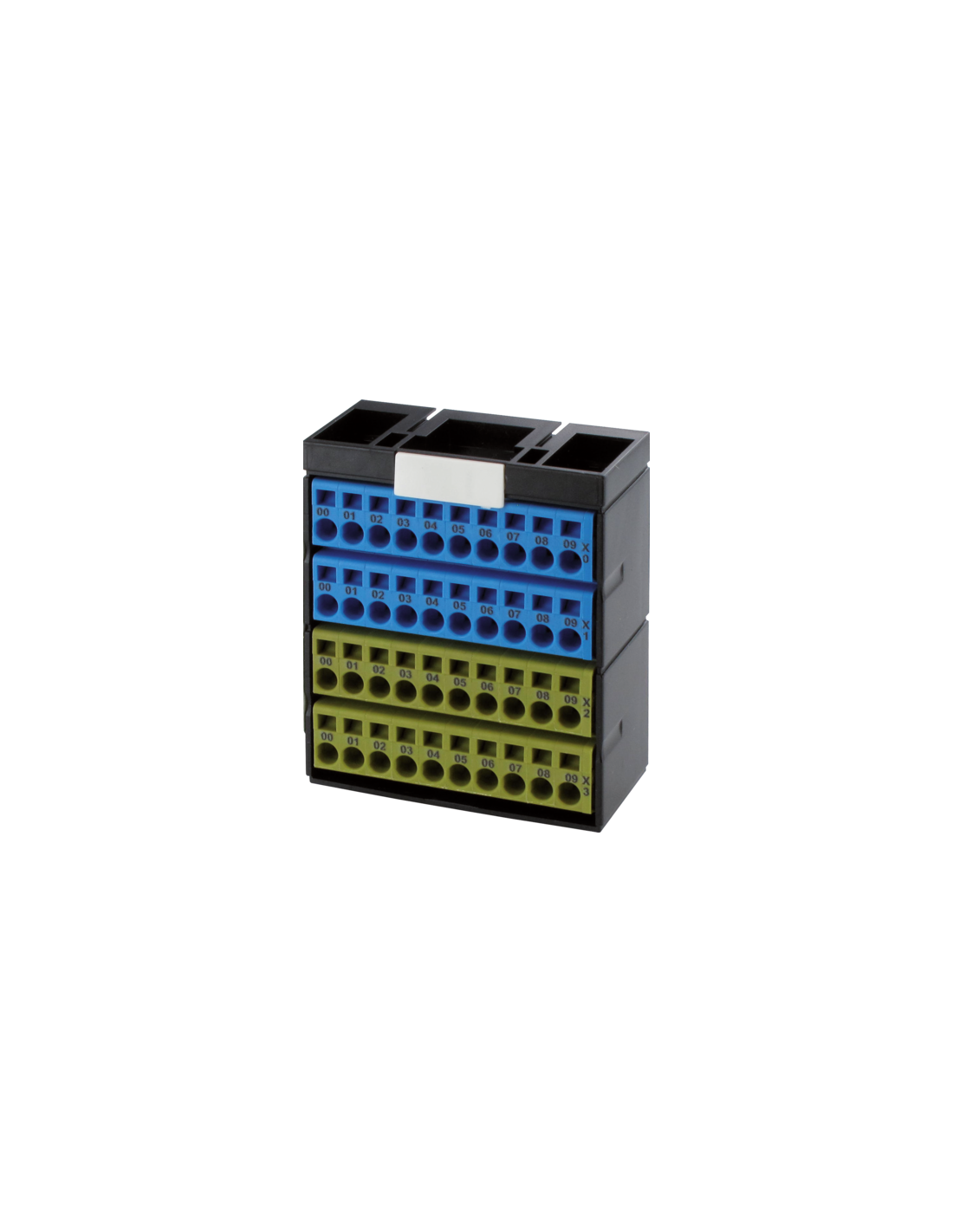

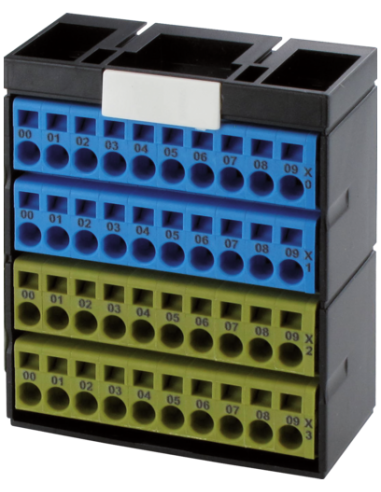

Blok potencjałów, 40 punktów, niebieski/żółty – profesjonalne rozwiązanie dla instalacji elektrycznych
Blok potencjałów 40-punktowy w kolorach niebieskim i żółtym (kod produktu: 56110) to element przeznaczony do sprawnego i bezpiecznego rozdzielania potencjałów w rozdzielnicach oraz szafach sterowniczych. Umożliwia efektywne zarządzanie punktami połączeniowymi, gwarantując zarówno przejrzystość, jak i trwałość instalacji przemysłowych oraz automatyki.
Zastosowanie bloku potencjałów w automatyce i przemyśle
Bloki potencjałowe są nieodzownym elementem w systemach automatyki, szafach sterowniczych, rozdzielnicach oraz wszędzie tam, gdzie wymagane jest efektywne rozdzielanie i grupowanie przewodów zasilających lub sygnałowych. Ułatwiają porządkowanie przewodów, zapewniają szybki dostęp do każdego punktu połączeniowego oraz znacznie przyspieszają prace instalacyjne, serwisowe i rozbudowę instalacji.
Najważniejsze zalety bloku potencjałów 40 punktów, niebieski/żółty
- Wielokanałowość – aż 40 punktów połączeniowych w kompaktowej obudowie umożliwia dużą elastyczność w projektowaniu oraz rozbudowie układów elektrycznych.
- Wyraźna identyfikacja – oznaczenia numeryczne i kolorystyka (niebieski/żółty) pozwalają na łatwe rozróżnienie różnych sekcji rozdzielanych potencjałów.
- Bezpieczne i pewne połączenie – zastosowanie zacisków sprężynowych (push-in) zapewnia szybkie oraz trwałe podłączenie przewodów bez użycia narzędzi.
- Kompaktowa konstrukcja – niewielkie wymiary ułatwiają montaż w ograniczonej przestrzeni rozdzielnic.
- Uniwersalne zastosowanie w instalacjach niskonapięciowych, systemach monitoringu, automatyce budynkowej oraz przemysłowej.
- Przejrzysty układ połączeń – intuicyjna budowa ułatwia prowadzenie przewodów i diagnostykę instalacji.
Typowe obszary zastosowań bloku potencjałów
Szerokie możliwości wykorzystania bloku potencjałów 40-punktowego czynią go produktem idealnym do:
- Rozdziału potencjałów w szafach sterowniczych dla maszyn i linii produkcyjnych.
- Kompaktowych rozdzielnic automatyki budynkowej.
- Systemów monitoringu i instalacji sygnałowych.
- Zasilania i dystrybucji napięć pomocniczych.
- Modernizacji oraz serwisowania układów elektrycznych i elektronicznych.

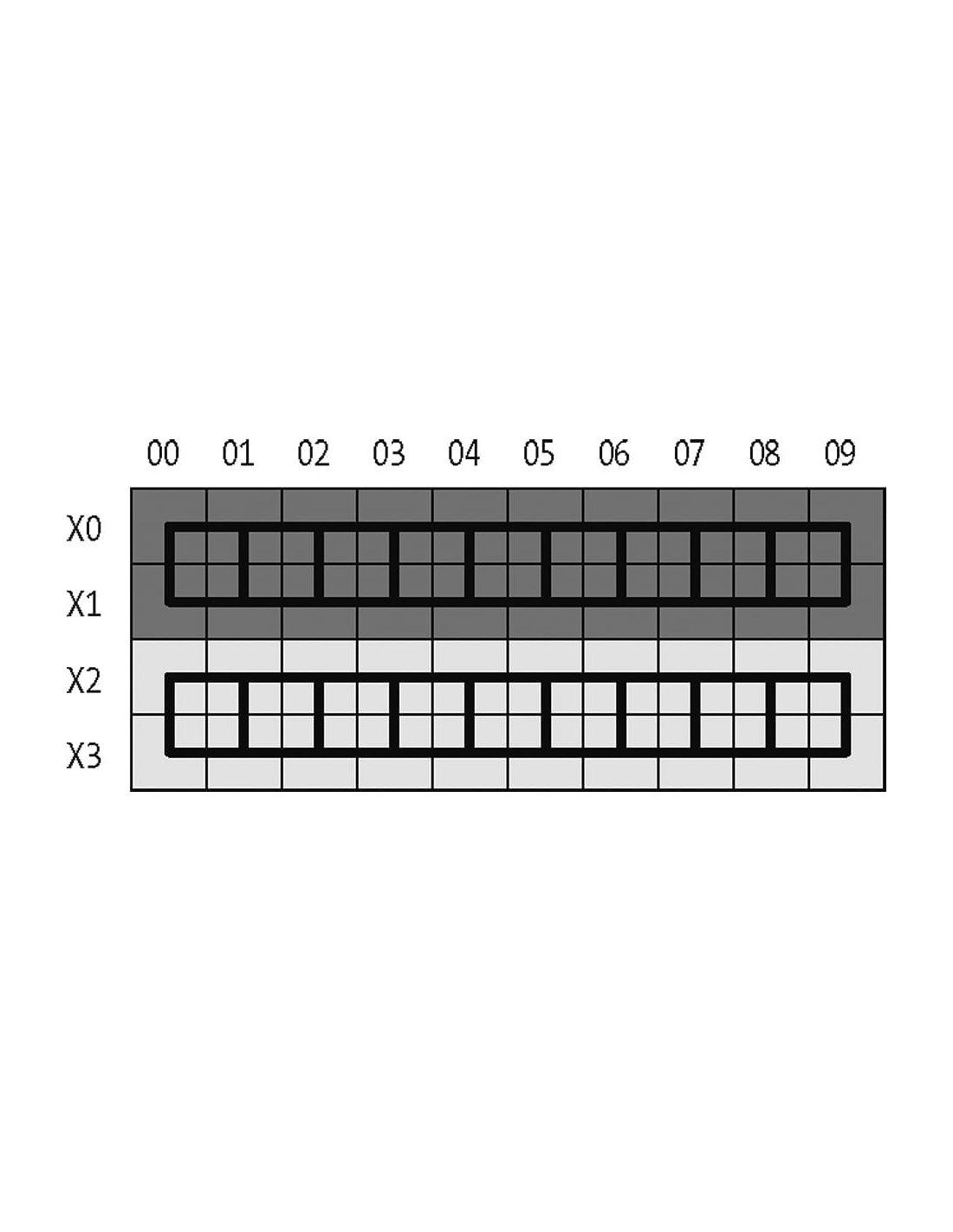

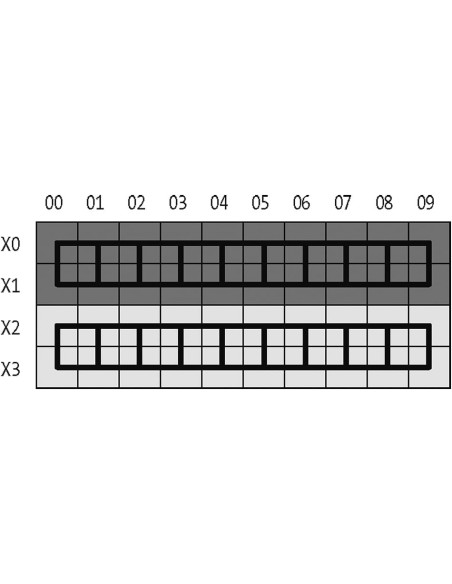

Budowa oraz schemat połączeniowy bloku potencjałowego
Cztery rzędy połączeń (dwa rzędy niebieskie oraz dwa żółte) zostały zaprojektowane w sposób umożliwiający wygodny i przejrzysty rozdział potencjałów. Schemat połączeń (widoczny na grafice) pozwala szybko zidentyfikować topologię rozprowadzenia sygnałów lub zasilania.
Dzięki przemyślanej konstrukcji blok potencjałów 56110 doskonale sprawdza się w rozbudowanych systemach okablowania przemysłowego oraz automatyki, zapewniając łatwą obsługę i wysoki poziom bezpieczeństwa.
