Blok zacisków potencjałowych
brązowy/brązowy/niebieski/niebieski
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG min. | 28 |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski wtykowe sprężynowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 70 mm |
| Szerokość | 56 mm |
| Głębokość | 32,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |

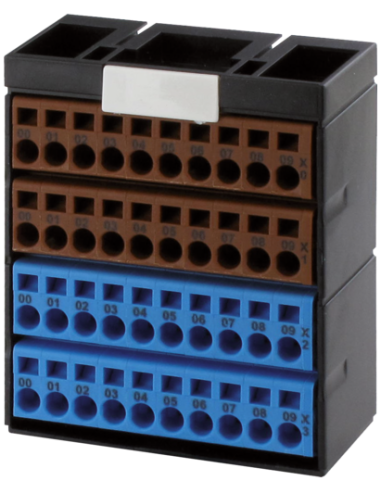

Blok potencjałów 40 punktów brązowy/niebieski 56109 – profesjonalne rozwiązanie do dystrybucji potencjałów
Blok potencjałów 40 punktów o kodzie 56109 to uniwersalne rozwiązanie do organizowania i rozdzielania potencjałów w szafach sterowniczych oraz instalacjach przemysłowych. Unikatowa konstrukcja w kolorach brązowym i niebieskim umożliwia łatwe oraz czytelne oznaczenie przewodów zasilających, co znacznie ułatwia montaż i konserwację układów automatyki.
Opis konstrukcji oraz funkcjonalność bloku potencjałów 40-punktowego

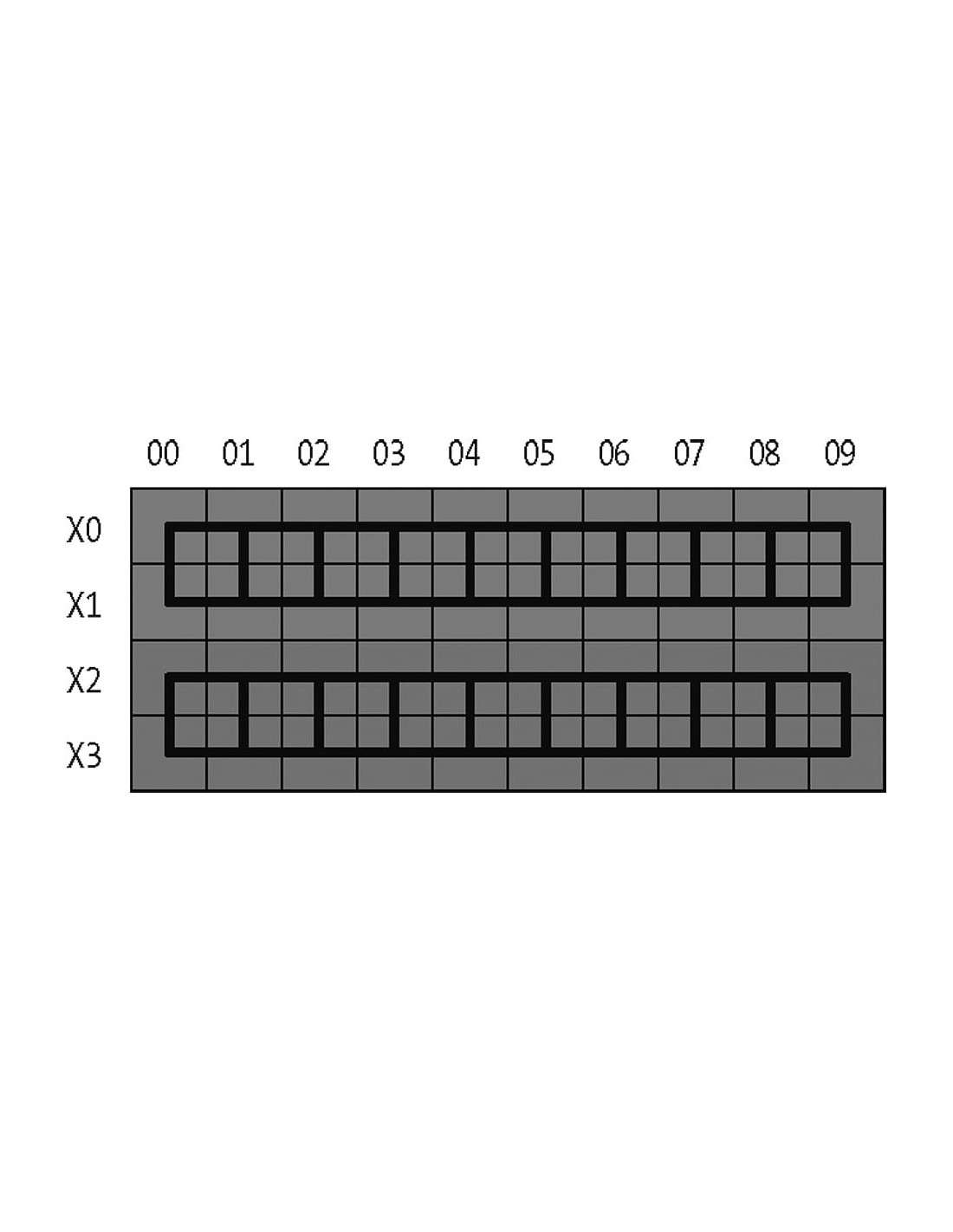

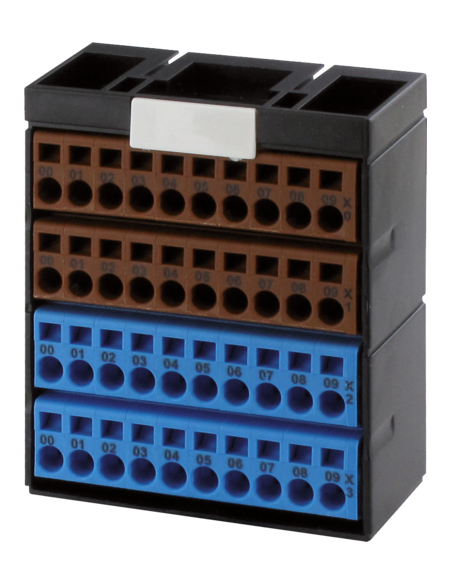

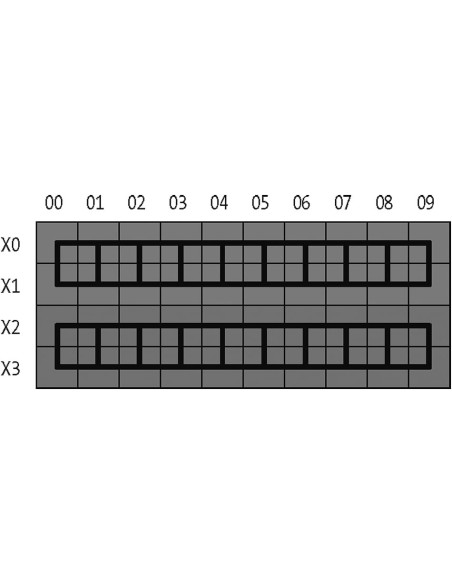

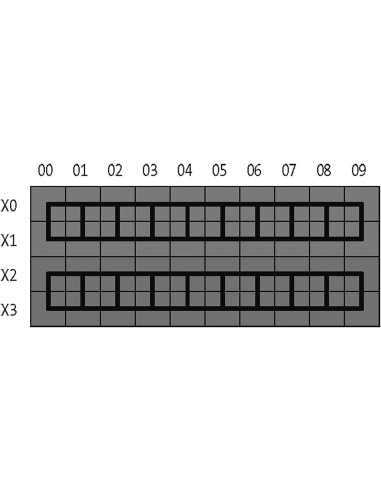

Prezentowany blok zacisków potencjałowych składa się z czterech rzędów po 10 punktów podłączeniowych każdy, co umożliwia łatwe podłączenie nawet czterdziestu przewodów sygnałowych lub zasilających. Kolorowa segmentacja (dwa rzędy brązowe, dwa rzędy niebieskie) odpowiada typowym standardom oznaczeń potencjałów w przemyśle, co ułatwia ich identyfikację na pierwszy rzut oka.
- Wysoka liczba punktów podłączenia – aż 40 miejsc na przewody
- Wyraźna identyfikacja potencjałów dzięki różnym kolorom rzędów
- Wygodne podłączanie – zaciski sprężynowe zapewniają szybki i stabilny montaż przewodów
- Kompaktowy rozmiar – idealny do szaf sterowniczych o ograniczonej przestrzeni
Typowe zastosowania bloku potencjałów 56109
Bloki zacisków potencjałowych są szeroko stosowane w budowie szaf sterowniczych, rozdzielnic oraz instalacjach automatyki przemysłowej. Mogą być wykorzystywane do:
- Rozdziału potencjałów sygnałowych i zasilających w systemach sterowania
- Łączenia przewodów neutralnych oraz zasilających
- Grupowania połączeń dla czujników i elementów wykonawczych
- Porządkowania oraz organizacji przewodów elektrycznych w rozbudowanych instalacjach
Sprawdzają się w aplikacjach, gdzie kluczowe są szybkość montażu, niezawodność kontaktu elektrycznego oraz przejrzystość prowadzenia przewodów.
Zalety użytkowe bloku potencjałów 40 punktów
Bezpieczeństwo i wygoda użytkowania to najważniejsze zalety bloku potencjałowego o kodzie 56109. Dzięki zastosowaniu zacisków sprężynowych, montaż przewodów odbywa się szybko, bez konieczności użycia narzędzi. Solidne wykonanie gwarantuje trwałość i niezawodność w codziennych zastosowaniach przemysłowych. Szeroki zakres temperatury pracy oraz wysoki stopień ochrony przed czynnikami zewnętrznymi (IP20) umożliwiają bezpieczne użytkowanie w różnorodnych warunkach.
