Złącze wtykowe magistrali 180°
PROFIBUS
SUB-D9 (męski), zaciski IDC, sztywny i elastyczny przewód, podłączenie programatora
PROFIBUS kabel FC stały/elastyczny, 1× 2× 0.64 mm² dla średnicy zewnętrznej 8.0 ±0.5 mm
Dane techniczne | Dane elektryczne
| Terminator | możliwość włączenia, zintegrowane |
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 4,75 V |
| Napięcie robocze DC maks. | 5,25 V |
| Pobór prądu maks. | 12,5 mA |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 12 MBit/s |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 2 |
Dane mechaniczne | Dane montażowe
| Wysokość | 72 mm |
| Szerokość | 35 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |

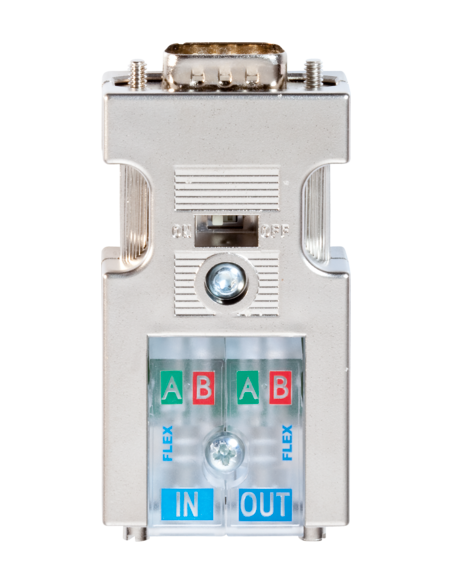

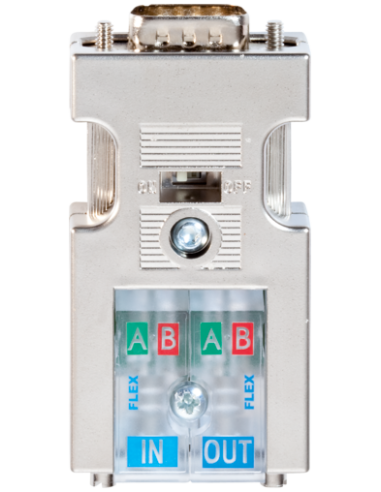

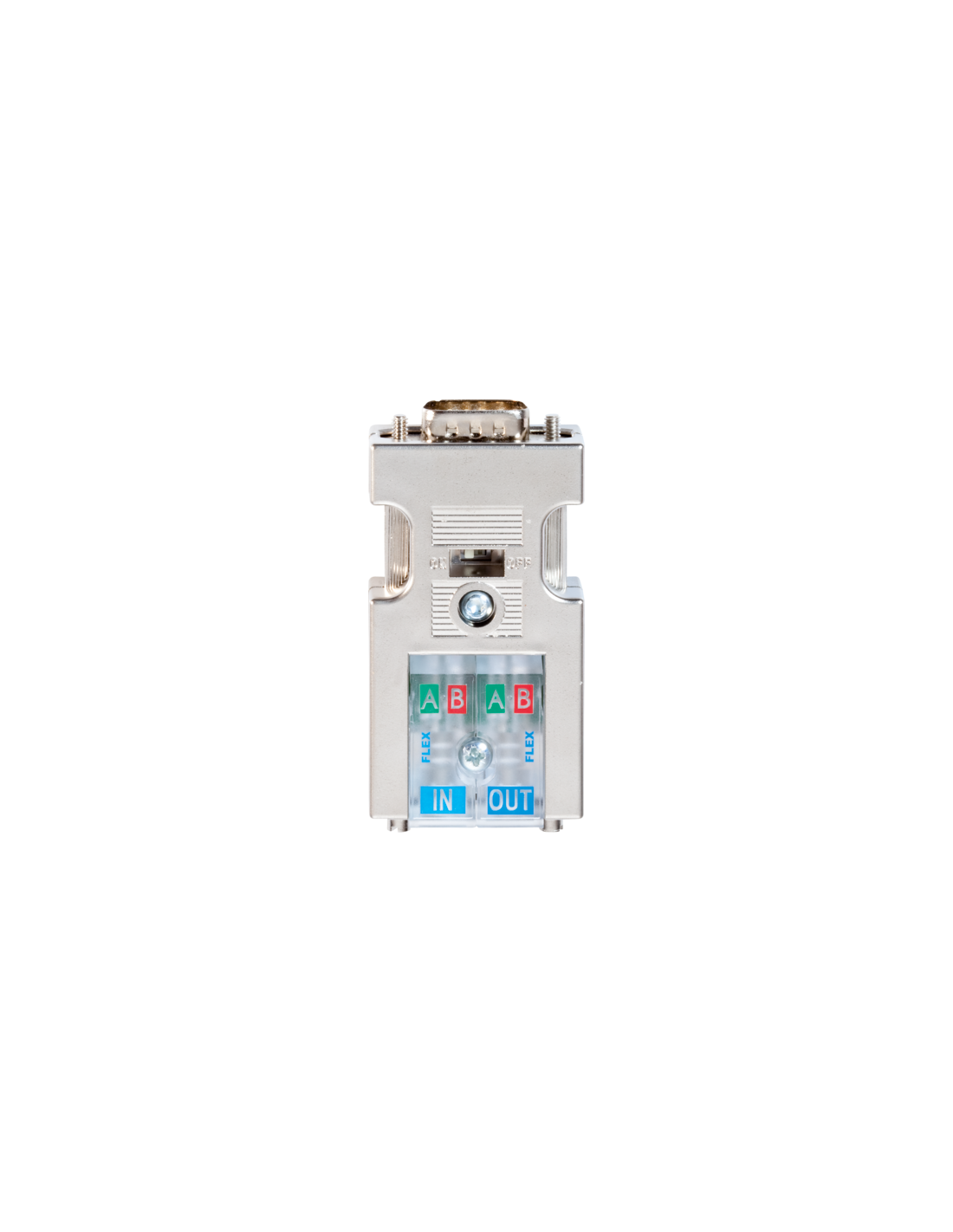

Wtyczka Profibus SUB-D9 180° 55584 – niezawodne złącze do przemysłowych systemów komunikacji
Wtyczka Profibus SUB-D9 180° o kodzie produktu 55584 to profesjonalne złącze przeznaczone do systemów automatyki przemysłowej opartych na technologii PROFIBUS. Złącze wyposażone jest w 9-pinowy wtyk męski typu SUB-D, co umożliwia łatwą integrację z popularnymi urządzeniami sieci przemysłowej. Zastosowanie zacisków IDC pozwala na szybkie i bezpieczne podłączanie przewodów, bez konieczności lutowania.
Kluczowe cechy i zalety Wtyczki Profibus SUB-D9 180°
- Wysoka kompatybilność – dedykowana do przewodów stałych oraz elastycznych, przystosowana do kabli PROFIBUS FC.
- Wbudowany, zintegrowany terminator – umożliwia szybkie włączenie lub wyłączenie terminacji za pomocą wygodnego przełącznika.
- Łatwy montaż – złącze wyposażone w zaciski narzynające IDC pozwala na szybkie połączenie bez specjalistycznych narzędzi.
- Niezawodne połączenie – optymalnie nadaje się do środowisk przemysłowych, gdzie wymagane są wysokie prędkości transmisji danych do 12 MBit/s.
- Kompaktowe wymiary – ergonomiczny kształt oraz małe gabaryty (wysokość 72 mm, szerokość 35 mm, głębokość 17 mm) usprawniają instalację w miejscach o ograniczonej przestrzeni.
- Wysoka odporność na warunki otoczenia – zakres temperatury pracy od -25°C do +85°C oraz stopień ochrony IP20.
Typowe zastosowanie wtyczki Profibus SUB-D9 180° 55584
Wtyczka Profibus SUB-D9 znajduje zastosowanie w szerokiej gamie instalacji przemysłowych, gdzie stosuje się komunikację Profibus DP, m.in. w automatyce, systemach sterowania maszyn, rozdzielniach elektrycznych, liniach produkcyjnych czy instalacjach procesowych. Umożliwia szybkie podłączanie i testowanie urządzeń, w tym również łatwe podłączenie programatora w trakcie diagnostyki lub uruchamiania instalacji.
Zalety stosowania wtyczki Profibus SUB-D9 180° 55584 w sieciach komunikacyjnych
Dzięki uniwersalnemu złączu SUB-D9 oraz zintegrowanemu terminatorowi, wtyczka ułatwia zarówno budowę nowych, jak i modernizację już istniejących instalacji Profibus. Połączenia typu IN/OUT ułatwiają wprowadzanie kolejnych urządzeń do magistrali, a solidna, metalowa obudowa zwiększa trwałość i odporność na zakłócenia elektromagnetyczne.
Złącze Profibus SUB-D9 180° to sprawdzone rozwiązanie do precyzyjnego i niezawodnego wykonania połączeń w nowoczesnych sieciach teleinformatycznych przemysłu.
