Blok zacisków potencjałowych
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd sumaryczny maks. | 10 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 70 mm |
| Szerokość | 56 mm |
| Głębokość | 32,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
| PIN 7 | 0 V |
| PIN 8 | 0 V |
| PIN 9 | 0 V |
| PIN 10 | 0 V |

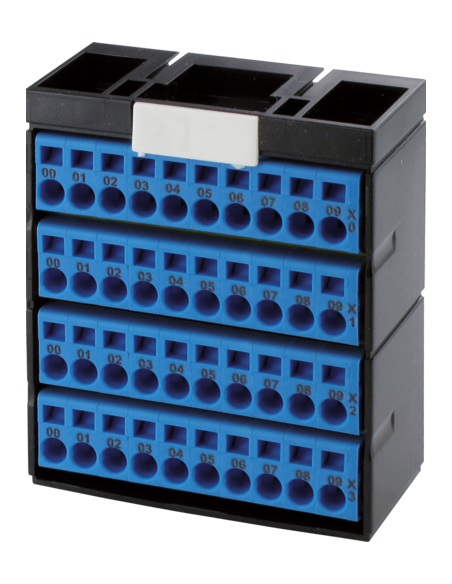

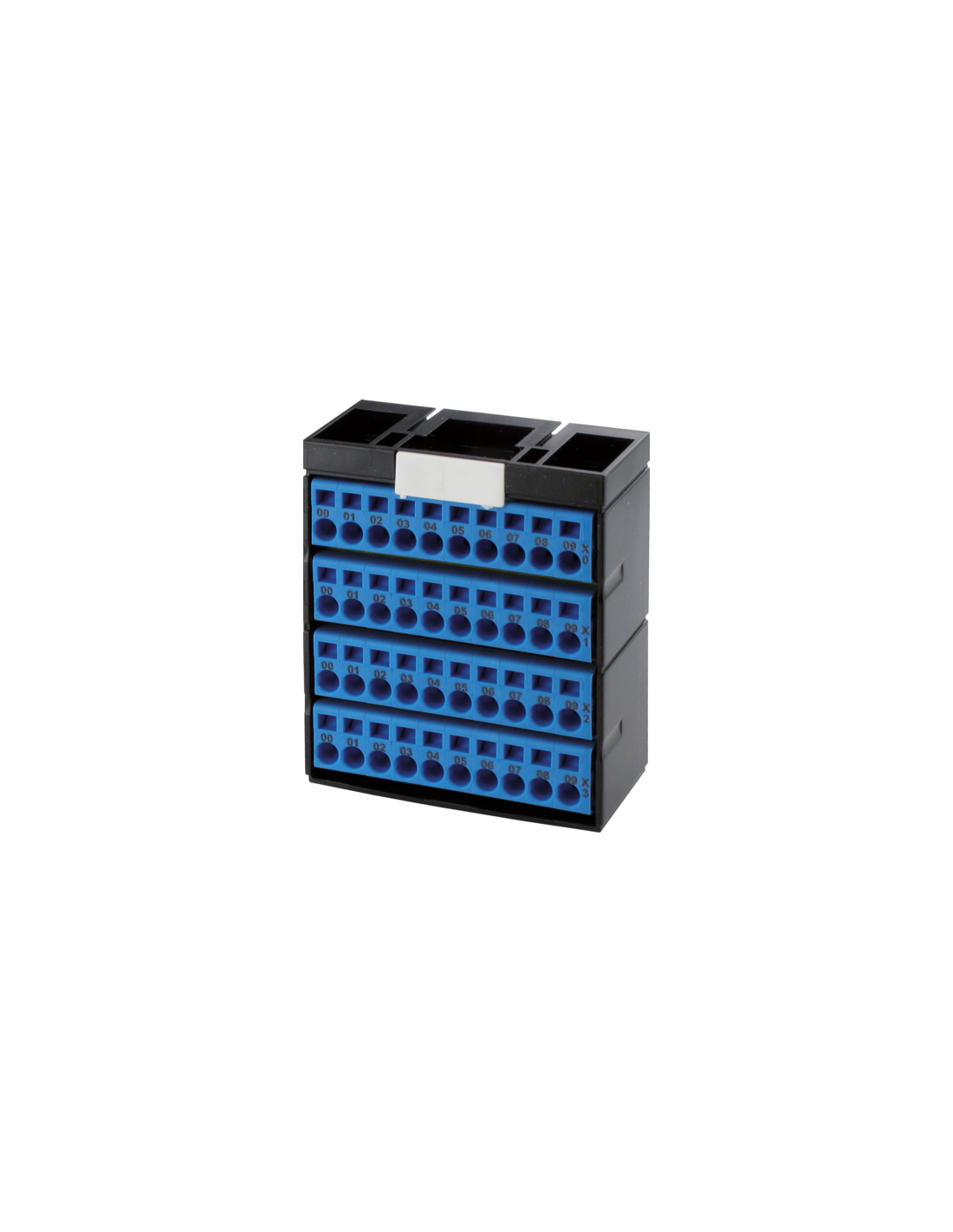

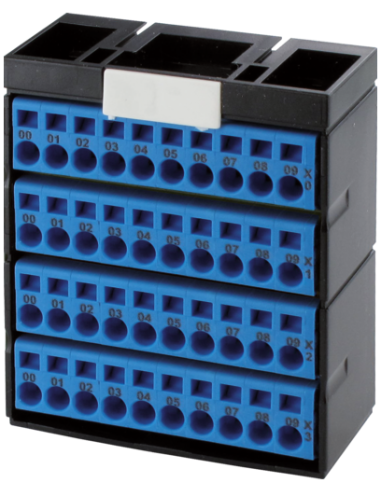

Blok mocy 4x niebieski – złączka zaciskowa 56085
Blok mocy 4x niebieski o numerze katalogowym 56085 to uniwersalne i praktyczne rozwiązanie do rozdzielania potencjałów w systemach automatyki oraz instalacjach elektrycznych. Konstrukcja wykorzystuje cztery rzędy zacisków sprężynowych, które umożliwiają szybkie i pewne podłączanie przewodów bez konieczności używania narzędzi.
Zastosowanie bloku mocy zaciskowego 4x niebieskiego
Blok mocy zaciskowy znajduje szerokie zastosowanie w systemach sterowania, szafach rozdzielczych, aparaturze pomiarowej oraz automatyce przemysłowej, a także w rozdzielniach zasilania niskonapięciowego. Idealnie sprawdza się tam, gdzie potrzebny jest niezawodny rozdział napięcia i prądów w obrębie jednego lub wielu obwodów elektrycznych.
- Rozdzielnie przemysłowe i szafy sterownicze
- Automatyka procesowa
- Instalacje maszyn i urządzeń produkcyjnych
- Systemy zasilania awaryjnego
- Układy pomiarowe i testowe
Kluczowe zalety bloku mocy 4x niebieskiego 56085
- Łatwość montażu dzięki zastosowaniu zacisków sprężynowych FK – szybkie i beznarzędziowe podłączanie przewodów.
- Duża liczba biegunów – aż 10 punktów połączeniowych w każdej sekcji zapewnia wszechstronne możliwości łączenia.
- Kompaktowe wymiary (wysokość 70 mm, szerokość 56 mm, głębokość 32,5 mm) umożliwiają oszczędność miejsca wewnątrz szafy rozdzielczej.
- Wysoka obciążalność prądowa – umożliwia przepływ prądu sumarycznego do 10 A.
- Bezpieczna eksploatacja dzięki stopniowi ochrony IP20 oraz przeznaczeniu do napięć roboczych do 30 V AC/DC.
- Uniwersalność – możliwość pracy w szerokim zakresie temperatur od 0 do 55°C (praca) oraz od -40 do 85°C (przechowywanie).
- Przejrzystość połączeń – wyraźne oznaczenia pinów oraz czytelne, niebieskie uchwyty stykowe ułatwiają identyfikację torów przyłączeniowych.
Typowe zastosowania bloku mocy do szaf sterowniczych
Bloki tego typu stanowią podstawę sprawnego i bezpiecznego prowadzenia instalacji elektrycznych w przemyśle oraz automatyce budynkowej. Najczęściej wykorzystywane są do:
- Rozdziału potencjałów zasilających
- Łączenia linii wspólnych (masa, zasilanie 0V)
- Realizacji połączeń grupowych
- Tworzenia punktów serwisowych do testowania instalacji
Budowa bloku mocy 4x niebieskiego – przemyślane rozwiązania
Każda sekcja bloku wyposażona jest w zaciski sprężynowe typu FK, co zwiększa wygodę pracy oraz gwarantuje pewny i stabilny kontakt elektryczny. Dzięki zastosowaniu wyłącznie bezpiecznych i trwałych materiałów blok zapewnia wysoki poziom bezpieczeństwa użytkowania oraz długą żywotność nawet w warunkach intensywnej eksploatacji.
Podsumowanie
Blok mocy 4x niebieski 56085 to element niezbędny w każdej zaawansowanej rozdzielni przemysłowej oraz automatyce. Zapewnia wygodę okablowania, bezpieczeństwo połączeń i niezawodność pracy całego systemu.
