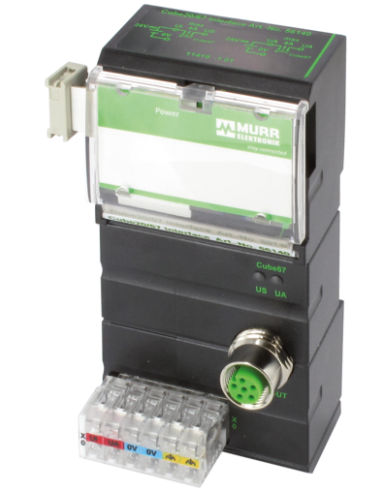

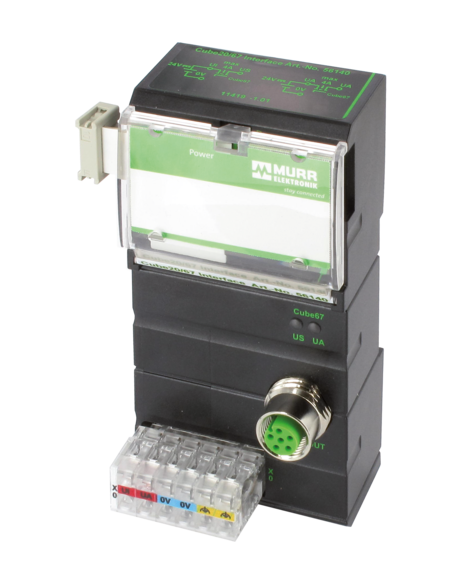

Połączenie systemowe Cube20/67
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30,2 V |
| Napięcie robocze UA DC | 24 V |
| Napięcie robocze UA DC min. | 18 V |
| Napięcie robocze UA DC maks. | 30,2 V |
| Pobór prądu maks. | 25 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 4 A |
Diagnozy
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 15 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

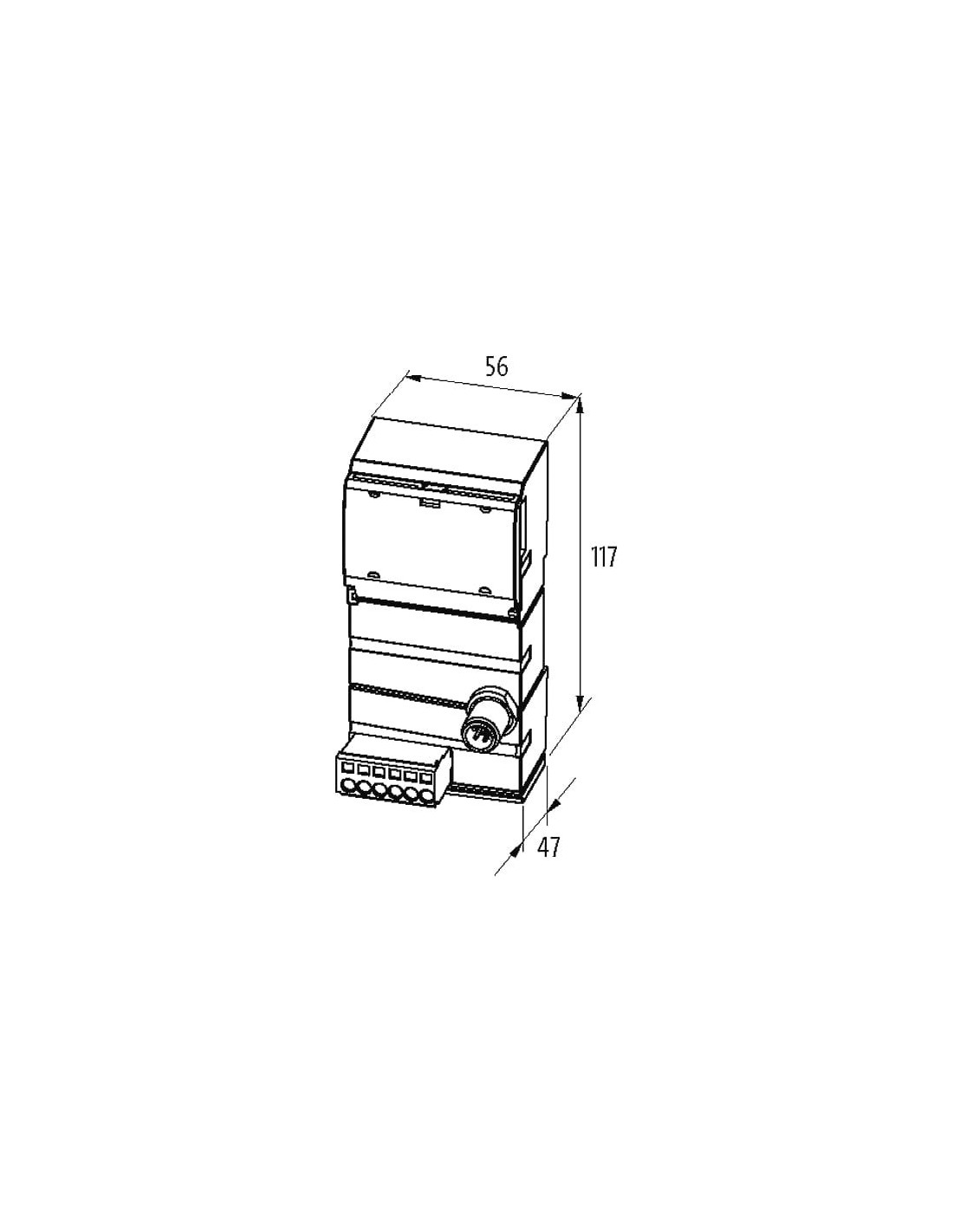

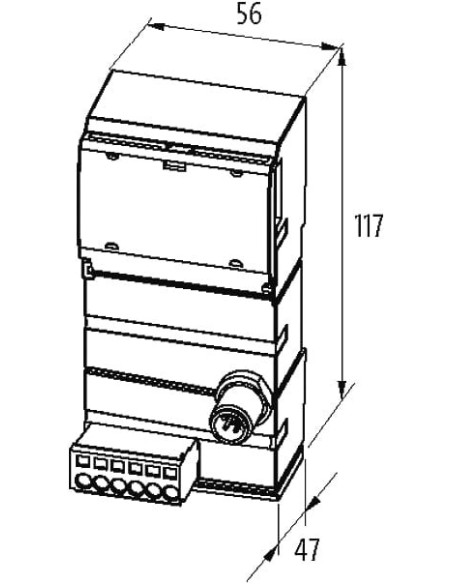

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Cube67 Out |
| Typ przyłącza 2 | X0 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | UI |
| PIN 2 | UA |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | FE |
| PIN 6 | FE |
