dla oporników i temperatury
AI4 - (E) RTD
Dane elektryczne | Zasilanie
| Idle current external max. | 70 mA |
| Pobór prądu maks. | 25 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wejście
| Type input | 1000, Pt100, Ni100, 200, 200, R 0...3000 Ω, 120, 500, 500 |
| Czas przetwarzania wejścia analogowego na kanał maks. | 600 ms |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |

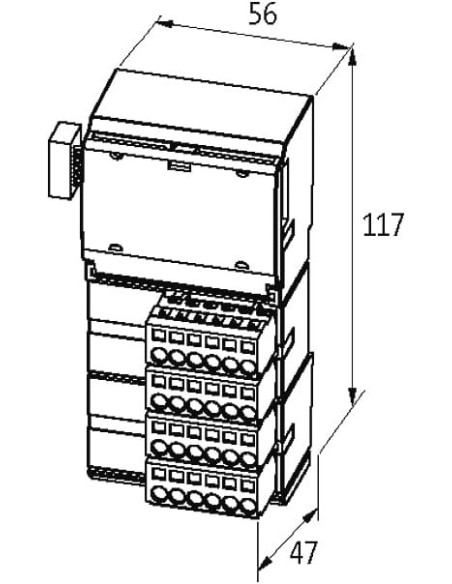

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | + R 0 |
| PIN 2 | + R 1 |
| PIN 3 | + R 2 |
| PIN 4 | + R 3 |
| PIN 5 | UI |
| PIN 6 | UI |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | RL 0 |
| PIN 2 | RL 1 |
| PIN 3 | RL 2 |
| PIN 4 | RL 3 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | FE |
| PIN 2 | FE |
| PIN 3 | FE |
| PIN 4 | FE |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | - R 0 |
| PIN 2 | - R 1 |
| PIN 3 | - R 2 |
| PIN 4 | - R 3 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |

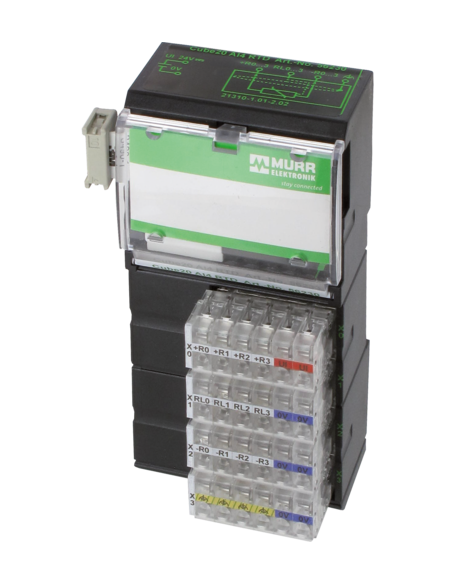

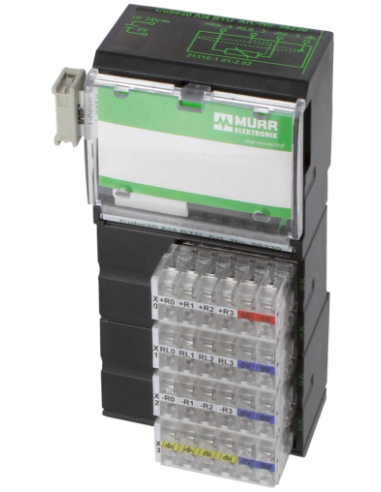

Moduł sieciowy Cube20 AI4 RTD 56230 – precyzyjny moduł pomiarowy dla przemysłu
Moduł sieciowy Cube20 AI4 RTD 56230 to zaawansowane rozwiązanie umożliwiające precyzyjny pomiar temperatury i wartości rezystancji w przemysłowych instalacjach automatyki. Dzięki czterem analogowym kanałom wejściowym, stworzonym specjalnie dla czujników RTD oraz pomiaru rezystancji, moduł sprawdza się idealnie w aplikacjach wymagających niezawodności i wysokiej dokładności.
Zalety modułu Cube20 AI4 RTD 56230
- Wielofunkcyjność – obsługuje szeroki zakres czujników, w tym standardowe Pt100, Ni100, 1000 oraz pomiar rezystancji od 0 do 3000 Ω.
- Diagnostyka na poziomie modułu i kanału – zapewnia skuteczne monitorowanie pracy, wczesne wykrywanie zwarć, przeciążeń oraz spadku napięcia.
- Łatwa integracja z systemami przemysłowymi – montaż na szynie DIN (EN 60715) oraz sprężynowe złącza zapewniające szybką i pewną instalację.
- Kompaktowe wymiary – oszczędność miejsca w rozdzielnicach: tylko 117 mm wysokości, 56 mm szerokości oraz 47 mm głębokości.
- Ochrona IP20 – zapewnia bezpieczeństwo eksploatacji w szafach sterowniczych.
- Szeroki zakres temperatur pracy – od 0°C do 55°C, co umożliwia stosowanie modułu nawet w wymagających warunkach przemysłowych.
Typowe zastosowania Cube20 AI4 RTD 56230
Moduł AI4 RTD 56230 jest doskonałym wyborem wszędzie tam, gdzie niezbędna jest precyzyjna kontrola temperatury i rezystancji. Idealnie nadaje się do:
- Systemów HVAC (ogrzewanie, wentylacja, klimatyzacja),
- Instalacji przemysłowych i procesowych,
- Automatyzacji maszyn oraz linii produkcyjnych,
- Stacji monitoringu parametrów środowiskowych w przemyśle spożywczym, chemicznym i farmaceutycznym,
- Pomiarów laboratoryjnych.
Możliwości podłączeń i szybkość instalacji
Wygodne złącza sprężynowe typu FK umożliwiają szybkie i solidne podłączenie przewodów o przekroju do 2,5 mm². Moduł oferuje cztery indywidualne złącza z dobrze oznaczonymi pinami, co dodatkowo ułatwia instalację i późniejszą eksploatację.
Konstrukcja modułowa oraz montaż "na zatrzask" pozwalają w łatwy sposób rozbudowywać istniejące systemy sterowania o kolejne funkcjonalności pomiarowe.
Bezpieczeństwo i funkcje diagnostyczne
Moduł Cube20 AI4 RTD 56230 wyposażony jest w zaawansowane funkcje diagnostyczne. Statusy są sygnalizowane przez diody LED oraz system komunikacji magistralowej. Moduł automatycznie wykrywa i sygnalizuje stany nieprawidłowe, takie jak zwarcia, przeciążenia czy niedobory napięcia – zwiększa to niezawodność działania oraz ułatwia obsługę serwisową całego systemu.
Parametry techniczne – przystosowanie do wymagań przemysłu
Moduł charakteryzuje się solidną budową oraz spełnia normy przemysłowe, dzięki czemu jest przystosowany do pracy w trudnych warunkach i intensywnej eksploatacji.
Cube20 AI4 RTD 56230 to wybór pozwalający na sprawne i niezawodne monitorowanie temperatury i rezystancji – kluczowych parametrów w nowoczesnych systemach automatyki przemysłowej.
