Moduł rozszerzający
DI32 - (E)
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 25 mA |
| Prąd sumaryczny UA maks. | 12 A |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 0,7 A |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation input/input | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DI 0 |
| PIN 2 | DI 1 |
| PIN 3 | DI 2 |
| PIN 4 | DI 3 |
| PIN 5 | DI 4 |
| PIN 6 | DI 5 |
| PIN 7 | DI 6 |
| PIN 8 | DI 7 |
| PIN 9 | UI |
| PIN 10 | UI |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DI 8 |
| PIN 2 | DI 9 |
| PIN 3 | DI 10 |
| PIN 4 | DI 11 |
| PIN 5 | DI 12 |
| PIN 6 | DI 13 |
| PIN 7 | DI 14 |
| PIN 8 | DI 15 |
| PIN 9 | 0 V |
| PIN 10 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DI 16 |
| PIN 2 | DI 17 |
| PIN 3 | DI 18 |
| PIN 4 | DI 19 |
| PIN 5 | DI 20 |
| PIN 6 | DI 21 |
| PIN 7 | DI 22 |
| PIN 8 | DI 23 |
| PIN 9 | US |
| PIN 10 | US |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DI 24 |
| PIN 2 | DI 25 |
| PIN 3 | DI 26 |
| PIN 4 | DI 27 |
| PIN 5 | DI 28 |
| PIN 6 | DI 29 |
| PIN 7 | DI 30 |
| PIN 8 | DI 31 |
| PIN 9 | 0 V |
| PIN 10 | 0 V |

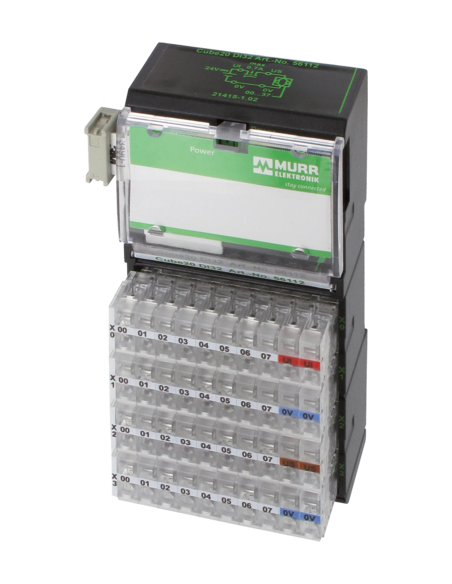

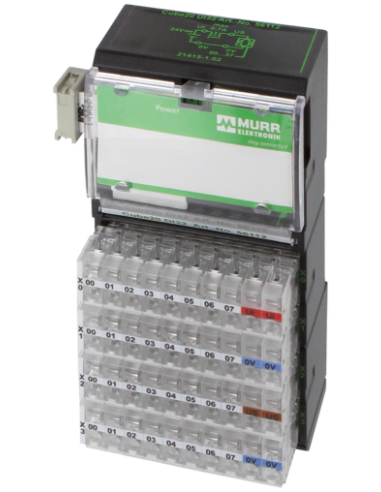

Moduł sieciowy Cube20 DI32 56112 – Rozszerzenie wejść cyfrowych do systemów automatyki
Moduł sieciowy Cube20 DI32 56112 to zaawansowane rozwiązanie do rozbudowy systemów automatyki przemysłowej o 32 kanały wejść cyfrowych. Został stworzony z myślą o szybkim i elastycznym podłączaniu sygnałów, co sprawia, że znajduje szerokie zastosowanie w obszarach przemysłowych, gdzie niezbędna jest niezawodność oraz prostota montażu.
Zastosowania modułu Cube20 DI32
Moduł DI32 idealnie sprawdza się w szafach sterowniczych, na liniach montażowych, w systemach maszynowych oraz wszędzie tam, gdzie kluczowa jest możliwość odczytu wielu sygnałów cyfrowych. Stosowanie tego modułu umożliwia efektywną rozbudowę istniejących systemów sterowania bazujących na rozwiązaniach Murrelektronik Cube20.
- Nowoczesne linie produkcyjne – szybkie i niezawodne zbieranie sygnałów z czujników i wyłączników.
- Systemy rozdzielni automatyki – poszerzenie liczby obsługiwanych sygnałów bez konieczności skomplikowanej rekonfiguracji instalacji.
- Automatyzacja procesów magazynowych – obsługa dużej liczby wejść sterujących.
Najważniejsze zalety techniczne modułu sieciowego DI32 56112

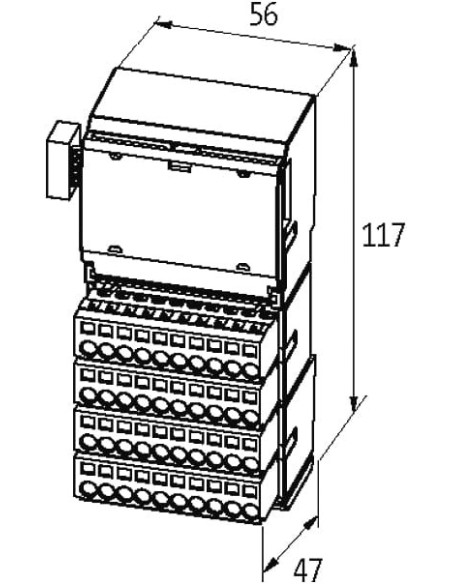

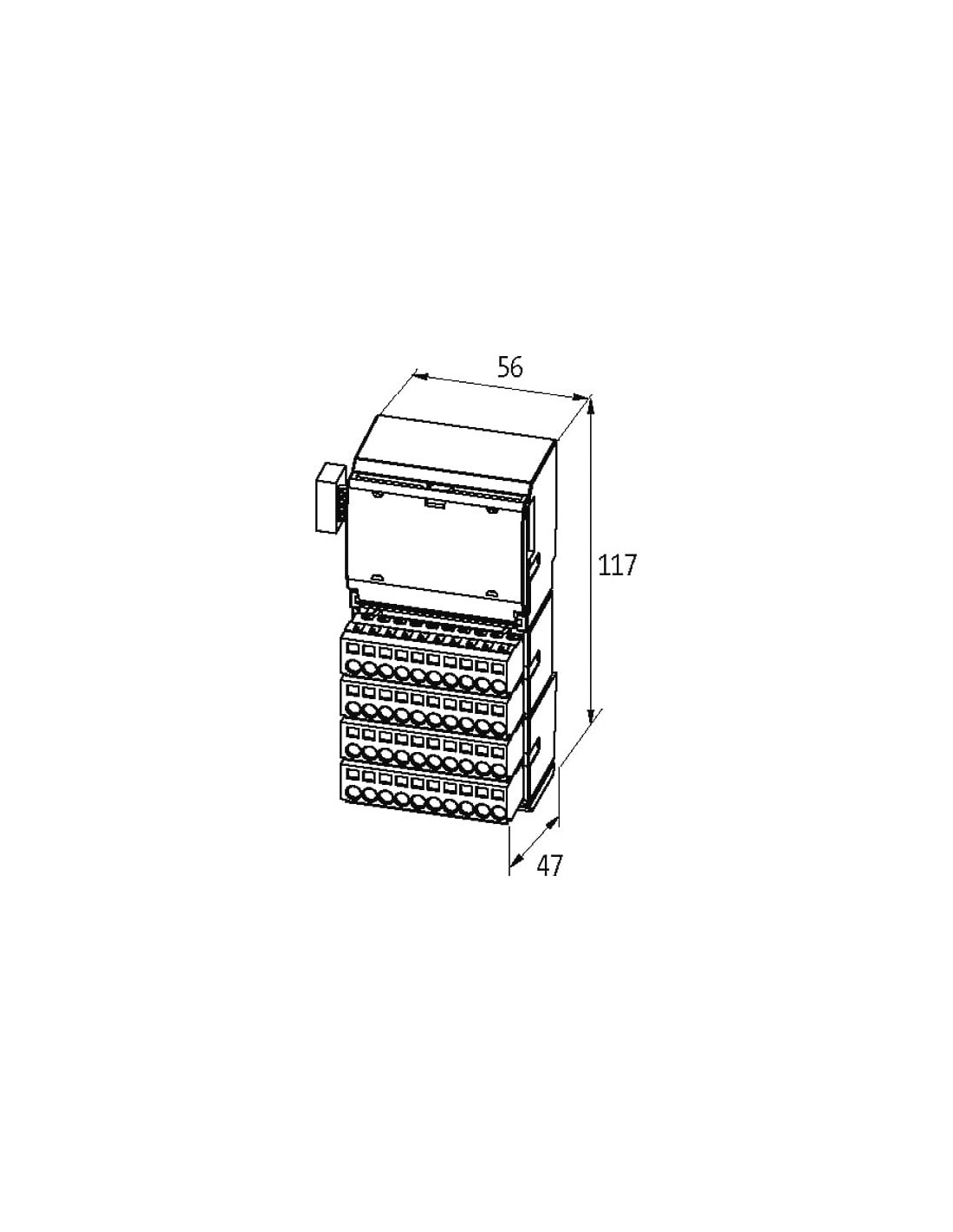

Wytrzymała konstrukcja i kompaktowe wymiary (117 x 56 x 47 mm) pozwalają na montaż modułu nawet w ograniczonej przestrzeni. Obudowa o stopniu ochrony IP20 zapewnia odpowiednią ochronę w warunkach przemysłowych.
Moduł wyposażony jest w zaciski sprężynowe FK, które zapewniają szybki i pewny montaż przewodów oraz niezawodne połączenie elektryczne. Oznaczenia przewodów na zaciskach ułatwiają instalację i diagnostykę.
- Obsługa do 32 sygnałów wejściowych typu PNP (zgodność z normą EN 61131-2)
- Szybki czas reakcji dzięki filtracji wejść na poziomie 1 ms
- Diagnoza stanu i błędów zarówno bezpośrednio przez LED, jak również przez magistralę komunikacyjną
- Galwaniczna separacja sekcji wejściowych dla zwiększenia bezpieczeństwa i niezawodności działania
Łatwość integracji w nowoczesnych systemach sterowania
Moduł Cube20 DI32 jest kompatybilny z popularnymi szynami montażowymi (zgodność z EN 60715), co znacząco ułatwia integrację w istniejących instalacjach. Montaż typu "snap-on" umożliwia szybką rozbudowę systemu bez użycia narzędzi.
Złącza podzielone na cztery sekcje umożliwiają przejrzyste prowadzenie okablowania i łatwy dostęp do każdego z 32 wejść cyfrowych.
Bezpieczeństwo i niezawodność działania
Moduł DI32 56112 posiada rozbudowane funkcje diagnostyczne, takie jak wczesne wykrywanie zwarć oraz przeciążeń, a także sygnalizację niedostatecznego napięcia. Wbudowana galwaniczna separacja sekcji wejściowych zwiększa bezpieczeństwo podłączonych urządzeń.
Typowe zastosowania i grupy docelowe
Produkt jest przeznaczony do stosowania w automatyce przemysłowej, w tym w automatyce produkcyjnej, systemach transportu wewnętrznego, szafach sterowniczych oraz rozbudowie instalacji technologicznych. Dzięki uniwersalności i łatwości instalacji, sprawdzi się zarówno w rozbudowanych fabrykach, jak i w mniejszych zakładach przemysłowych.
- Systemy automatyki przemysłowej i robotyki
- Maszyny technologiczne i linie montażowe
- Rozproszona rejestracja sygnałów wejściowych
- Systemy monitoringu i kontroli procesów
Moduł sieciowy Cube20 DI32 56112 to niezastąpiony element każdej nowoczesnej instalacji przemysłowej, która wymaga rozbudowy liczby wejść cyfrowych z zachowaniem niezawodności, bezpieczeństwa i łatwości obsługi.
