Węzeł magistrali
DI8 - (BN-P)
PROFIBUS DP
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 150 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 0,7 A |
Dane techniczne | Komunikacja przemysłowa
| Machine Option Management | tak |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 244 Bytes |
| Zakres adresów wejść maks. | 244 Bytes |
| Zakres adresów min. | 0 |
| Zakres adresów maks. | 99 |
| Rodzaj adresowania | Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Układ pinów
| Rząd zacisków X2 | Input |
| Rząd zacisków X3 | Input |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation input/output | tak |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 15 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

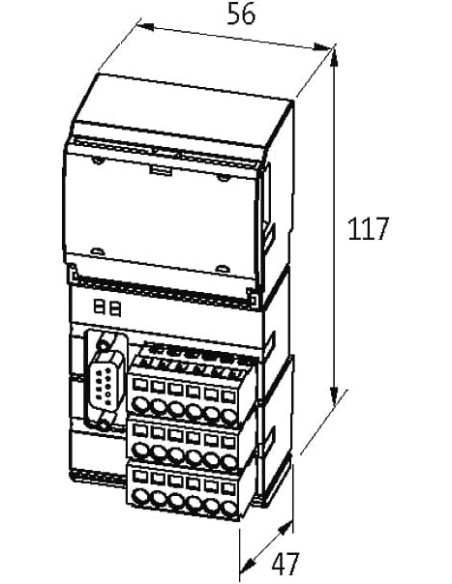

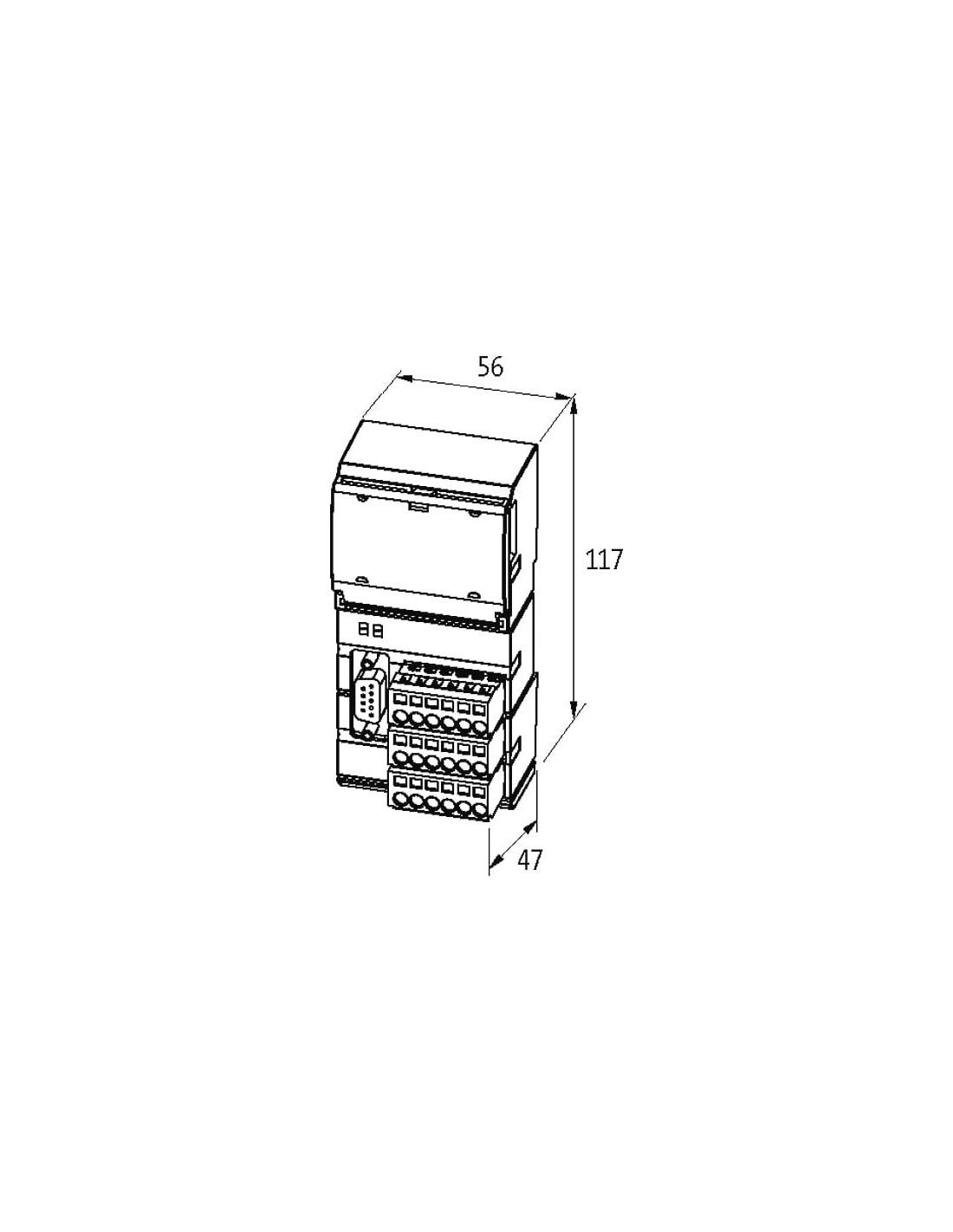

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | ProfiBus In |
| Typ przyłącza 2 | X0 |
| Typ przyłącza 3 | X1 |
| Typ przyłącza 4 | X2 |
Typ przyłącza 1
| Family construction form | D-Sub |
| Gender | female |
| Kolor uchwytu stykowego | biały |
| Liczba biegunów | 9 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | UB |
| PIN 4 | UB |
| PIN 5 | UI |
| PIN 6 | UI |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DI 0 |
| PIN 2 | DI 1 |
| PIN 3 | DI 2 |
| PIN 4 | DI 3 |
| PIN 5 | US |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DI 4 |
| PIN 2 | DI 5 |
| PIN 3 | DI 6 |
| PIN 4 | DI 7 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |

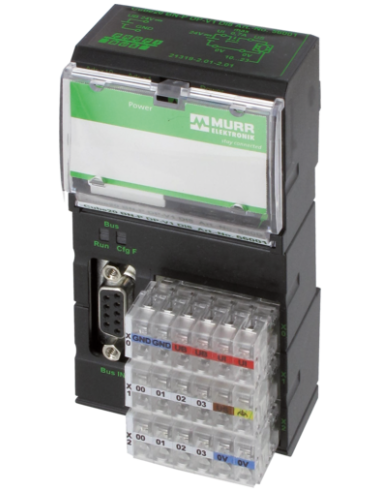

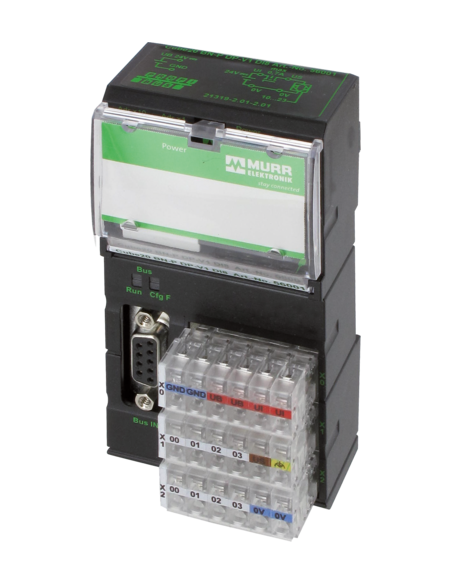

Węzeł sieciowy Cube20 BN-P Profibus 56001 – Moduł Wejść Cyfrowych do Systemów Automatyki
Węzeł sieciowy Cube20 BN-P Profibus 56001 to nowoczesny moduł wejść cyfrowych, przeznaczony do integracji w zaawansowanych instalacjach automatyki przemysłowej. Urządzenie spełnia najwyższe wymagania dotyczące niezawodności, komunikacji oraz ergonomicznego montażu na szynie DIN.
Zastosowania i możliwości wykorzystania Cube20 BN-P Profibus
Moduł BN-P Profibus jest dedykowany systemom sterowania opartym o magistralę PROFIBUS DP, powszechnie wykorzystywaną w nowoczesnych liniach produkcyjnych, systemach maszynowych oraz aplikacjach przemysłowych, które wymagają wysokiej prędkości transmisji danych oraz dużej liczby sygnałów cyfrowych.
Rozwiązanie to idealnie sprawdzi się wszędzie tam, gdzie konieczne jest niezawodne i szybkie połączenie urządzeń automatyki, takich jak sterowniki PLC, czujniki czy elementy wykonawcze.
- Automatyka przemysłowa – linie produkcyjne, pakujące, montażowe
- Systemy sterowania maszynami – wtryskarki, obrabiarki CNC, paletyzatory
- Instalacje zintegrowane – rozproszone systemy I/O w dużych fabrykach
- Modernizacje i rozbudowy istniejących linii – łatwa integracja dzięki komunikacji PROFIBUS
Podstawowe cechy i zalety – Cube20 BN-P Profibus 56001
- 8 wejść cyfrowych PNP (EN 61131-2) – zapewniają szybki zbiór sygnałów z urządzeń polowych
- Wytrzymała konstrukcja modułowa – pozwala na rozbudowę o 15 modułów rozszerzających, a także ułatwia serwisowanie i rozbudowę systemu
- Kompaktowe wymiary (117 x 56 x 47 mm) umożliwiają instalację nawet w ograniczonej przestrzeni rozdzielni
- Szybki czas reakcji wejść (filtr 1 ms) gwarantuje sprawne wykrywanie sygnałów
- Zabezpieczenia i diagnostyka – wbudowane mechanizmy monitorowania podnapięcia, przeciążenia, zwarcia oraz diagnostyka sygnalizowana przez diody LED na module i poszczególnych kanałach
- Bezpieczna galvaniczna separacja wejść/wyjść oraz napięcia roboczego zapewnia ochronę urządzeń sterujących
- Łatwa i szybka instalacja dzięki złączom sprężynowym oraz przejrzystym schematom pinów (D-Sub, X0-X2)
- Uniwersalny montaż na szynie DIN (EN 60715), szybki system zatrzaskowy
- Stopień ochrony IP20 – bezpieczna eksploatacja w suchych i kontrolowanych warunkach przemysłowych
- Szeroki zakres temperatur pracy: od 0°C do +55°C (przechowywanie: od -20°C do +85°C)
Specyfikacja techniczna i kompatybilność
CUBE20 BN-P Profibus 56001 jest kompatybilny z systemami opartymi o magistralę PROFIBUS DP, dzięki czemu sprawdzi się jako element rozproszonych systemów wejść/wyjść. Stosowany jest zarówno w nowych, jak i modernizowanych instalacjach przemysłowych, zapewniając sprawną komunikację, precyzyjne zarządzanie wejściami cyfrowymi oraz szerokie możliwości rozbudowy i integracji.
Wysoka funkcjonalność, niezawodność pracy oraz szerokie możliwości zastosowania sprawiają, że Cube20 BN-P Profibus 56001 to nowoczesne rozwiązanie dla każdego systemu automatyki przemysłowej, wymagającego efektywnej komunikacji oraz szybkiej i bezpiecznej obsługi sygnałów wejściowych.
