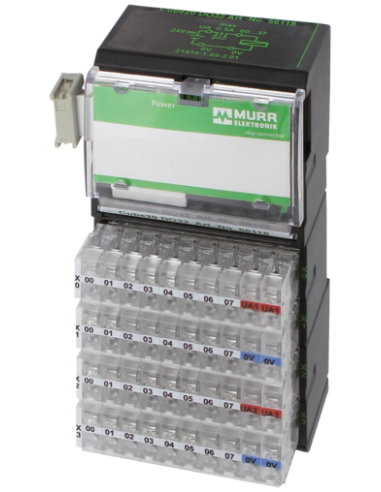

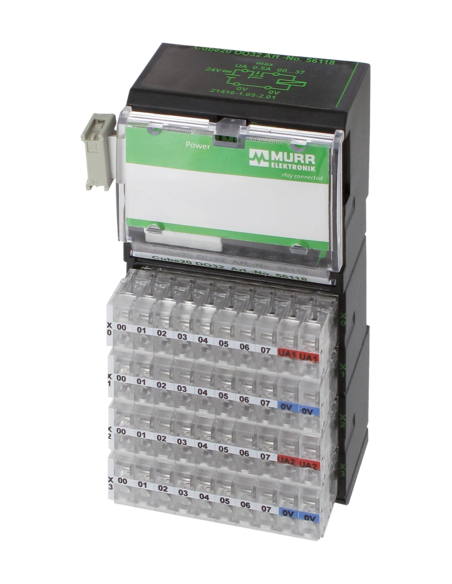

Moduł rozszerzający
Wyjścia cyfrowe
DO32 - (E)
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 25 mA |
| Prąd sumaryczny UA maks. | 12 A |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation output/output | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

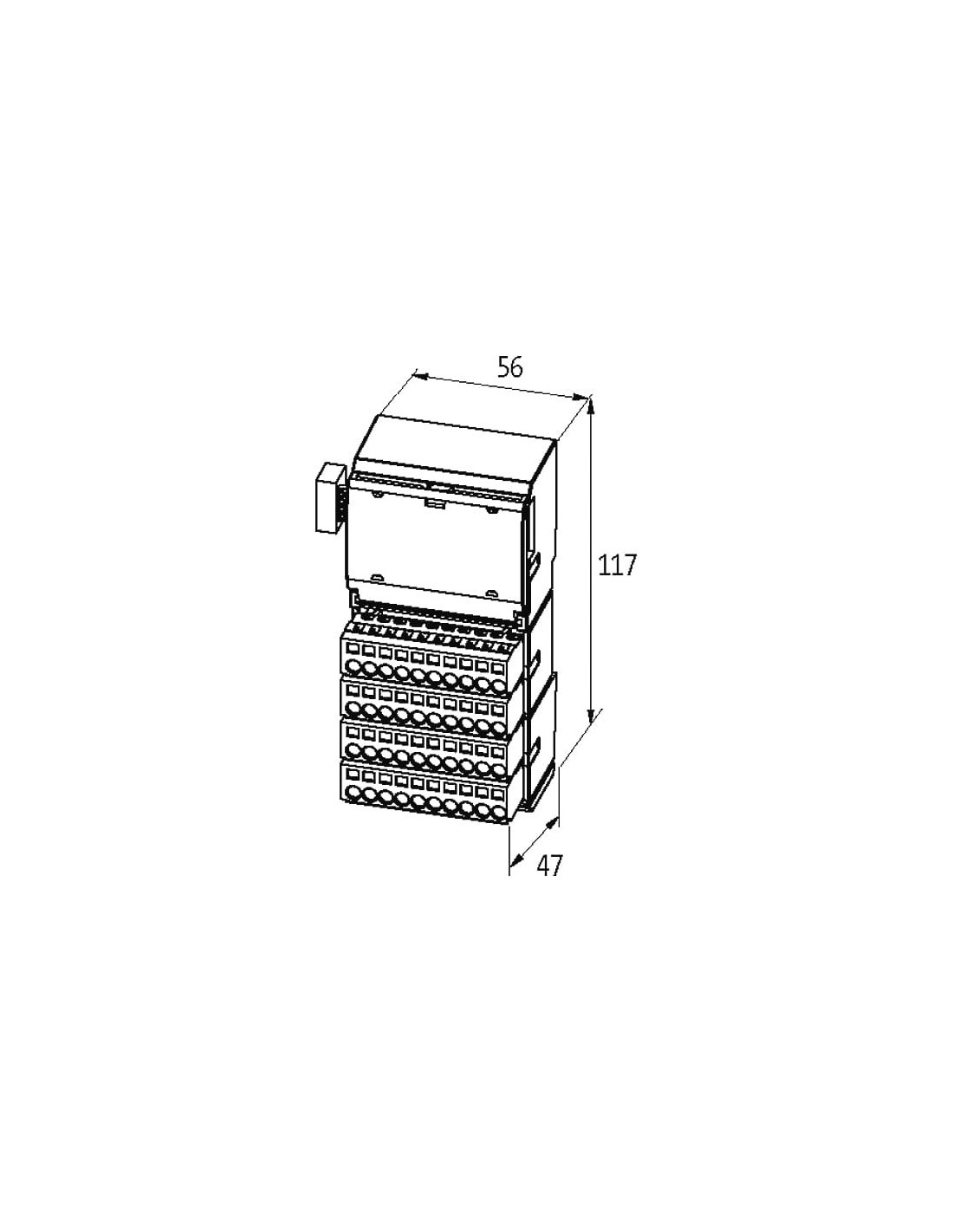

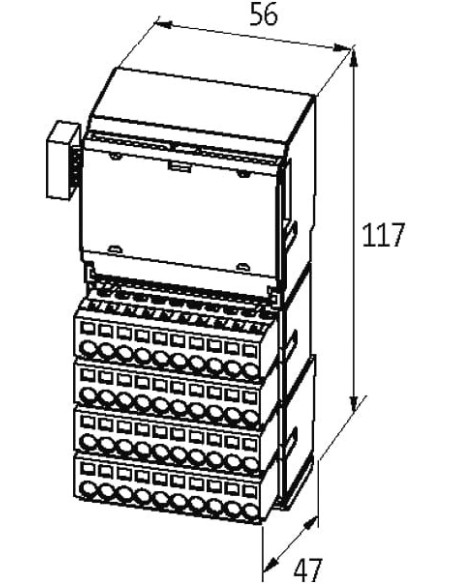

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X3 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DO 0 |
| PIN 2 | DO 1 |
| PIN 3 | DO 2 |
| PIN 4 | DO 3 |
| PIN 5 | DO 4 |
| PIN 6 | DO 5 |
| PIN 7 | DO 6 |
| PIN 8 | DO 7 |
| PIN 9 | UA 1 |
| PIN 10 | UA 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DO 8 |
| PIN 2 | DO 9 |
| PIN 3 | DO 10 |
| PIN 4 | DO 11 |
| PIN 5 | DO 12 |
| PIN 6 | DO 13 |
| PIN 7 | DO 14 |
| PIN 8 | DO 15 |
| PIN 9 | 0 V |
| PIN 10 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DO 16 |
| PIN 2 | DO 17 |
| PIN 3 | DO 18 |
| PIN 4 | DO 19 |
| PIN 5 | DO 20 |
| PIN 6 | DO 21 |
| PIN 7 | DO 22 |
| PIN 8 | DO 23 |
| PIN 9 | UA 2 |
| PIN 10 | UA 2 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | DO 24 |
| PIN 2 | DO 25 |
| PIN 3 | DO 26 |
| PIN 4 | DO 27 |
| PIN 5 | DO 28 |
| PIN 6 | DO 29 |
| PIN 7 | DO 30 |
| PIN 8 | DO 31 |
| PIN 9 | 0 V |
| PIN 10 | 0 V |
