Moduł rozszerzający
AI4 - (E) I
Napięcie/prąd
Dane elektryczne | Zasilanie
| Idle current external max. | 60 mA |
| Pobór prądu maks. | 25 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wejście
| Obciążenie rezystancyjne maks. | 300 Ω |
| Prąd wejściowy trybu 2 min. | 4 mA |
| Prąd wejściowy trybu 2 maks. | 20 mA |
| Prąd wejściowy min. | 0 mA |
| Prąd wejściowy maks. | 20 mA |
| Rezystancja wejściowa min. | 1000 kΩ |
| Czas przetwarzania wejścia analogowego na kanał maks. | 2 ms |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |

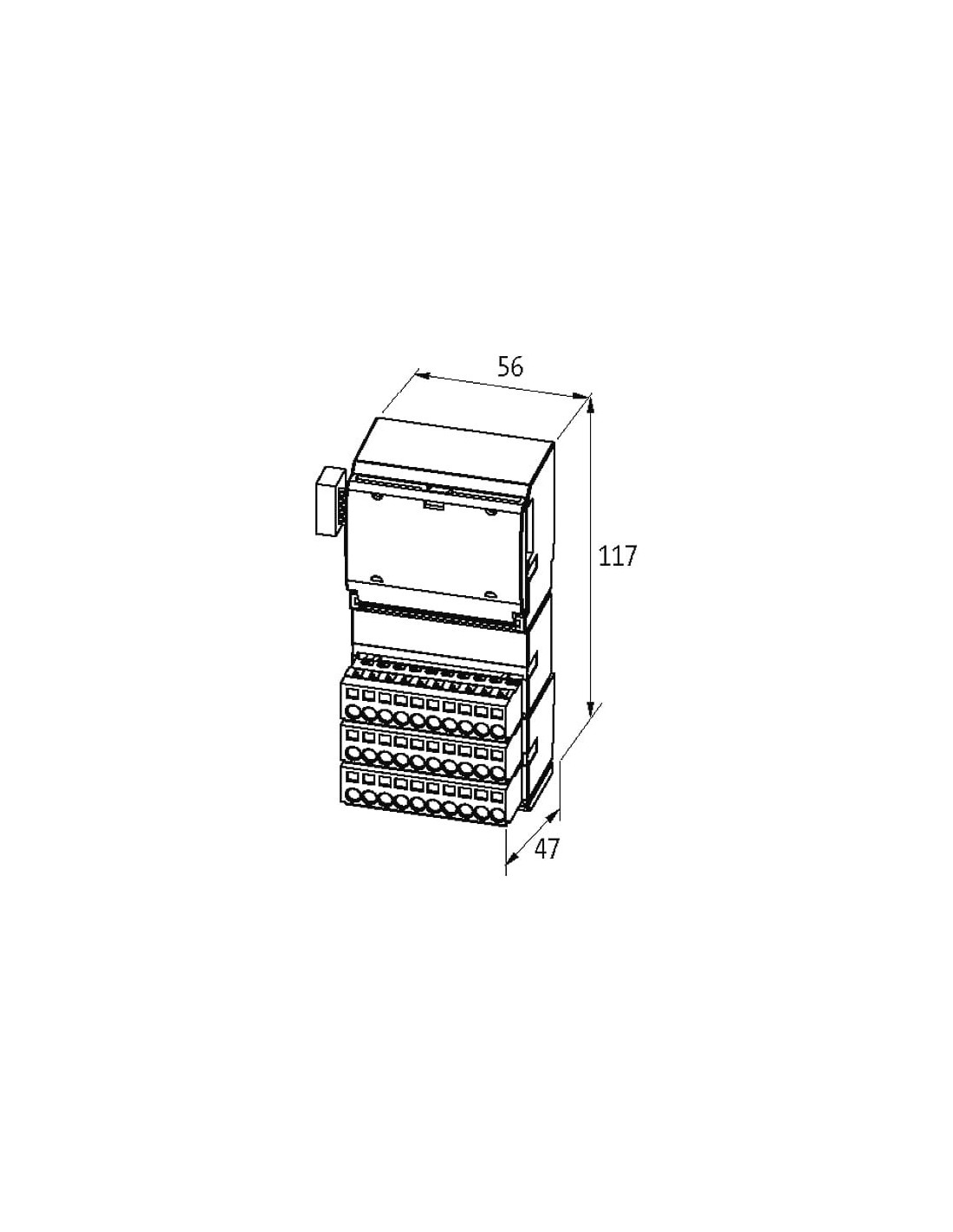

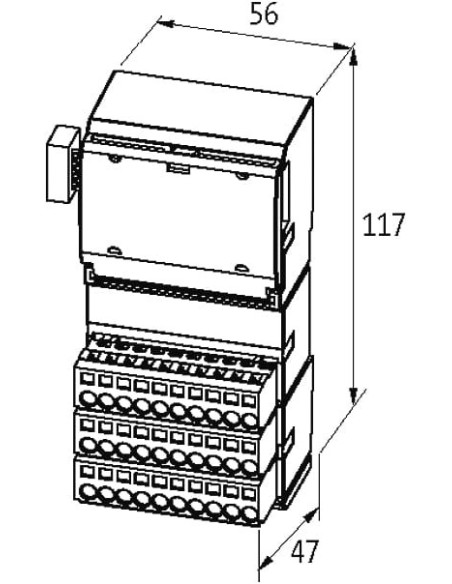

Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | + U 0 |
| PIN 2 | + I 0 |
| PIN 3 | + U 1 |
| PIN 4 | + I 1 |
| PIN 5 | + U 2 |
| PIN 6 | + I 2 |
| PIN 7 | + U 3 |
| PIN 8 | + I 3 |
| PIN 9 | UI |
| PIN 10 | UI |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | 0 V |
| PIN 2 | S 0 |
| PIN 3 | 0 V |
| PIN 4 | S 1 |
| PIN 5 | 0 V |
| PIN 6 | S 2 |
| PIN 7 | 0 V |
| PIN 8 | S 3 |
| PIN 9 | 0 V |
| PIN 10 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 10 |
| PIN 1 | US |
| PIN 2 | FE |
| PIN 3 | US |
| PIN 4 | FE |
| PIN 5 | US |
| PIN 6 | FE |
| PIN 7 | US |
| PIN 8 | FE |
| PIN 9 | 0 V |
| PIN 10 | 0 V |

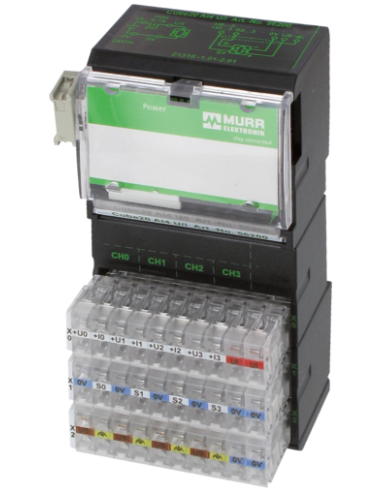

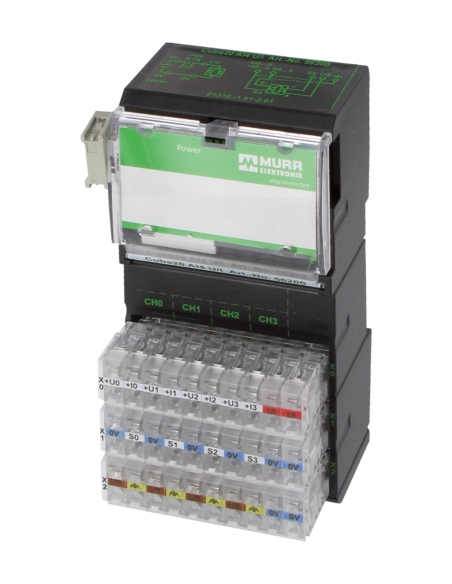

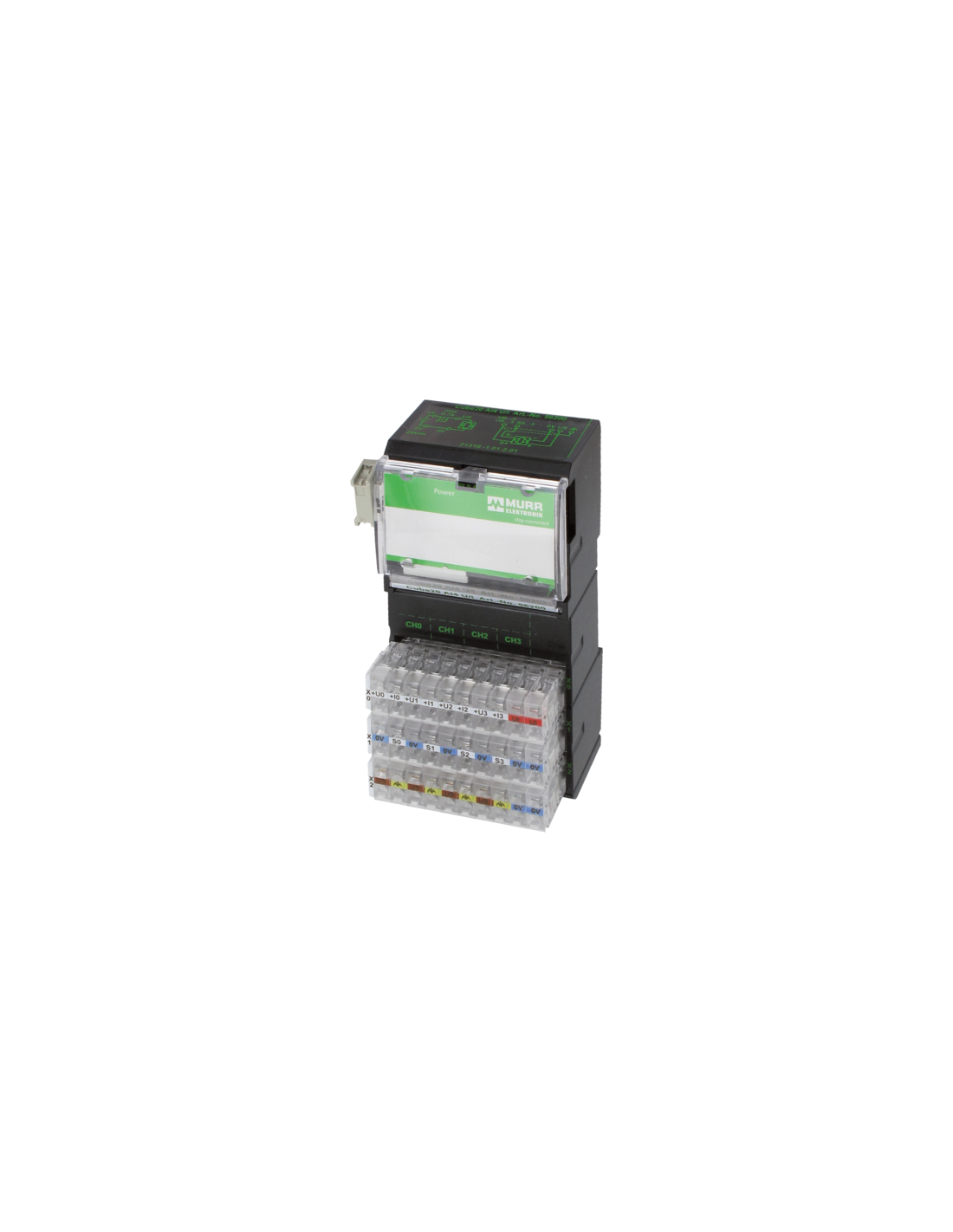

Moduł sieciowy Cube20 AI4 56200 – Rozbudowane możliwości integracji w systemach automatyki
Moduł sieciowy Cube20 AI4 56200 to zaawansowany moduł rozszerzeń przeznaczony do rozbudowy systemów automatyki przemysłowej. Urządzenie umożliwia skuteczną integrację wejść analogowych w instalacjach, zapewniając precyzyjny pomiar i niezawodne przesyłanie danych. To idealny wybór dla nowoczesnych rozdzielnic wymagających kompaktowych i elastycznych rozwiązań.
Zastosowania i możliwości wykorzystania modułu Cube20 AI4 56200
Moduł AI4 56200 dedykowany jest do pracy w środowiskach przemysłowych, gdzie istnieje potrzeba zliczania, przetwarzania i monitorowania analogowych sygnałów prądowych i napięciowych. Doskonale sprawdzi się w:
- Automatyce przemysłowej – do integracji z systemami sterowania produkcją i maszynami.
- Systemach monitoringu i kontroli procesów – umożliwia zbieranie danych pomiarowych z różnych czujników (np. ciśnienia, temperatury, poziomu cieczy).
- Budowie rozdzielnic – ułatwia łatwy montaż na szynie DIN zgodnie z normą EN 60715.
- Modernizacjach instalacji – pozwala na elastyczne rozbudowywanie istniejącej infrastruktury bez konieczności przeprojektowywania całego systemu.
Zalety i kluczowe cechy modułu Cube20 AI4 56200
- Kompaktowe wymiary – wysokość 117 mm, szerokość 56 mm, głębokość 47 mm pozwala na montaż nawet w ograniczonych przestrzeniach rozdzielnic.
- Stopień ochrony IP20 – zapewnia bezpieczeństwo użytkowania w standardowych warunkach przemysłowych.
- Łatwy montaż na szynie DIN oraz dzięki zaciskom sprężynowym FK ułatwia szybkie i pewne podłączanie przewodów.
- Rozbudowana diagnostyka – urządzenie wyposażone jest w funkcje detekcji podnapięcia, zwarcia i przeciążenia, z sygnalizacją LED dla szybkiego rozpoznawania stanu pracy.
- Kompatybilność z normami – produkt spełnia wymagania EN 61131-2, co gwarantuje wysoki poziom niezawodności i bezpieczeństwa eksploatacji.
- Szeroki zakres temperatur pracy – możliwość pracy w zakresie od 0°C do +55°C oraz przechowywania nawet w niskich temperaturach do -40°C.
- Przyłącza o dużej wytrzymałości – obsługuje przewody o przekroju do 2,5 mm², co umożliwia zastosowanie także w wymagających aplikacjach.
Typowe środowiska pracy i instalacji
Moduł Cube20 AI4 56200 znajduje zastosowanie w rozbudowanych systemach automatyki, wszędzie tam, gdzie niezbędna jest wysoka precyzja pomiaru sygnałów analogowych oraz możliwość szybkiego wykrywania i diagnozowania usterek. Konstrukcja przystosowana jest do łatwego montażu oraz integracji z istniejącymi modułami Cube20, co daje szerokie możliwości konfiguracji systemu według indywidualnych potrzeb użytkownika.
