Blok zacisków potencjałowych
Slim Line
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd sumaryczny maks. | 20 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Wysokość | 70 mm |
| Szerokość | 56 mm |
| Głębokość | 32,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 00 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 01 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 7 |
| PIN 1 | 00 |
| PIN 2 | 01 |
| PIN 3 | 02 |
| PIN 4 | 03 |
| PIN 5 | 04 |
| PIN 6 | 05 |
| PIN 7 | 06 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 7 |
| PIN 1 | 07 |
| PIN 2 | 08 |
| PIN 3 | 09 |
| PIN 4 | 10 |
| PIN 5 | 11 |
| PIN 6 | 12 |
| PIN 7 | 13 |

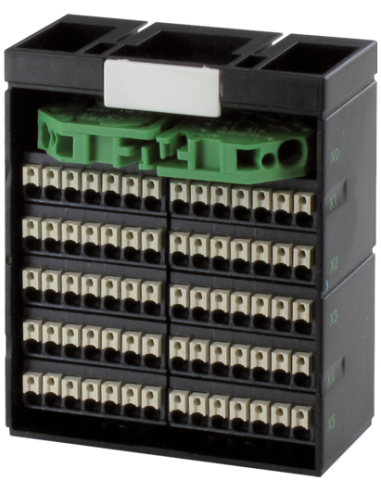

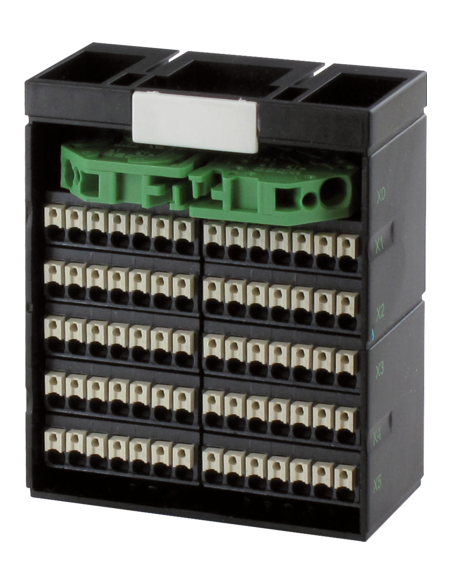

Blok potencjałów dla Cube20 – 72 punkty – Kod produktu 56082
Blok potencjałów dla systemu Cube20 to specjalistyczny element montażowy przeznaczony do rozdzielania i dystrybucji potencjałów w rozbudowanych instalacjach automatyki przemysłowej. Wyposażony w 72 punkty przyłączeniowe, oferuje kompaktową konstrukcję klasy Slim Line, co pozwala na oszczędność miejsca w szafie sterowniczej oraz łatwą integrację z innymi modułami systemu Cube20.
Zalety i możliwości wykorzystania bloku potencjałów Cube20
- Wysoka gęstość przyłączy – aż 72 punkty zaciskowe w kompaktowej obudowie umożliwiają podłączenie wielu sygnałów na niewielkiej przestrzeni.
- Łatwość montażu – zastosowanie zacisków sprężynowych FK o wysokiej trwałości znacznie przyspiesza instalację i zapewnia pewność połączenia.
- Bezpieczeństwo i standaryzacja – produkt spełnia wymagania klasy IP20 według normy EN IEC 60529, co potwierdza jego przeznaczenie do zastosowań przemysłowych oraz bezpieczeństwo obsługi.
- Szeroki zakres temperatur roboczych – przystosowanie do pracy w temperaturach od 0°C do 55°C oraz do przechowywania w zakresie od -40°C do 85°C umożliwia wykorzystanie w różnych warunkach środowiskowych.
- Idealny do systemów rozdzielczych, szaf sterowniczych, maszyn przemysłowych oraz wszędzie tam, gdzie wymagana jest szybka i przejrzysta organizacja potencjałów zasilających oraz sygnałowych.
Typowe zastosowania bloku potencjałowego Cube20
Blok potencjałów Cube20 sprawdzi się w każdej aplikacji, w której niezbędne jest wygodne rozprowadzenie zasilania oraz sygnałów sterujących dla wielu urządzeń końcowych. Typowe zastosowania obejmują:
- Szafy sterownicze i rozdzielcze w liniach produkcyjnych oraz systemach automatyki przemysłowej, gdzie ważna jest uporządkowana i niezawodna dystrybucja napięć.
- Maszyny i urządzenia przemysłowe wymagające podłączenia licznych czujników, siłowników czy elementów wykonawczych.
- Systemy wielomodułowe Cube20, w których blok potencjałów pozwala na szybką realizację i rozbudowę instalacji bez konieczności stosowania dodatkowych rozgałęźników.
- Modernizacje starszych instalacji, gdzie istnieje potrzeba zwiększenia liczby dostępnych potencjałów bez rozbudowy panelu sterującego.
Konstrukcja i budowa – optymalne rozwiązanie dla przemysłu

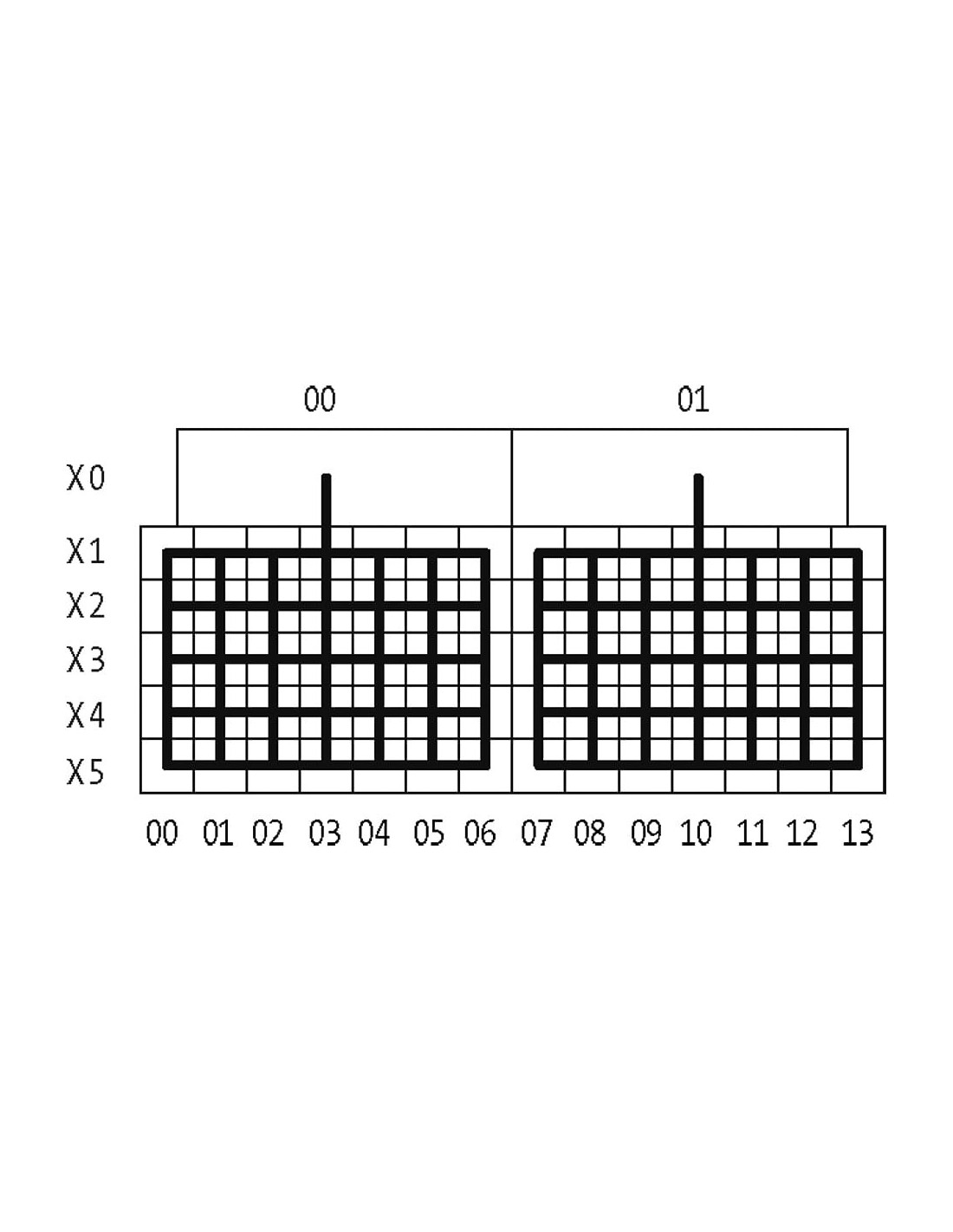

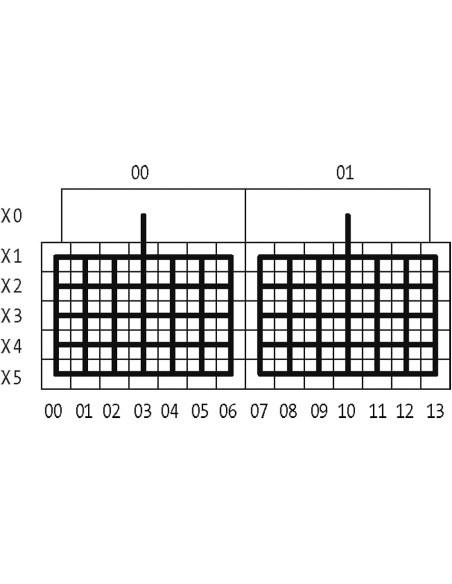

Obudowa Slim Line o wymiarach 70 x 56 x 32,5 mm pozwala na układanie wielu bloków obok siebie, nawet w ograniczonych przestrzeniach. Bariery kolorystyczne zacisków (zielony/czarny) umożliwiają przejrzyste oznaczenie grup potencjałowych i szybkie serwisowanie. Układ przyłączy zgodny z zamieszczonym schematem gwarantuje łatwą identyfikację torów sygnałowych i potencjałów.
Blok potencjałów dla Cube20 (kod 56082) to sprawdzony wybór wszędzie tam, gdzie priorytetem są niezawodność, szybkość instalacji oraz kompaktowe wymiary elementów systemu automatyki.
