AI4 - (E) 4× M12 (TH)
dla termopar
Dane elektryczne | Zasilanie
| Idle current external max. | 45 mA |
| Pobór prądu maks. | 25 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wejście
| Type input | E, J, K, N, R |
| Czas przetwarzania wejścia analogowego na kanał maks. | 300 ms |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

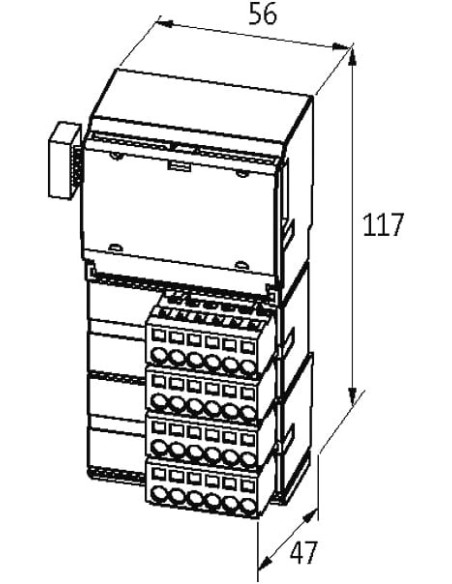

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | TH 0 + |
| PIN 2 | TH 1 + |
| PIN 3 | TH 0 + |
| PIN 4 | TH 1 + |
| PIN 5 | UI |
| PIN 6 | UI |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | KTY 0 |
| PIN 2 | KTY 0 |
| PIN 3 | KTY 1 |
| PIN 4 | KTY 1 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | FE |
| PIN 2 | FE |
| PIN 3 | FE |
| PIN 4 | FE |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | TH 0 - |
| PIN 2 | TH 1 - |
| PIN 3 | TH 0 - |
| PIN 4 | TH 1 - |
| PIN 5 | 0 V |
| PIN 6 | 0 V |

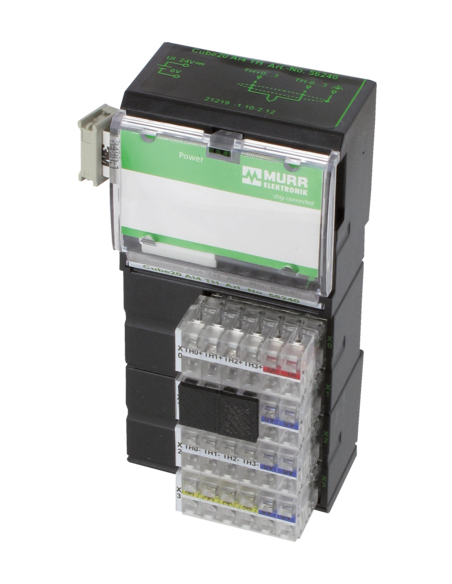

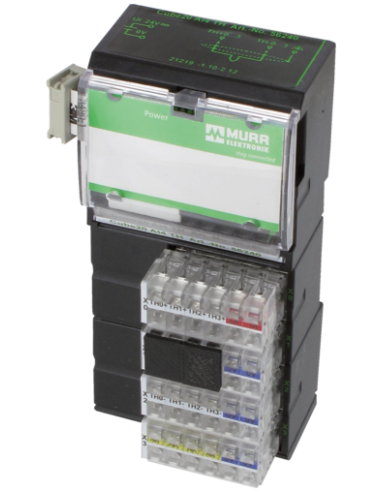

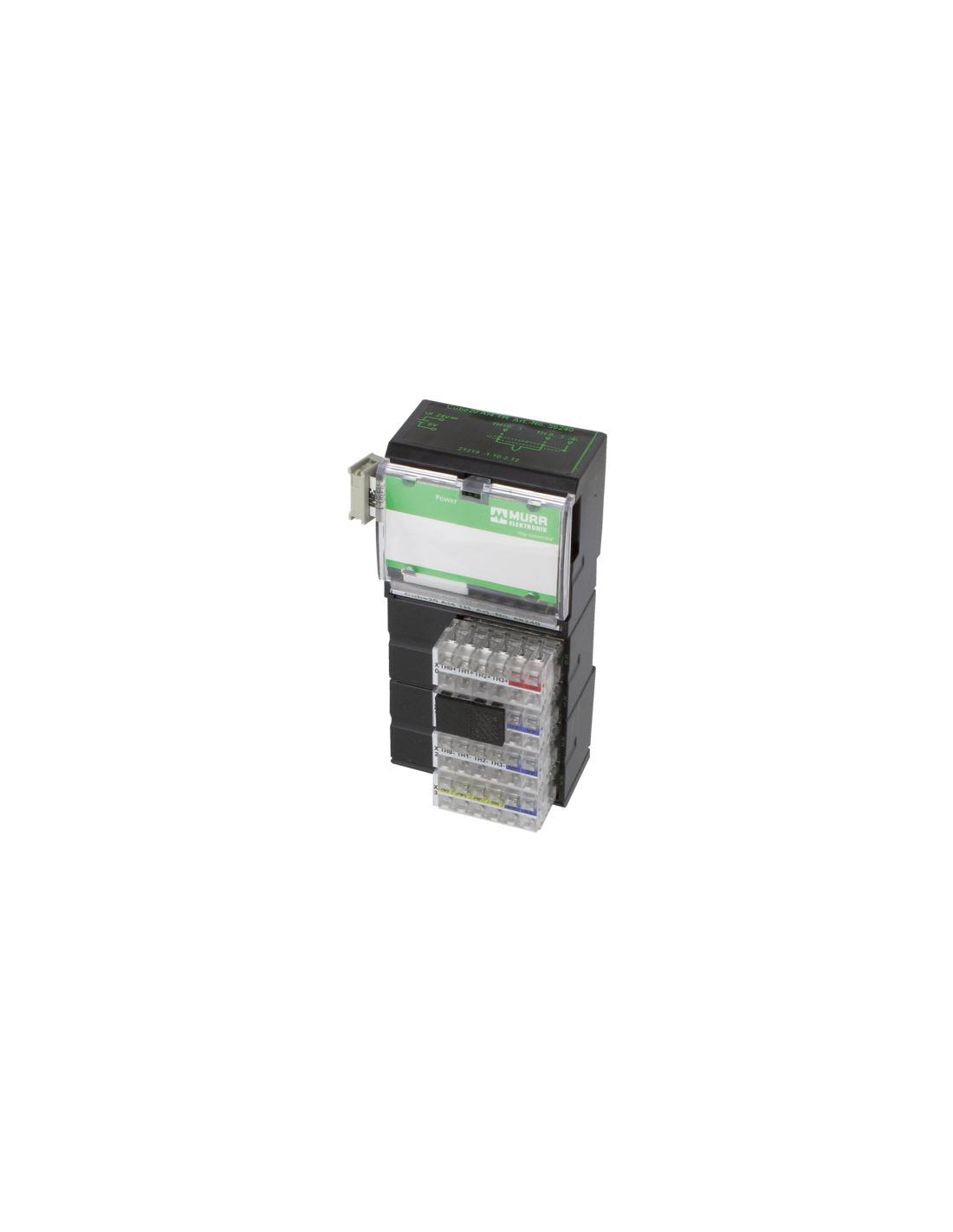

Moduł sieciowy do termopar Cube20 AI4 TH 56240 – Przemysłowe wejścia analogowe Murr Elektronik
Cube20 AI4 TH 56240 to specjalistyczny moduł wejść analogowych, przeznaczony do pomiaru sygnałów z termopar w środowiskach przemysłowych. Dzięki zastosowaniu technologii Murr Elektronik oraz złącz M12, urządzenie zapewnia niezawodność i precyzję odczytów temperatury na liniach produkcyjnych, w procesach automatyki oraz w systemach sterowania.
Zalety i możliwości modułu Cube20 AI4 TH 56240
- Dedykowany do termopar (E, J, K, N, R) – umożliwia obsługę różnych typów czujników temperatury, co zwiększa zakres zastosowań w zróżnicowanych procesach technologicznych.
- Szybki czas przetwarzania – maksymalny czas przetwarzania kanału wynosi 300 ms, co gwarantuje szybkie i wiarygodne odczyty, nawet w dynamicznych procesach produkcyjnych.
- Zaawansowana diagnostyka – diagnostyka realizowana jest zarówno na poziomie modułu, jak i kanałów, sygnalizacja statusu diodami LED oraz wykrywanie zwarć i przeciążeń umożliwiają szybkie reagowanie na nieprawidłowości.
- Łatwa integracja – moduł montowany jest na szynie DIN (EN 60715), z szybkozłączkami sprężynowymi FK oraz kompaktową budową (wysokość 117 mm, szerokość 56 mm, głębokość 47 mm), co ułatwia instalację w każdej szafie sterowniczej.
- Wysoki poziom bezpieczeństwa – stopień ochrony IP20 zgodny z EN IEC 60529 zapewnia bezpieczną pracę wewnątrz rozdzielnic przemysłowych.
Zastosowanie modułu Cube20 AI4 TH 56240 w przemyśle
Moduł analogowy Cube20 AI4 TH 56240 sprawdza się w aplikacjach, w których wymagana jest precyzyjna kontrola temperatury i szybki przesył danych. Typowe branże i zastosowania obejmują:
- Automatyka przemysłowa – nadzór temperatury w procesach produkcyjnych.
- Przemysł spożywczy i chemiczny – monitorowanie temperatur w procesach technologicznych.
- Systemy HVAC – kontrola i monitorowanie parametrów instalacji grzewczych i chłodniczych.
- Instalacje laboratoryjne i badawcze – szybki i precyzyjny pomiar temperatur w testach i analizach.
Budowa i podłączenia modułu Cube20 AI4 TH 56240
Urządzenie wyposażone jest w cztery wejścia dla sygnałów z termopar poprzez złącza M12. Możliwość podłączenia za pomocą zacisków sprężynowych (FK) znacząco przyspiesza instalację i ogranicza ryzyko błędów. Moduł przystosowany jest do pracy przy zasilaniu poprzez połączenie systemowe, maksymalny przekrój przyłącza wynosi 2,5 mm².
Stabilna praca w wymagających warunkach
Cube20 AI4 TH 56240 zaprojektowany został do pracy w temperaturach roboczych od 0°C do 55°C oraz przechowywania w zakresie od -20°C do 85°C. Odporność na zakłócenia oraz zaawansowane opcje diagnostyczne gwarantują niezawodność działania podczas codziennej eksploatacji przemysłowej.
Dlaczego warto wybrać moduł Cube20 AI4 TH 56240?
Wybierając Cube20 AI4 TH 56240, zyskuje się uniwersalny, łatwy w montażu i konfigurowalny moduł, zapewniający precyzyjne pomiary temperatur z czujników termopar. Dzięki szerokiej obsłudze typów termopar oraz wbudowanym funkcjom diagnostycznym, idealnie nadaje się do zaawansowanych aplikacji automatyki przemysłowej i procesowej.
