Moduł rozszerzający
DO16 - (E)
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 25 mA |
| Prąd sumaryczny UA maks. | 12 A |
| zasilanie modułu | przez połączenie systemowe |
Dane elektryczne | Wyjście
| Prąd wyjściowy na aktuator maks. | 2 A |
| Obciążenie lampowe | 40 W |
Diagnozy
| Diagnostyka | Under voltage |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Galvanic separation (operating voltage) | tak |
| Galvanic separation output/output | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

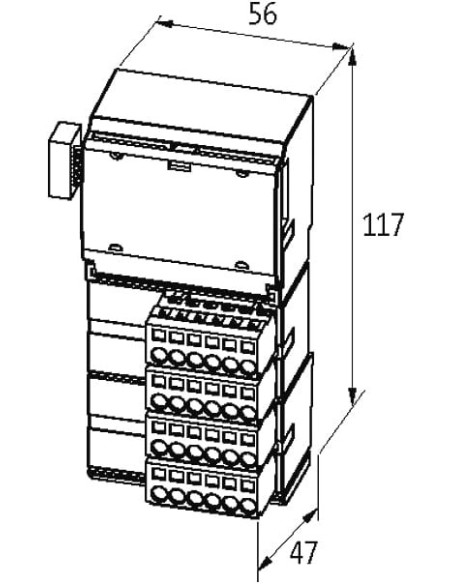

| Wysokość | 117 mm |
| Szerokość | 56 mm |
| Głębokość | 47 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0 |
| Typ przyłącza 2 | X1 |
| Typ przyłącza 3 | X2 |
| Typ przyłącza 4 | X2 |
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DO 0 |
| PIN 2 | DO 1 |
| PIN 3 | DO 2 |
| PIN 4 | DO 3 |
| PIN 5 | UA 1 |
| PIN 6 | UA 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DO 4 |
| PIN 2 | DO 5 |
| PIN 3 | DO 6 |
| PIN 4 | DO 7 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DO 12 |
| PIN 2 | DO 13 |
| PIN 3 | DO 14 |
| PIN 4 | DO 15 |
| PIN 5 | 0 V |
| PIN 6 | 0 V |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 6 |
| PIN 1 | DO 8 |
| PIN 2 | DO 9 |
| PIN 3 | DO 10 |
| PIN 4 | DO 11 |
| PIN 5 | UA 2 |
| PIN 6 | UA 2 |

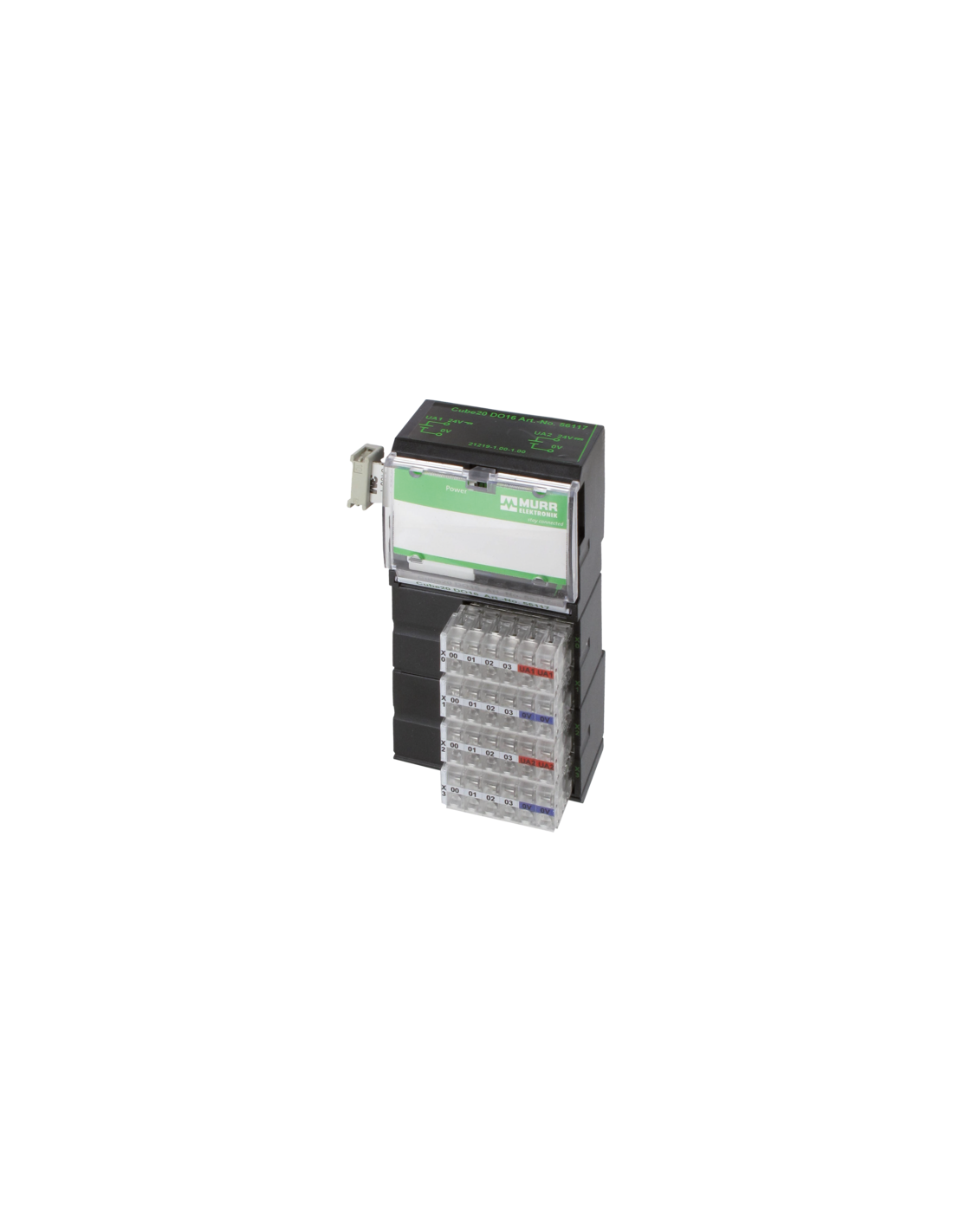

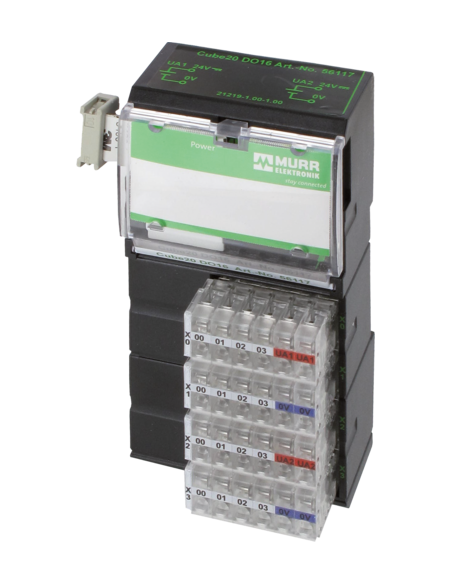

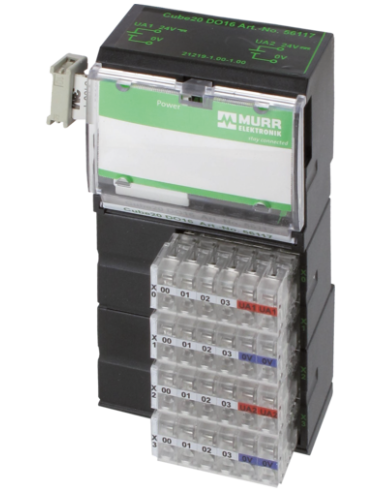

Moduł sieciowy Cube20 DO16 2A 56117 – Rozszerzenie wyjść cyfrowych dla systemów automatyki
Moduł sieciowy Cube20 DO16 2A o kodzie 56117 to wysokiej jakości element przeznaczony do rozbudowy systemów automatyki przemysłowej. Urządzenie służy jako moduł rozszerzający wyjścia cyfrowe, umożliwiając bezpieczne i niezawodne sterowanie urządzeniami wykonawczymi w środowisku przemysłowym.
Najważniejsze cechy modułu DO16 Cube20 2A
- 16 cyfrowych wyjść o maksymalnym prądzie obciążenia do 2 A na wyjście – umożliwia sterowanie szerokim zakresem urządzeń, takich jak siłowniki, zawory, styczniki czy oświetlenie przemysłowe.
- Przystosowany do montażu na szynie DIN (zgodność z normą EN 60715) – szybka i wygodna instalacja w szafach sterowniczych.
- Stopień ochrony IP20 – zapewnia ochronę przed ciałami obcymi oraz bezpieczne użytkowanie w warunkach przemysłowych.
- Galwaniczna separacja – skuteczna ochrona układów automatyki oraz gwarancja niezawodności działania.
- Zaawansowana diagnostyka – wykrywanie podnapięcia, przeciążenia oraz zwarcia, z komunikacją przez magistralę i sygnalizacją LED zarówno na poziomie modułu, jak i poszczególnych kanałów.
- Zaciski sprężynowe – gwarantują wygodne i bezpieczne podłączanie przewodów oraz szybki montaż instalacji.
- Optymalny zakres temperatur pracy: od 0°C do 55°C, co umożliwia stosowanie w szerokim spektrum aplikacji przemysłowych i infrastrukturalnych.
- Kompaktowe wymiary (117 mm wysokości, 56 mm szerokości, 47 mm głębokości) – oszczędność miejsca w rozdzielniach.
Typowe zastosowania modułu Cube20 DO16 2A
Moduł wyjść cyfrowych DO16 2A znajduje szerokie zastosowanie w systemach automatyki przemysłowej, w tym:
- Sterowanie procesami produkcyjnymi – bezpieczne załączanie urządzeń i maszyn.
- Automatyzacja linii montażowych – niezależne sterowanie wieloma elementami wykonawczymi.
- Systemy rozdziału energii – precyzyjna kontrola obciążeń elektrycznych.
- Integracja z systemami nadzoru i diagnostyki – pełna kontrola pracy urządzeń i szybkie wykrywanie błędów.
- Budowa rozproszonych systemów sterowania – współpraca z innymi modułami w systemach wielokanałowych.
Zalety rozwiązania modularnego Cube20
Konstrukcja modularna umożliwia elastyczne konfigurowanie systemów sterowania, łatwą rozbudowę oraz szybki serwis. Moduły Cube20 są kompatybilne z szeroką gamą komponentów automatyki, co pozwala na łatwą integrację w istniejących oraz nowych instalacjach przemysłowych.
Wysoki poziom bezpieczeństwa elektrycznego i niezawodności gwarantuje długotrwałą, stabilną pracę nawet w wymagających środowiskach przemysłowych.
