Dostępny
3× 575 V AC
RC
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Instalowanie | Podłączanie
| Connection information | Przewody połączeniowe |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Siemens Schütz Sirius 3 RT 201 mit Federzuganschluss |

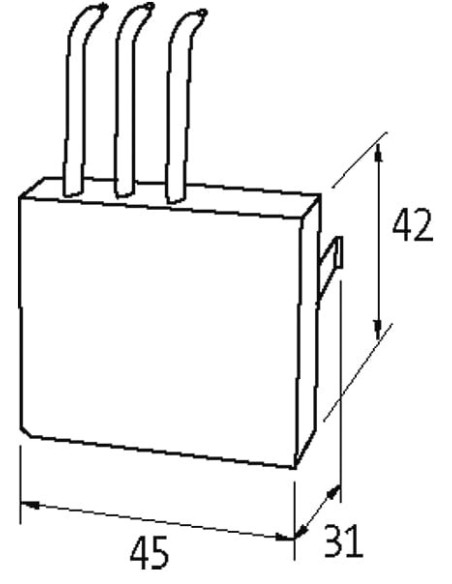

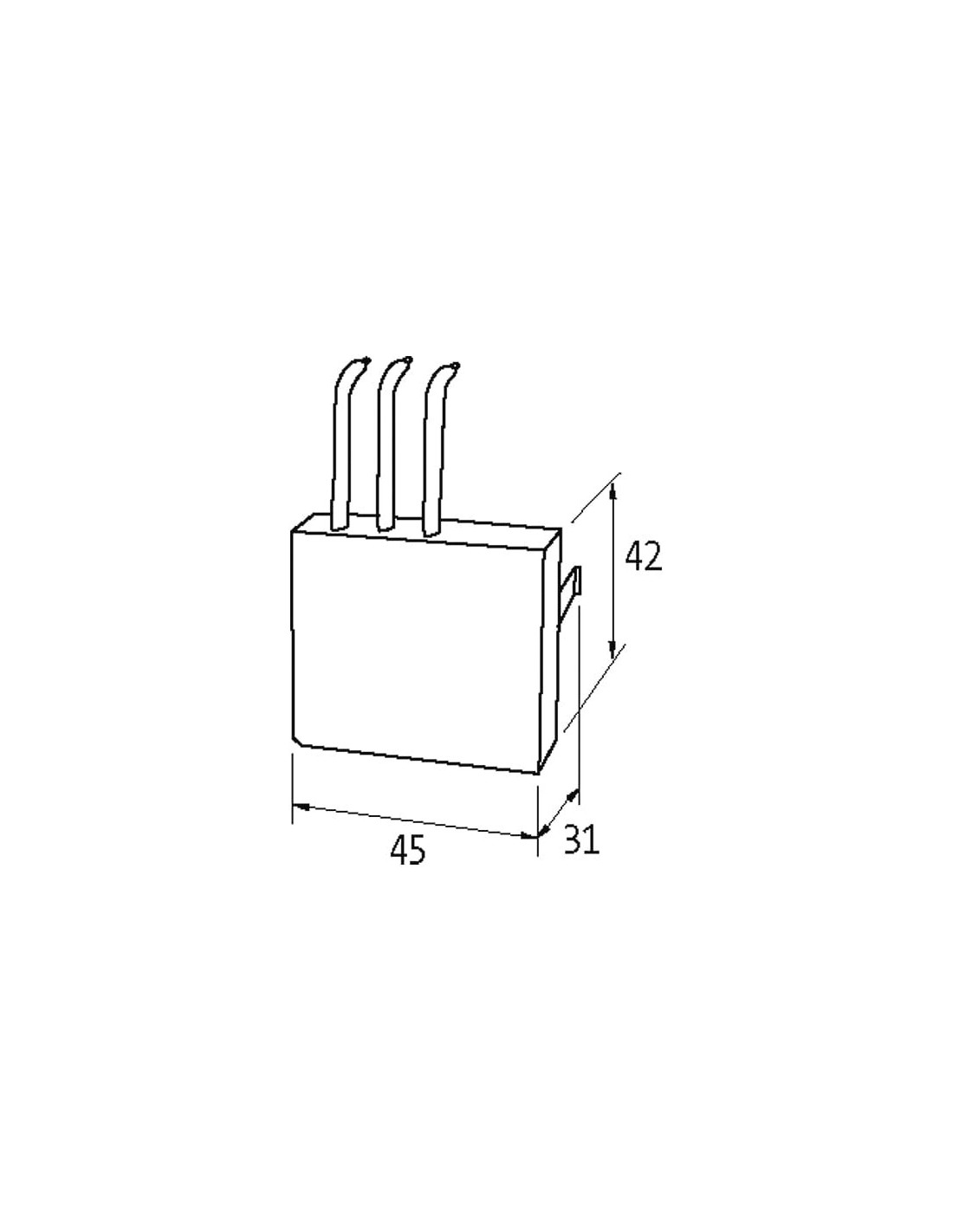

| Wysokość | 42 mm |
| Szerokość | 45 mm |
| Głębokość | 31 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

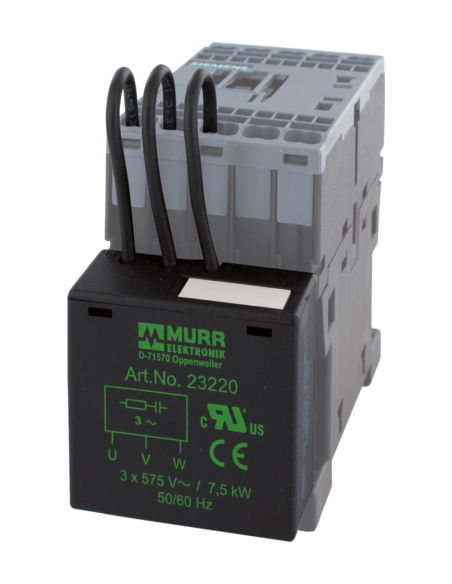

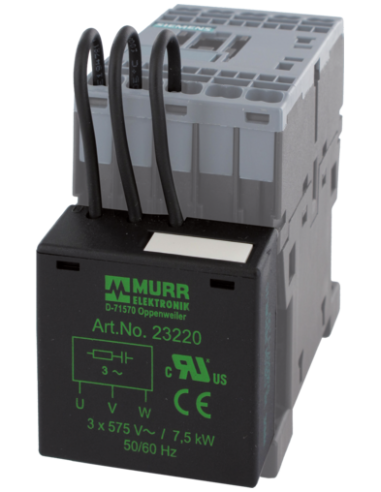

Tłumik przepięć RC do silnika dla stycznika Siemens S00 – Kod: 23220
Tłumik przepięć RC do silników trójfazowych marki Murrelektronik o numerze katalogowym 23220 to rozwiązanie przeznaczone do ochrony silników elektrycznych oraz styczników przed szkodliwymi przepięciami, które powstają podczas pracy i rozłączania obciążeń indukcyjnych.
Zastosowanie tłumika przepięć do stycznika Siemens S00
Produkt znajduje zastosowanie przede wszystkim w aplikacjach, gdzie wymagane jest niezawodne zabezpieczenie przed zakłóceniami elektrycznymi, m.in. w przemysłowych instalacjach automatyki, szafach sterowniczych, urządzeniach napędowych oraz systemach sterowania maszynami. Tłumik przepięć RC jest kompatybilny ze stycznikami Siemens Sirius 3RT201 i może być stosowany w układach o napięciu do 3× 575 V AC oraz przy mocach silników do 7,5 kW.
Najważniejsze zalety tłumika przepięć Murrelektronik 23220
- Ochrona elementów elektronicznych przed niepożądanymi przepięciami oraz przedłużenie żywotności stycznika i silnika.
- Redukcja zakłóceń elektromagnetycznych w sieci zasilającej.
- Wysoka odporność ogniowa obudowy (klasa UL94 V-0).
- Łatwa instalacja dzięki konstrukcji do montażu bezpośrednio przy styczniku.
- Wykonanie z trwałego plastiku i dwukomponentowej masy zalewowej zapewnia odporność na trudne warunki pracy.
- Przystosowany do pracy w temperaturze od -20 °C do +60 °C.
- Bezproblemowe podłączenie do trzech faz (U, V, W) dzięki przewodom połączeniowym.
- Kompaktowe wymiary umożliwiające montaż w ograniczonej przestrzeni w szafach sterowniczych.
Budowa i sposób działania tłumika przepięć RC

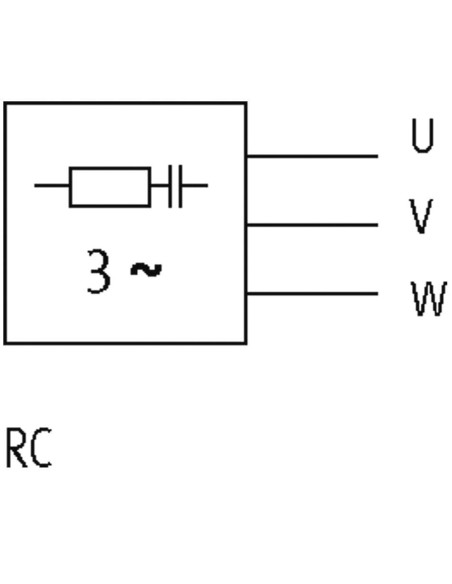

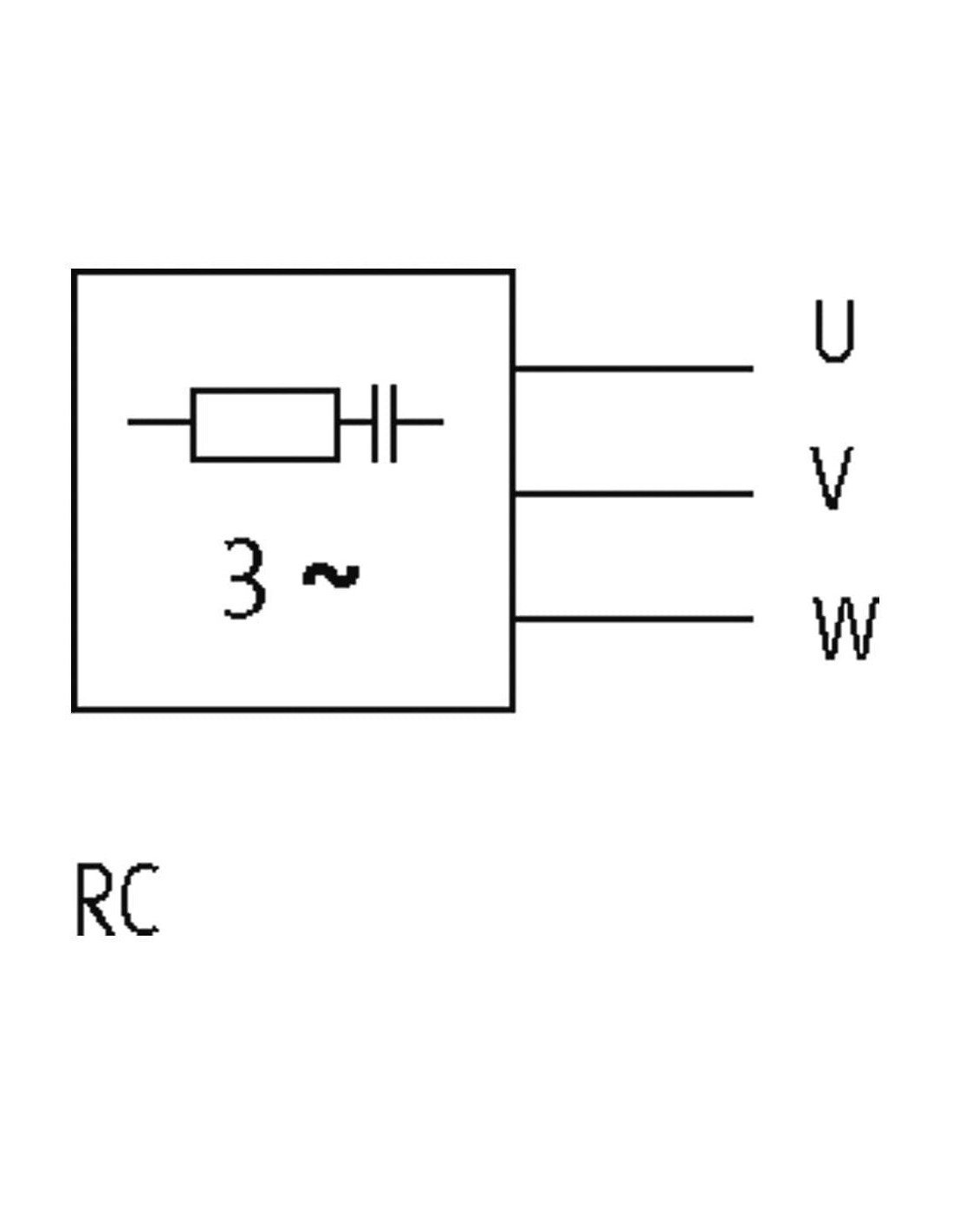

Moduł RC (rezystor + kondensator) podłączony równolegle do uzwojeń silnika skutecznie tłumi przepięcia i ogranicza łuk elektryczny, który może wystąpić w trakcie rozłączania obciążeń indukcyjnych. Dzięki temu minimalizowane są ryzyko awarii, zakłócenia pracy innych urządzeń oraz emisja zakłóceń do sieci energetycznej.
Typowe zastosowania tłumika przepięć 3-fazowego RC
- Silniki elektryczne zasilane z sieci trójfazowej.
- Przemysłowe linie produkcyjne i transportowe.
- Automatyka i robotyka przemysłowa.
- Szafy sterownicze i rozdzielcze.
- Maszyny pakujące i przetwórcze.
UWAGA: Modułów RC nie należy stosować w połączeniu z przemiennikami częstotliwości.
