Tłumik przepięć do silnika 23102

3× 575 V AC
VDR
Do montażu na zatrzask na szynie DIN niezbędne są 2 adaptery zatrzaskowe nr art. 20900
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.

Dane elektryczne | Zasilanie

Dane elektryczne | Wejście

Dane techniczne | Instalowanie

Instalowanie | Podłączanie

Ochrona urządzenia | Media

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Tłumik przepięć do silnika 3×575 V AC – ochrona silników elektrycznych

Tłumik przepięć do silnika o kodzie 23102 to specjalistyczne rozwiązanie służące do zabezpieczania trójfazowych silników elektrycznych przed niepożądanymi przepięciami i zakłóceniami. Urządzenie to wykorzystuje technologię VDR (warystorów), aby skutecznie tłumić nagłe wzrosty napięcia oraz przeciwdziałać uszkodzeniom uzwojeń silnika, elektroniki sterujących oraz aparatury towarzyszącej.

Zalety tłumika przepięć do silnika

• Skuteczna ochrona silników przed przepięciami pochodzącymi z sieci lub ładunków indukowanych z otoczenia przemysłowego.
• Długi okres eksploatacji – zastosowanie wysokiej jakości materiałów, w tym trudnopalnej obudowy plastikowej (UL94 V-0), gwarantuje bezpieczeństwo i trwałość.
• Łatwy montaż bezpośrednio na szynie DIN TH35 (EN 60715) przy użyciu opcjonalnych adapterów zatrzaskowych.

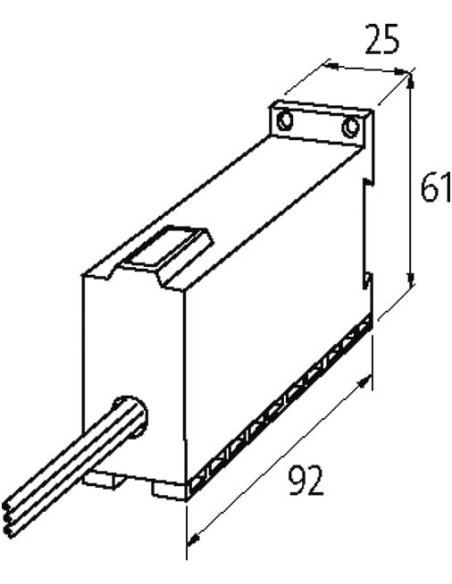

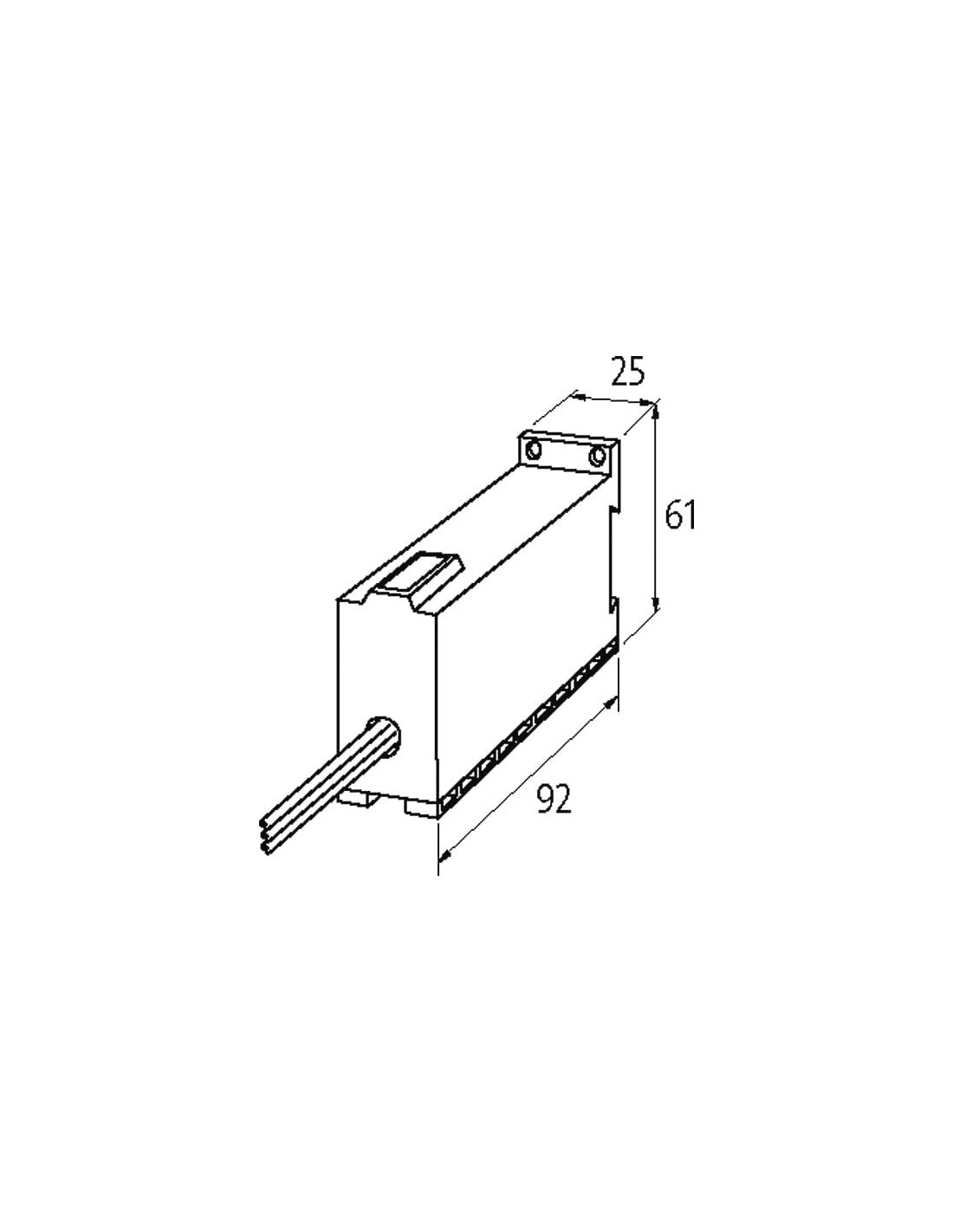

• Kompaktowe wymiary (wysokość 92 mm, szerokość 61 mm, głębokość 25 mm), co pozwala na integrację z większością standardowych szaf sterowniczych i rozdzielnic.
• Wersja na napięcie 575 V AC – dedykowana do silników zasilanych napięciem trójfazowym do 575 V.
• Szeroki zakres temperatur pracy od –20°C do +60°C, umożliwiający zastosowanie także w trudnych warunkach przemysłowych.

Typowe zastosowania tłumików przepięć VDR

Tłumik przepięć do silnika 23102 znajduje zastosowanie w:

• szafach sterowniczych maszyn i urządzeń przemysłowych,
• aplikacjach napędowych w automatyce,
• systemach HVAC (wentylatory, pompy, sprężarki),
• instalacjach transportowych i produkcyjnych,
• w miejscach szczególnie narażonych na występowanie przepięć wywołanych przełączaniem dużych obciążeń lub wyładowaniami atmosferycznymi.

UWAGA: Moduł nie jest przeznaczony do współpracy z przemiennikami częstotliwości (falownikami). W przypadku potrzeby ochrony silnika o innych parametrach napięcia, częstotliwości lub mocy – dostępne są również inne warianty tłumików na zapytanie.

Konstrukcja i niezawodność

Tłumik wykonany jest w technologii przystosowanej do łatwego montażu szynowego oraz wyposażony w wytrzymałą, dwukomponentową masę zalewową, która zwiększa odporność na warunki środowiskowe. Elementy połączeniowe to przewody skręcane o długości 500 mm i maksymalnym przekroju 1 mm², co sprzyja wygodnemu podłączeniu do większości zastosowań przemysłowych.

Tłumik przepięć do silnika skutecznie zabezpiecza kluczowe urządzenia i zapewnia stabilną pracę instalacji przemysłowych, redukując ryzyko kosztownych awarii i przestojów.
