3× 400 V AC
VDR
M4 izolowany
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 10 ... 400 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 100 mm |
| Pierścieniowa końcówka kablowa | M4isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |
| Wysokość | 25 mm |
| Szerokość | 25 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

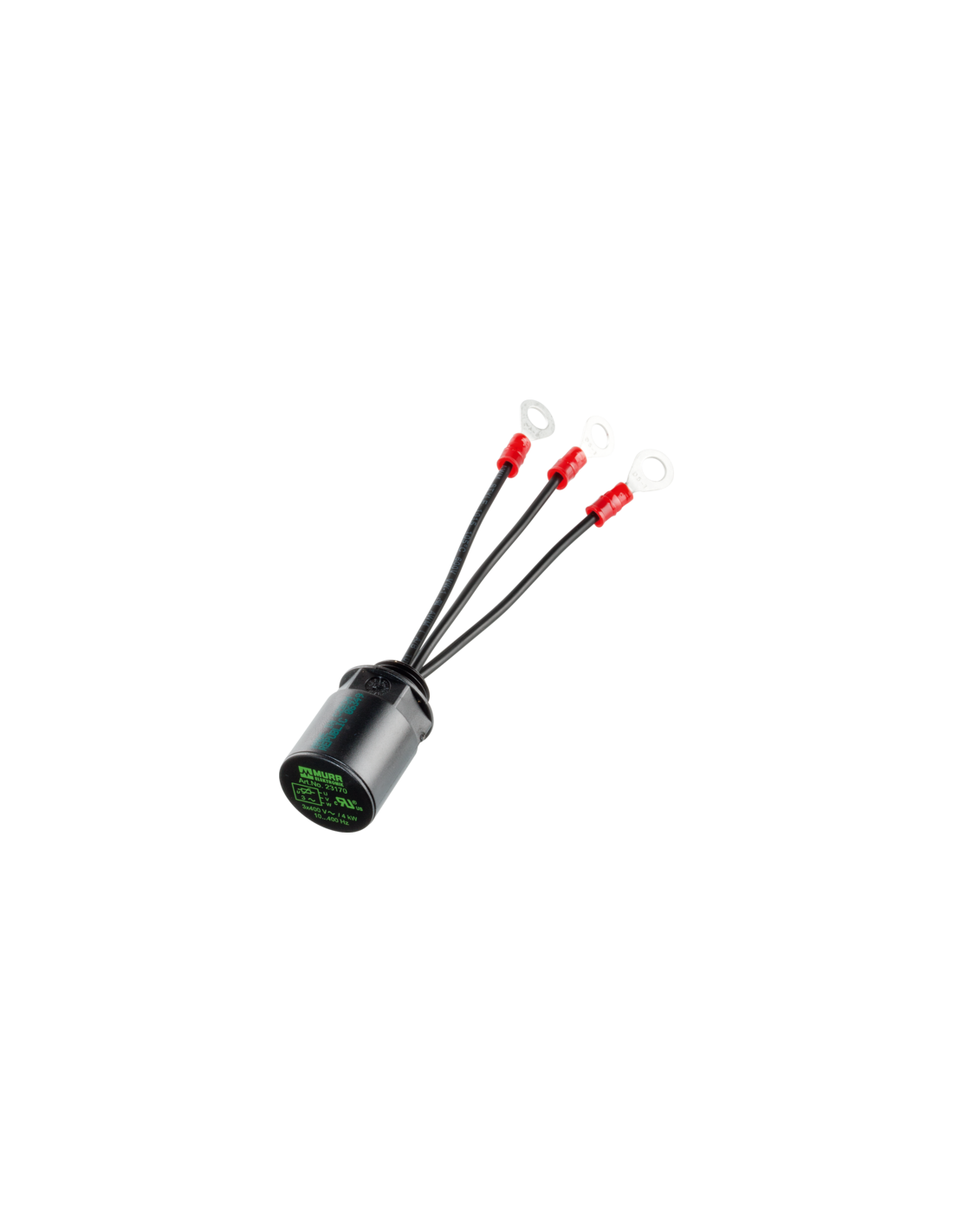

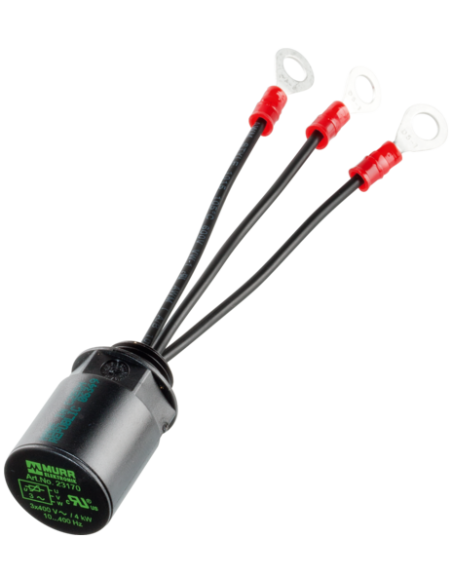

Tłumik przepięć do silnika 3x400VAC/4kW – ochrona silników elektrycznych
Tłumik przepięć do silnika z warystorem (VDR), przeznaczony do trójfazowych silników elektrycznych o napięciu 3x400 V AC i mocy do 4 kW, stanowi skuteczne rozwiązanie zabezpieczające układy napędowe przed skutkami przepięć oraz zakłóceń występujących w środowiskach przemysłowych. Zastosowanie tego typu elementu wydłuża żywotność silnika oraz chroni podzespoły elektroniczne przed uszkodzeniami.
Budowa i właściwości tłumika przepięć
Obudowa tłumika została wykonana z ognioodpornego tworzywa sztucznego, które spełnia wymagania klasy palności UL94 V-0, co podnosi poziom bezpieczeństwa podczas eksploatacji urządzenia. Wypełnienie stanowi dwukomponentowa masa zalewowa, zwiększająca odporność na warunki środowiskowe oraz zabezpieczająca elementy wewnętrzne przed drganiami i wilgocią.

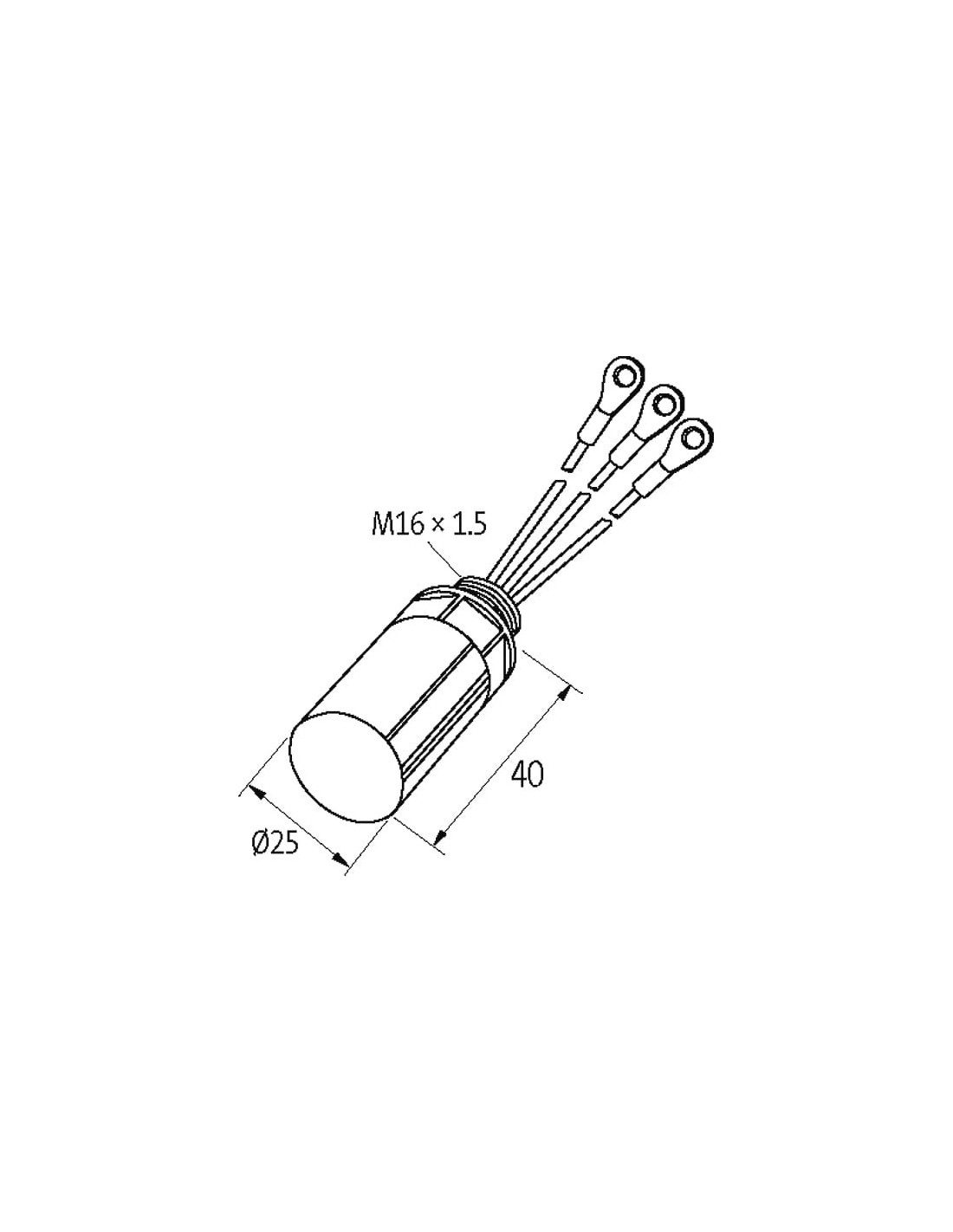

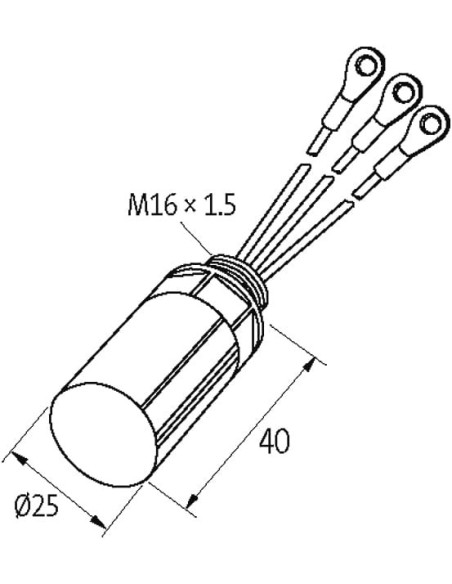

- Kompaktowe wymiary: 25 x 25 x 40 mm
- Przewody o długości 100 mm zakończone izolowanymi końcówkami pierścieniowymi M4
- Gwint montażowy M16 x 1,5 umożliwia łatwą i pewną instalację w skrzynkach zaciskowych silników
- Odporność na flame: trudnopalny
- Stosowany warystor (VDR) skutecznie ogranicza przepięcia
Typowe zastosowania i możliwości wykorzystania tłumika przepięć
Tłumik przepięć dedykowany jest do zabezpieczania trójfazowych silników elektrycznych przed skutkami przepięć oraz krótkotrwałych impulsów napięciowych. Znajduje zastosowanie w przemyśle maszynowym, automatyce przemysłowej, na liniach produkcyjnych, w wentylatorach, pompach, sprężarkach oraz w innych układach napędowych zasilanych napięciem 400 V AC.
- Ochrona uzwojeń silnika przed zbyt wysokim napięciem powstałym na skutek przepięć atmosferycznych lub łączeniowych
- Redukcja zakłóceń generowanych podczas wyłączania styczników i przekaźników
- Wydłużenie żywotności silników oraz urządzeń współpracujących
- Bezpieczne użytkowanie w zakresie temperatur od -20°C do 60°C
Korzyści z zastosowania tłumika przepięć z warystorem
Wykorzystanie tłumika przepięć z warystorem to przede wszystkim zwiększenie niezawodności instalacji oraz skuteczna ochrona inwestycji w maszyny i urządzenia. Tłumik jest kompatybilny z szerokim zakresem częstotliwości sieci 10...400 Hz, co pozwala na szeroką gamę zastosowań w różnych warunkach technologicznych. Moduły mogą być także dostarczane na indywidualne zamówienie dla innych napięć, częstotliwości oraz mocy silników.
Uwaga: Tłumik nie jest przeznaczony do pracy z przemiennikami częstotliwości oraz w układach RC silników.
Zamocowanie w komorze zaciskowej silnika umożliwia bezpośrednią ochronę trzech faz (U, V, W) przy źródle zagrożenia.
