Dostępny
24 V AC/DC

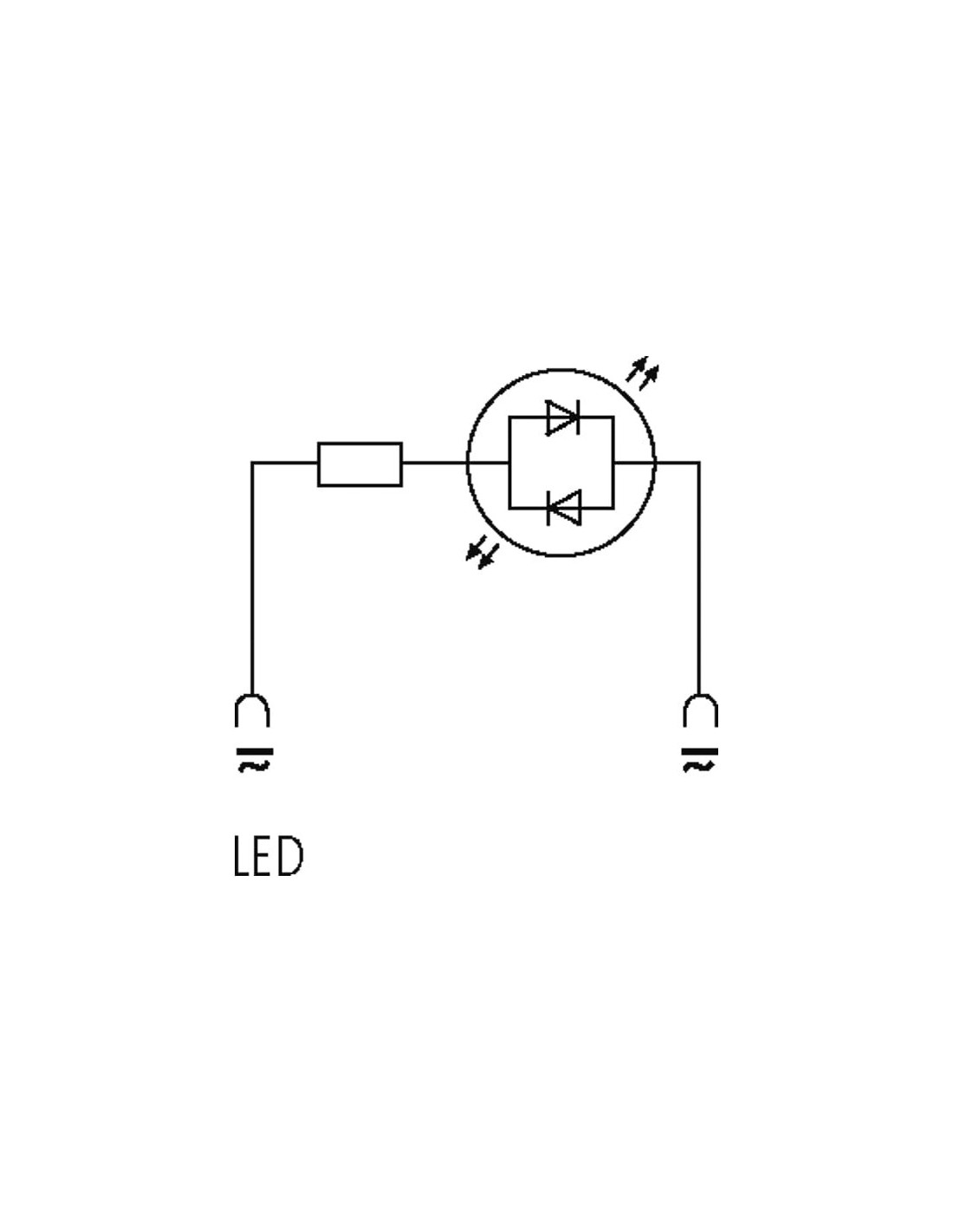

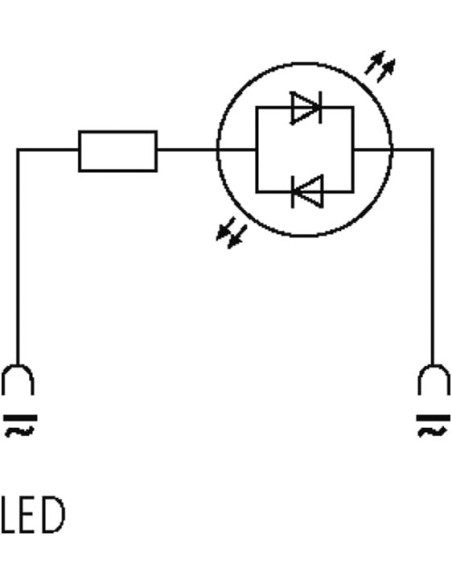

LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Moc trzymania maks. | 50 W |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 12 V |
| Napięcie wejściowe AC maks. | 24 V |
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 24 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 39 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

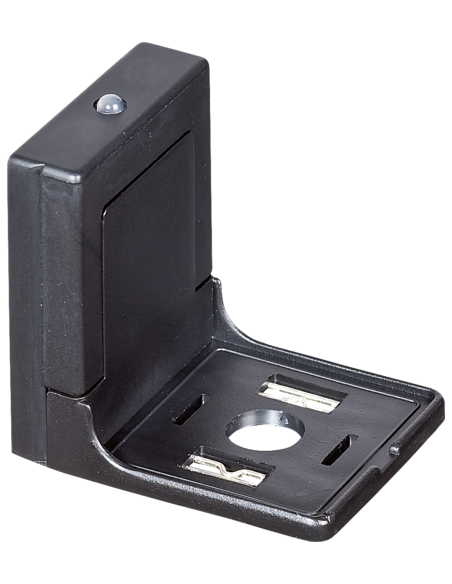

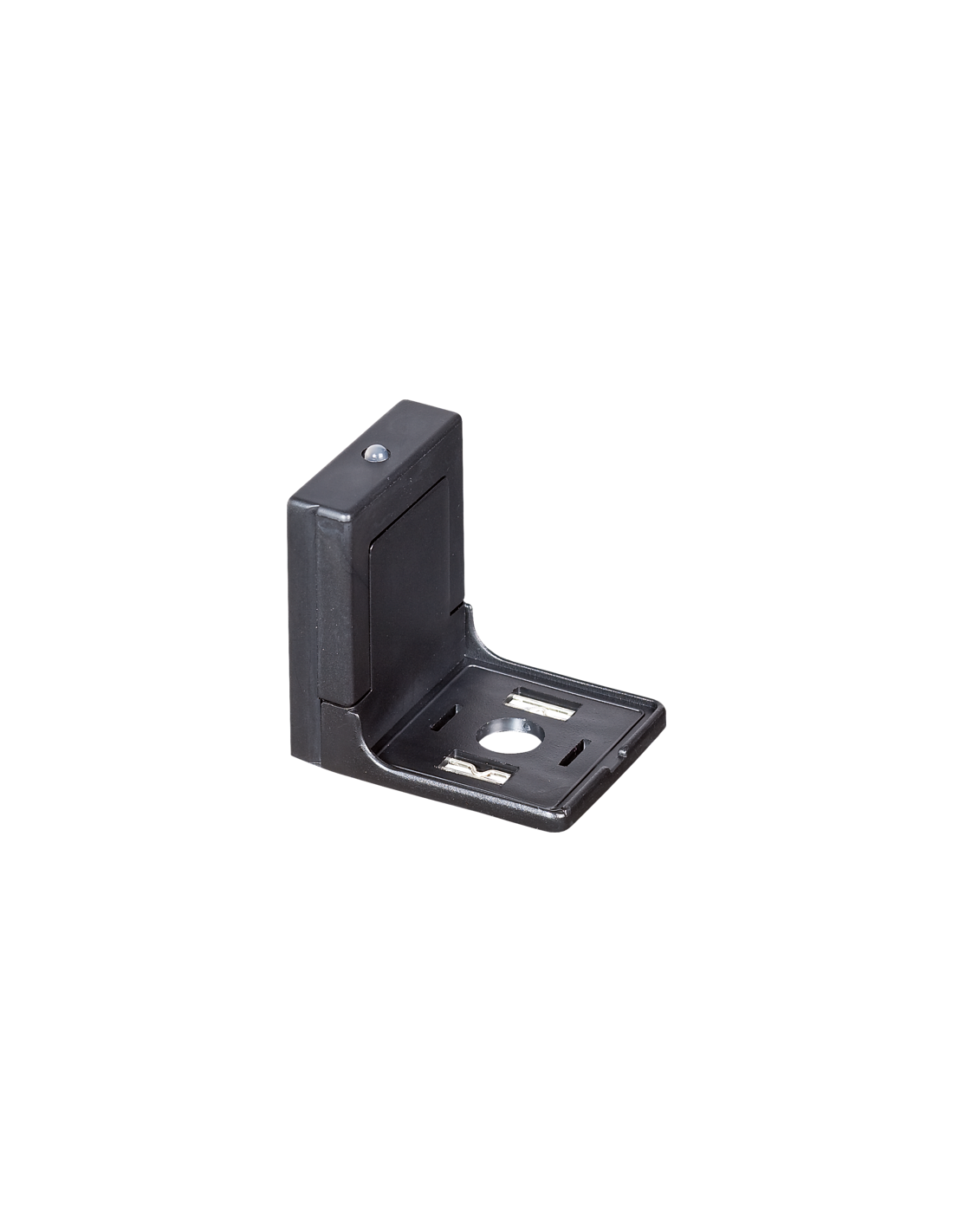

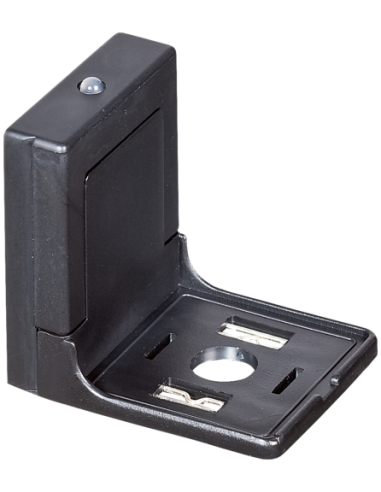

Tłumik przepięć zaworowy typ A 18 mm 3124015 – skuteczna ochrona instalacji elektromagnetycznych
Tłumik przepięć zaworowy typ A 18 mm to specjalistyczne urządzenie przeznaczone do zabezpieczania cewek zaworów elektromagnetycznych pracujących w systemach automatyki oraz instalacjach przemysłowych. Model o kodzie produktu 3124015 doskonale sprawdza się jako ochrona przed niepożądanymi przepięciami, znacząco wydłużając żywotność podzespołów oraz podnosząc niezawodność całych układów sterowania.
Zastosowanie tłumika przepięć zaworowego typ A
Tłumik przepięć typ A 18 mm zaprojektowano z myślą o integracji z elektromagnesami, cewkami sterującymi oraz zaworami w systemach zasilanych napięciem 24 V AC/DC. Dzięki wbudowanej diodzie LED umożliwia wizualną sygnalizację stanu pracy, co znacząco ułatwia diagnostykę oraz bieżącą kontrolę poprawności działania układu. Kompatybilność ze standardowymi gniazdami 18 mm pozwala na szybki i bezproblemowy montaż.
Kluczowe cechy i zalety tłumika przepięć typ A 18 mm
- Efektywna ochrona przed przepięciami – neutralizuje niekorzystne skoki napięcia generowane przy załączaniu i wyłączaniu cewki zaworu.
- Uniwersalne napięcie pracy 24 V AC/DC – możliwość stosowania zarówno w instalacjach prądu zmiennego, jak i stałego.
- Wbudowana dioda LED (kolor żółty) – sygnalizuje zasilenie cewki i stan pracy, podnosząc bezpieczeństwo obsługi i konserwacji.
- Wytrzymała, trudnopalna obudowa z poliamidu (PA) – zapewnia wysoką odporność mechaniczną i termiczną.

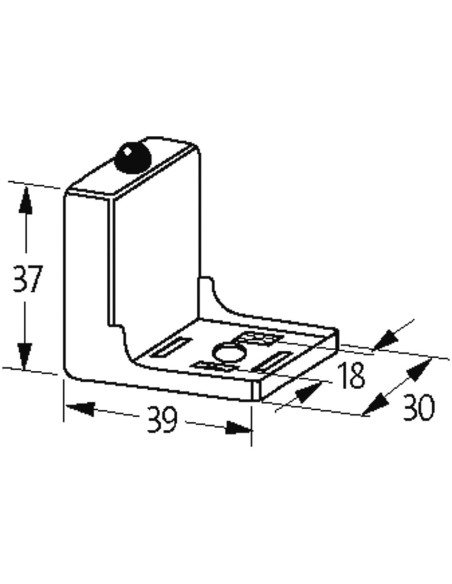

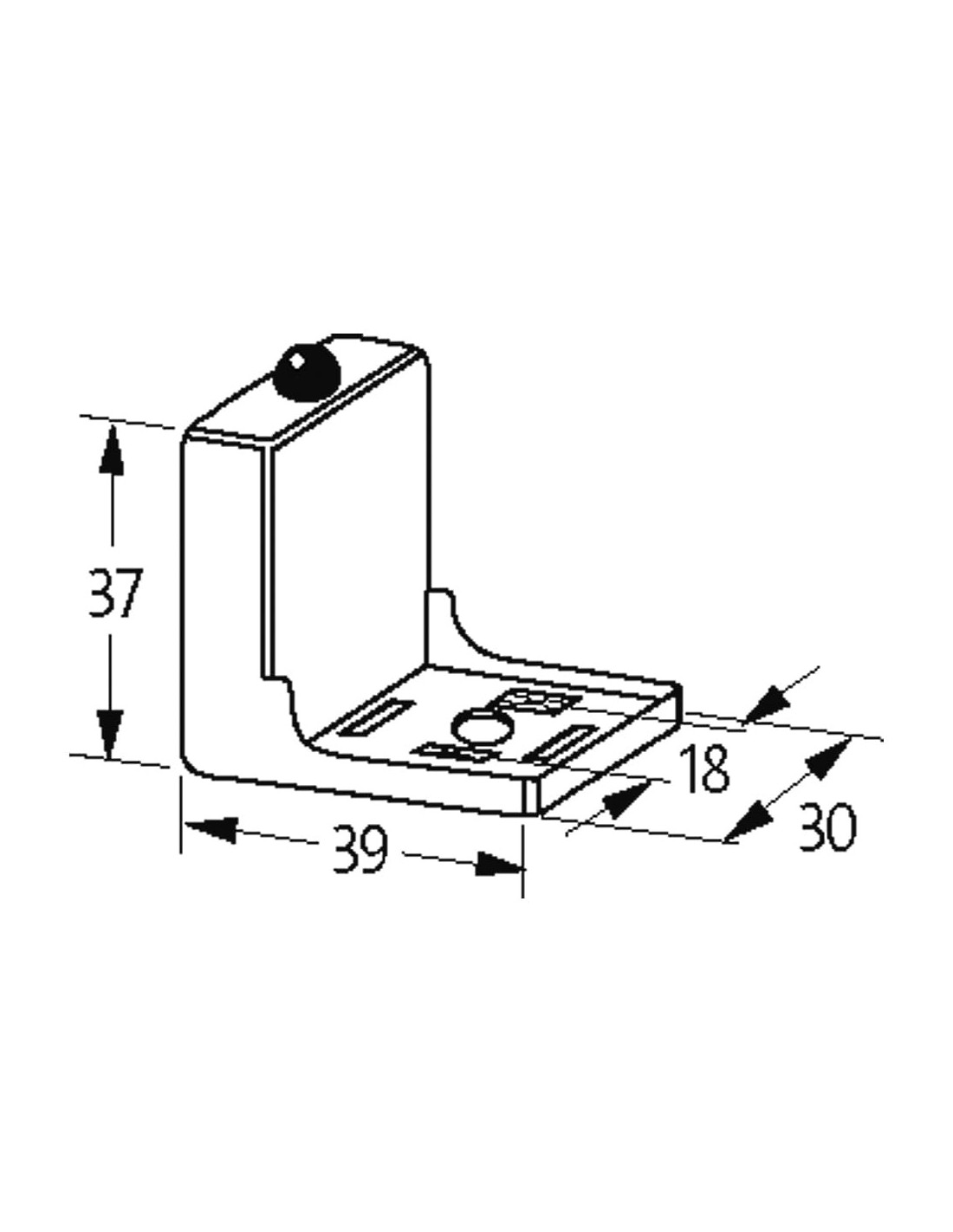

- Kompaktowe wymiary: 37 × 39 × 30 mm oraz szerokość mocowania 18 mm – umożliwiają zastosowanie nawet w ograniczonych przestrzeniach.
- Posrebrzane styki – gwarancja dobrej przewodności i niezawodności pracy.
- Maksymalna moc trzymania do 50 W – odpowiednia dla szerokiej gamy urządzeń przemysłowych.
- Wytrzymałość temperaturowa – praca w zakresie -20 °C do +60 °C, maksymalna temperatura obudowy 130 °C zgodnie z normą EN 61347-2-13.
Typowe zastosowanie tłumika przepięć 18 mm 3124015
Produkt znajduje szerokie zastosowanie w:
- Sterowaniu zaworami pneumatycznymi i hydraulicznymi w liniach produkcyjnych,
- Automatyce przemysłowej,
- Skrzynkach rozdzielczych i szafach sterujących,
- Instalacjach budynkowych oraz systemach HVAC,
- Systemach bezpieczeństwa maszyn i urządzeń.
Budowa i montaż tłumika przepięć
Konstrukcja produktu została dopracowana pod kątem łatwości montażu oraz niezawodności eksploatacji. Posrebrzane styki oraz elementy wykonane z brązu oferują doskonałą przewodność elektryczną, a szybka instalacja nie wymaga specjalistycznych narzędzi. Przed montażem adaptera należy wyjąć uszczelkę wtyczki, a w razie potrzeby istnieje możliwość zamówienia diod LED w innych kolorach.
