Dostępny
110 V AC/DC
RC + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
| Moc trzymania maks. | 10 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 250 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 48 V |
| Napięcie wejściowe AC maks. | 130 V |
| Napięcie wejściowe DC min. | 48 V |
| Napięcie wejściowe DC maks. | 130 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 45 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

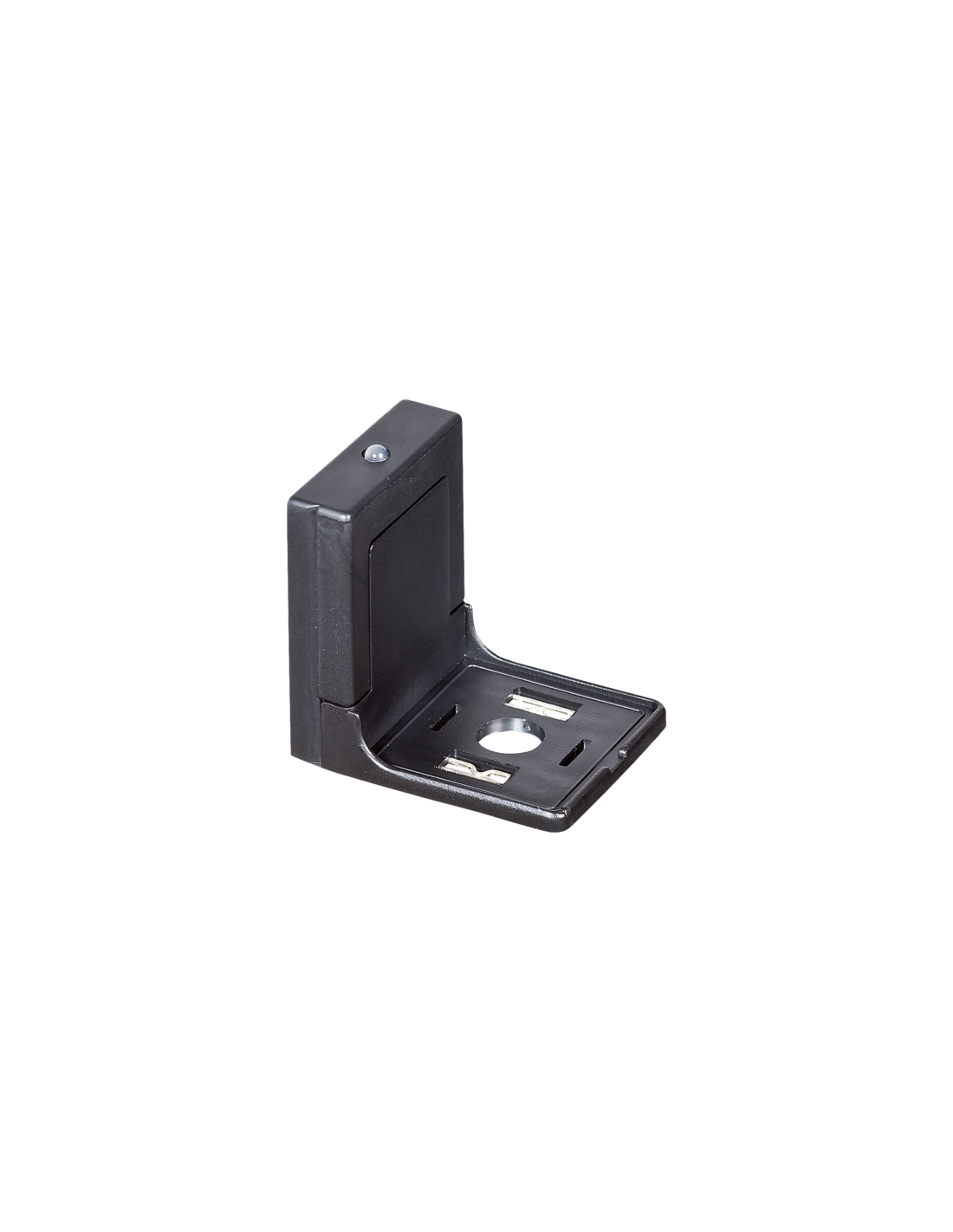

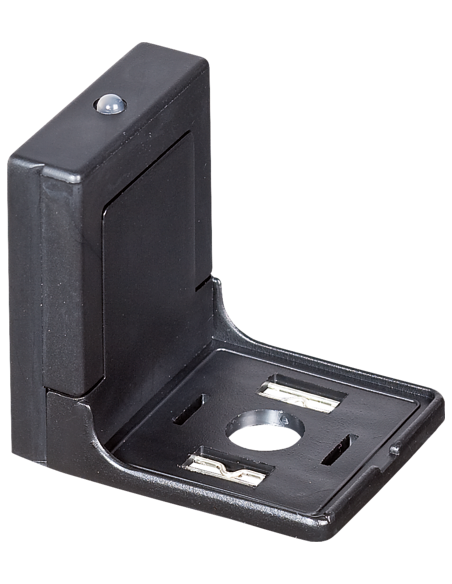

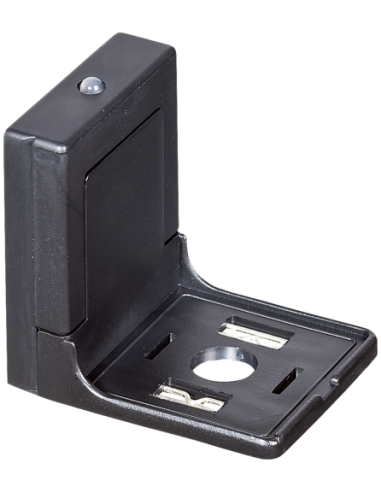

Tłumik przepięć zaworowy typ A 18mm 3124070 – skuteczna ochrona elektromagnetyczna
Tłumik przepięć zaworowy typ A 18mm, kod produktu 3124070 to zaawansowane urządzenie przeznaczone do ochrony instalacji elektrycznych przed przepięciami. Idealnie sprawdza się w układach elektrozaworów, siłowników oraz innych aplikacjach wymagających zabezpieczenia cewki przed niebezpiecznymi skokami napięcia. Wersja wyposażona w układ tłumiący RC oraz diodę LED umożliwia jednoczesną ochronę i diagnostykę pracy urządzenia.
Charakterystyka tłumika przepięć do elektrozaworów – bezpieczeństwo i niezawodność
Tłumik przepięć zaworowy znacząco poprawia żywotność i niezawodność elementów instalacji elektrycznych oraz automatyki przemysłowej. Dzięki solidnej konstrukcji z tworzywa PA oraz wytrzymałym stykam z brązu, urządzenie gwarantuje długotrwałą pracę nawet w wymagających warunkach przemysłowych. Obudowa wykonana z trudnopalnych materiałów zapewnia wysoki poziom bezpieczeństwa użytkowania.
Zastosowanie tłumików przepięć w instalacjach przemysłowych
Produkt znajduje szerokie zastosowanie w branży automatyki przemysłowej, w instalacjach maszyn, systemach sterowania elektrohydraulicznymi i pneumatycznymi siłownikami, a także w układach zaworów sterujących. Może być stosowany zarówno w zasilaniu AC, jak i DC w szerokim zakresie napięć od 48 do 130 V. Wbudowana dioda LED w kolorze żółtym pozwala na szybką, wizualną kontrolę stanu pracy urządzenia.
- Ochrona cewki zaworu przed przepięciami i skokami napięcia
- Szybka diagnostyka dzięki wskaźnikowi LED
- Możliwość montażu w różnorodnych obudowach zaworów (adapter 18 mm)
- Wytrzymałość temperaturowa od -20°C do +60°C
- Produkt oferuje krótki czas opóźnienia opadania oraz wysoką odporność na typowe zakłócenia przemysłowe
Budowa i montaż tłumika przepięć 18 mm

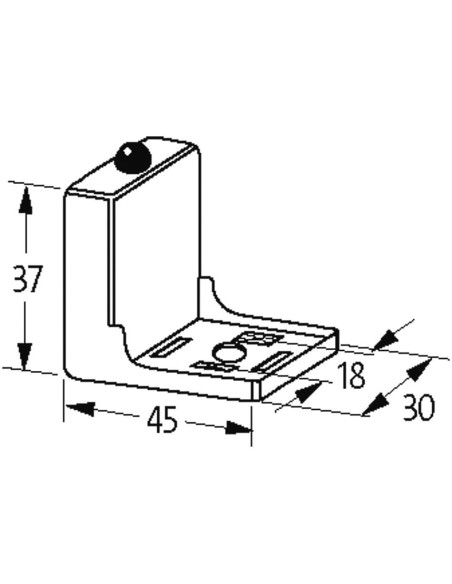

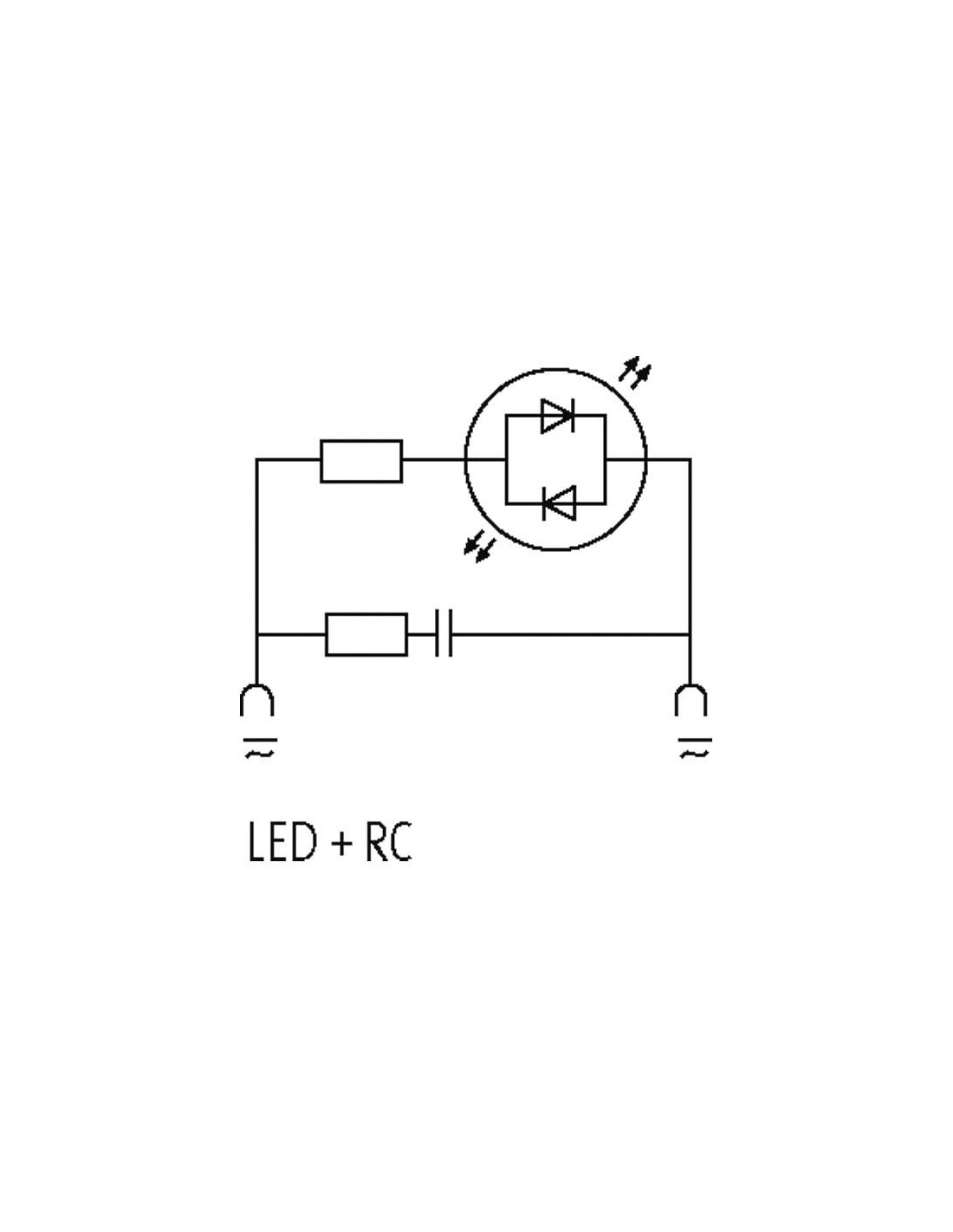

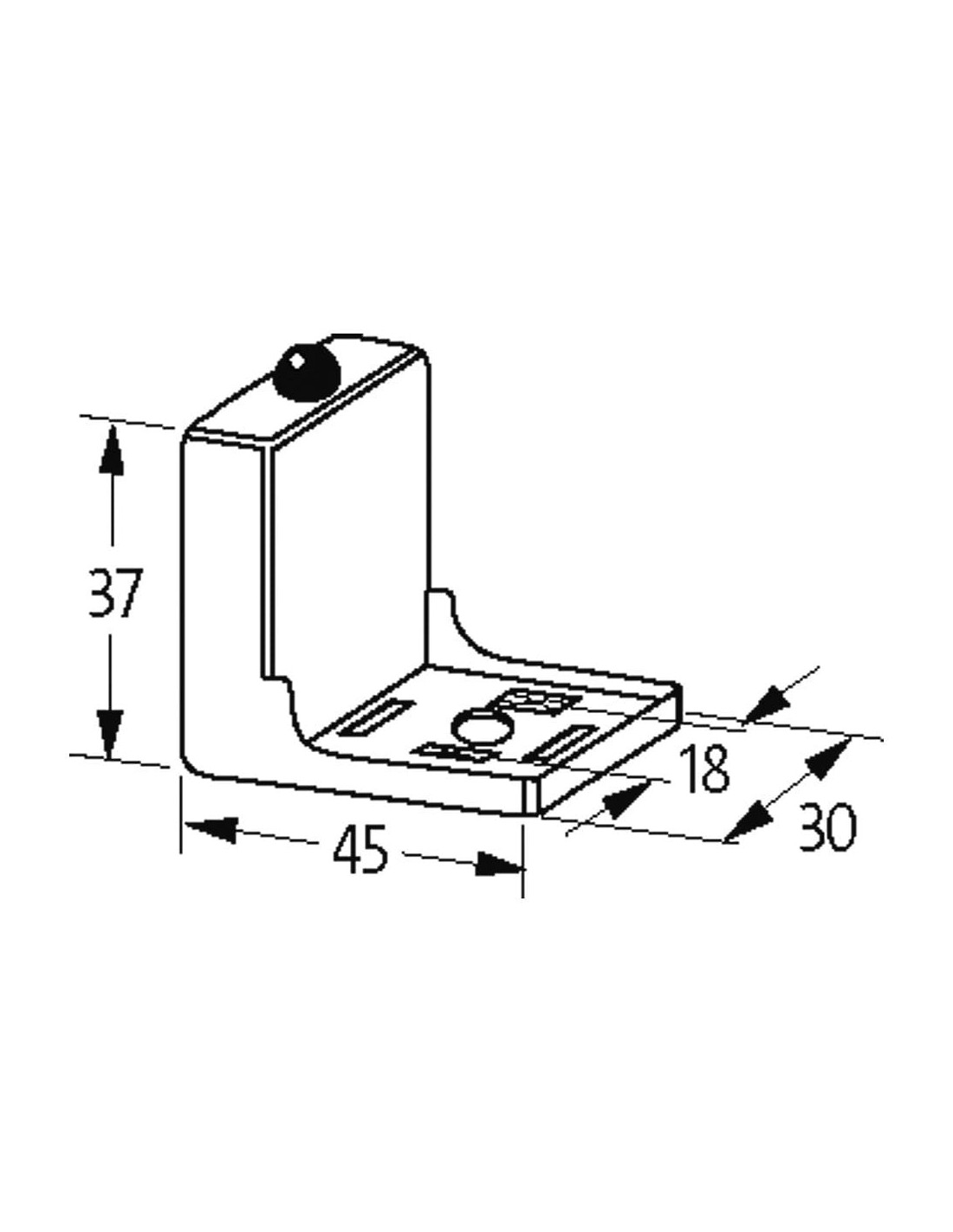

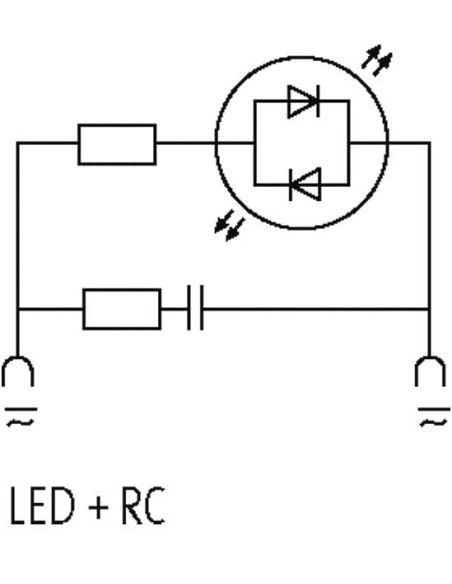

Tłumik przepięć typu A wyposażony jest w czytelny schemat przyłączeniowy (LED + RC), umożliwiający szybkie i prawidłowe podłączenie. Obudowa o wymiarach 45 x 37 x 30 mm umożliwia prostą instalację w standardowych gniazdach i przyłączeniach zaworowych. Montaż ułatwia kompaktowa budowa i uniwersalne mocowanie.
Przed zastosowaniem adaptera zaleca się usunięcie fabrycznej uszczelki wtyczki. Istnieje możliwość zamówienia wersji z innym kolorem wskaźnika LED dostosowanej do wymogów aplikacji.
Korzyści z montażu tłumików przepięć do zaworów
Wykorzystanie tłumika przepięć zaworowego pozwala ograniczyć ryzyko awarii oraz przedłużyć żywotność kluczowych komponentów układów automatyki. Zabezpieczenie RC skutecznie chroni elementy elektroniczne przed uszkodzeniami na skutek przepięć, a dioda LED wspomaga szybkie rozpoznanie poprawnego działania systemu.
