Dostępny
24 V AC/DC

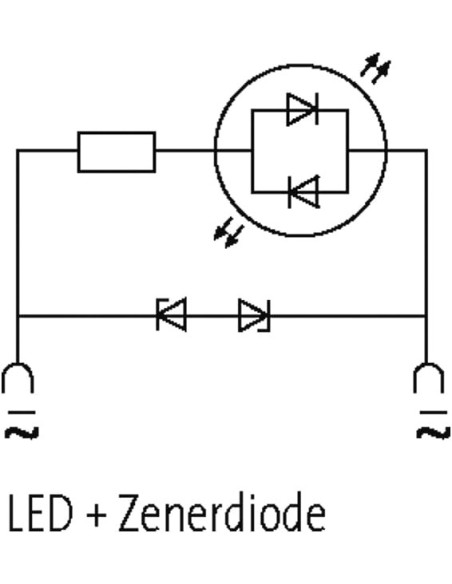

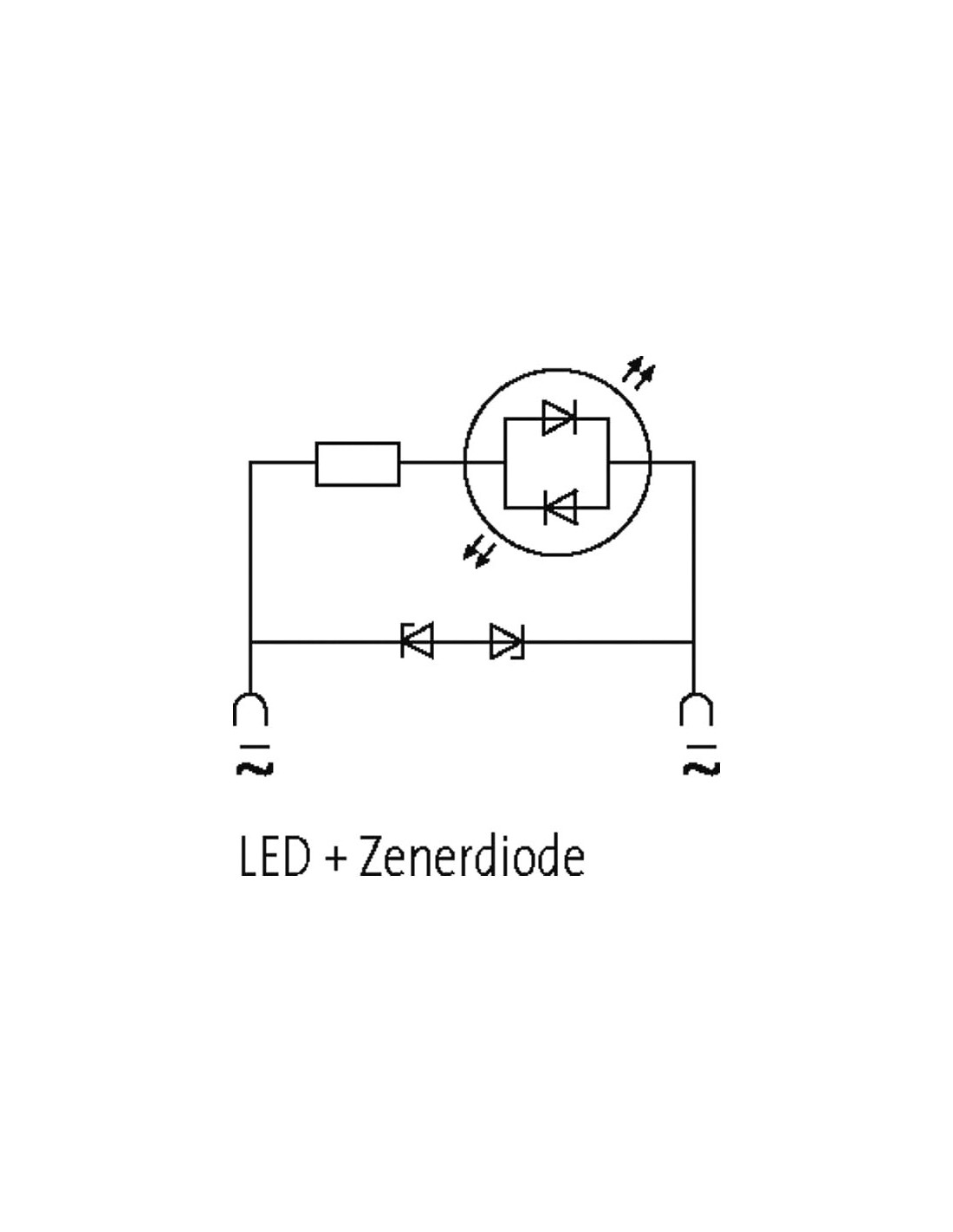

Dioda Z + LED (żółta)
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 200 ms |
| Moc trzymania maks. | 30 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 1 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 20 V |
| Napięcie wejściowe AC maks. | 32 V |
| Napięcie wejściowe DC min. | 20 V |
| Napięcie wejściowe DC maks. | 32 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Dane techniczne | Instalowanie
| Forma konstrukcyjna styku | A |
| Odstęp między stykami | 18 mm |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Materiał obudowa | PUR |
| Materiał styk | Bronze |

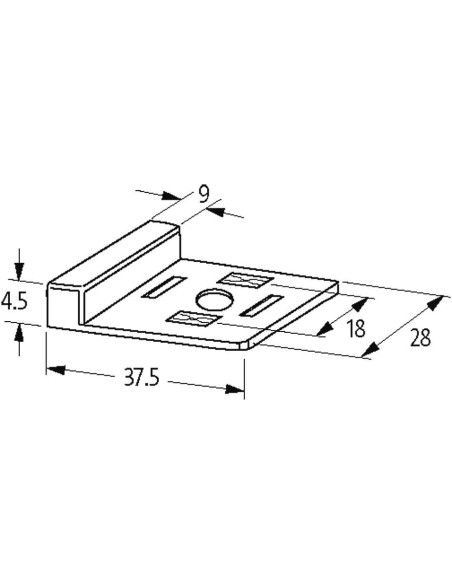

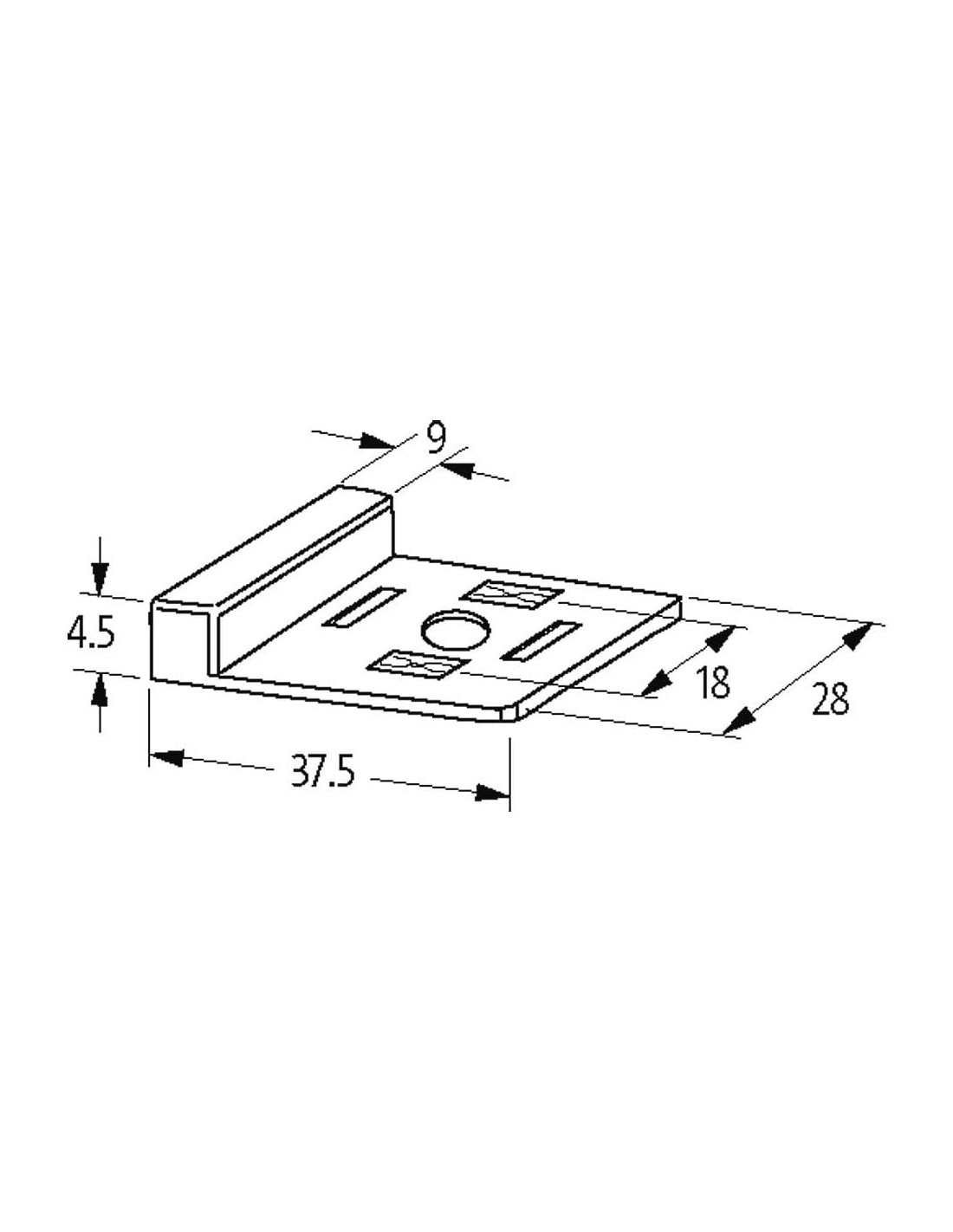

Dane mechaniczne | Dane montażowe
| Wysokość | 4,5 mm |
| Szerokość | 37,5 mm |
| Głębokość | 28 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

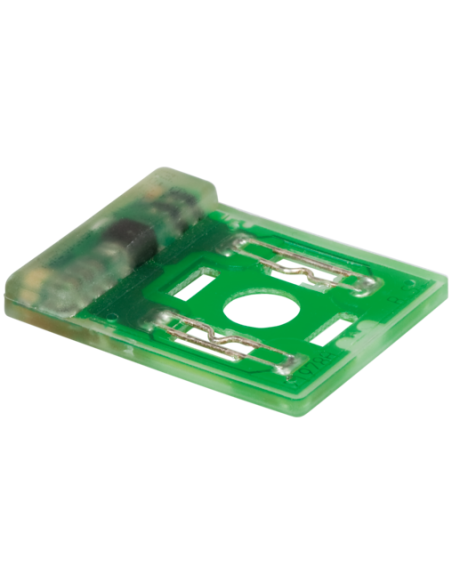

Tłumik przepięć typu A 18 mm 24V AC/DC z diodą LED – kod produktu 3124680
Tłumik przepięć typu A o szerokości 18 mm to niezawodne rozwiązanie służące do ochrony instalacji elektrycznych i automatyki przed niepożądanymi przepięciami. Urządzenie jest przystosowane do pracy z napięciem 24V AC/DC, co zapewnia szerokie możliwości zastosowania zarówno w instalacjach przemysłowych, jak i w automatyce budynkowej.
Główne zalety tłumika przepięć 3124680
- Wysoka kompatybilność – możliwość zastosowania zarówno w obwodach prądu stałego, jak i przemiennego (AC/DC, 20-32 V).
- Komfort diagnostyki dzięki obecności żółtej diody LED sygnalizującej stan pracy urządzenia.
- Wbudowana dioda Zenera – zapewnia skuteczną ochronę przed przepięciami poprzez bezpieczne rozpraszanie energii przepięcia.
- Kompaktowe wymiary – szerokość tylko 18 mm i wysokość 4,5 mm pozwalają na wygodną instalację nawet w ograniczonych przestrzeniach.
- Bezproblemowy montaż – dedykowana konstrukcja typu A oraz dokładne oznaczenia i dokumentacja techniczna ułatwiają instalację urządzenia.
Typowe zastosowania tłumików przepięć typu A
Tłumik przepięć znajduje szerokie zastosowanie w różnorodnych instalacjach elektrycznych, zwłaszcza w automatyce przemysłowej i systemach sterowania, gdzie niezbędna jest ochrona urządzeń przed skutkami przepięć i skoków napięcia. Produkt sprawdzi się w:
- Skrzynkach sterowniczych i rozdzielnicach elektrycznych,
- Sterownikach PLC oraz systemach automatyki,
- Instalacjach sygnalizacyjnych i kontrolno-pomiarowych,
- Ochronie elektromagnesów, cewek i przekaźników,
- Układach zasilających o napięciu 24V.
Budowa i materiały – trwałość i niezawodność
Konstrukcja tłumika została oparta na podstawie z tworzywa PUR, gwarantującego odporność na uszkodzenia mechaniczne i trudne warunki przemysłowe. Styki wykonane z brązu i posrebrzane zapewniają wysoką przewodność oraz odporność na korozję, a niewielka wysokość (4,5 mm) ułatwia integrację z innymi komponentami rozdzielnicy.
Praktyczne wskazówki montażowe i bezpieczeństwo użytkowania
Podczas instalacji należy pamiętać o usunięciu uszczelki wtyczki, zgodnie z instrukcją montażu adaptera. Urządzenie może pracować w zakresie temperatur od -20°C do +60°C, dzięki czemu znakomicie nadaje się do montażu w trudnych warunkach przemysłowych. Oferuje szybki czas reakcji na spadek napięcia do 200 ms, co podnosi poziom ochrony instalacji.
Stosowanie tłumików przepięć typu A wydłuża żywotność komponentów automatyki oraz zwiększa niezawodność i bezpieczeństwo całej instalacji.
