3× 400 V AC

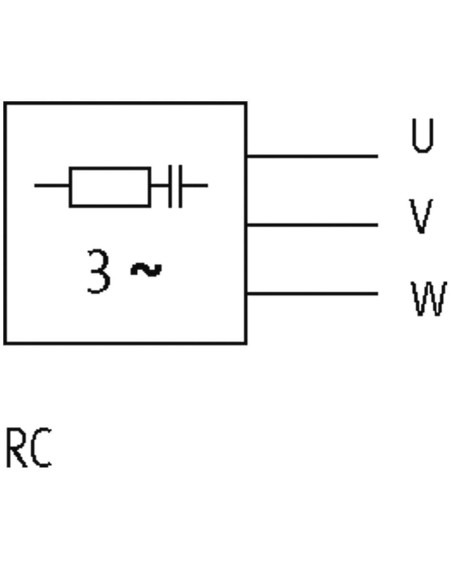

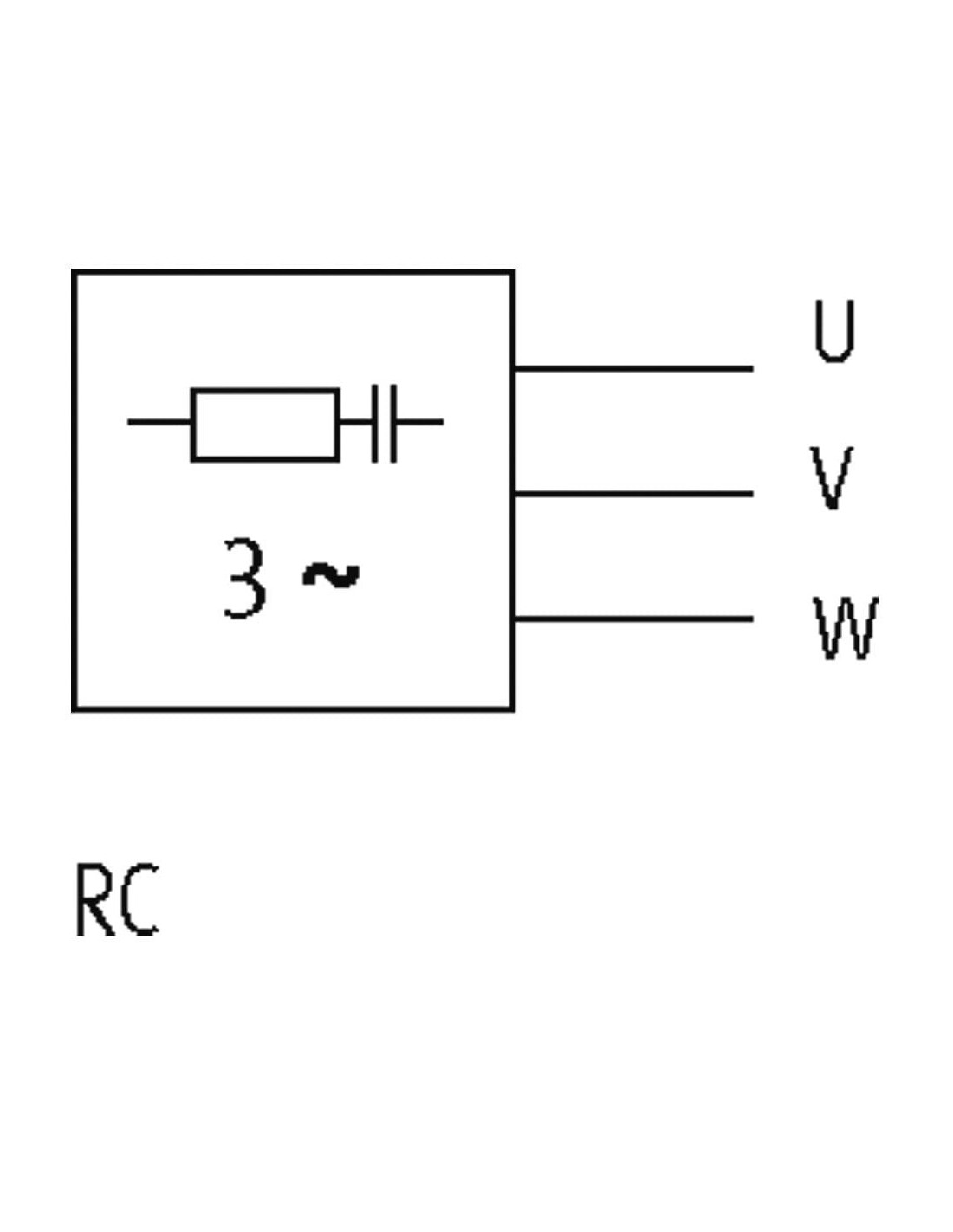

RC
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Einzellitzen mit selbstsicherndem Gabelkabelschuh M4 |
| Długość skrętek pojedynczych | 250 mm |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe

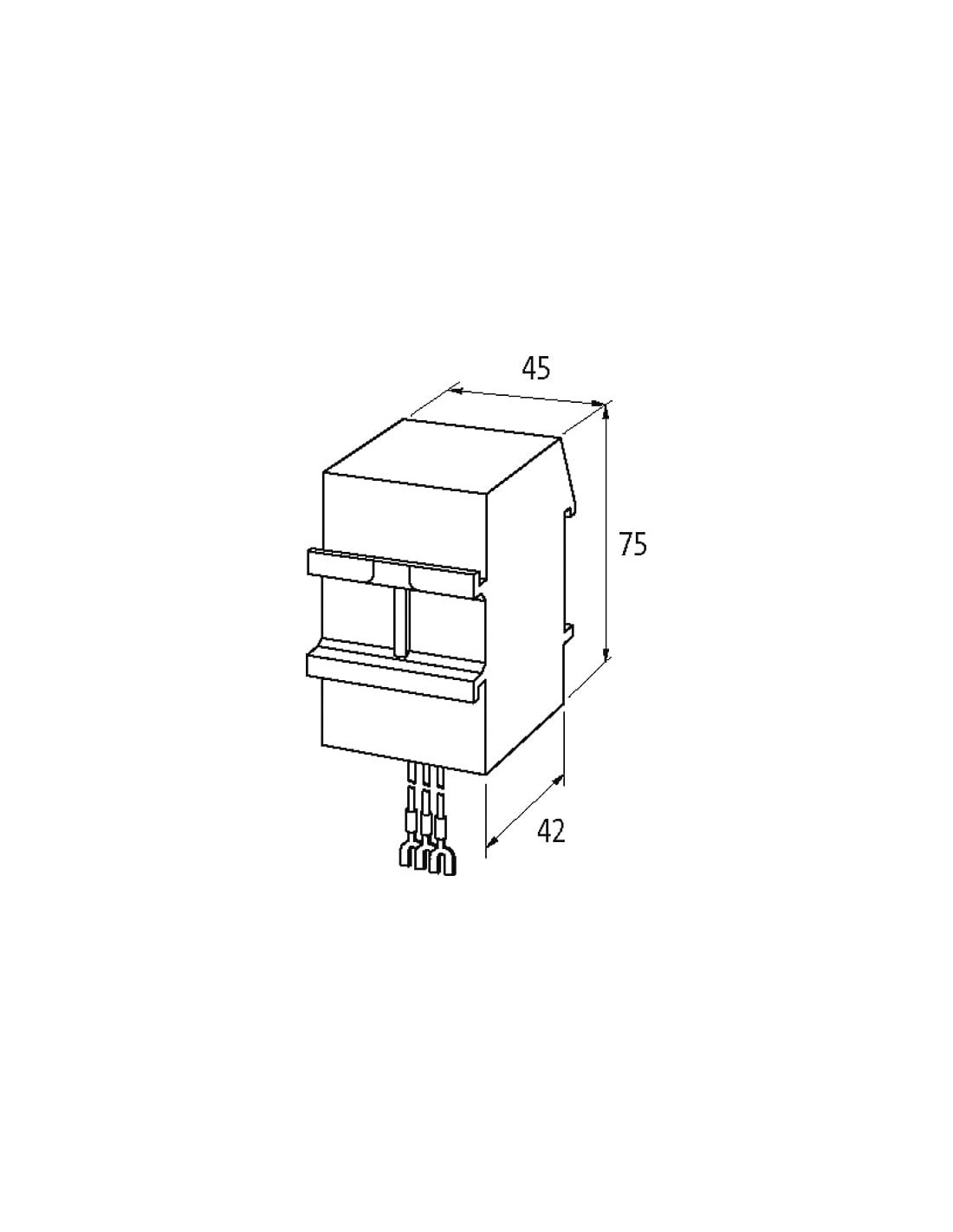

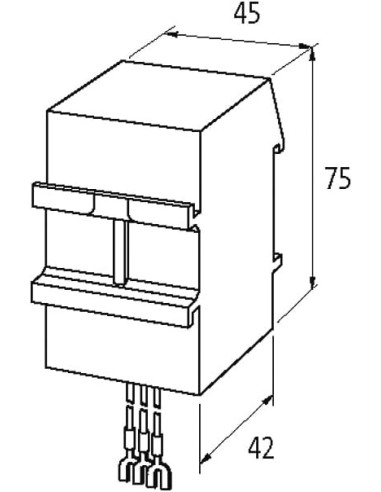

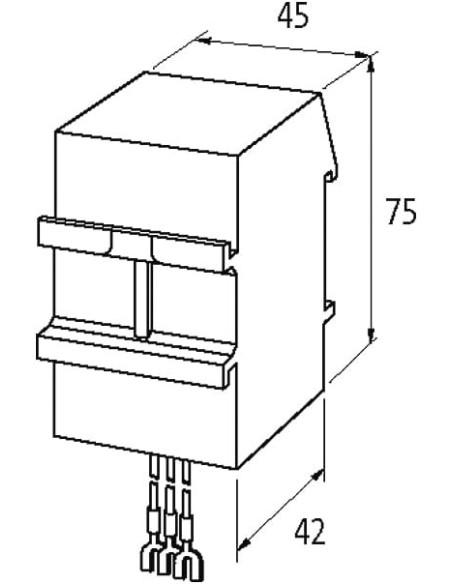

| Wysokość | 75 mm |
| Szerokość | 45 mm |
| Głębokość | 42 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

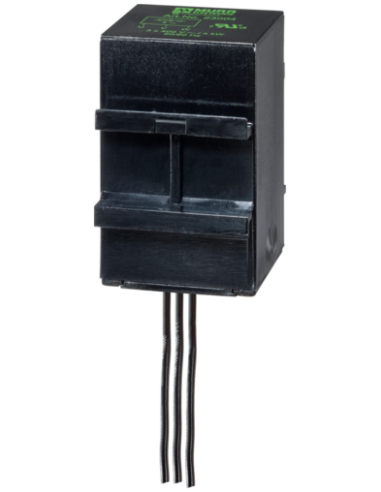

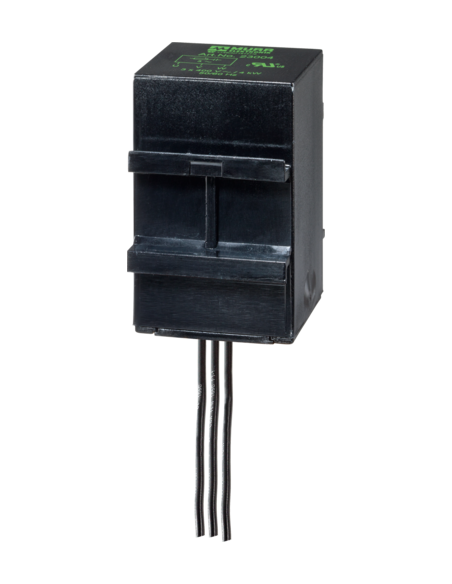

Tłumik przepięć do silnika RC 3x400VAC/4kW – ochrona silników elektrycznych
Tłumik przepięć do silnika RC 3x400VAC/4kW (kod produktu: 23004) to specjalistyczny moduł przeciwzakłóceniowy, który ma na celu ochronę trójfazowych silników elektrycznych przed niebezpiecznymi przepięciami oraz zakłóceniami powstającymi podczas pracy układów napędowych. Układ RC skutecznie wydłuża żywotność urządzeń oraz minimalizuje ryzyko uszkodzeń podzespołów automatyki przemysłowej.
Zalety tłumika przepięć RC 3×400V
- Skuteczna ochrona – ogranicza występowanie przepięć w obwodach silników trójfazowych, zapobiegając uszkodzeniom izolacji uzwojeń oraz elementów sterujących.
- Bezpieczeństwo eksploatacji – trudnopalna obudowa z tworzywa sztucznego klasy UL94 V-0 oraz odporność na zalanie 2-komponentową masą.
- Szeroki zakres temperatur pracy – urządzenie działa niezawodnie w zakresie temperatur od -20°C do 60°C.
- Kompaktowe wymiary – niewielki gabaryt (75 x 45 x 42 mm) ułatwia montaż, nawet w ograniczonych przestrzeniach szaf sterowniczych.
- Łatwy montaż – dedykowane przewody o długości 250 mm zakończone gabelkabelschuh M4 umożliwiają szybkie podłączenie do zacisków silnika.
Typowe zastosowania tłumików przepięć RC
Tłumiki przepięć RC znajdują szerokie zastosowanie w różnorodnych instalacjach przemysłowych, gdzie istotna jest ochrona silników trójfazowych przed zakłóceniami pochodzącymi z sieci zasilającej. Popularne miejsca stosowania to:
- Układy napędowe w maszynach produkcyjnych
- Instalacje HVAC z silnikami trójfazowymi
- Automatyka przemysłowa oraz linie technologiczne
- Stacje pomp i wentylatory przemysłowe
- Aplikacje, w których istotna jest redukcja zakłóceń elektromagnetycznych (EMI)
Bezpieczeństwo i zalecenia eksploatacyjne
Tłumik przepięć RC jest przeznaczony do współpracy z silnikami trójfazowymi zasilanymi napięciem 400 V AC. Nie należy stosować układów RC bezpośrednio na wyjściu przemienników częstotliwości (falowników), gdyż może to prowadzić do ich uszkodzenia lub niewłaściwej pracy.
Podsumowanie – niezawodność, ochrona i łatwy montaż
Zastosowanie tłumika przepięć RC 3x400VAC/4kW zapewnia skuteczną ochronę silników oraz podzespołów automatyki przed przepięciami i zakłóceniami. Kompaktowa budowa, szeroki zakres temperatur roboczych oraz wysoka klasa palności sprawiają, że produkt sprawdzi się nawet w najbardziej wymagających warunkach przemysłowych.
