Dostępny
3× 575 V AC

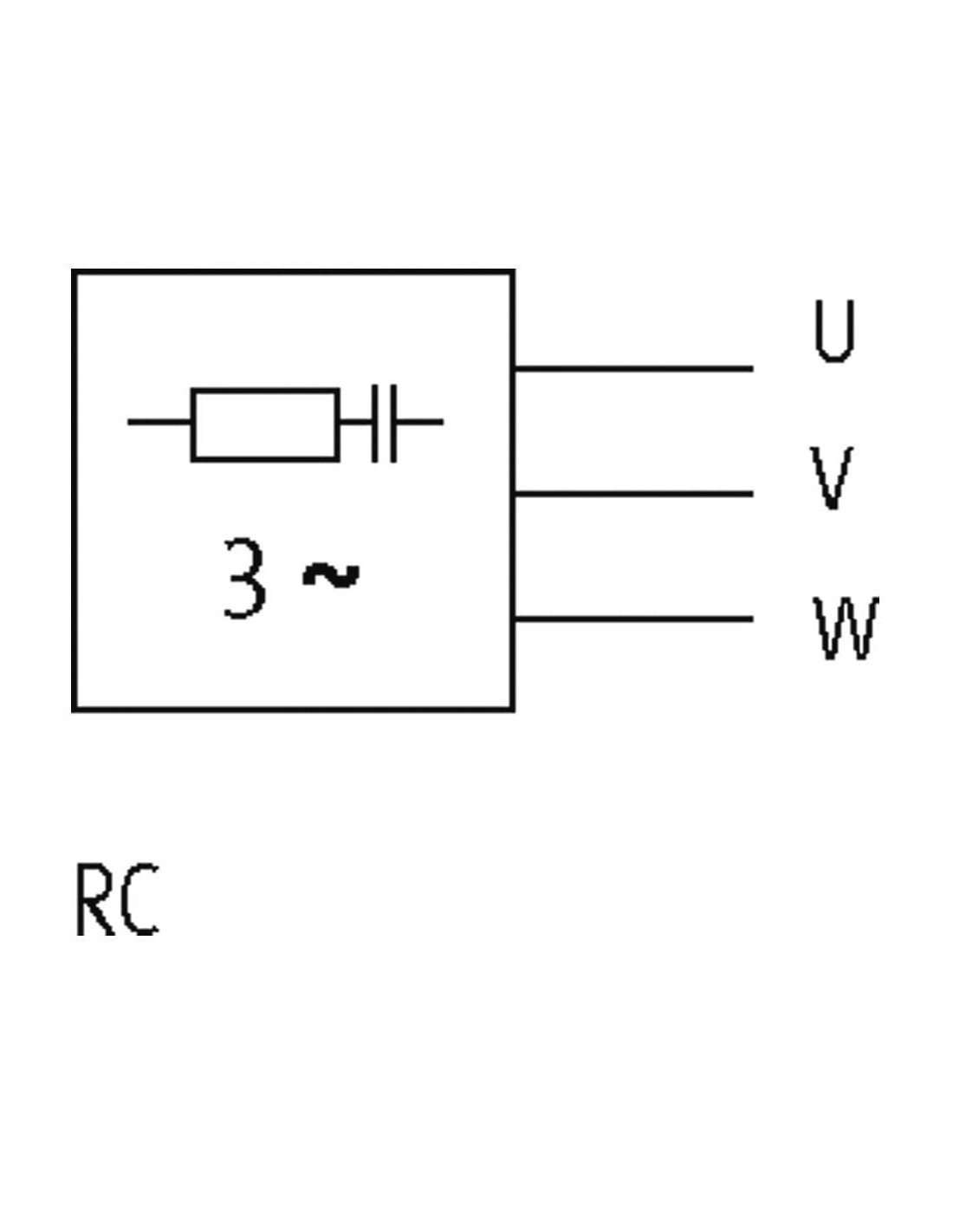

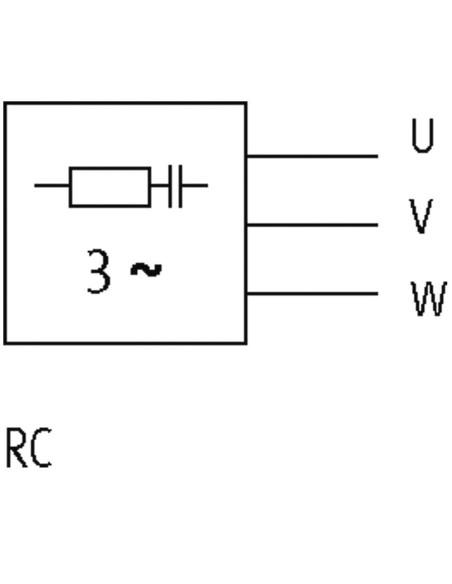

RC
z tulejkami końcówek żył
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Einzellitzen mit selbstsicherndem Gabelkabelschuh M4 |
| Długość skrętek pojedynczych | 250 mm |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |

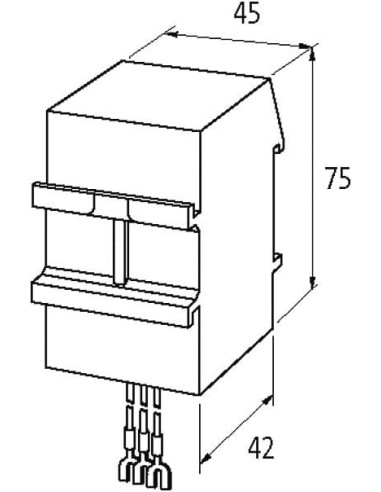

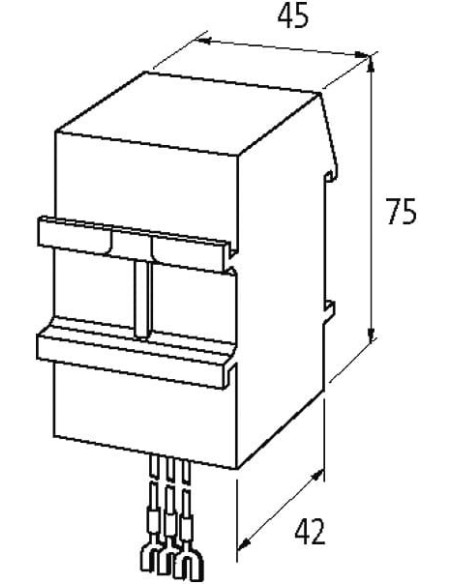

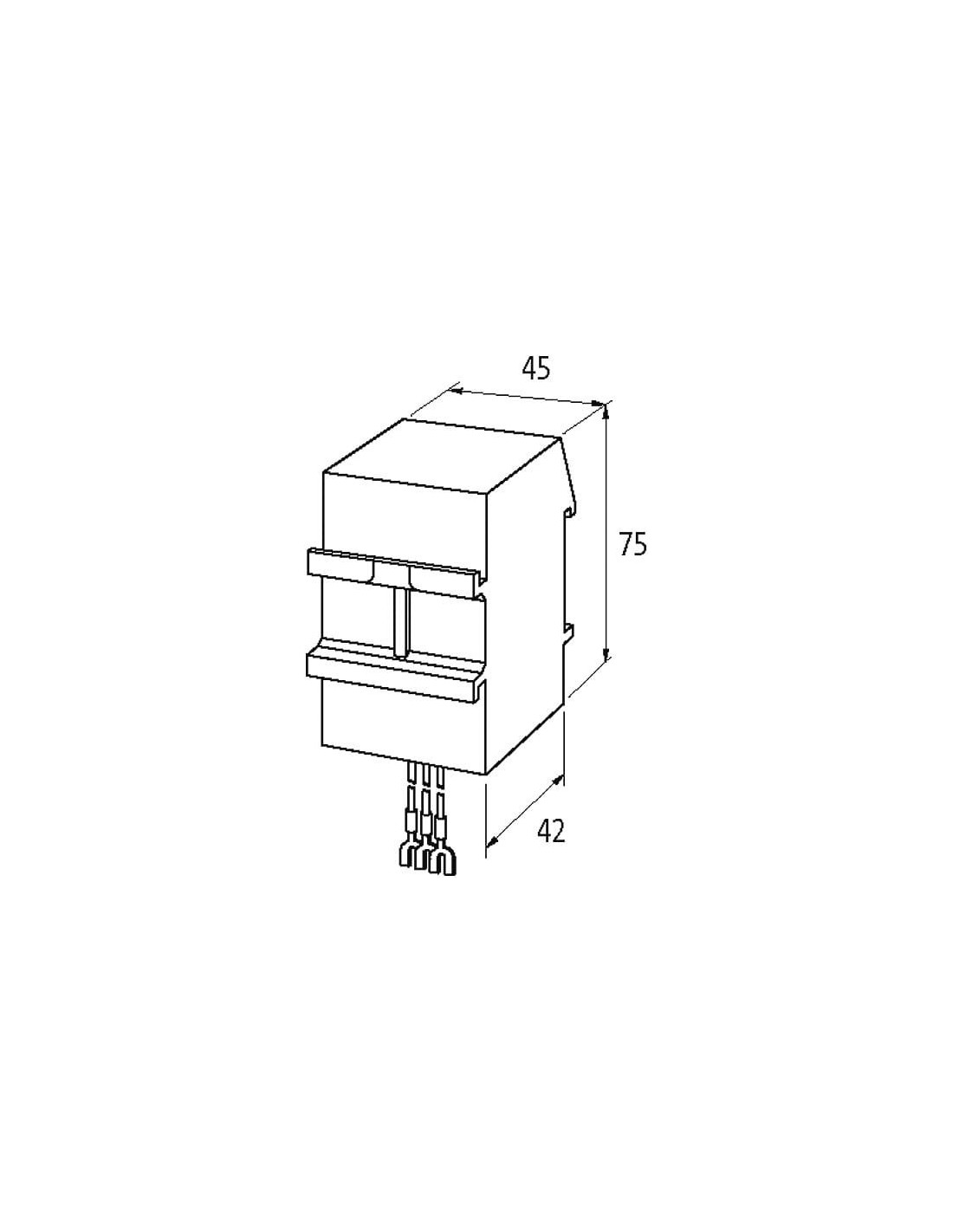

Dane mechaniczne | Dane montażowe
| Wysokość | 75 mm |
| Szerokość | 45 mm |
| Głębokość | 42 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

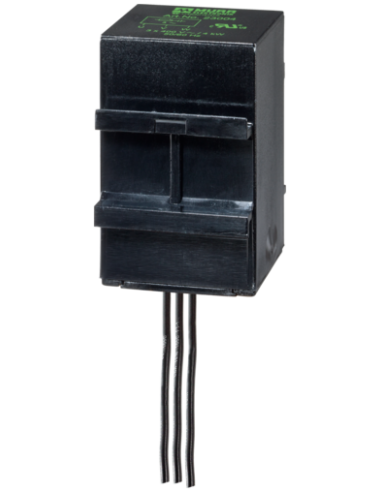

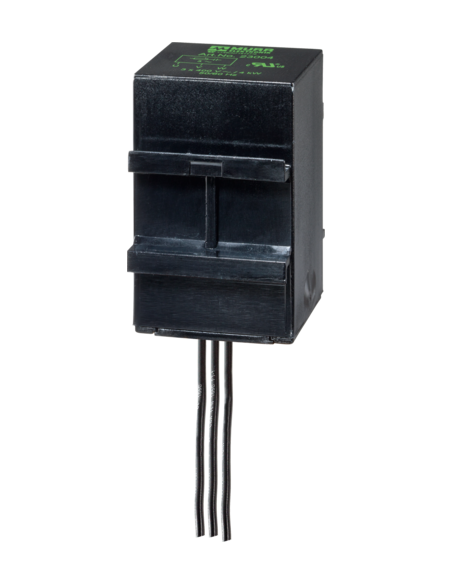

Tłumik przepięć do silnika 230563 – skuteczna ochrona silników elektrycznych
Tłumik przepięć do silnika 230563 to wysokiej klasy moduł przeciwzakłóceniowy, przeznaczony do zabezpieczania silników trójfazowych zasilanych napięciem do 575 V AC. Produkt ten skutecznie minimalizuje zakłócenia oraz chroni instalacje elektryczne przed negatywnym wpływem przepięć i pików napięciowych, które mogą prowadzić do awarii oraz skrócenia żywotności urządzeń.
Zalety tłumika przepięć do silników elektrycznych
- Efektywna ochrona przed przepięciami – zastosowanie układu RC pozwala na tłumienie szkodliwych impulsów napięciowych.
- Trudnopalna obudowa – wykonana z tworzywa sztucznego o klasie palności UL94 V-0, co zapewnia wysoki poziom bezpieczeństwa.
- Łatwa instalacja – przewody zakończone samoblokującymi końcówkami widełkowymi M4 ułatwiają szybki montaż.
- Kompaktowe wymiary – niewielka bryła (45x42x75 mm) pozwala na instalację w ograniczonych przestrzeniach aparatury elektrycznej.
- Odporność na trudne warunki pracy – zakres temperatury roboczej od -20°C do 60°C zapewnia wszechstronne zastosowanie.
Zastosowanie tłumika przepięć 230563 RC 3× 575 V
Tłumik przepięć RC jest idealnym rozwiązaniem dla użytkowników poszukujących skutecznej ochrony silników trójfazowych wykorzystywanych w automatyce przemysłowej, instalacjach HVAC, systemach transportu taśmowego, pompowniach oraz innych urządzeniach technologicznych narażonych na krótkotrwałe zakłócenia sieciowe. Szczególnie rekomendowane zastosowania obejmują:
- przemysł maszynowy,
- systemy wentylacyjne,
- instalacje wodne i kanalizacyjne,
- aplikacje, gdzie wymagana jest niezawodna praca silnika w warunkach podwyższonych zakłóceń elektromagnetycznych.
UWAGA: Układ RC nie jest przeznaczony do współpracy z przemiennikami częstotliwości.
Budowa i wykonanie tłumika przepięć silnika 230563
Obudowa tłumika została wykonana z wytrzymałego tworzywa sztucznego, zapewniającego nie tylko ochronę mechaniczną, ale także spełniającego wymagania dotyczące niepalności. Elementy wewnętrzne są zalane 2-komponentową masą zalewową, co dodatkowo zwiększa niezawodność urządzenia oraz chroni przed wilgocią i kurzem. Konstrukcja przystosowana jest do prostego i szybkiego montażu w rozdzielnicy.
Podsumowanie – Tłumik przepięć RC 575 V AC
Tłumik przepięć do silników 230563 to niezawodny element ochrony urządzeń elektrycznych, oferujący doskonałe parametry użytkowe oraz szerokie możliwości zastosowania. Jest zalecany dla instalacji wymagających podwyższonego poziomu zabezpieczeń przed przepięciami oraz zapewnienia kompatybilności elektromagnetycznej, co gwarantuje długotrwałą i bezawaryjną pracę silników oraz innych napędów trójfazowych.
