Dostępny
3× 400 V AC
VDR
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 150 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |
| Wysokość | 39 mm |
| Szerokość | 39 mm |
| Głębokość | 44 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

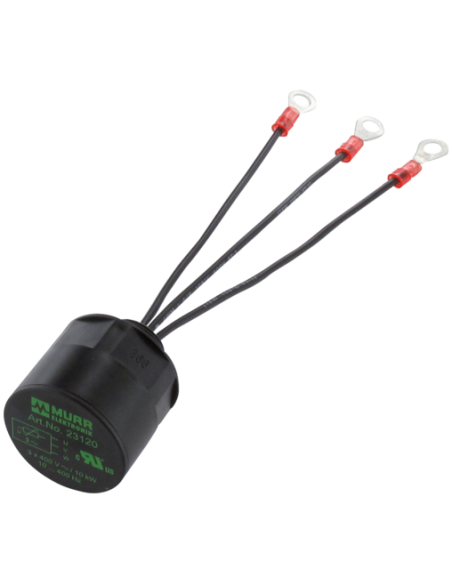

Tłumik przepięć do silnika trójfazowego 400V AC – Kod produktu: 23144
Tłumik przepięć do silników trójfazowych o napięciu 400 V AC to niezawodne rozwiązanie przeznaczone do ochrony układów elektrycznych przed szkodliwymi przepięciami i zakłóceniami. Umożliwia skuteczne wydłużenie żywotności silników elektrycznych oraz elementów sterowania przemysłowego. Urządzenie jest wyposażone w warystor (VDR), co gwarantuje odpowiednie tłumienie zakłóceń oraz wysoki poziom bezpieczeństwa eksploatacji.
Zalety tłumika przepięć do silnika 23144
- Ochrona silników trójfazowych przed przepięciami występującymi w trudnych warunkach przemysłowych.
- Prosta instalacja bez konieczności stosowania dodatkowych filtrów i osprzętu.
- Bezpośredni montaż w puszce zaciskowej silnika (Motorklemmkasten) umożliwia zastosowanie na etapie produkcji oraz modernizacji istniejących instalacji.
- Wysoka odporność na płomienie – obudowa wykonana z trudnopalnego tworzywa sztucznego o klasie V-0 według UL94.
- Wytrzymałość na zmienne warunki otoczenia – zakres temperatur pracy od -20°C do +60°C.
- Maksymalny przekrój przyłącza 1 mm² oraz przewody zakończone izolowaną końcówką M6, co znacznie ułatwia instalację.
Zastosowanie tłumika przepięć do silnika 400V
Urządzenie znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, szczególnie do zabezpieczania silników trójfazowych w maszynach, liniach produkcyjnych i urządzeniach technologicznych. Skutecznie tłumi przepięcia występujące podczas załączania i wyłączania silników, chroni styczniki oraz elektronikę sterującą, co podnosi niezawodność całej instalacji.
Możliwości i wytyczne instalacyjne
Tłumik przepięć 23144 został zaprojektowany do zastosowań z napięciem 3×400 V AC i jest dedykowany do bezpośredniego montażu w puszce zaciskowej silnika. Moduł nie jest przeznaczony do stosowania z przemiennikami częstotliwości oraz w obwodach RC. Długość przewodów przyłączeniowych wynosi 150 mm, co umożliwia łatwe prowadzenie instalacji wewnątrz silnika lub w szafach sterowniczych.
Budowa i trwałość tłumika przepięć

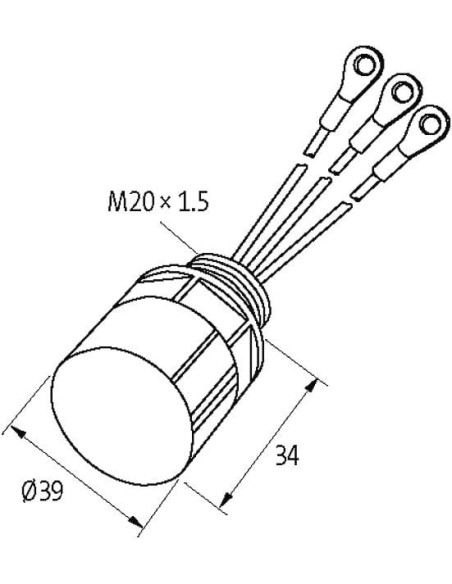

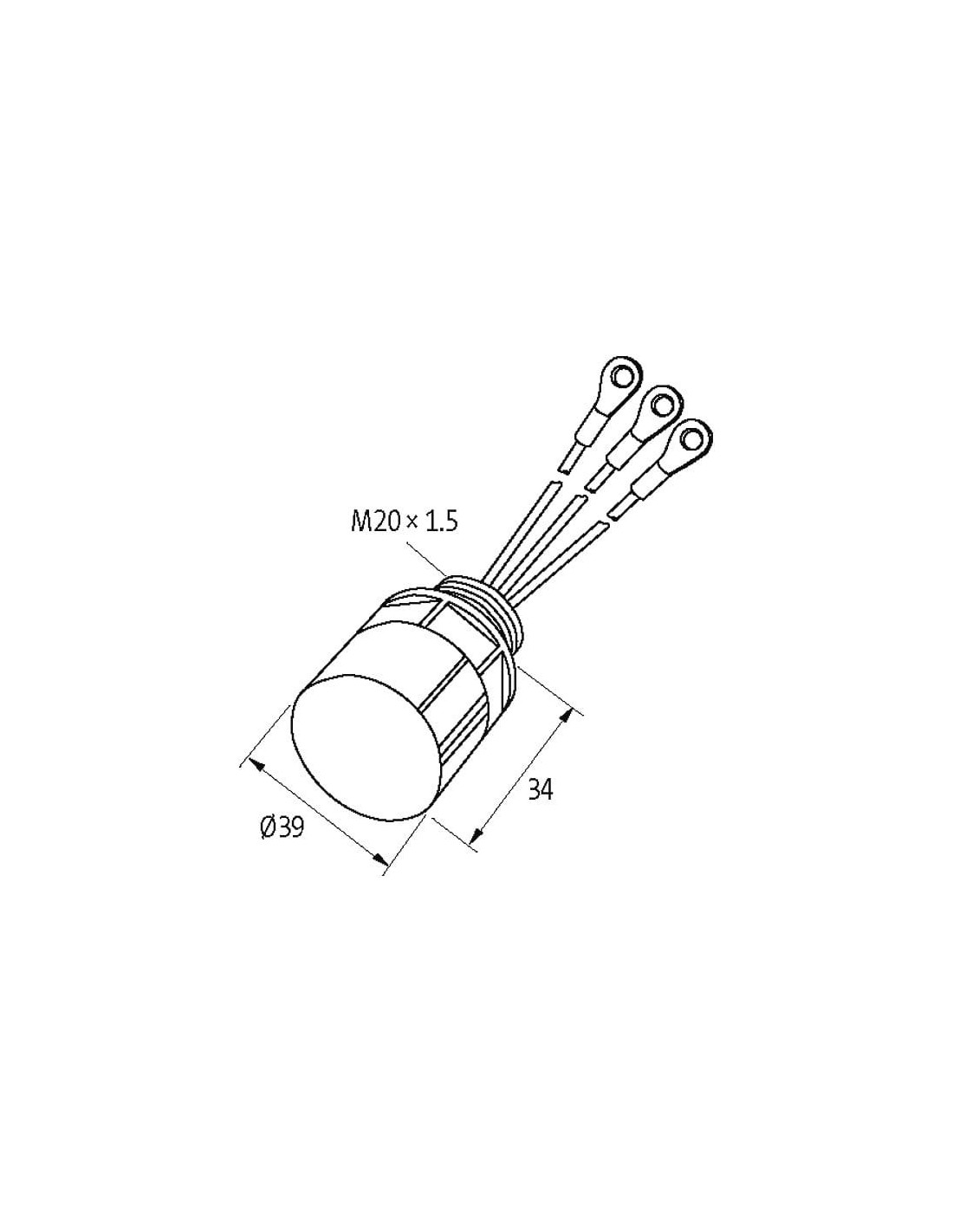

Obudowa tłumika została wykonana z wytrzymałego, trudnopalnego tworzywa sztucznego, a komponentowa masa zalewowa zapewnia niezawodną ochronę elementów przed działaniem wilgoci, kurzu oraz innych czynników środowiskowych. Kompaktowe wymiary (39 × 39 × 44 mm, gwint M20 × 1,5) pozwalają na łatwe dopasowanie produktu do różnych typów puszek zaciskowych i przestrzeni montażowych.
Tłumik przepięć 23144 to rozwiązanie przeznaczone dla najbardziej wymagających użytkowników, ceniących bezpieczeństwo, trwałość i skuteczność ochrony silników elektrycznych w aplikacjach przemysłowych.
Polecamy także inne produkty z kategorii: Moduły przeciwzakłóceniowe EMC »
