3× 400 V AC
3× 575 V AC

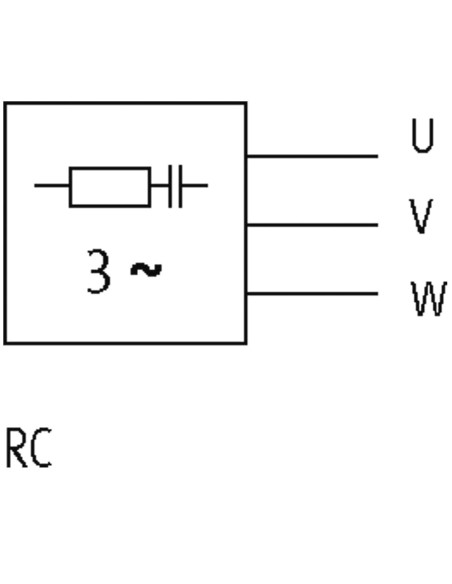

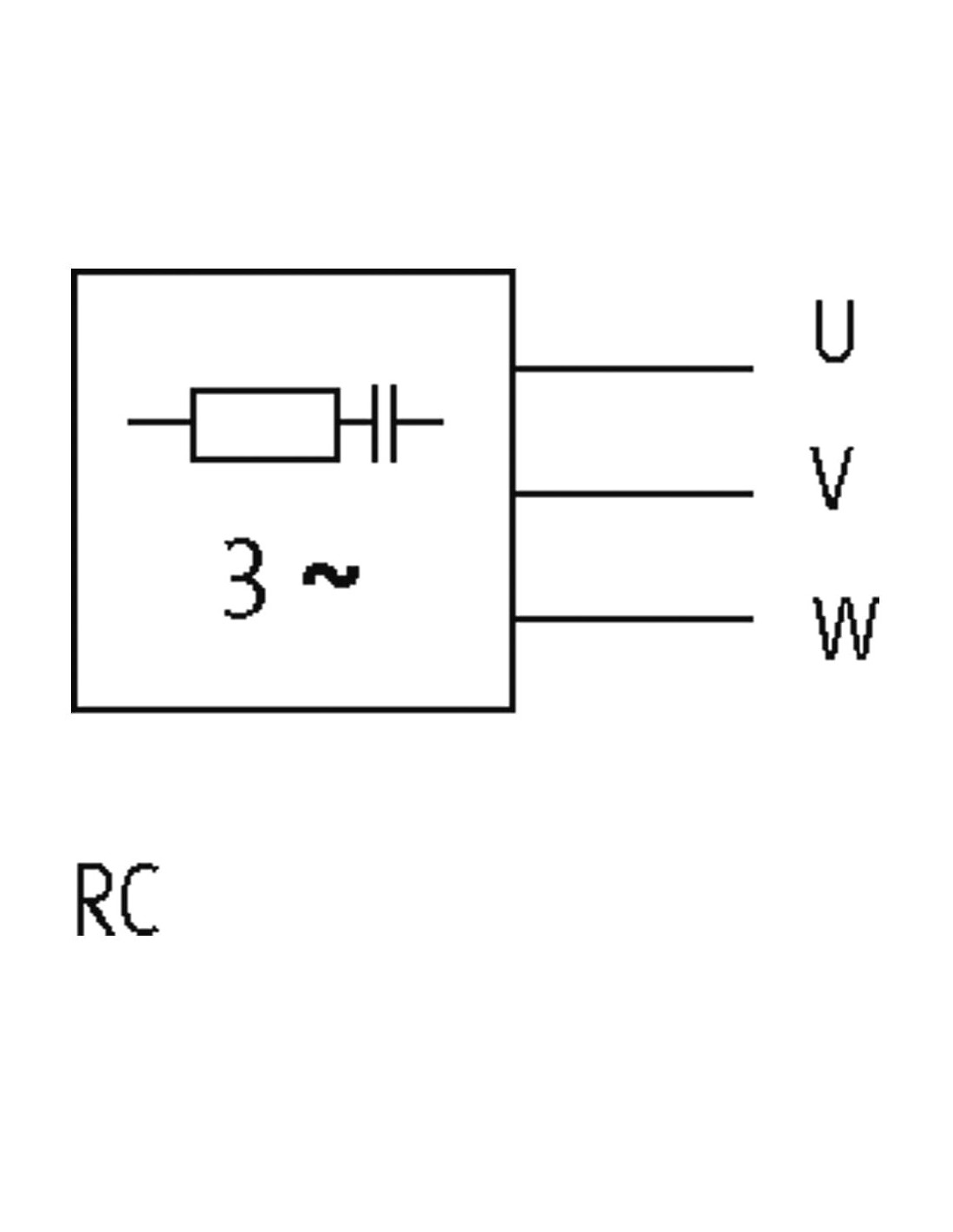

RC
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 zaciski śrubowe RT 20, Siemens 3 RT 10 |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 40 mm |
| Szerokość | 43 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Tłumik przepięć do silnika 3x575VAC/5,5kW – skuteczna ochrona silników trójfazowych

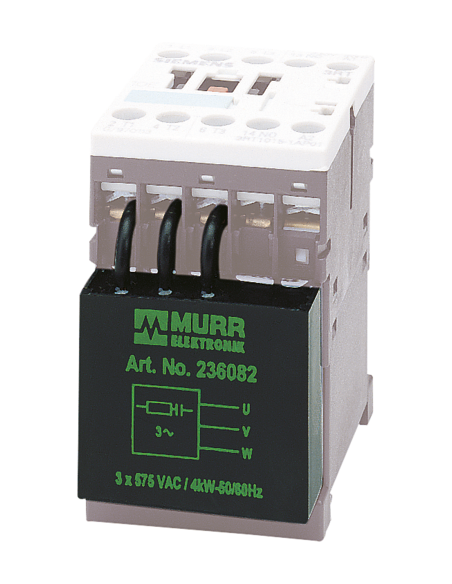

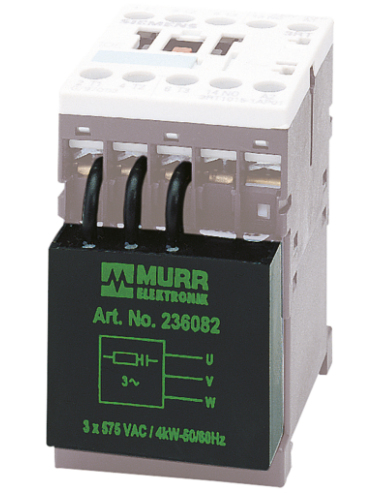

Tłumik przepięć do silnika o numerze katalogowym 236082 to specjalistyczny moduł RC przeznaczony do ochrony silników trójfazowych pracujących przy napięciu do 575 V AC. Służy do tłumienia przepięć oraz ograniczania zakłóceń powstających podczas załączania i wyłączania silników, co korzystnie wpływa na wydłużenie żywotności urządzeń oraz poprawę ich niezawodności.
Profesjonalny tłumik przeciwzakłóceniowy do silników elektrycznych
Moduł RC jest przeznaczony do aplikacji przemysłowych, gdzie kluczowe jest zabezpieczenie silników oraz pozostałej infrastruktury automatyki przed skutkami przepięć. Odpowiedni do silników o mocy do 5,5 kW oraz sieci trójfazowych o napięciu do 575 V AC, gwarantuje szeroki zakres zastosowania w nowoczesnych instalacjach elektrycznych i automatyce przemysłowej.
- Skuteczne tłumienie przepięć – ograniczenie przepięć generowanych podczas rozłączania i załączania silnika.
- Poprawa kompatybilności elektromagnetycznej – redukcja zakłóceń w sieci zasilającej.
- Ochrona styczników oraz innych elementów instalacji przed niekorzystnymi skutkami przepięć.
- Długowieczność i niezawodność dzięki zastosowaniu wysokiej jakości komponentów.
- Bezpieczna praca w szerokim zakresie temperatur: -20 °C do +60 °C.
- Trudnopalna obudowa (UL94 V-0) zapewniająca wysoki poziom bezpieczeństwa.
- Łatwy montaż na szynie DIN (TH35 zgodnie z EN 60715).
Typowe zastosowania tłumika przepięć – 236082
Tłumiki przepięć RC znajdują szerokie zastosowanie w układach sterowania i zasilania silników elektrycznych w zakładach produkcyjnych, instalacjach HVAC, systemach pomp, wentylatorach przemysłowych oraz urządzeniach automatyki budynkowej. Nie zaleca się stosowania tłumika RC w połączeniu z przemiennikami częstotliwości.
- Silniki trójfazowe w automatyce przemysłowej.
- Ochrona styczników i przekaźników przed przepięciami.
- Redukcja wyładowań zakłócających w rozdzielnicach NN i SN.
- Systemy wentylacyjne i klimatyzacyjne.
- Układy pompowe i systemy transportu mediów.
Parametry użytkowe i cechy konstrukcyjne
Obudowa tłumika przepięć wykonana jest z trwałego tworzywa sztucznego, odpornego na działanie wysokich temperatur i płomienia, co zapewnia jego trwałość oraz bezpieczeństwo użytkowania. Wypełnienie dwukomponentową masą zalewową gwarantuje ochronę wnętrza przed wpływem kurzu i wilgoci.

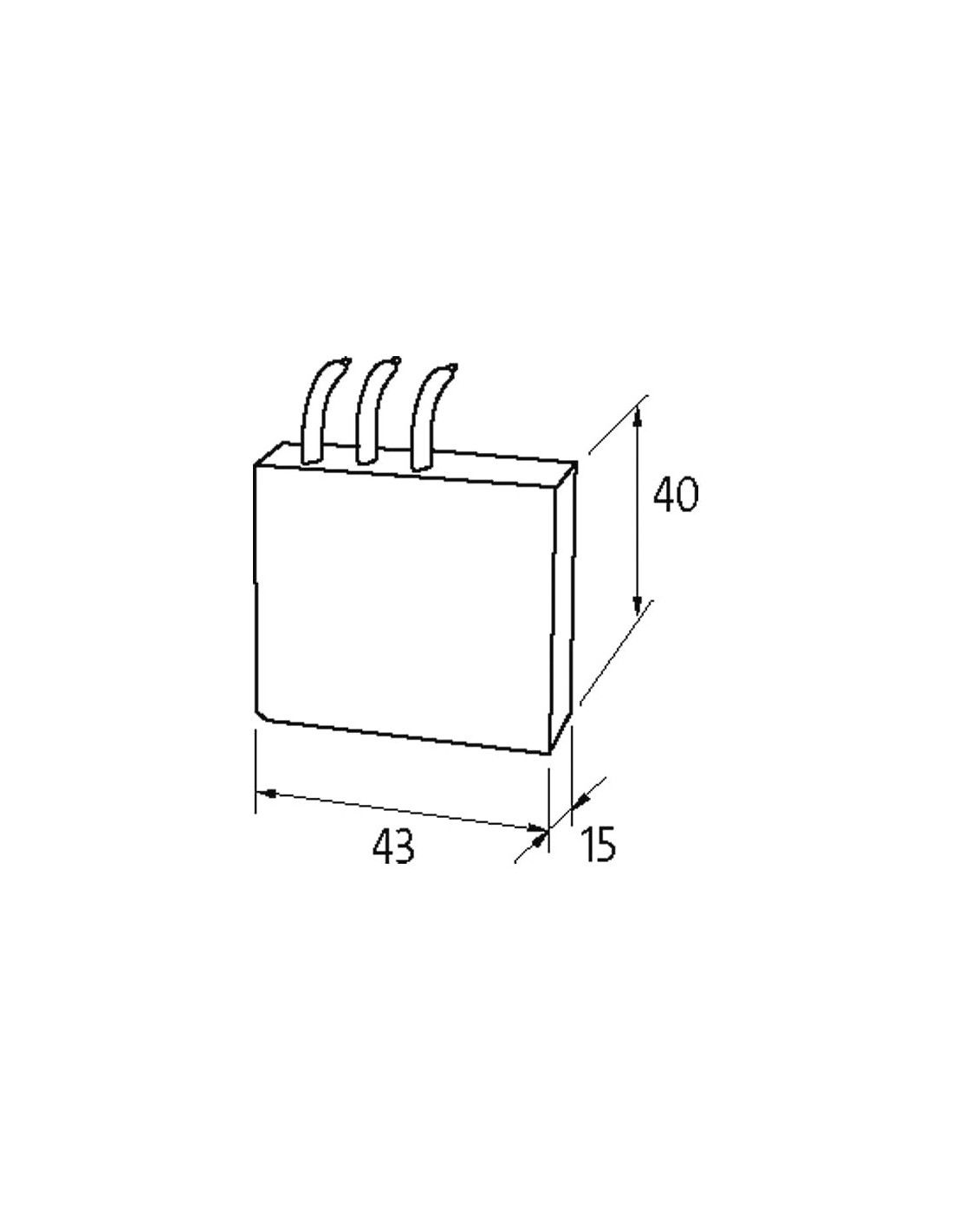

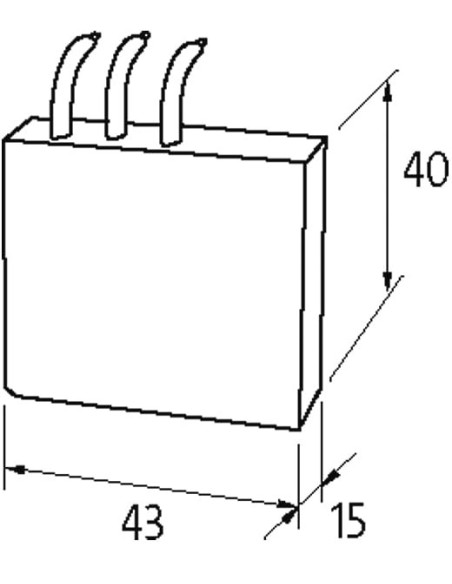

Kompaktowe wymiary tłumika (40 × 43 × 15 mm) ułatwiają montaż nawet w ograniczonych przestrzeniach rozdzielnic. Zaciski śrubowe zapewniają pewne i bezpieczne połączenia elektryczne, kompatybilne z popularnymi łącznikami, takimi jak 3 zaciski śrubowe RT 20 lub Siemens 3 RT 10.
Podsumowanie zalet tłumika przepięć 3x575VAC/5,5kW
Tłumik przepięć do silnika, układ RC 3x575VAC/5,5kW, to element zapewniający skuteczną ochronę silników i urządzeń automatyki. Przeznaczony do szerokiego zakresu zastosowań przemysłowych, dzięki trudnopalnej i trwałej konstrukcji spełnia wymagania nawet najbardziej wymagających środowisk pracy. Łatwy montaż, wysoka efektywność tłumienia zakłóceń oraz zabezpieczenie styczników czynią go niezastąpionym w nowoczesnych instalacjach elektrycznych.
