Dostępny
3× 400 V AC
VDR
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 100 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |
| Wysokość | 25 mm |
| Szerokość | 25 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

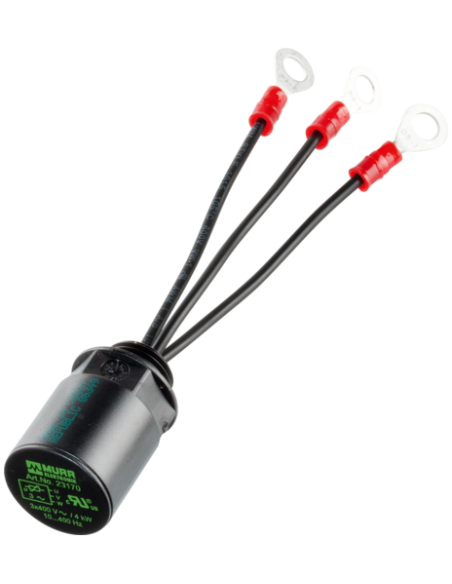

Tłumik przepięć do silnika 3x400VAC/7,5kW – ochrona silnika przed przepięciami
Tłumik przepięć do silnika o kodzie produktu 23171 to specjalistyczny element ochronny, przeznaczony do zabezpieczania trójfazowych silników elektrycznych pracujących przy napięciu 3x400V AC i mocy do 7,5 kW. W urządzeniu zastosowano warystor (VDR), skutecznie chroniący uzwojenia silnika przed przepięciami oraz nagłymi skokami napięcia, które mogą prowadzić do uszkodzeń instalacji oraz zakłóceń w pracy maszyny.
Zastosowanie tłumika przepięć w przemyśle i automatyce
Tłumik przepięć przeznaczony jest do ochrony silników elektrycznych w szerokim zakresie aplikacji – od systemów automatyki przemysłowej, przez napędy maszyn, po urządzenia HVAC i pompy. Stosowanie tłumików przepięć znacznie wydłuża żywotność silnika oraz minimalizuje ryzyko awarii spowodowanej zakłóceniami przepięciowymi w sieci zasilającej.
- Dedykowany do montażu w zaciskach silników trójfazowych
- Zalecany do użytku w instalacjach przemysłowych
- Wyposażony w przewody zakończone oczkami kablowymi M6 dla łatwego podłączenia
- Obudowa z trudnopalnego tworzywa sztucznego – klasa palności UL94 V-0
- Bezpieczna praca w szerokim zakresie temperatur – od -20°C do +60°C
Budowa i montaż – wygoda oraz bezpieczeństwo

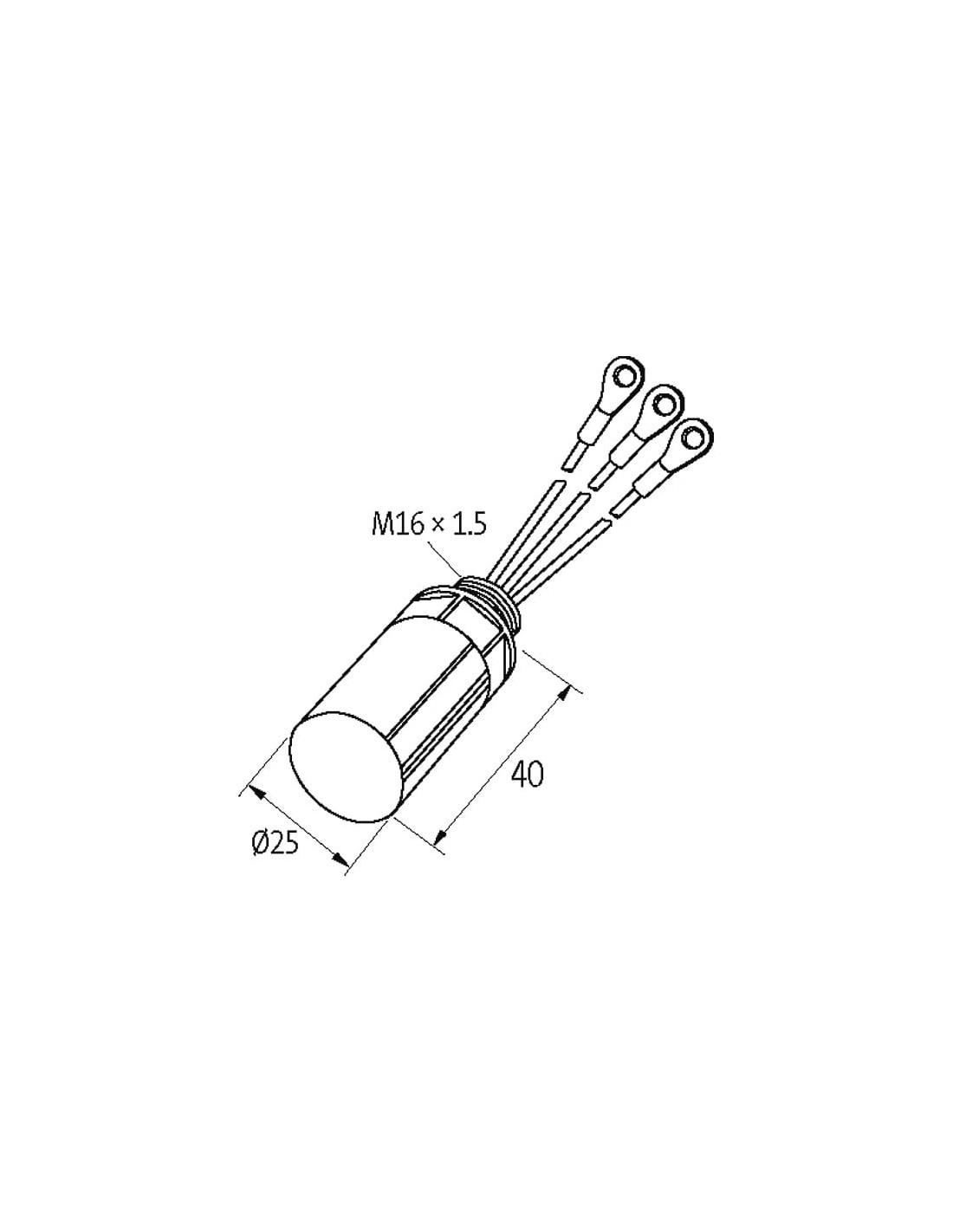

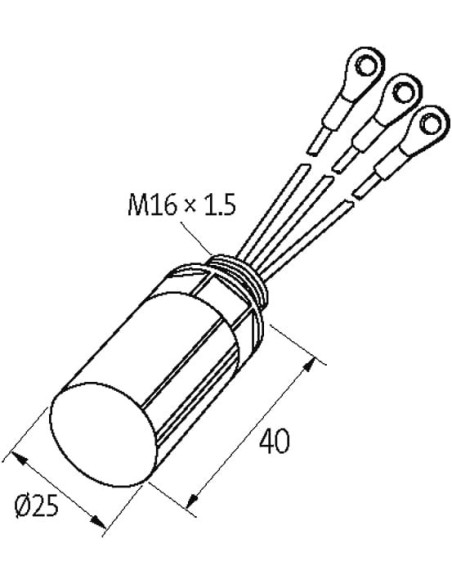

Tłumik przepięć charakteryzuje się zwartą budową o wymiarach 25 x 25 x 40 mm oraz bezpiecznym systemem montażu (M16 x 1,5). Przewody o długości 100 mm pozwalają na łatwe dopasowanie do różnych konstrukcji skrzynek zaciskowych silnika.
Urządzenie zbudowane jest w oparciu o dwukomponentową masę zalewową, co zwiększa odporność tłumika na warunki środowiskowe i drgania występujące w aplikacjach przemysłowych.
Kluczowe zalety tłumika przepięć 3x400VAC/7,5kW VDR
- Ochrona silnika przed przepięciami, zwiększająca niezawodność instalacji
- Łatwa instalacja dzięki dołączonym przewodom z zakończeniem oczkowym oraz kompatybilności z typowymi puszkami zaciskowymi silników
- Materiały trudnopalne gwarantujące bezpieczeństwo nawet w wymagających środowiskach pracy
- Kompaktowa konstrukcja, umożliwiająca zastosowanie w ograniczonej przestrzeni montażowej
- Możliwość stosowania także w niestandardowych napięciach i mocach na indywidualne zamówienie
Typowe zastosowania tłumików przepięć w instalacjach silnikowych
Tłumiki przepięć VDR są szczególnie polecane do silników trójfazowych, które nie współpracują z przemiennikami częstotliwości (nie stosować w układach z falownikami). Rozwiązanie to sprawdza się w ochronie motoreduktorów, pomp, wentylatorów oraz innych urządzeń z napędem elektrycznym, gdzie istotne jest zabezpieczenie przed szkodliwymi udarami napięciowymi.
Tłumik przepięć o oznaczeniu 23171 to niezawodne wsparcie dla Twoich silników, chroniące komponenty przed niepożądanymi przepięciami, zwiększające bezpieczeństwo oraz stabilność pracy instalacji przemysłowych.
