Dostępny
24 V AC/DC
RC + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
| Moc trzymania maks. | 10 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 105 V |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 12 V |
| Napięcie wejściowe AC maks. | 30 V |
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 45 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

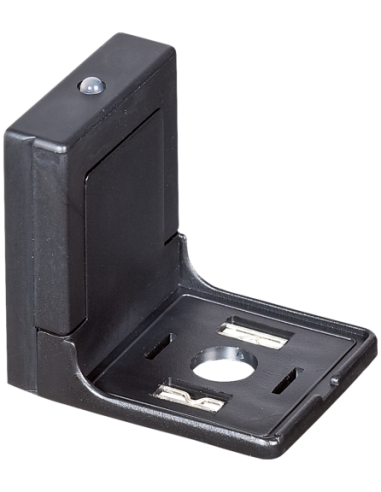

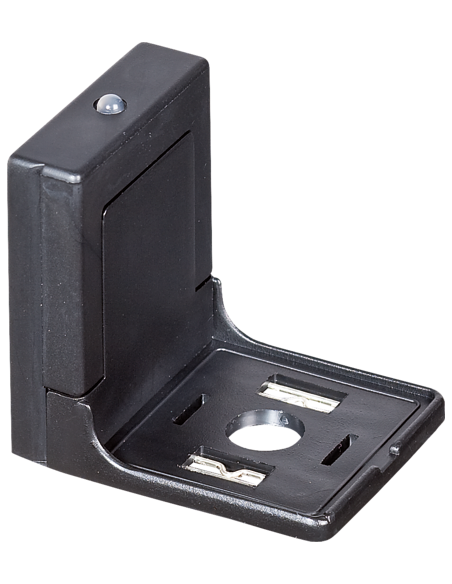

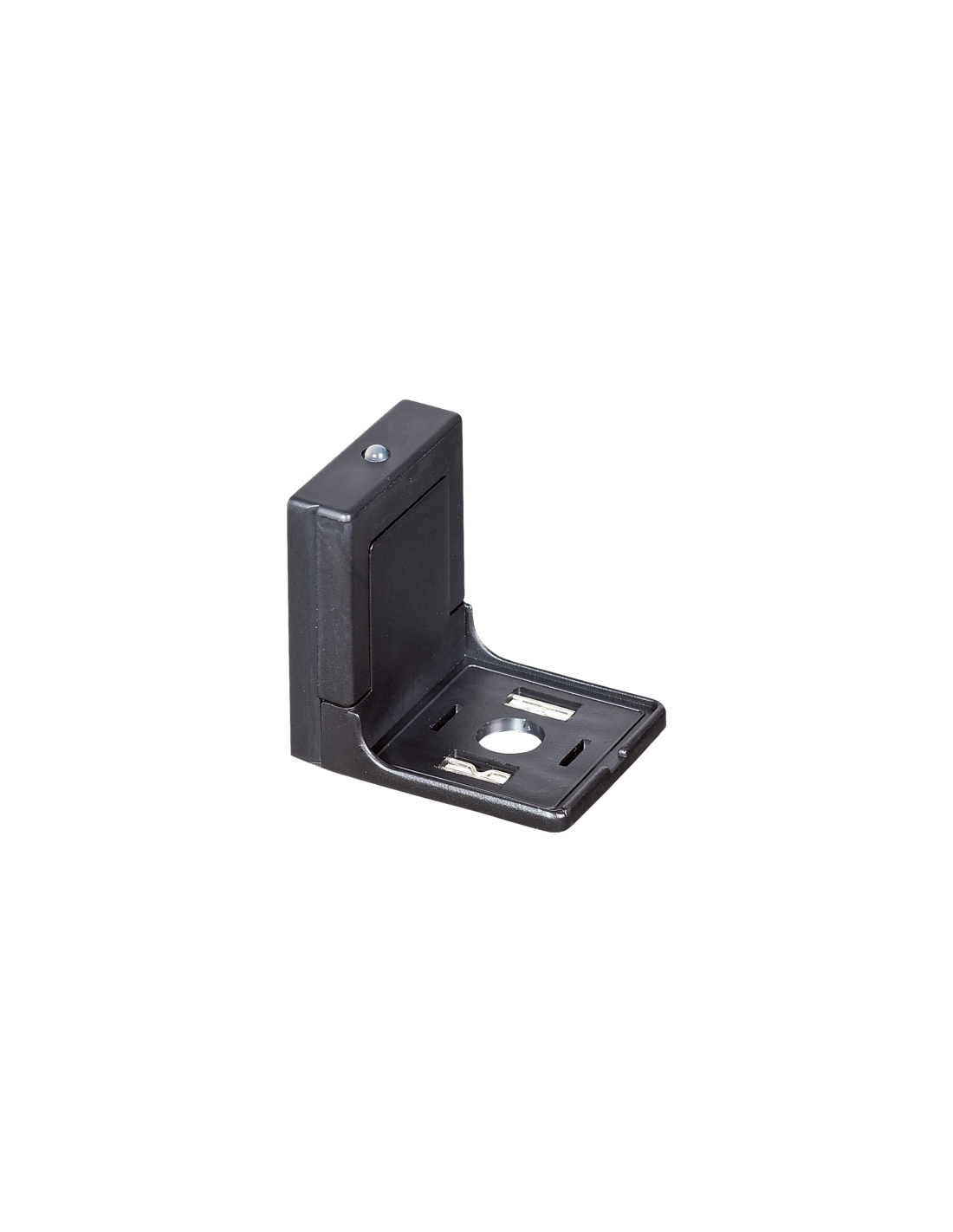

Tłumik przepięć zaworowy typ A 18 mm 3124068 – skuteczna ochrona instalacji elektromagnetycznych

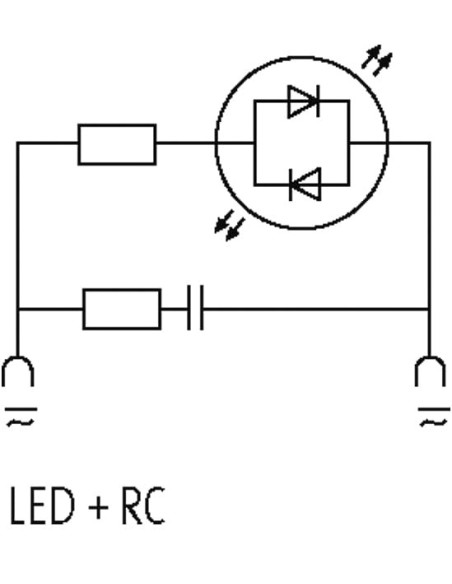

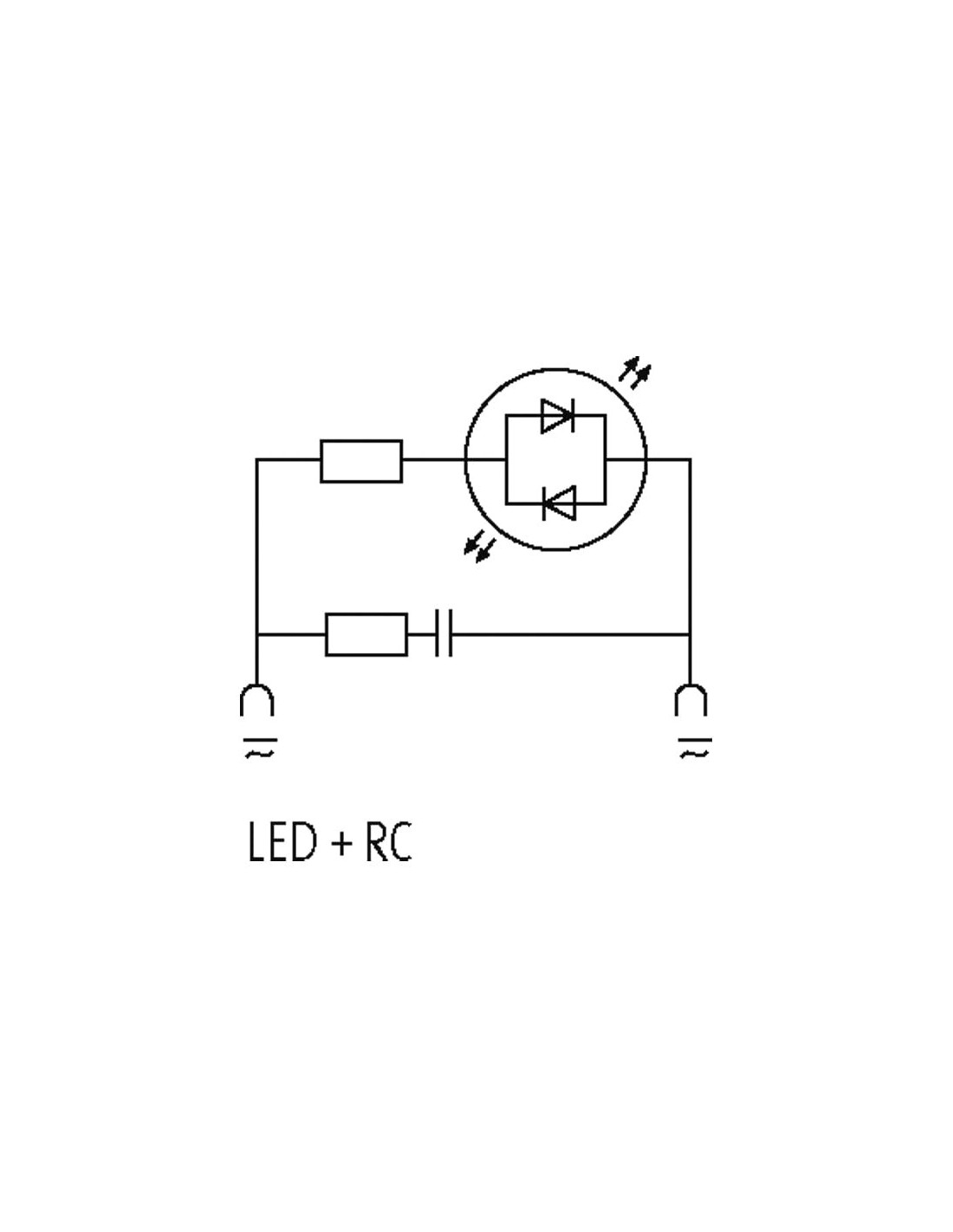

Tłumik przepięć zaworowy typ A o wymiarze 18 mm (kod produktu: 3124068) to specjalistyczny moduł zabezpieczający przeznaczony do instalacji elektrycznych AC/DC o napięciu zasilania 24 V. Urządzenie wyposażone jest w układ RC oraz wskaźnik stanu w postaci żółtej diody LED, która sygnalizuje prawidłowe podłączenie i działanie tłumika. Rozwiązanie to pozwala na efektywną minimalizację niepożądanych przepięć powstających podczas wyłączania cewek zaworów elektromagnetycznych, zwiększając niezawodność i trwałość całej instalacji.
Główne zalety – tłumik przepięć z wskaźnikiem LED i układem RC
- Efektywna eliminacja przepięć — chroni elementy cewkowe przed szkodliwymi skokami napięcia.
- Wielonapięciowość — możliwość pracy zarówno z napięciem AC, jak i DC w zakresie 12-30 V.
- Łatwa diagnostyka dzięki wyraźnemu wskaźnikowi LED sygnalizującemu obecność napięcia.
- Długotrwała ochrona — tłumik przeznaczony do pracy w trudnych warunkach przemysłowych.

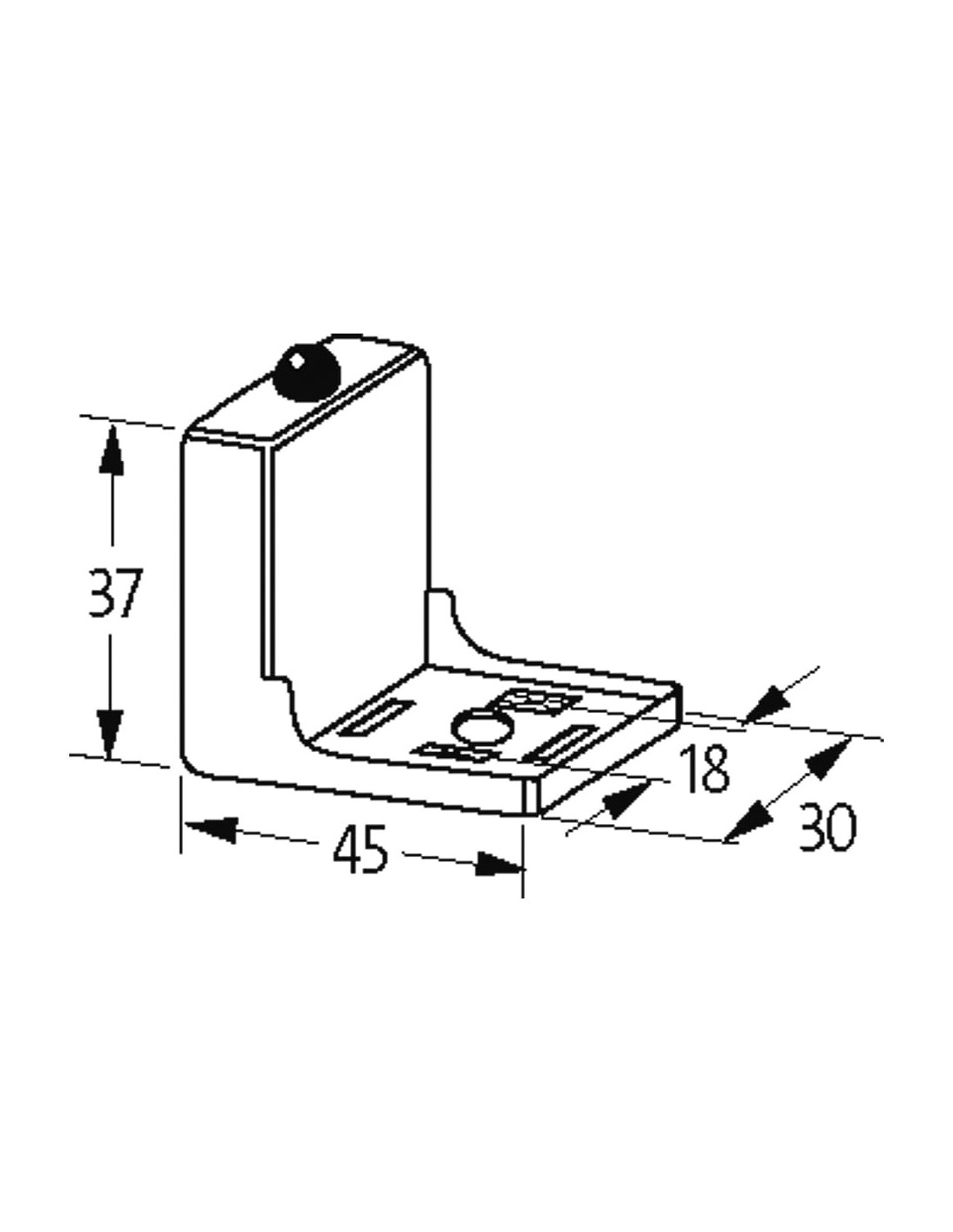

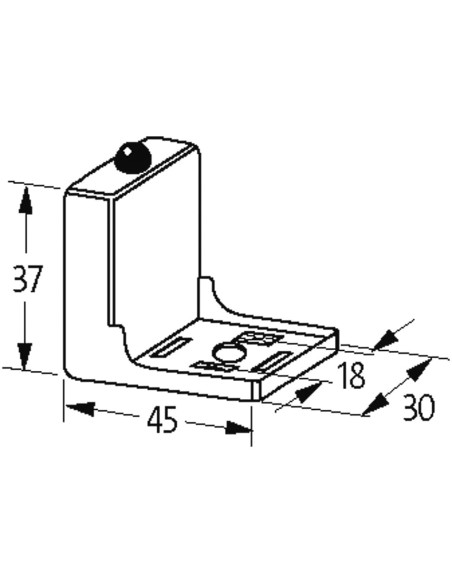

- Kompaktowe wymiary (wysokość: 37 mm, szerokość: 45 mm, głębokość: 30 mm) umożliwiają montaż w ograniczonej przestrzeni.
- Trudnopalna obudowa z PA zapewnia bezpieczeństwo użytkowania.
- Łatwy montaż – przeznaczony do instalacji na zaworach zgodnych z typem A (rozstaw 18 mm).
Typowe zastosowania tłumika przepięć zaworowego typ A 18 mm
Moduł tłumika przepięć jest szczególnie polecany do stosowania w rozdzielnicach elektrycznych, układach sterowania automatyką przemysłową, systemach zarządzania pneumatyką oraz wszędzie tam, gdzie wykorzystuje się cewki elektromagnetyczne i istnieje ryzyko występowania impulsów przepięciowych. Montaż tłumika przyczynia się do wydłużenia żywotności elementów sterujących, redukuje awaryjność oraz zapewnia stabilną i bezpieczną pracę całego systemu.
Prosta instalacja i uniwersalne możliwości eksploatacyjne
Kompatybilność z napięciem 24 V AC/DC, a także szeroki zakres dopuszczalnych napięć wejściowych (12-30 V) sprawia, że tłumik przepięć sprawdza się w różnych aplikacjach przemysłowych. Dzięki uniwersalnemu mocowaniu oraz solidnej konstrukcji z posrebrzanymi stykami i elementami z brązu, tłumik zapewnia niezawodne połączenie oraz długą odporność na korozję i uszkodzenia mechaniczne.
Wyjątkowo łatwy montaż – wystarczy wyjąć uszczelkę wtyczki podczas instalacji adaptera, aby zapewnić poprawne i trwałe zamocowanie. Na życzenie istnieje możliwość zamówienia tłumika z diodą LED w innych kolorach, co dodatkowo usprawnia identyfikację funkcji w większych instalacjach.
Bezpieczeństwo i trwałość w wymagających warunkach
Tłumik przepięć zaworowy typ A 18 mm został zaprojektowany do pracy w szerokim zakresie temperatur roboczych (-20°C do +60°C), przy czym maksymalna temperatura obudowy zgodnie z EN 61347-2-13 wynosi aż 130°C. Odporność na trudne warunki eksploatacyjne oraz ognioodporna obudowa typu PA czynią ten produkt niezawodnym elementem systemów automatyki.
