Dostępny
230 V AC/DC

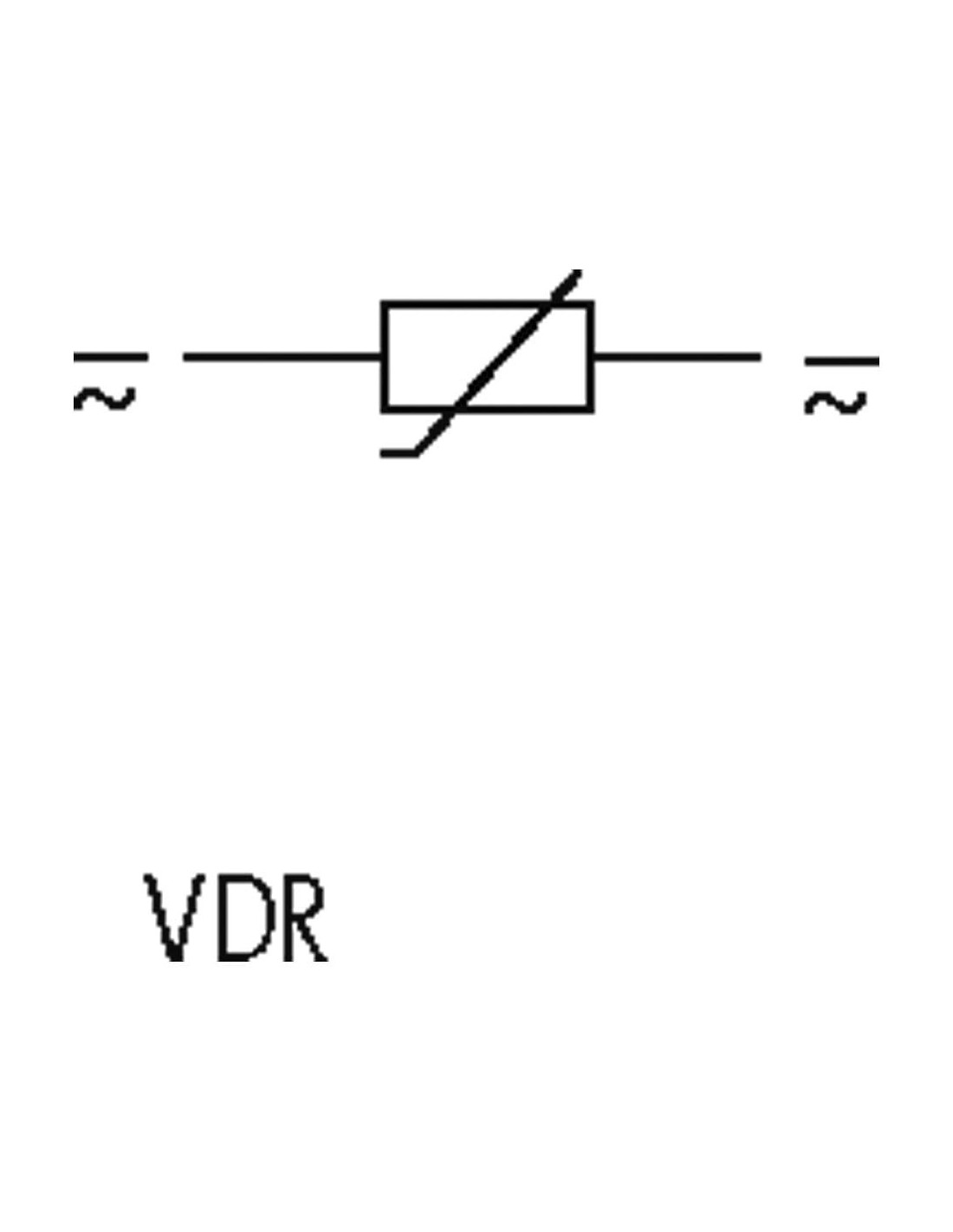

VDR
Inne obwody i napięcia na życzenie.
Kompatybilność | Kompatybilne z
| Pasujące łączniki | 3 RT 20.25/26/27/28 |
Dane techniczne | Dane elektryczne
| Współczynnik tłumienia | 1.5× UN |
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 127 V |
| Napięcie wejściowe AC maks. | 250 V |
| Napięcie wejściowe DC min. | 127 V |
| Napięcie wejściowe DC maks. | 250 V |
Instalowanie | Podłączanie
| Connection information | Zestyk wtykowy |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |

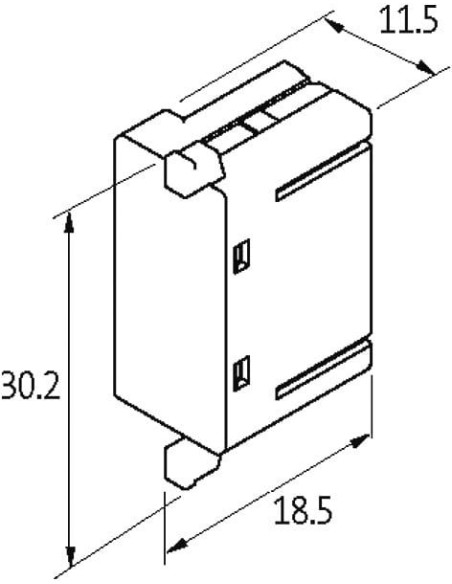

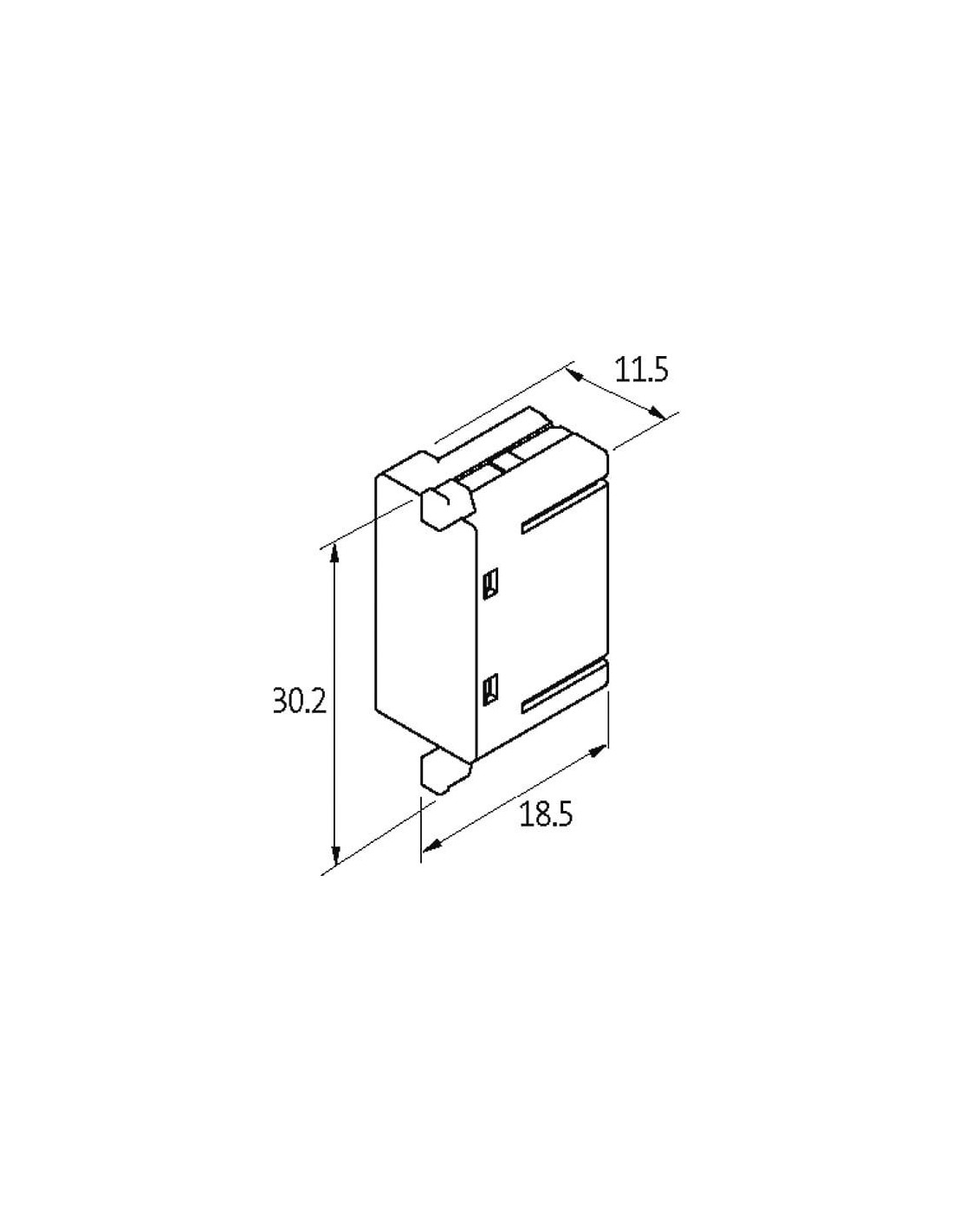

Dane mechaniczne | Dane montażowe
| Wysokość | 18,5 mm |
| Szerokość | 30,2 mm |
| Głębokość | 11,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |

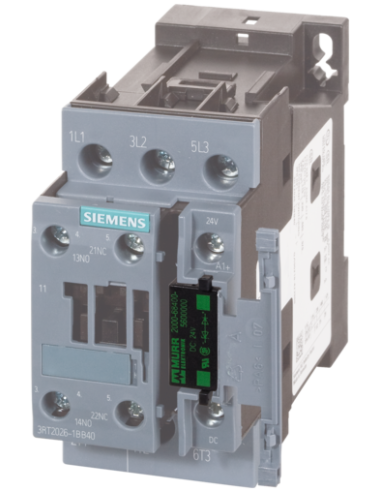

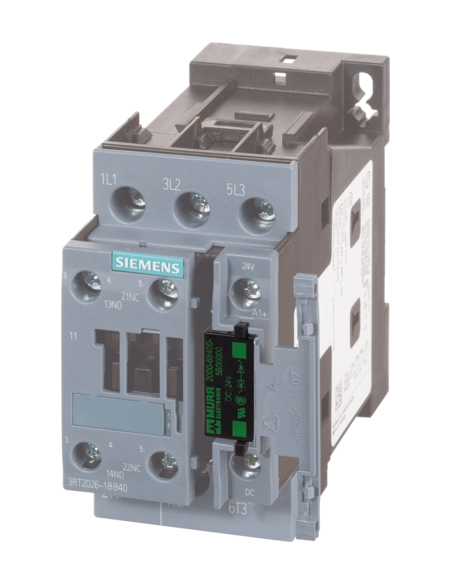

Tłumik przepięć VDR NG0-VG-230-S 2000-68400-2420000 – Ochrona dla styczników Siemens 3RT
Tłumik przepięć VDR o napięciu znamionowym 230 V AC/DC to rozwiązanie dedykowane do ochrony układów automatyki przemysłowej, a w szczególności do stosowania ze stycznikami Siemens serii 3RT 20.25/26/27/28. Produkt ten skutecznie zabezpiecza styczniki przed skutkami przepięć powstających podczas pracy indukcyjnych odbiorników, wydłużając żywotność urządzeń i zapewniając bezawaryjne funkcjonowanie instalacji elektrycznych.
Tłumik przepięć VDR – Kluczowe zalety i zastosowania
Tłumik przepięć typu VDR (Varistor) przeznaczony jest do eliminacji przepięć w obwodach sterowania zasilanych prądem przemiennym lub stałym w zakresie od 127 do 250 V. Jego zastosowanie jest rekomendowane w układach automatyki, gdzie istotna jest ochrona cewki stycznika oraz innych wrażliwych komponentów przed nagłymi skokami napięcia.
- Odpowiedni do napięć AC i DC w zakresie 127–250 V
- Dedykowany do współpracy z popularnymi stycznikami Siemens
- Współczynnik tłumienia wynosi 1,5× napięcie znamionowe (UN)
- Obudowa wykonana z trudnopalnego tworzywa sztucznego (klasa V-0 wg UL94)
- Kompaktowe wymiary: wysokość 18,5 mm, szerokość 30,2 mm, głębokość 11,5 mm
- Odporny na warunki klimatyczne – zakres temperatur pracy od -20°C do +70°C
- Złącze wtykowe umożliwiające szybki i pewny montaż
Typowe zastosowanie tłumika przepięć VDR 230V
Zastosowanie tłumika przepięć NG0-VG-230-S 2000-68400-2420000 jest rekomendowane wszędzie tam, gdzie istotna jest redukcja zakłóceń elektromagnetycznych oraz ochrona elementów systemów automatyki przemysłowej. Najczęściej wykorzystywany jest:
- W szafach sterowniczych dla przemysłu
- W systemach HVAC
- W układach zasilania i dystrybucji mocy
- W automatyce budynkowej
- W liniach produkcyjnych wymagających wysokiej niezawodności sterowania
Tłumik przepięć VDR 230V – Wysoka jakość i bezpieczeństwo
Obudowa urządzenia została wykonana z tworzywa sztucznego o podwyższonej odporności (V-0 wg UL94), co gwarantuje bezpieczeństwo eksploatacji nawet w wymagających środowiskach przemysłowych. Trudnopalność materiału oraz kompaktowa konstrukcja pozwalają na łatwą integrację elementu w rozdzielnicach i panelach sterowniczych.
Tłumik przepięć VDR to rozwiązanie gwarantujące sprawne i długotrwałe działanie układów stycznikowych, ograniczające ryzyko awarii i kosztownych przestojów. Możliwa jest także realizacja wersji na inne napięcia i konfiguracje obwodów na indywidualne zamówienie.
