Dostępny
3× 690 V AC

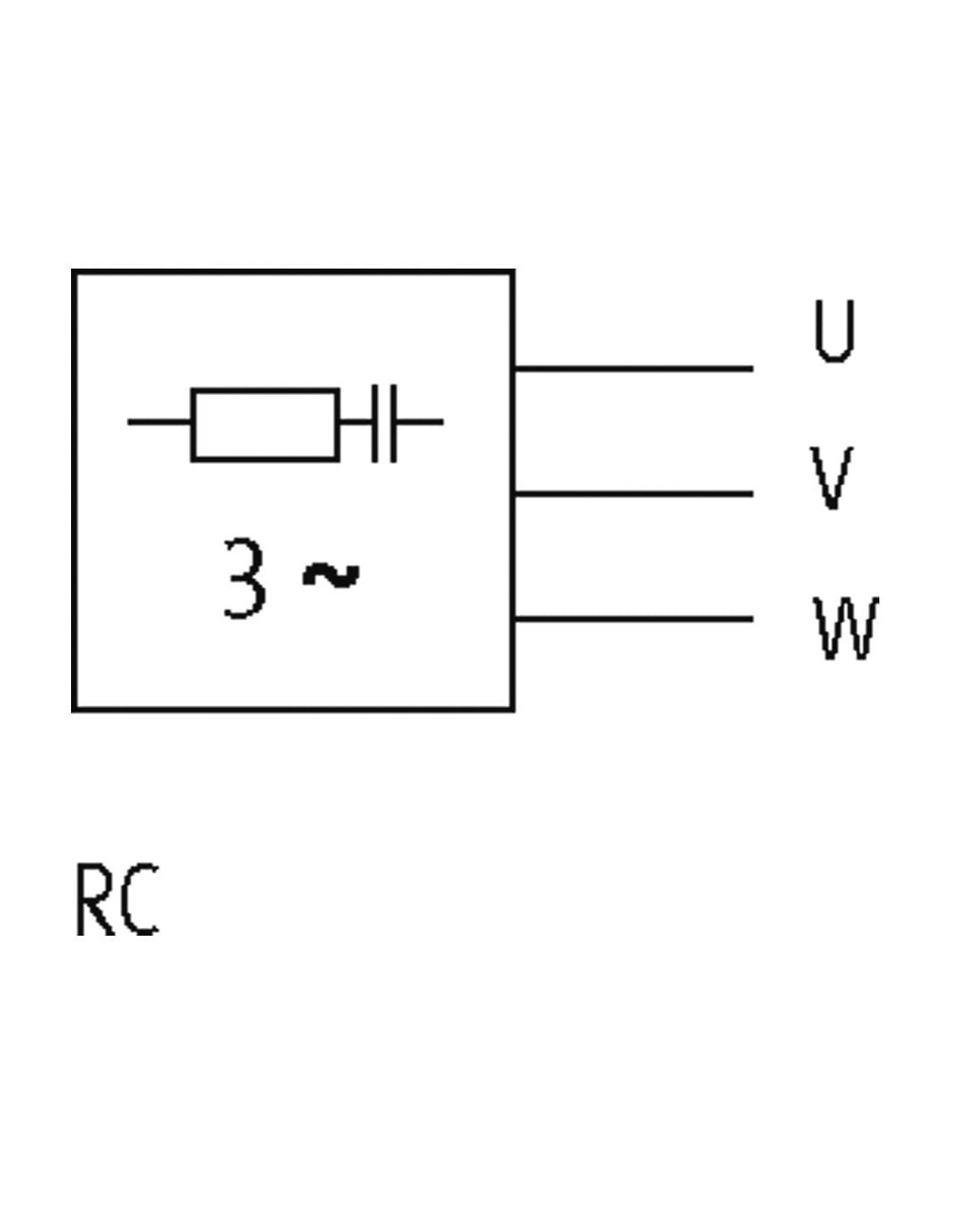

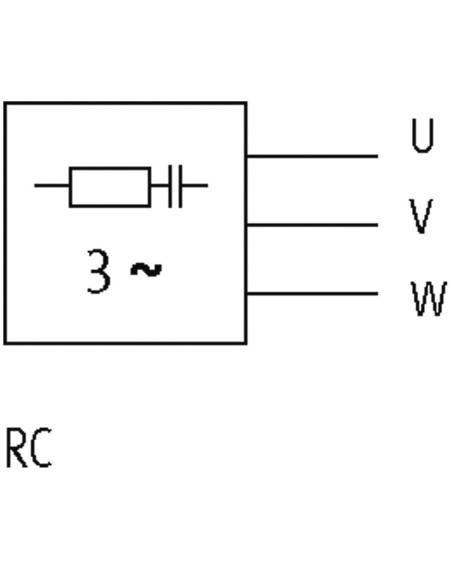

RC
Do montażu na zatrzask na szynie DIN niezbędny jest adapter zatrzaskowy nr art. 20900
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 690 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Einzellitzen mit selbstsicherndem Gabelkabelschuh M4 |
| Długość skrętek pojedynczych | 200 mm |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

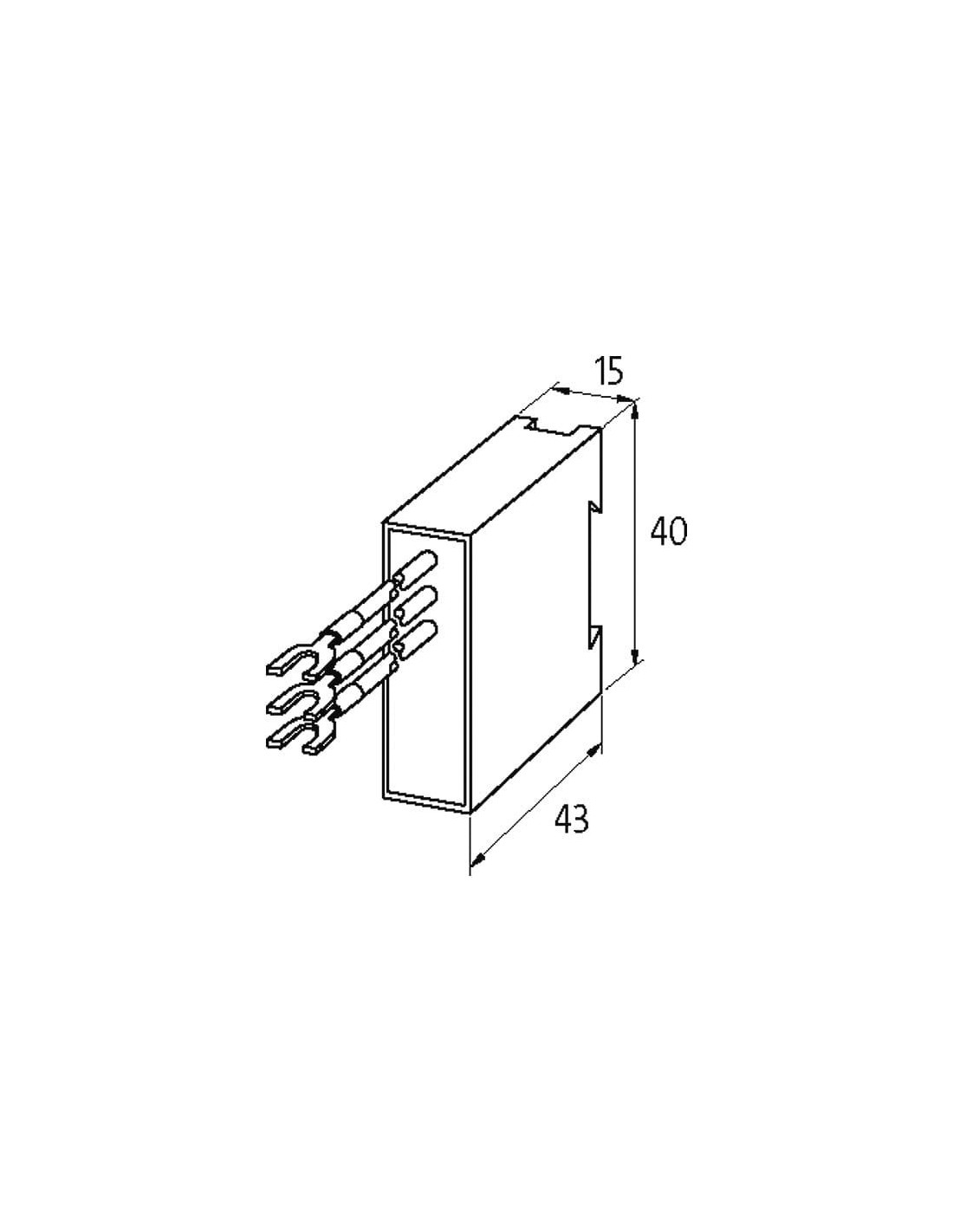

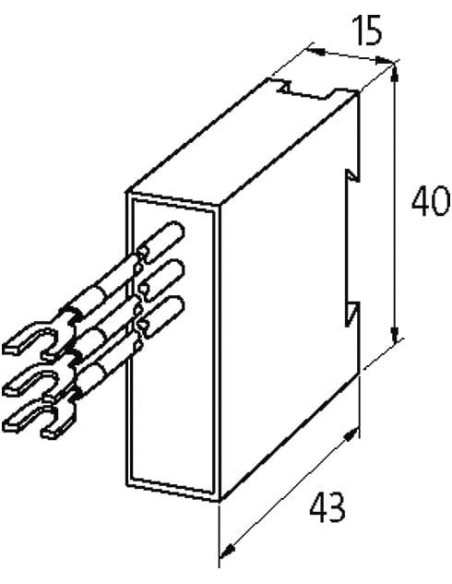

| Wysokość | 43 mm |
| Szerokość | 15 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Tłumik przepięć do silnika 3-fazowego 690V AC – Kod produktu: 23056
Tłumik przepięć do silnika o napięciu znamionowym 3× 690 V AC to specjalistyczny moduł RC przeznaczony do ochrony silników elektrycznych przed skutkami przepięć i zakłóceń występujących podczas pracy w sieciach trójfazowych.
Zastosowanie tłumika przepięć do silników elektrycznych
Kompaktowy tłumik przepięć RC do silników znajduje zastosowanie w szeroko pojętym przemyśle automatyki, instalacjach elektroenergetycznych oraz wszędzie tam, gdzie wymagane jest zabezpieczenie silników asynchronicznych przed niebezpiecznymi szpilkami napięciowymi i zakłóceniami generowanymi np. podczas załączeń, wyłączeń lub pracy urządzenia z przerywaczem. Skutecznie redukuje negatywne efekty przepięć, zwiększając tym samym żywotność i niezawodność maszyn.
Typowe zastosowania:
- Ochrona silników trójfazowych w aplikacjach przemysłowych
- Redukcja zakłóceń przewodzonych w instalacjach maszynowych
- Zabezpieczanie silników w układach automatyki
- Stabilizacja pracy napędów przy nagłych zmianach obciążenia lub parametrów sieci
Cechy i zalety tłumika przepięć 3× 690 V AC
- Wysokie napięcie robocze – do 690 V AC
- Moduł RC – skuteczne tłumienie przepięć i zakłóceń
- Dostosowany do montażu na szynie DIN (TH35, EN 60715) z opcjonalnym adapterem
- Kompaktowe wymiary: tylko 43 × 15 × 40 mm – oszczędność miejsca w rozdzielnicy
- Obudowa z trudnopalnego tworzywa UL94 klasa V-0, zwiększająca bezpieczeństwo instalacji
- Prosty montaż – przewody wyposażone w końcówki widełkowe M4, długość 200 mm
- Możliwość użycia w szerokim zakresie temperatur roboczych od -20°C do +60°C
- Nie wymaga dodatkowego zasilania
Warunki użytkowania i uwagi instalacyjne
Moduł nie jest przeznaczony do pracy w układach z przemiennikami częstotliwości (falownikami). Dla specyficznych napięć, częstotliwości lub mocy silników dostępne są rozwiązania niestandardowe – sprawdź możliwość zamówienia dedykowanego modułu przeciwzakłóceniowego.
Dlaczego warto stosować tłumik przepięć do silnika?
Instalacja tłumika przepięć do silnika znacząco poprawia ochronę cewki silnika przed skutkami przepięć, minimalizując ryzyko awarii oraz przedłużając trwałość urządzeń. Odpowiedni dobór i zastosowanie tego typu zabezpieczenia skutkuje stabilniejszą pracą instalacji elektrycznej, poprawiając bezpieczeństwo eksploatacji i redukując koszty konserwacji.
