Dostępny
3× 400 V AC
RC
PG9
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Do montażu na zatrzask na szynie DIN niezbędne są 2 adaptery zatrzaskowe nr art. 20900
ok. 500 mm, przewód PCV 3× 0.75 mm²
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Family construction form | free cable end |
Instalowanie | Układ pinów
| Liczba biegunów | 3 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 41 mm |
| Szerokość | 41 mm |
| Głębokość | 41 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Tłumik przepięć do silników trójfazowych RC3/022-400U 23020 – skuteczna ochrona silników
Tłumik przepięć RC3/022-400U 23020 to wysokiej jakości moduł przeciwzakłóceniowy przeznaczony do trójfazowych silników elektrycznych pracujących z napięciem 3×400 V AC. Urządzenie zapewnia efektywne tłumienie przepięć oraz minimalizację zakłóceń elektromagnetycznych, co zwiększa niezawodność oraz żywotność silników i instalacji, którymi one sterują.
Zastosowanie tłumika przepięć RC3/022-400U 23020 w instalacjach przemysłowych
Typowe zastosowania tłumika przepięć obejmują instalacje z silnikami przemysłowymi, wentylatorami, pompami, systemami przenośników taśmowych, podnośnikami oraz maszynami produkcyjnymi. Urządzenie jest przystosowane do pracy w sieciach 3-fazowych o napięciu do 400 V AC. Stosowanie tłumika pozwala znacząco ograniczyć ryzyko uszkodzeń układów elektronicznych wywołanych przepięciami oraz zredukować negatywny wpływ zakłóceń na inne elementy infrastruktury elektrycznej.
Budowa i montaż tłumika przepięć RC3/022-400U 23020

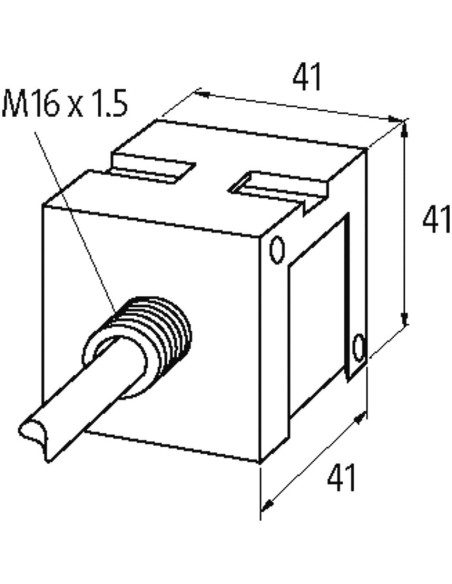

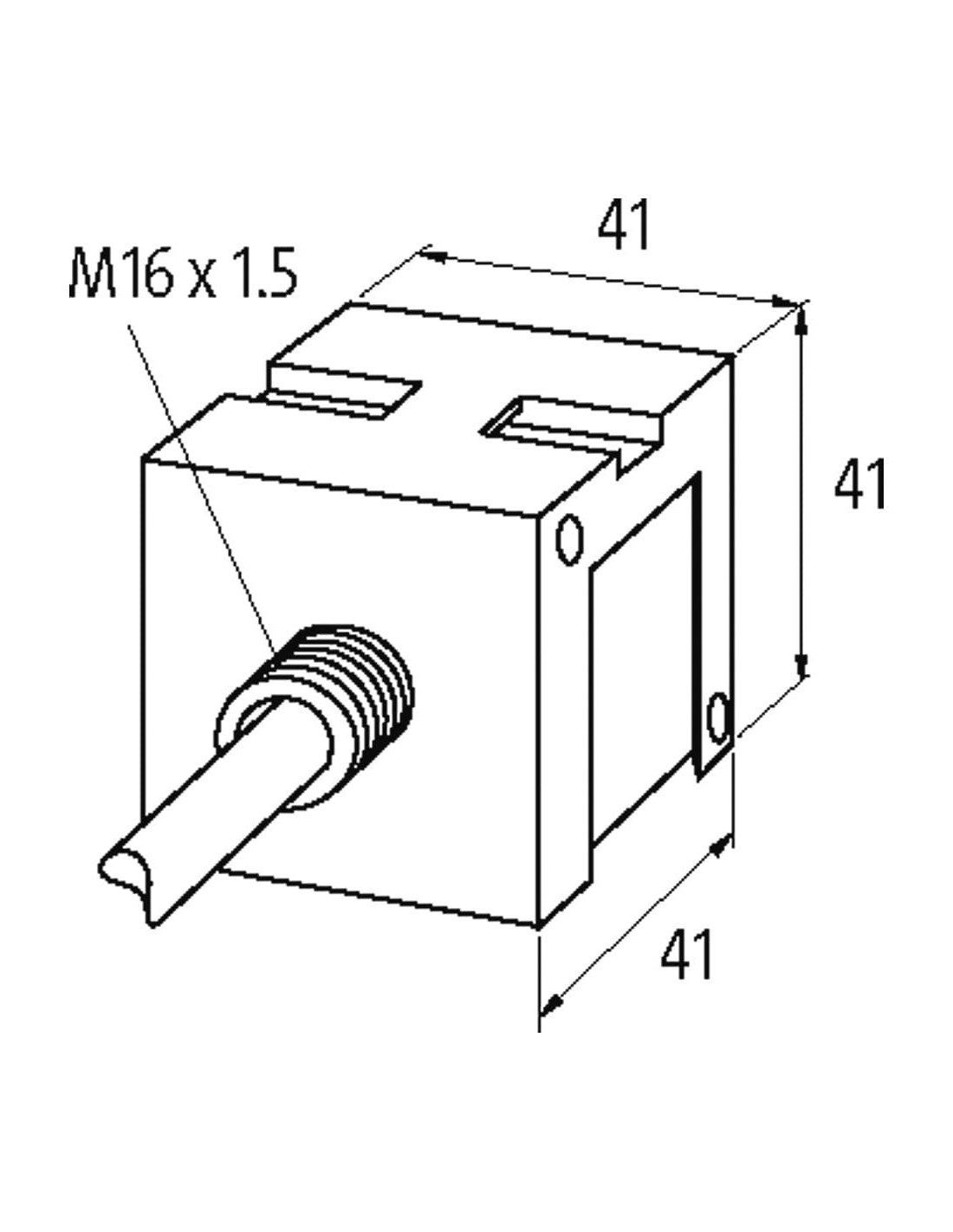

Kompaktowa obudowa o wymiarach 41×41×41 mm wykonana z trwałego tworzywa sztucznego w klasie palności UL94 V-0 zapewnia wysoki poziom bezpieczeństwa użytkowania. Tłumik wyposażony jest w przewód przyłączeniowy o długości około 500 mm i przekroju 3×0,75 mm² oraz gwint M16×1,5, co ułatwia montaż. Moduł przeznaczony jest do instalacji na szynie DIN TH35 (EN 60715) z zastosowaniem adapterów zatrzaskowych.
- Odporność na trudne warunki pracy – zakres temperatur roboczych od -20°C do +60°C, trudnopalność przewodów oraz masy zalewowej.
- Niezawodność – dwukomponentowa masa zalewowa skutecznie chroni elementy RC przed wilgocią i czynnikami zewnętrznymi.
- Prostota integracji – szybka instalacja w systemach zasilających silniki trójfazowe.
Dlaczego warto stosować tłumik przepięć RC3/022-400U 23020?
Dzięki zastosowaniu tłumików przepięć znacząco wzrasta poziom ochrony silników oraz całej instalacji przed skutkami przepięć i zakłóceń. Moduły tego typu nie są przeznaczone do współpracy z przemiennikami częstotliwości, jednak idealnie sprawdzają się w konwencjonalnych układach zasilających. Możliwość zastosowania w różnych konfiguracjach napięciowych oraz na różnych etapach instalacji sprawia, że są to rozwiązania powszechnie wykorzystywane w przemyśle, automatyce oraz obiektach użyteczności publicznej.
Tłumik przepięć RC3/022-400U 23020 to kompaktowe i skuteczne rozwiązanie dla ochrony silników trójfazowych, redukcji zakłóceń oraz poprawy niezawodności całych systemów elektrycznych.
