Dostępny
24 V DC

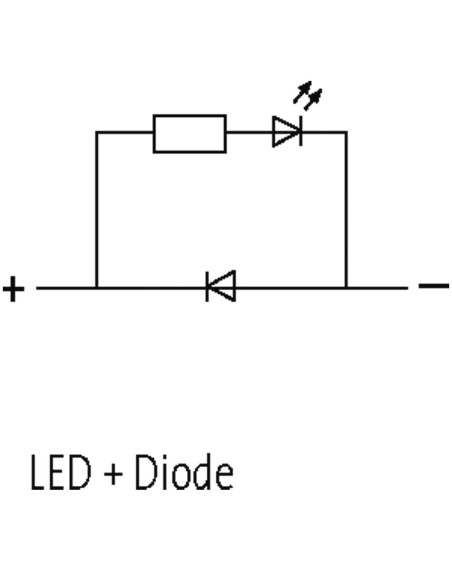

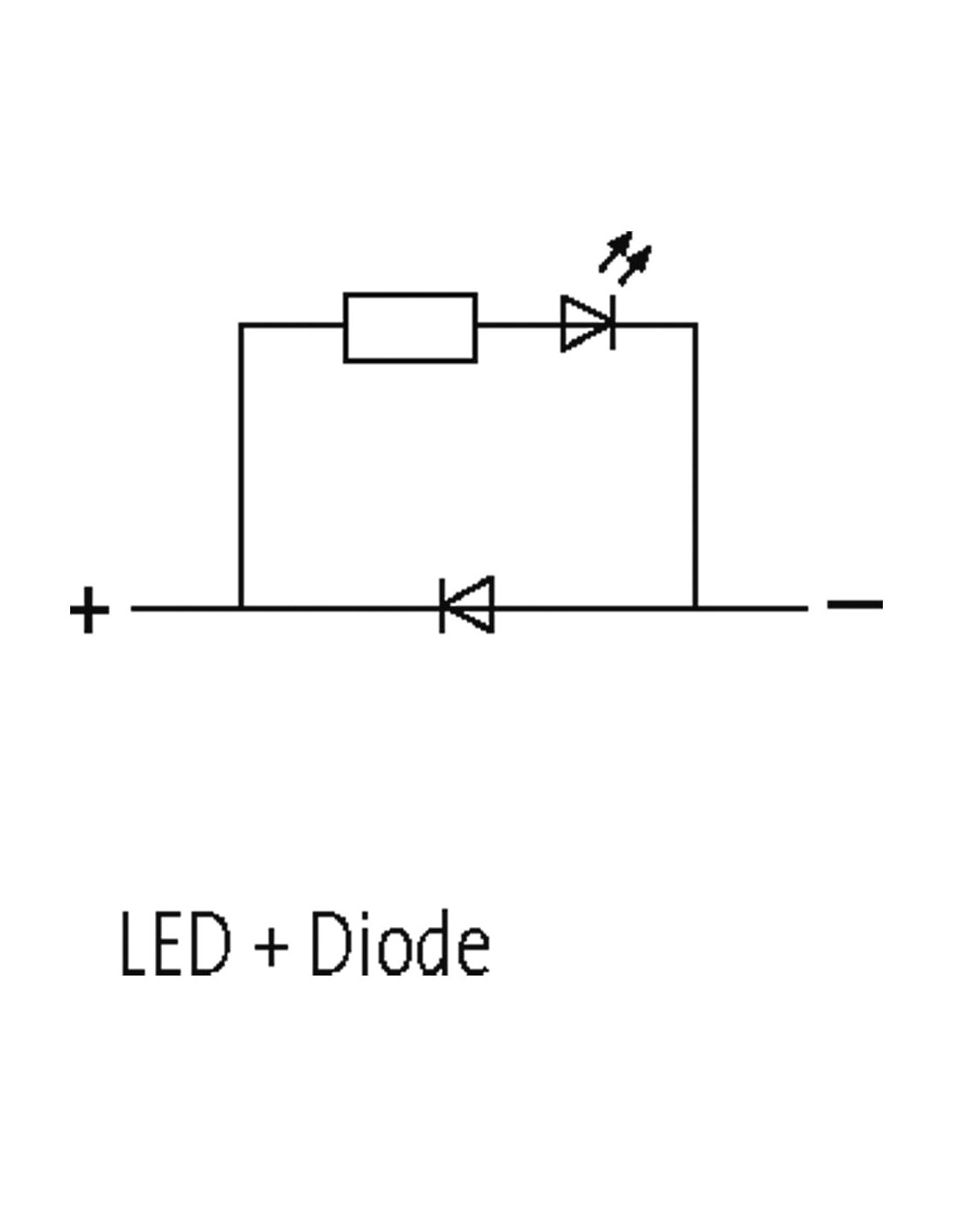

Dioda + LED
Wyjąć uszczelkę wtyczki podczas montażu adaptera. Inne kolory diody LED na życzenie.
uwaga na polaryzację
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 200 ms |
| Moc trzymania maks. | 50 W |
Dane elektryczne | Zasilanie
| Szczytowe napięcie wyłączające maks. | 1 V |
Dane elektryczne | Wejście
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | posrebrzane |
| Kolor obudowy | czarny |
| Materiał obudowa | PA |
| Materiał styk | Bronze |
Dane mechaniczne | Dane montażowe
| Wysokość | 37 mm |
| Szerokość | 39 mm |
| Głębokość | 30 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura obudowy maks. (EN 61347-2-13) | 130 °C |

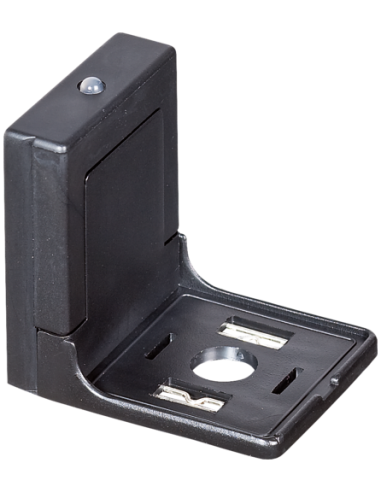

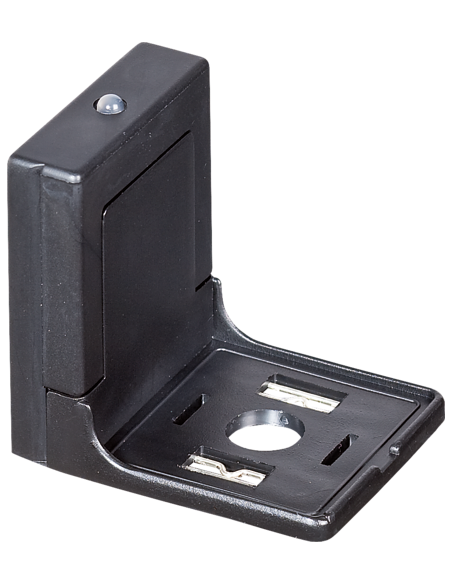

Tłumik przepięć zaworowy typ A 18 mm 3124021 – skuteczna ochrona elektromagnetyczna
Tłumik przepięć zaworowy typ A 18 mm o kodzie produktu 3124021 to specjalistyczne urządzenie przeznaczone do ochrony elementów instalacji elektrycznych i automatyki przed przepięciami indukowanymi, które mogą występować podczas rozłączania cewek elektromagnesów i zaworów. Stosowanie tłumika znacznie minimalizuje ryzyko uszkodzenia wrażliwych komponentów systemów sterujących oraz wydłuża żywotność użytkowanych urządzeń.
Zastosowanie tłumika przepięć zaworowego 18 mm
Tłumik przepięć dedykowany jest do ochrony elektromagnesów, zaworów, styczników oraz wyłączników, a także wszystkich układów narażonych na przepięcia powstałe w wyniku tzw. zjawisk samoindukcji. Znajduje zastosowanie w:
- systemach pneumatyki i hydrauliki
- automatyce przemysłowej
- szafach sterowniczych
- maszynach produkcyjnych i pakujących
- instalacjach procesowych

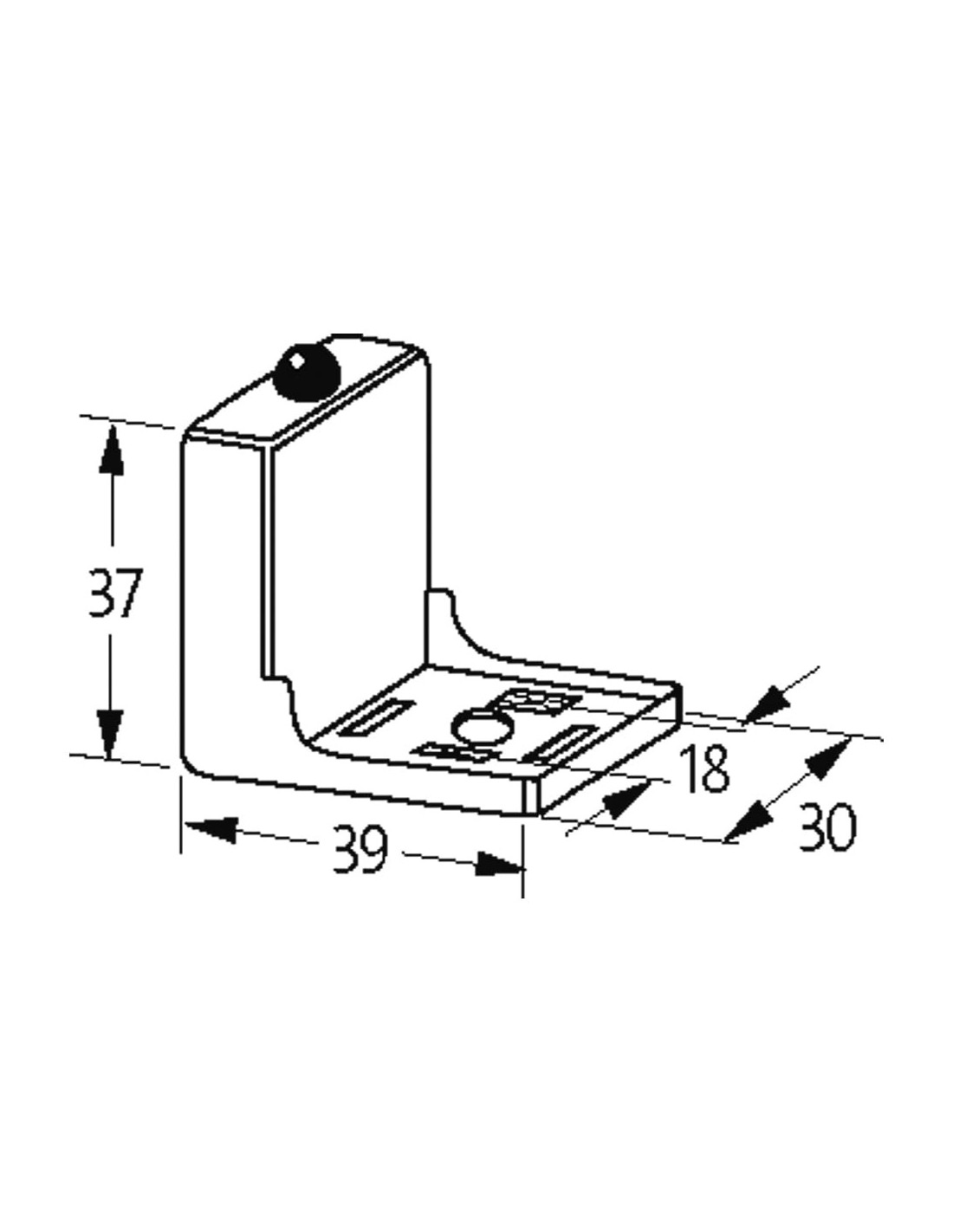

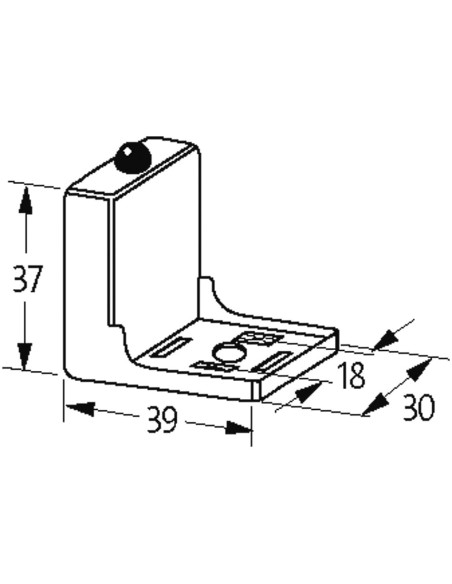

Montaż adaptera jest łatwy i szybki dzięki praktycznej obudowie w formie kątownika, a szczegółowe wymiary (37 x 39 x 30 mm, z rozstawem 18 mm) umożliwiają bezproblemowe dopasowanie do różnych typów cewek i zaworów.
Budowa i funkcjonalność – tłumik przepięć z diodą i wskaźnikiem LED
Urządzenie zbudowane jest z toru tłumiącego z diodą prostowniczą oraz sygnalizatorem LED. Rozwiązanie to nie tylko eliminuje niepożądane przepięcia, ale także umożliwia optyczną kontrolę stanu pracy – żółta dioda LED świeci w momencie przepływu prądu przez cewkę.
- Dioda tłumiąca skutecznie ogranicza szkodliwe przepięcia do maksymalnego poziomu 1 V
- Sygnalizacja LED umożliwia szybką diagnostykę poprawności działania układu
- Dostępność innych kolorów wskaźników LED – na zamówienie
Należy zwrócić szczególną uwagę na poprawną polaryzację podczas podłączenia, co zapewnia długotrwałą i bezawaryjną pracę.
Wytrzymałość tłumika przepięć typ A – odporność mechaniczna i środowiskowa
Obudowa tłumika wykonana jest z trwałego i trudnozapalnego tworzywa PA, odpornego na uszkodzenia mechaniczne oraz wysoką temperaturę (maksymalna temperatura obudowy to 130 °C według EN 61347-2-13). Kontakty elektryczne zastosowane w urządzeniu zostały posrebrzane, co zapewnia doskonałe właściwości przewodzące oraz długotrwałą odporność na korozję. Materiał styku to wytrzymały brąz.
Produkt może pracować w szerokim zakresie warunków klimatycznych – od temperatury -20°C do +60°C, co pozwala na zastosowanie zarówno w warunkach hali produkcyjnej, jak i w trudniejszych środowiskach przemysłowych.
Korzyści z zastosowania tłumika przepięć 24 V DC typ A 18 mm
- Bezpieczna praca układów zasilanych napięciem od 12 do 30 V DC
- Maksymalny prąd trzymania tłumika aż do 50 W
- Skrócenie czasu opóźnienia opadania do maksymalnie 200 ms
- Ochrona urządzeń automatyki przed niszczącymi przepięciami
- Łatwa diagnostyka dzięki wbudowanej diodzie LED
- Prosty montaż i solidność wykonania
Dzięki zwartej konstrukcji oraz wysokim parametrom użytkowym tłumik przepięć zaworowy typ A 18 mm 3124021 to niezawodny wybór dla szerokiego spektrum zastosowań przemysłowych. To komponent gwarantujący bezpieczną i stabilną pracę każdego systemu sterowania z wykorzystaniem elektromagnesów i zaworów.
