Dostępny
3× 400 V AC
VDR
M6 izolowany
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 10 ... 400 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Skrętki pojedyncze |
| Długość skrętek pojedynczych | 100 mm |
| Pierścieniowa końcówka kablowa | M6isoliert |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Suitable for mounting type | Motorklemmkasten |

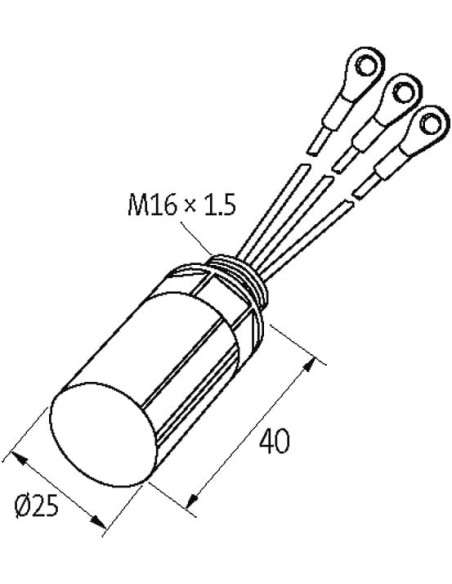

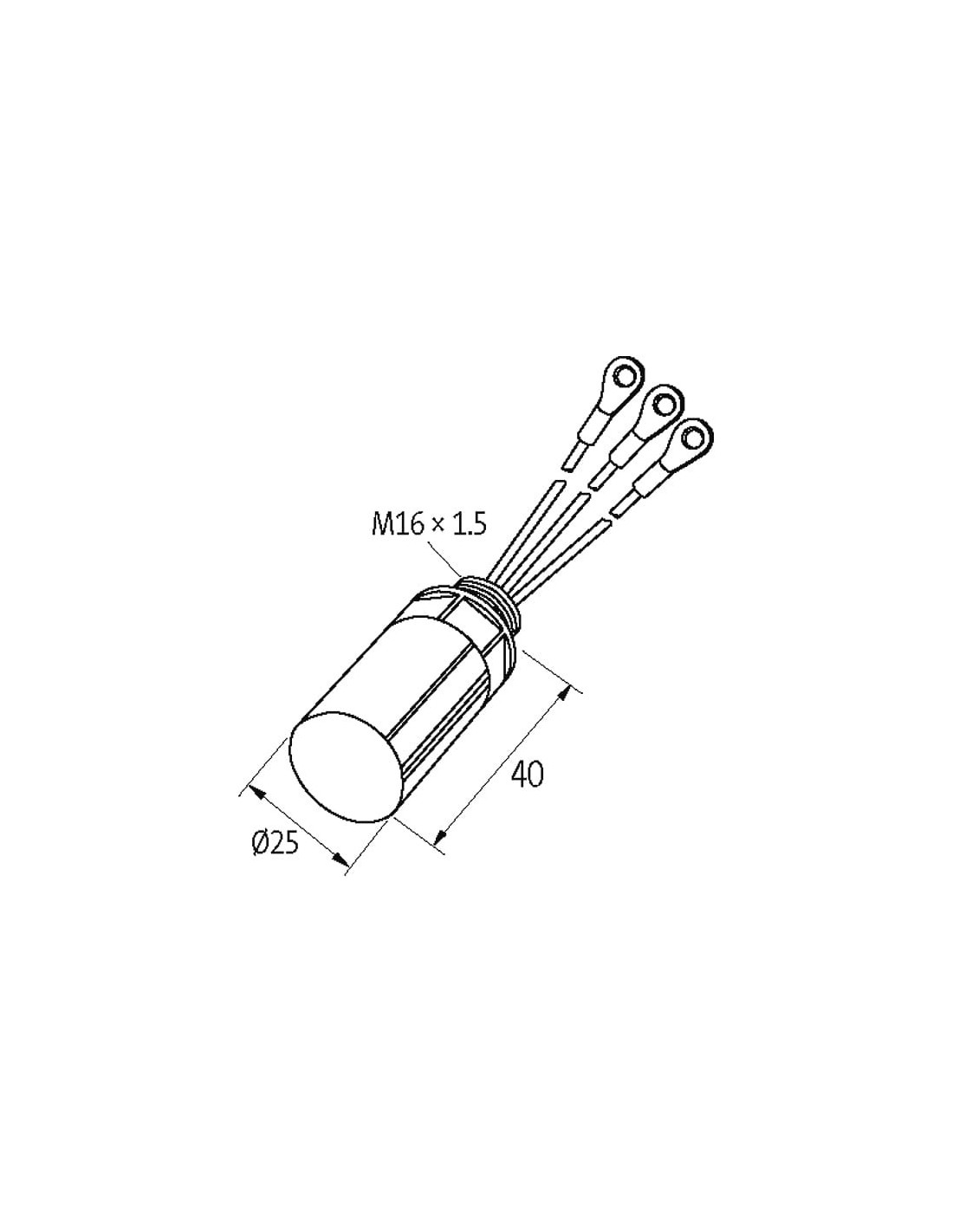

| Wysokość | 25 mm |
| Szerokość | 25 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

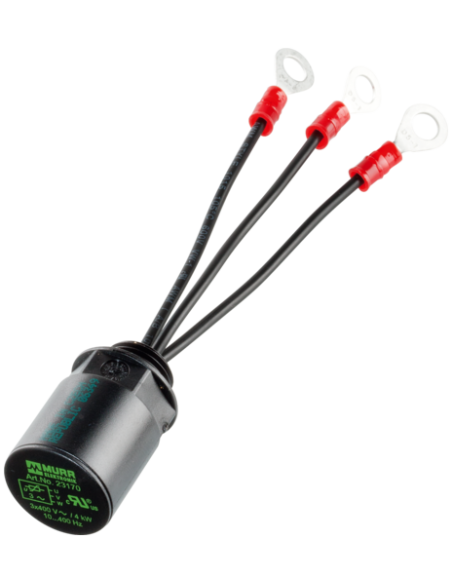

Tłumik przepięć do silnika 23170 – niezawodna ochrona silników trójfazowych
Tłumik przepięć do silnika 23170 to specjalistyczny moduł ochronny przeznaczony do zabezpieczania silników trójfazowych o napięciu 3×400 V AC przed zakłóceniami i niepożądanymi przepięciami. Dzięki zastosowaniu warystora (VDR) produkt skutecznie absorbuje skoki napięcia, chroniąc wrażliwe komponenty instalacji elektrycznych.
Bezpieczeństwo i odporność na ekstremalne warunki – kluczowe zalety tłumika przepięć 23170
Produkt charakteryzuje się wysoką trwałością oraz solidną konstrukcją, spełniającą rygorystyczne normy bezpieczeństwa. Obudowa wykonana z tworzywa sztucznego o klasie palności UL94 V-0 zapewnia podwyższoną ognioodporność, co zwiększa bezpieczeństwo stosowania nawet w wymagających środowiskach przemysłowych. Wypełnienie dwukomponentową masą zalewową skutecznie zabezpiecza elementy wewnętrzne przed wilgocią oraz zapyleniem.
- Zakres napięcia roboczego: 3× 400 V AC
- Zakres częstotliwości sieci: 10 ... 400 Hz
- Dopuszczalna temperatura pracy: od -20°C do +60°C
- Trudnopalność: komponenty odporne na działanie ognia
- Maksymalny przekrój przewodu: 0,5 mm²
- Długość przewodów przyłączeniowych: 100 mm
- Izolowane końcówki pierścieniowe M6: ułatwiające szybki montaż
- Kompaktowe wymiary: 25 × 25 × 40 mm
Zastosowanie tłumika przepięć do silników elektrycznych
Tłumik przepięć do silników elektrycznych znajduje zastosowanie w szerokim spektrum instalacji przemysłowych, w których istotna jest ochrona układów napędowych przed szkodliwym wpływem przepięć oraz zakłóceń elektromagnetycznych. Jest dedykowany do montażu w skrzynkach zaciskowych silników trójfazowych.
Typowe zastosowania tłumika przepięć 23170 obejmują:
- zabezpieczenie silników trójfazowych w maszynach i urządzeniach przemysłowych,
- ochronę układów automatyki i sterowania,
- minimalizację ryzyka uszkodzenia falowników oraz sterowników PLC w wyniku krótkotrwałych przepięć,
- poprawę niezawodności oraz żywotności instalacji elektrycznych.
Nie zaleca się stosowania tłumika przepięć RC w połączeniu z przemiennikami częstotliwości. Produkt dostępny jest także w wersjach dla innych napięć, częstotliwości oraz mocy silnika – szczegóły dostępne na zapytanie.
Tłumik przepięć VDR – łatwy montaż i uniwersalne przeznaczenie
Budowa tłumika przepięć umożliwia szybki, intuicyjny montaż bezpośrednio w miejscu podłączenia silnika, np. w skrzynce zaciskowej silnika. Końcówki pierścieniowe zapewniają pewne i trwałe podłączenie. Dzięki kompaktowym wymiarom tłumik idealnie sprawdza się wszędzie tam, gdzie przestrzeń instalacyjna jest ograniczona.
Tłumik przepięć do silnika 23170 to niezawodny element zabezpieczający, dedykowany do profesjonalnych aplikacji przemysłowych, w których ochrona silnika i bezpieczeństwo instalacji mają kluczowe znaczenie.
