Dostępny
3× 575 V AC
VDR
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 10 ... 400 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza wielożyłowego/drobnożyłowego min. | 0,5 mm² |
Instalowanie | Podłączanie
| Connection information | Einzellitzen mit selbstsicherndem Gabelkabelschuh M4 |
| Długość skrętek pojedynczych | 250 mm |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Wysokość | 75 mm |
| Szerokość | 45 mm |
| Głębokość | 42 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Tłumik przepięć do silnika 575 V AC – skuteczna ochrona instalacji silnikowych
Tłumik przepięć do silnika 23016 przeznaczony jest do zabezpieczania trójfazowych silników elektrycznych pracujących przy napięciu do 575 V AC. Stosowanie tego typu urządzeń znacząco wpływa na poprawę żywotności i bezpieczeństwa eksploatacji silników, chroniąc je przed szkodliwymi przepięciami oraz zakłóceniami elektromagnetycznymi.
Zastosowanie tłumika przepięć do silnika 23016
Tłumik przepięć sprawdza się szczególnie w aplikacjach przemysłowych, gdzie silniki narażone są na częste włączanie, wyłączanie lub zmienne warunki pracy. Urządzenie to zabezpiecza uzwojenia silnika przed przepięciami powstającymi wskutek wyładowań atmosferycznych, zwarć oraz innych gwałtownych zmian napięcia w sieci przemysłowej.
- Zabezpieczanie dużych i średnich silników trójfazowych
- Instalacje automatyki przemysłowej
- Układy napędowe maszyn i urządzeń pracujących w trudnych warunkach
- Stacje pomp, wentylatory przemysłowe, transportery i mieszalniki
Zalety stosowania tłumików przepięć typu VDR
Wbudowany warystor VDR gwarantuje bardzo szybkie pochłanianie energii przepięć, minimalizując ryzyko uszkodzenia silnika. Obudowa wykonana z trudnopalnego tworzywa (klasa palności UL94 V-0) zapewnia dodatkową ochronę przeciwpożarową i umożliwia montaż w wymagających warunkach środowiskowych.
- Efektywna ochrona uzwojeń silnika przed przepięciami
- Zwiększenie niezawodności oraz wydłużenie żywotności silnika
- Obudowa odporna na wysokie temperatury
- Łatwość montażu – wyprowadzenia w formie przewodów z zaciskami M4
- Dopuszczalny szeroki zakres temperatury pracy: od -20°C do +60°C
Budowa i montaż tłumika przepięć 575 V AC

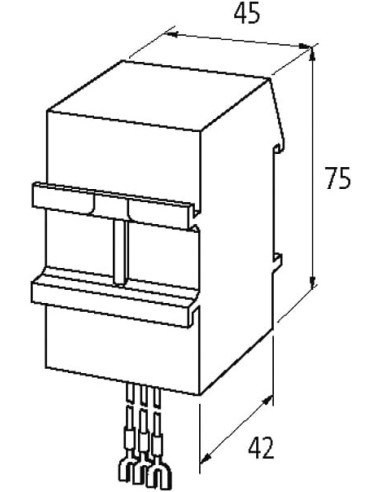

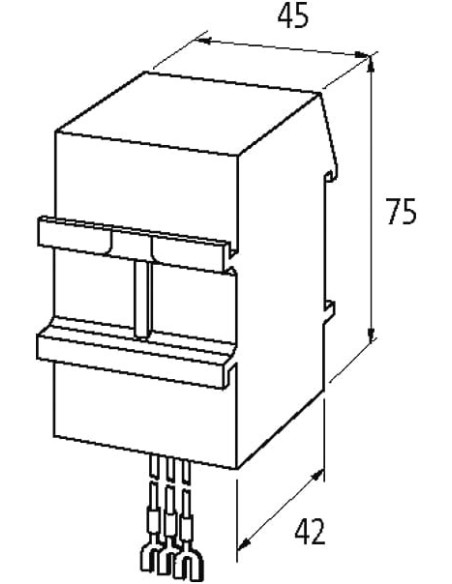

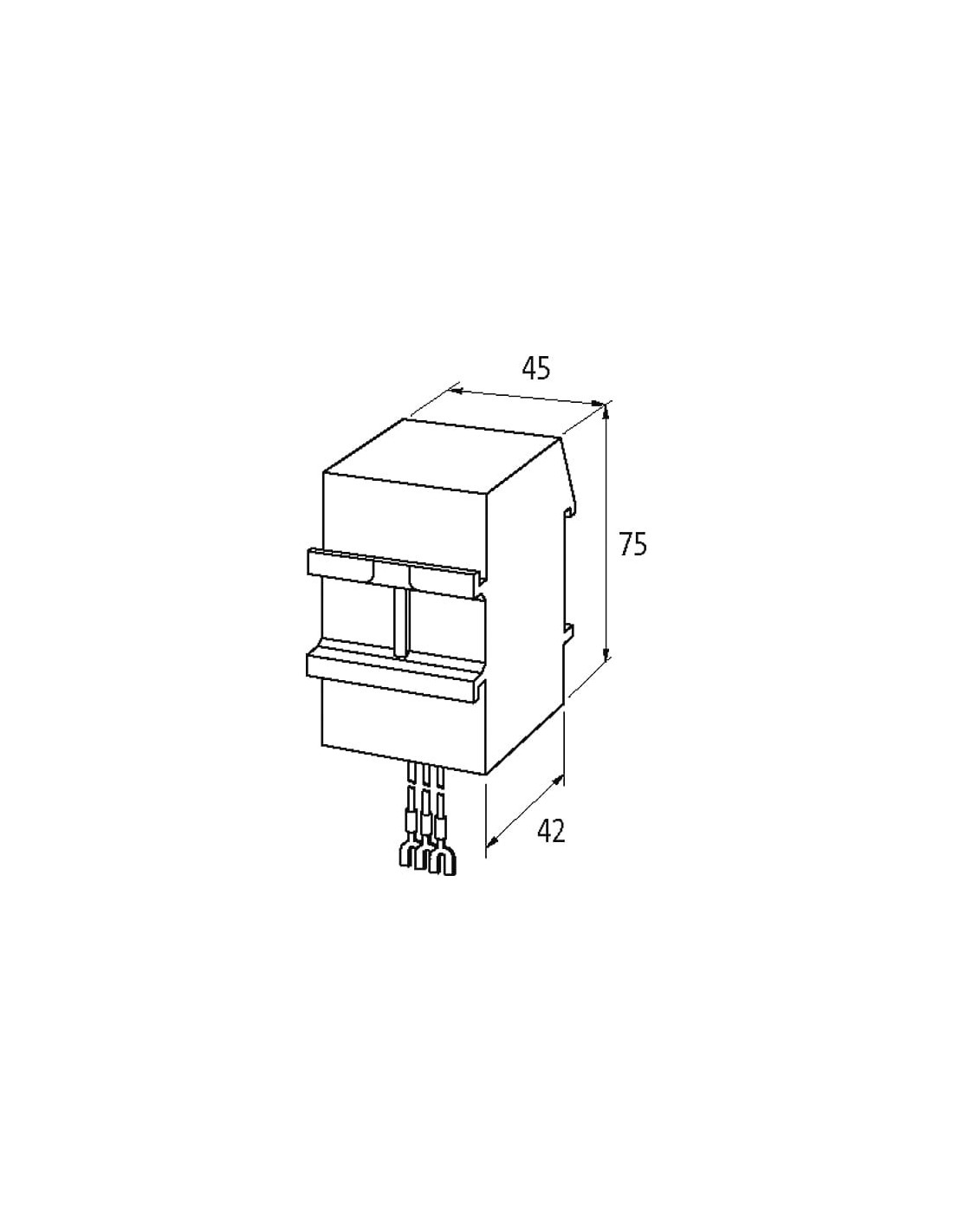

Tłumik posiada kompaktowe wymiary (75 x 45 x 42 mm), co pozwala na łatwą integrację w rozdzielniach i szafach sterowniczych. Wysokiej jakości komponenty oraz dwuskładnikowa masa zalewowa zapewniają odporność mechaniczną i ochronę przed wpływem warunków zewnętrznych.
Urządzenie przeznaczone jest do podłączenia w typowych instalacjach trójfazowych (U, V, W), jednak nie należy go stosować w układach z przemiennikami częstotliwości. Dzięki odporności na płomienie i solidnej obudowie, tłumik może pracować w wymagających środowiskach przemysłowych.
Typowe zastosowania tłumika przepięć do silników
Tłumik przepięć do silnika 23016 jest powszechnie wykorzystywany w układach napędowych maszyn przemysłowych, systemach HVAC, stacjach pomp oraz w innych zastosowaniach, gdzie kluczowa jest ochrona przed nagłymi skokami napięcia.
- Ochrona silników elektrycznych w przemyśle i automatyce
- Redukcja zakłóceń elektromagnetycznych generowanych przez silnik
- Poprawa bezpieczeństwa eksploatacji całej instalacji elektrycznej
Wybierając tłumik przepięć do silnika 575 V AC, zapewniasz skuteczną ochronę swojej instalacji elektrycznej, minimalizując ryzyko kosztownych awarii i przestojów w produkcji.
