RC
PG9
3× 575 V AC
Moduły przeciwzakłóceniowe dla innych napięć, częstotliwości lub mocy silnika na żądanie. Obwodów silników RC nie stosować z przemiennikiem częstotliwości.
Do montażu na zatrzask na szynie DIN niezbędne są 2 adaptery zatrzaskowe nr art. 20900
ok. 500 mm, przewód PCV 3× 0.75 mm²
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe AC | 575 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Family construction form | free cable end |
Instalowanie | Układ pinów
| Liczba biegunów | 3 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | V-0 |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał masy zalewowej | 2-komponentowa masa zalewowa |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 41 mm |
| Szerokość | 41 mm |
| Głębokość | 41 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

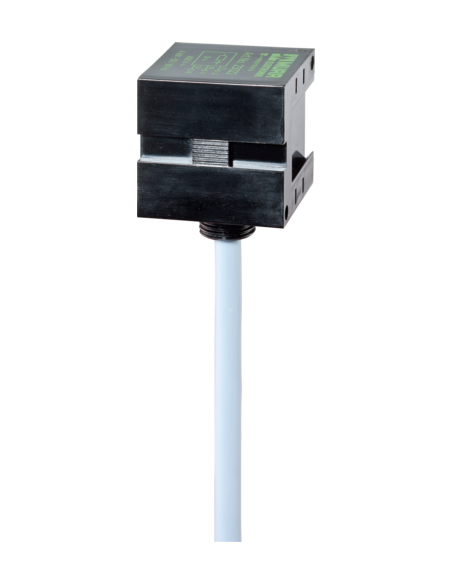

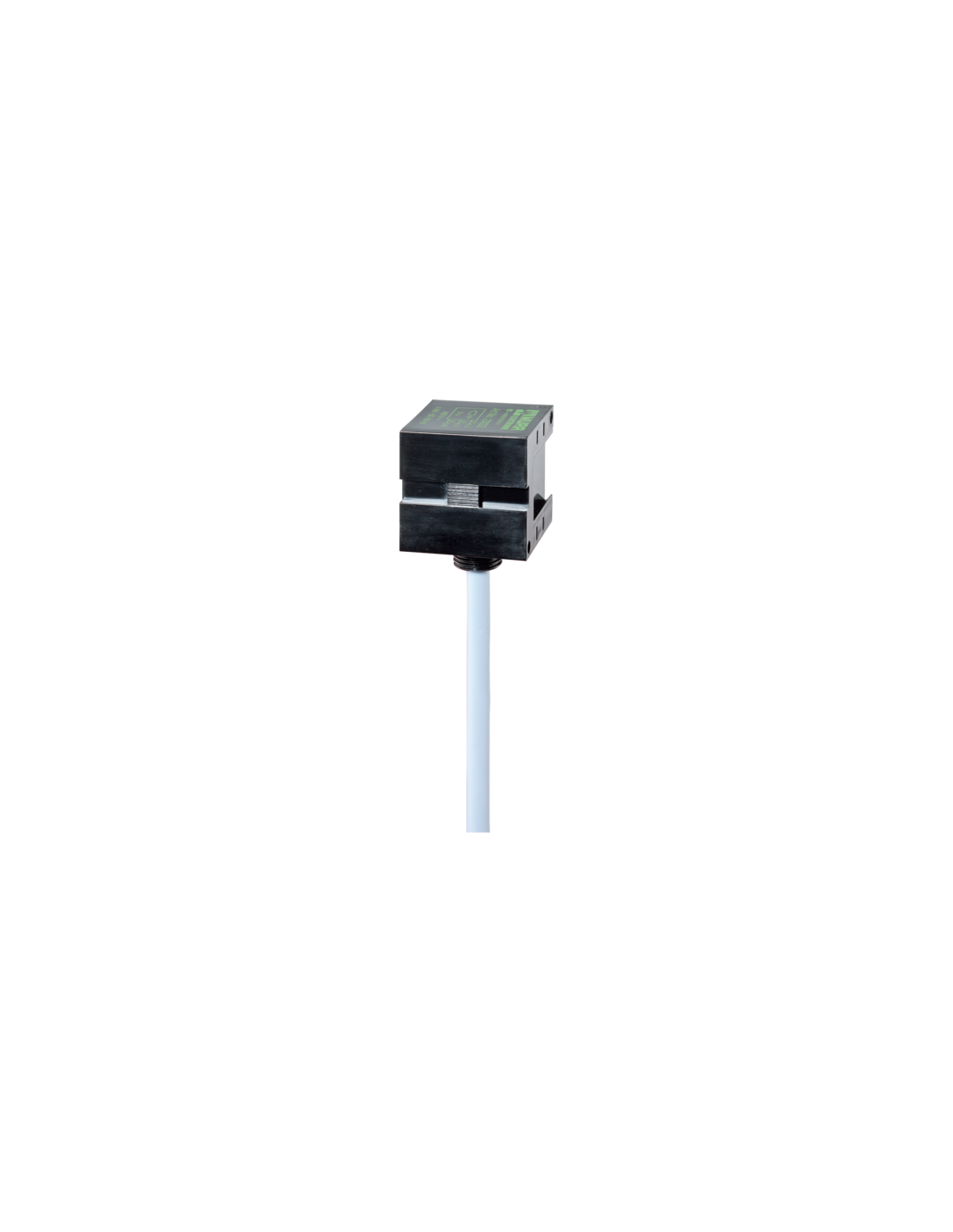

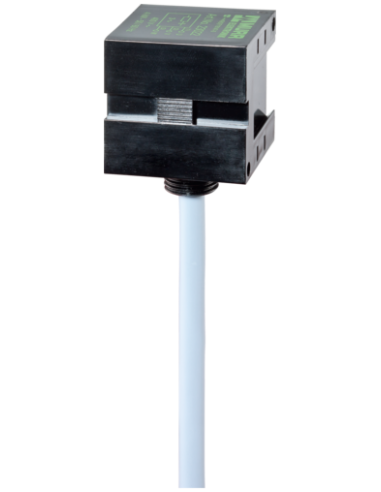

Tłumik przepięć do silnika RC 3/047-575 U 23030 – Skuteczna ochrona układów silnikowych
Tłumik przepięć RC 3/047-575 U to specjalistyczny moduł ochronny, przeznaczony do pracy z silnikami trójfazowymi o napięciu do 575 V AC. Urządzenie efektywnie redukuje zakłócenia elektryczne i chroni silnik przed destrukcyjnymi przepięciami, co znacząco wydłuża jego żywotność i podnosi niezawodność całego systemu napędowego.
Zastosowanie tłumika przepięć RC w instalacjach przemysłowych
Tłumik przepięć RC znajduje szerokie zastosowanie w przemyśle i automatyce, szczególnie w instalacjach, gdzie wymagane jest tłumienie zakłóceń powstałych podczas pracy silników elektrycznych. Urządzenie przeznaczone jest do montażu w szafach sterowniczych na szynie DIN TH35 (EN 60715) przy użyciu adapterów zatrzaskowych.
- Ochrona silników trójfazowych – zabezpieczenie uzwojeń i elementów sterujących przed skutkami przepięć.
- Zmniejszenie zakłóceń elektromagnetycznych – poprawa parametrów EMC instalacji.
- Idealne rozwiązanie do zastosowań w przemysłowych systemach automatyki.
Budowa i instalacja tłumika przepięć RC 3/047-575 U

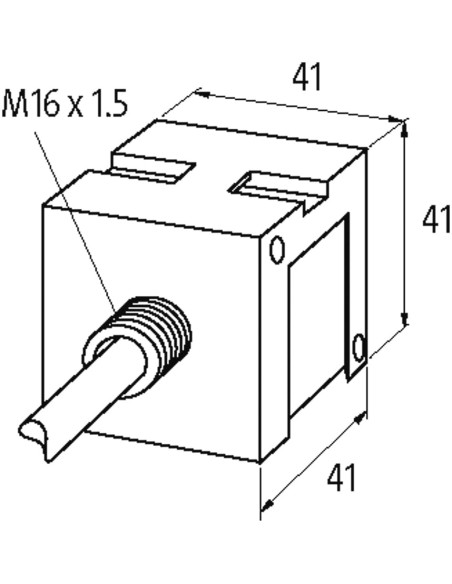

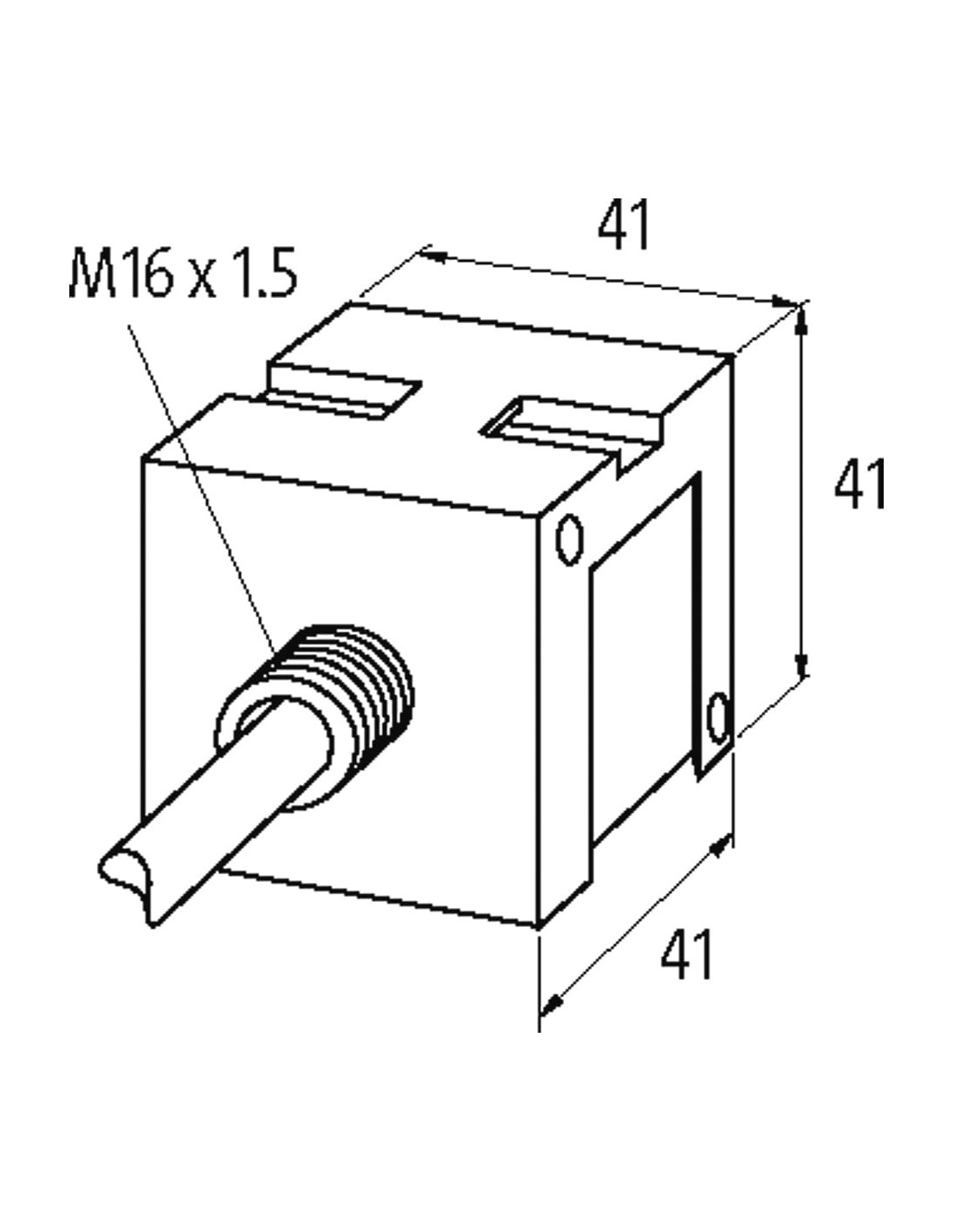

Kompaktowa obudowa urządzenia o wymiarach 41 x 41 x 41 mm umożliwia swobodny montaż bezpośrednio w miejscu pracy silnika lub w rozdzielnicy. Tłumik wyposażony jest w odporną na płomienie obudowę z tworzywa sztucznego (klasa palności UL94 V-0) oraz solidną, dwukomponentową masę zalewową, gwarantującą wysoką trwałość i ochronę elektroniki.
- Prosty montaż na szynie DIN dzięki otworom oraz zastosowaniu adapterów.
- Trzyżyłowy przewód PCV o przekroju 0,75 mm² i długości około 500 mm z końcówką przyłączeniową typu "wolny koniec kabla".
- Gwintowany dławik kablowy M16 x 1,5 dla łatwego i bezpiecznego prowadzenia przewodu.
Parametry techniczne tłumika przepięć do silnika
Moduł przeznaczony jest do pracy w zakresie częstotliwości sieci 50…60 Hz i może działać w temperaturach otoczenia od -20°C do +60°C. Maksymalny przekrój przyłącza wynosi 0,75 mm², co pozwala na łatwe dopasowanie do typowych instalacji silnikowych.
Korzyści z zastosowania tłumika przepięć RC 3/047-575 U
Zastosowanie tłumika przepięć znacząco ogranicza ryzyko uszkodzeń mechanicznych i elektrycznych w silnikach wynikających z przepięć łączeniowych oraz nagłych zmian napięcia. Redukuje również poziom zakłóceń elektromagnetycznych wpływających na sąsiednie urządzenia automatyki i sterowania.
- Wydłużenie żywotności silników i aparatów wykonawczych.
- Wysoka odporność na warunki środowiskowe oraz uszkodzenia mechaniczne.
- Bezpieczeństwo użytkowania i zgodność z międzynarodowymi standardami.
Uwaga: Moduły RC nie są przeznaczone do stosowania z przemiennikami częstotliwości.
